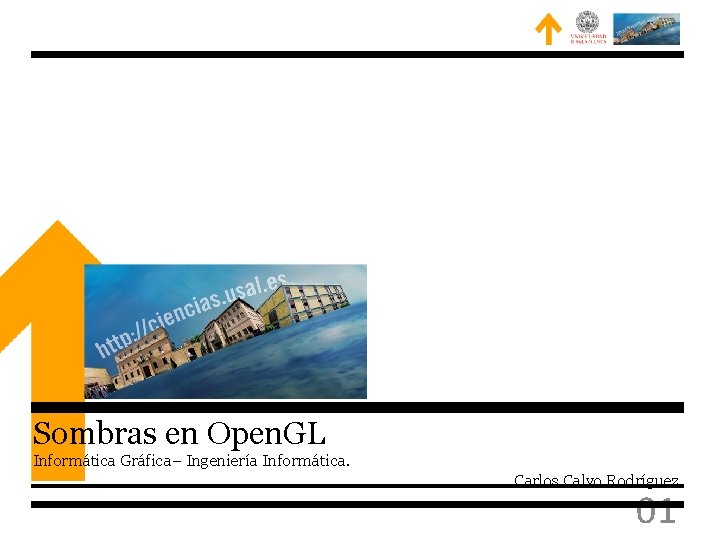

Sombras en Open. GL Informática Gráfica– Ingeniería Informática. Carlos Calvo Rodríguez 01

Sombras en Open. GL • Elemento imprescindible para realismo de la escena. • Varios mecanismos – Sombras estáticas – Sombras dinámicas • Sombras volumétricas • Mapas de sombras (Shadow Mapping) 02

Sombras estáticas • Aplicación mediante mapas de luz. • Deben ser precalculados – No requieren eficiencia en tiempo real – No aptos para objetos dinámicos 03

Sombras estáticas • Varias técnicas de precálculo – Oclusión ambiental – Radiosidad – Otras 04

Sombras dinámicas • Fixed pipeline – Sombras Volumétricas • GLSL – Shaders – Shadow Mapping 05

Sombras volumétricas • Uso del Stencil Buffer. • Determinación de siluetas y proyección. • Renderizado en múltiples etapas. – Renderizado de escena en penumbra. Cálculo de stencil buffer. – Renderizado aditivo para cada luz. Test contra el stencil buffer. • Extremadamente caro computacionalmente. 06

Sombras volumétricas 07

Shadow Mapping • El uso de shaders permite la técnica del Shadow Mapping. • Hace uso de una textura –no un búfer- de profundidad. • El tamaño de la textura indica la resolución de las sombras. gl. Tex. Image 2 D(GL_TEXTURE_2 D, 0, GL_DEPTH_COMPONENT 16, 1024, 0, GL_DEPTH_COMPONENT, GL_FLOAT, 0); 08

Shadow Mapping • Renderizado desde cada luz en la textura, cálculo de profundidad. • Renderizado normal, test contra la textura de profundidad. 09

Shadow mapping • Renderizado desde la luz – Proyección ortogonal – Suficientemente grande para toda la escena 010

Shadow mapping C++ //Especificamos el búfer creado anteriormente para el shadow map como //objetivo de rendering. gl. Bind. Framebuffer(GL_FRAMEBUFFER, fb. Depth); gl. Viewport(0, 0, 1024); //Renderizar en todo el búfer #version 120 // Entrada de datos de vértice para cada ejecución attribute vec 3 vertex. Position_modelspace; GLSL // Valores constantes para todo el mesh uniform mat 4 depth. MVP; void main(){ gl_Position = depth. MVP * (vec 4(vertex. Position_modelspace, 1)); } 011

Shadow Mapping • Sólo se guarda información de profundidad. 012

Shadow Mapping 013

Shadow Mapping • El test de sombreado permite cambiar el renderizado condicionalmente. float visibility = 1. 0; if ( texture( shadow. Map, Shadow. Coord. xy ). z visibility = 0. 5; } < Shadow. Coord. z - bias){ GLSL 014

Shadow Mapping - Problemas • «Shadow acne» • Peter Panning • Aliasing 015

Shadow Acne • Margen de error ajustado // Ajuste de error fijo. . . float bias = 0. 005; //. . . o variable // float bias = 0. 005*tan(acos(cos. Theta)); // bias = clamp(bias, 0, 0. 01); • Front-face culling gl. Enable(GL_CULL_FACE); gl. Cull. Face(GL_FRONT); 016

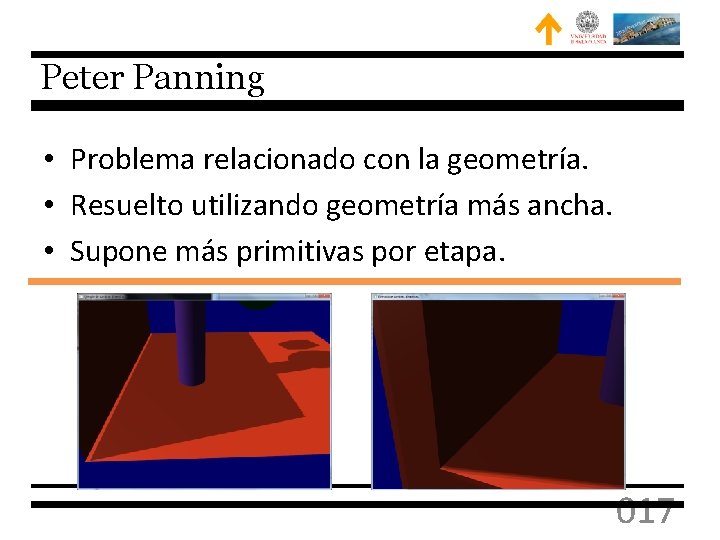

Peter Panning • Problema relacionado con la geometría. • Resuelto utilizando geometría más ancha. • Supone más primitivas por etapa. 017

Aliasing • PCF – Multisampling por hardware GLSL uniform sampler 2 DShadow shadow. Map; 018

Aliasing • Poisson Sampling – Multisampling fijo alrededor del pixel – Puede presentar «banding» si se dispersan las muestras. • Stratified Poisson Sampling – Muestreo aleatorio alrededor del píxel. – Genera patrones de ruido. 019

Aliasing Poisson Sampling N = 16 Baja dispersión 020

Aliasing Poisson Sampling N = 16 Alta dispersión 021

Aliasing Stratified Poisson Sampling 022

Shadow Mapping - Mejoras • «Early bailing» • Luces «spot» – Matriz de proyección de la luz. • Múltiples luces – Necesidad de etapas extra • Luces de punto – Uso de cubemaps para el shadowmapping. 023

Shadow Mapping - Variaciones • Frustum automático de luz – Cálculo de PSR y PSC – Puede causar popping 024

Shadow Mapping - Variaciones 025

Shadow Mapping - Variaciones • Light Space Perspective Shadow Maps – Modifican el frustum original para conseguir una calidad más uniforme con la distancia. 026

Shadow Mapping - Variaciones 027

Shadow Mapping - Variaciones • Cascaded Shadow Maps – Técnica análoga al mipmapping. – Emplea varios Shadow Maps estándar. 028
