Accelar 1000 Routing Switch Agenda Bay. Stack 450 10/1000 L 2 Stackable Switch Bay. Stack 350 10/1000 L 2 standalone Switch Introduzione all’ Accelar 8000 Enterprise Network Switch 2

Accelar Routing Switches

L’evoluzione delle reti …. e delle applicazioni ! • Crescita del traffico • Colli di bottiglia nell’accesso ai Server • Congestione del backbone della rete 4

Routing Switch. . . … la nuova frontiera del Routing in Lan • Il Routing IP e’: — Semplice, ben conosciuto, standard • Router is the bottleneck — Progettato per la vecchia regola 80/20 • Cosa serve ? — Routing ad alta velocita’ (wire-speed) — Routing a basso costo — Potenzialita’ di sviluppo senza restrizioni — Routing IP piu’ efficiente e piu’ economico 5

L’ evoluzione verso il Routing Switch Risers Routing Switch tradizionale Gigabit IP Forwa rding Router tradizionale IP Forwa rding WAN 6

Routing switch: Caratteristiche tecnologiche • Nuova classe di frame switch • Performance Wire-speed • Bassa latenza • Semplicita’ di installazione e integrazione • Funzioni avanzate • Routing a basso costo 7

Caratteristiche tecnologiche: soluzione Accelar • Alte prestazioni — L 3 = L 2 = Wire speed – Evita le tradizionali basse performance dei router — Switching multiprotocollo a Wirespeed — Performance elevate di IP routing — Scalabilita’ al gigabit — Bassa latenza ( < 10 µsec. ) — No packet loss 8

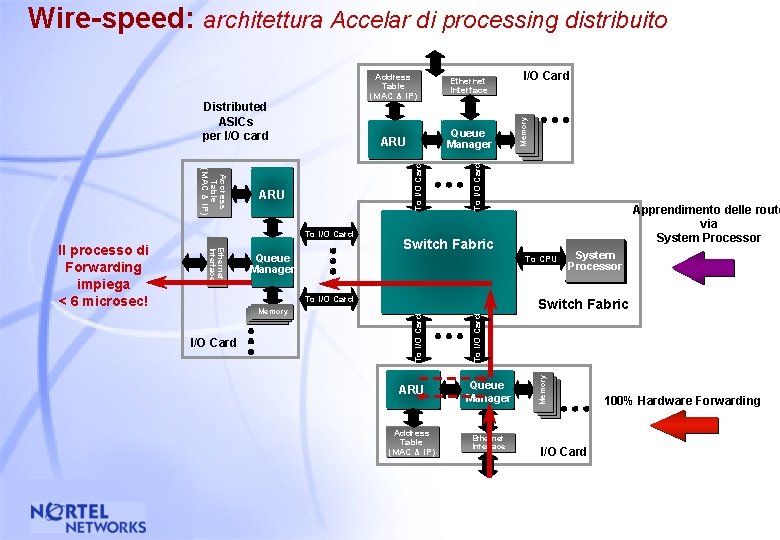

Wire-speed: architettura Accelar di processing distribuito Queue Manager Switch Fabric To CPU To I/O Card System Processor Switch Fabric To I/O Card Memory Apprendimento delle route via System Processor ARU Queue Manager Address Table (MAC & IP) Ethernet Interface Memory Ethernet Interface Queue Manager Memory ARU I/O Card To I/O Card Address Table (MAC & IP) ARU To I/O Card Il processo di Forwarding impiega < 6 microsec! Ethernet Interface To I/O Card Distributed ASICs per I/O card Address Table (MAC & IP) 100% Hardware Forwarding I/O Card 9

Verifica independente delle performance. . . • Forwarding rate aggregato di >7 Mpps* — Switching, routing o qualsiasi combinazione • Wire-speed switching & routing** su tutte le porte • Latenza infinitesima: < 10 µs (LIFO) * Accelar 1200 performance specification * * even with 64 byte minimum packet size 10 10 - Accelar Routing Switches – Mar. 1998 V 1. 0

Architettura hardware-based, distribuita e scalabile I/O Card ARU Table Update To I/O Card Ethernet Interface Queue Manager 15 Gbps Shared Memory Switch Fabric >7 Gbps Throughput To I/O Card RIP Information = RIP Update Table Update ARU Address Table (MAC & IP) I/O Card To I/O Card Memory Centralized Switch Fabric & CPU card Queue Manager RIP Update To CPU Power. PC RISC Apprendimento con processore RISC Silicon Switch Fabric (SSF) Card Memory To I/O Card Address Table (MAC & IP) Distributed ASICs per I/O card Queue Manager ARU To I/O Card Table Update Memory Ethernet Interface Address Table (MAC & IP) 100% Hardware Forwarding Ethernet Interface 11

Caratteristiche tecnologiche: soluzione Accelar • Alte prestazioni • Facilita’ di integrazione — Implementazione degli standard attuali – Nessun protocollo proprietario — Piena flessibilita’ di configurazione e funzionalita’ — Integrazione semplice senza modificare la struttura IP gia’ operativa 12

Caratteristiche tecnologiche: soluzione Accelar • Alte prestazioni • Facilita’ di integrazione • Affidabilita’ superiore — Ridondanza SSF — Ridondanza alimentazione — Ridondanza dei Trunk link – Link. Safe™ — moduli Hot swappable 13

Caratteristiche tecnologiche: soluzione Accelar • Alte prestazioni • Facilita’ di integrazione • Affidabilita’ superiore • Migrazione — Protocol sensitive/IPSubnet VLANs — Integrazione senza restrizioni con l’infrastruttura di rete esistente — Flessibilita’ di implementazione – L 2 e/o L 3 e/o VLANs 14

Multi Link Trunking Bay. Stack 450 • Il Multi. Link Trunking garantisce aggregazioni di banda (Load Balancing) e tolleranza ai guasti (Fault Tolerance) — Bilanciamento del carico, tolleranza ai guasti verso i Server e il Network Center per garantire un accesso ininterrotto — La connessione fra gli elementi dello Stack e la connessione verso il network center viene mantenuta anche nel caso in cui un’unita’ della stack si possa guastare — Scalabilita’ fino a 4 link Fast Ethernet / Gigabit Ethernet Accelar 1200 15

Affidabilita’: “No single-point-of-failure” • Ridondanza hardware Bay. Stack — Alimentazione — Switch fabric — moduli Hot Swappable (compresa SSF) • Affidabilita’ dei link Gigabit MLT Accelar 1200 Switches — Link. Safe -- ridondanza fisica — Multi Link Trunking (MLT) — Link mesh Link Mesh Gigabit Link. Safe Consente lo sviluppo delle “Business-Critical LAN” 16

Virtual LAN Apple. Talk • VLAN Overlapping (VLAN multiple per ogni porta) • Criteri di definizione VLAN: • • Porta protocollo IP Subnet-based MAC Address IPX • Supporto VLAN Trunking 802. 1 Q • Supporto Priority 802. 1 p • Supporto Multiple STG 17

VRRP - Virtual Router Redundancy Protocol • Il VRRP determina il Default Gateway Attivo • I device utilizzano il Virtual Address come Def. Gateway • IETF: RFC 2338 Active VR 1 Accelar 1 Active VRRP VR 1 Accelar 2 Active Route Backup Route Default Gateway Host 1 Host 2 VR 1 18

Accelar e. Xpress Classification (AXC) • Traffic Classification a wire-speed (L 2/L 3/L 4) — Piu’ di 1000 flussi simultanei DA SA IP-DA TCP-Port DATA FCS • Application Intelligence — identifica le applicazioni tramite il TCP/UDP port number • Code hardware multiple CPU — Differenziazione anche tra code per Unicast e Multicast • Differentiated Services POLICY FILTERS AXC — 802. 1 p, 802. 1 Q, IP To. S | | | HTTP | | | | Out of Profile | | — gestito da Optivity Policy Services | | • supporto COPS SAP Telephony 19

La flessibilita’ Accelar. . . Switch Route 1. Puo’ funzionare come un Layer 2 switch tradizionale 2. Configurazioni per routing e/o switching su ogni porta Route Switch 3. Configurazione di routing su tutte le porte Route VLAN 4. Creare VLANs per policy, porta, mac, subnet-IP VLAN Switch VLAN 5. Routing fra VLAN con una semplice configurazione software 6. Qualsiasi combinazione. . . 20

Accelar 1050/1051 • Prezzo Industry-leading: $7, 495 • Per estendere le funzionalita’ L 3 ai piani • Configurazione fissa standalone — 12 porte 10/100 BASE-TX autosensing — 1 porta 1000 BASE-SX — 1051 ha il Link. Safe per la ridondanza sul Gigabit • Indicato per: — Armadi di piano per aggregare Desktop-Switch di livello 2 — Server farms 21

Accelar 1100/1150 • Unita’ Standalone — 2 moduli opzionali — Garantisce connettivita’ 10/100, or 1000 Mbps • Configurazioni massime — 32 porte 10/100 autosensing (1100) — 16/32 porte 100 FX (1100) — 8 porte 1000 Mbps (1150) • Indicato per: — Server clusters (L 3) — Armadi di piano o workgroup critici (L 2) — Server Farm ad alta velocita’ 22

Accelar 1200/1250 • Chassis modulare — Schede opzionali multiple per ogni soluzione frame-based — Interfacce Gigabit Ridondate con Link. Safe — Ridondanza di switch fabric e alimentazione • Configurazione massima — 96 porte 10/100 autosensing (1200) — 96 porte 100 FX (1200) — 12 porte 1000 Mbps (1200) • Indicato per : — Network Center di grandi dimensioni (1200) o medie dimensioni (1250) — Desktop switching (L 2) ad alta densita’ e ad alte prestazioni 23

Network Management • Console port / Telnet for CLI • Off-line ASCII Configuration • Optivity Auto. Topology • Device e VLAN Manager Optivity • 4 gruppi RMON per porta • Port mirroring • Optivity Net. Configurator • COPS client 24

Bay. Stack serie 450 Stackable L 2 Switch 25

Introduzione ai nuovi Switch Bay. Stack 450 • Architettura Stackable di tipo Fail-Safe • Funzioni software avanzate • Massima flessibilita’ nella scelta dei moduli Uplinks ad alta velocita’ • Elevato rapporto Prestazioni/Prezzo !! W E N 26

I nuovi Bay. Stack 450 Switch • Progettato per ambienti enterprise switching: — Performance — Scalabilita’ e Densita’ — Affidabilita’ — Facilita’ di gestione e funzioni software avanzate • Una soluzione integrata con il Routing Switch Accelar 27

Switch Bay. Stack 450 : Prestazioni • 3 Milioni di pacchetti per secons di forwarding rate • 2. 5 Gbps switching fabric bandwidth • 2. 5 Gbps cascade bandwidth • Progettato per garantire la wire-speed senza alcuna perdita di pacchetti (no packet loss) — 10/100 ports negli armadi di piano con uplink Gigabit Ethernet 28

Switch Bay. Stack 450 : Scalabilita’ • Si puo’ partire con un unico elemento e poi aggiungere moduli a 24 o 12 porte e altri MDA se necessario • 2. 5 Gigabit bandwidth cascading bandwidth • Lo Stack e’ gestito come una singola entita’, con un singolo MAC Address e un singolo IP Address • Fino a 8 switch per stack 29

Switch Bay. Stack 450 : Densita’ • Scalabile fino a 224 porte per stack (usando I moduli MDA a 4 -port 10 BASE-T/100 BASE-TX) • Garantisce in ogni armadio di piano densita’ piu’ che sufficienti per consentire il desktop-switching 30

Switch Bay. Stack 450 : Affidabilita’ • Architettura di stack Fail-Safe — Ridondanza, architettura di stack self-healing — Diversamente dagli switch stackable concorrenti, il Bay. Stack 450 non presenta nessun singolo point-of-failure • Gli Switch sono Hot Swappable • Possibilita’ di connessione alla RPSU (Redundant Power Supply Unit) di Bay Networks Connettore RPSU Vista dal retro che mostra il design fault-tolerant dello stack 31

Switch Bay. Stack 450 : Affidabilita’ • Il loop realizzato con I cavi viene richiuso connettendo l’ultimo elemento dello stack al primo • L’ integrita’ dello stack e’ mantenuta anche nel malaugurato evento del fault di uno switch Vista dal retro che mostra il design fault-tolerant dello stack 32

Switch Bay. Stack 450 Switches: Affidabilita’ • Il Multi. Link Trunking garantisce aggregazioni di banda e tolleranza ai guasti (Fault Tolerance) — Bilanciamento del carico, tolleranza ai guasti anche verso i server per garantire un accesso ininterrotto — Bilanciamento del carico e tolleranza ai guasti per la connessione al Network Center Dual homing verso I server locali e i Pc mission-critical equipaggiati con NIC multiporta Multi. Link Trunking verso il Routing Switch Accelar 1200 al network center 33

Switch Bay. Stack 450 Switches: Affidabilita’ • Il Multi. Link Trunking garantisce aggregazione di banda e tolleranza ai guasti — La connessione fra gli elementi dello Stack e la connessione verso il network center viene mantenuta anche nel caso in cui un’unita’ della stack si possa guastare Dual homing verso I server locali e i Pc mission-critical equipaggiati con NIC multiporta Multi. Link Trunking verso il Routing Switch Accelar 1200 al network center 34

Switch Bay. Stack 450: Funzioni Software Avanzate • Pieno supporto dello standard 802. 1, incluso 802. 1 Q VLAN trunking e 802. 1 p per la prioritizzazione delle applicazioni • Line-rate IP Multicast Pruning (IGMP Snooping) • Multi. Link Trunking distribuito attraverso lo stack • Broadcast/Multicast Rate Limiting • 16, 000 MAC addresses • 64 port-based VLANs • Protocol-based VLANs* • Port Mirroring • 4 gruppi RMON per porta • Supporta il controllo di flusso sulle porte Gigabit 802. 3 x • Web-based management e funzioni di sicurezza • Piena integrazione in Optivity *future software release 35

Switch Bay. Stack 450 : Flessibilita’ front view, Bay. Stack 450 -24 T front view, Bay. Stack 450 -12 T rear view (both units) Bay. Stack 10/1000 switch disponibile configurazioni a 12 e 24 e: - un MDA slot (frontale) - un cascade module slot (nel retro) 2 -port 100 BASE-FX MDA 4 -port 100 Base-FX MDA (connettori MT-RJ) Cascade Stacking Module 4 -port 10 BASE-T/ 100 BASE-TX MDA 1 -port 1000 BASE-SX MDA 1 -port 1000 BASE-LX MDA (diponibili anche con redundant PHY Link. Safe) 36

! ! W NE Introduzione ai nuovi Switch Bay. Stack 350 10/1000 !! NEW! Bay. Stack 350 -12 T !! NEW! Bay. Stack 350 -24 T 37

Introduzione ai nuovi Switch Bay. Stack 350 • Continua la tradizionale leadership di Bay Networks nei workgroup switch • Sostituisce gli originale Bay. Stack 350 Series 10/100 Autosense Switch • Definisce un nuovo rapporto prezzo/prestazioni ottimale per switch standalone NEW! Bay. Stack 350 -12 T NEW! Bay. Stack 350 -24 T 38

Soluzione FRAME Switching Case Study 39

Case Study (1): Ente pubblico giurisdizionale B. S. 450 stack Secondo piano Stack Cascading throughput 2. 5 Gbps Fast Ethernet 100 Base. FX full-duplex UPGRADE Possibili per Uplink (sia f. o. che rame): • Multi. Link Trunking Fast. Eth *100 Mb full duplex = 800 Mbps) B. S. 450 stack 40 p. 10/100 Autosensing Primo piano (up to 4 • Gigabit. Eth ridondato • Multi. Link Trunking Giga. Eth * 1000 Mb full duplex = 8000 Mbps) Stack Cascading throughput 2. 5 Gbps (up to 4 40 p. 10/100 Autosensing ) B. S. 450 stack Piano Terra Accelar 1100 R Stack Cascading throughput 2. 5 Gbps (espandibile fino a: 220 p. per Stack) Fast Ethernet 100 Base-TX fullduplex Server FARM 48 p. 10/100 Autosensing 40

Case Study (2): Ente di ricerca nazionale Accelar 1050 Local Servers B. S. 450 Gigabit Eth 1000 Base-SX Multi. Link Trunking distribuito Accelar 1200 Stack Cascading throughput 2. 5 Gbps (4 *100 Mb full duplex = 800 Mbps) Accelar 1050 Local Servers B. S. 450 16 p. 10/100 Autosensing Server FARM 100 Base-FX 41

Case Study (3): CED Pubblica Amm. Centrale 42

Accelar Enterprise Network System Accelar 8000 43

Unified Networks: la strategia Nortel Networks. . . A Unified Network Web Application 44 44

Accelar NG (Next Generation) … Real World Networking Accelar Enterprise Network System Accelar 700 Server Switch Intranet Content services e. Commerce services Accelar 1000 Routing Switch Network Center MAN Edge Accelar 8000 Enterprise Switch LAN Edge & Network Center MAN Edge WAN Technologies 45

Accelar 8000: Integrazione delle tecnologie WAN Technologies ATM Technologies Routing Switch • Campus Edge • Campus Core • MAN/WAN Edge • IP Telephony Desktop Switch Telephony Switching 49

Unified Networks: Semplicita’ & Efficienza. . . Access Layer Accelar 8000 (Modular Edge Switching) Bay. Stack 450 Access (Stackable Layer Edge Switching) Distribution Layer Distribution Network Core & Aggregation Network Core WAN Accelar Routing Switches (8000 and/or 1200) Server Aggregation Meridian PBX Accelar 700 Server Farm Other Vendor Nortel Networks Source: Based on - xxxxx Solutions for Campus Networks - White Paper 1999 50

Accelar Enterprise Network System Fase I (Luglio/Agosto ‘ 99) Bay. Stack 450 Accelar 8000 Edge Switch 372 x 10/100 160 x 100 FX 64 Gig ports Gigabit Ethernet Meridian PBX ITG Accelar 1200 Routing Switches Passport 6000 MAN / WAN ATM / FR / Private Gigabit Ethernet WWW BN Router Accelar 1200 Routing Switches Gig. Enet MAN Gig. Enet Accelar 700 Server Switch Optivity Mgmt & Policy Servers 51

Accelar Edge: L 2 Switching Performance • 25 Gbps Edge Switch — Espandibile fino a 128 Gbps • 24 Mpps L 2 Switching — Espandibile fino a 100 Mpps • Architettura di swithing distribuita — “No-single-point-of-failure” 52

Accelar 8000: Moduli Edge Switch Moduli Modulo Porte Tipo MDA 8132 TX 32 10/100 Base-TX (RJ-45) Yes 8148 TX 8116 FX 8108 SX 48 16 8 10/100 Base-TX (RJ-45) 100 Base-FX (MT-RJ) 1000 Base-SX No Yes No Media Dependent Adapters Porte Tipo 1 Gigabit Ethernet 2/4 100 BASE-FX 4 10/100 RJ-45 2 ATM UNI OC-3 1 ATM UNI OC-12 (gli stessi della serie Bay. Stack 350/450) 53

Accelar Enterprise Network System Fase II (Q 4 ‘ 99) Bay. Stack 450 Accelar 8000 Edge Switch IP Phone Gigabit Ethernet Accelar 8000 Routing Switch 64 Gig ports 192 x 100 FX 384 x 10/100 Meridian PBX Passport 6000 MAN / WAN ATM / FR / Private Gigabit Ethernet Accelar 1200 Routing Switches OC-3 / OC-12 POS WWW BN Router MAN Gig. Enet / POS Accelar 700 Server Switch Optivity Mgmt & Policy Servers 54

Accelar 8000: Moduli Routing Switch • Switch Fabric doppia ridondata — 128 Gbps dual active SSF (espandibile con upgrade SSF) — Failover < 1 sec — 100 Mpps non-blocking (espandibile con upgrade SSF) • Moduli AXC-based — gli stessi ASIC AXC-based dell’Accelar 1000 — scalabile fino a 32 K flussi per porta simultanei Module Ports 8648 TX 8624 FX 8608 SX 8608 LX 48 24 8 8 Type 10/100 Base-TX (RJ-45) 100 Base-FX (MT-RJ) 1000 Base-SX (SC) 1000 Base-LX (SC) CPU POLICY FILTERS AXC 55

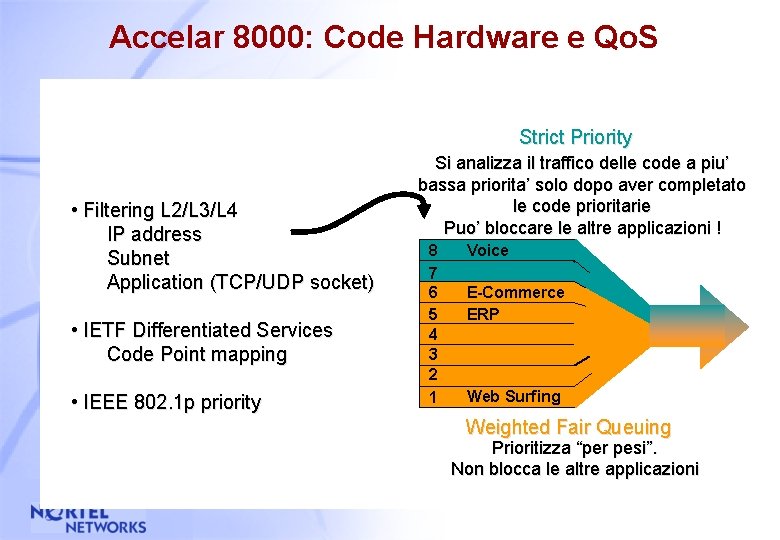

Accelar 8000: Code Hardware e Qo. S Strict Priority • Filtering L 2/L 3/L 4 IP address Subnet Application (TCP/UDP socket) • IETF Differentiated Services Code Point mapping • IEEE 802. 1 p priority Si analizza il traffico delle code a piu’ bassa priorita’ solo dopo aver completato le code prioritarie Puo’ bloccare le altre applicazioni ! 8 7 6 5 4 3 2 1 Voice E-Commerce ERP Web Surfing Weighted Fair Queuing Prioritizza “per pesi”. Non blocca le altre applicazioni 56

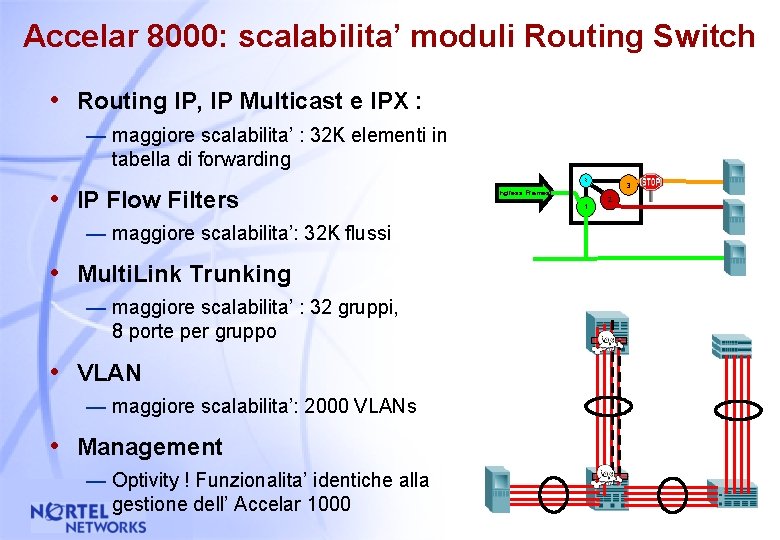

Accelar 8000: scalabilita’ moduli Routing Switch • Routing IP, IP Multicast e IPX : — maggiore scalabilita’ : 32 K elementi in tabella di forwarding • IP Flow Filters R Ingress Frames 1 3 2 — maggiore scalabilita’: 32 K flussi • Multi. Link Trunking — maggiore scalabilita’ : 32 gruppi, 8 porte per gruppo • VLAN — maggiore scalabilita’: 2000 VLANs • Management — Optivity ! Funzionalita’ identiche alla gestione dell’ Accelar 1000 57

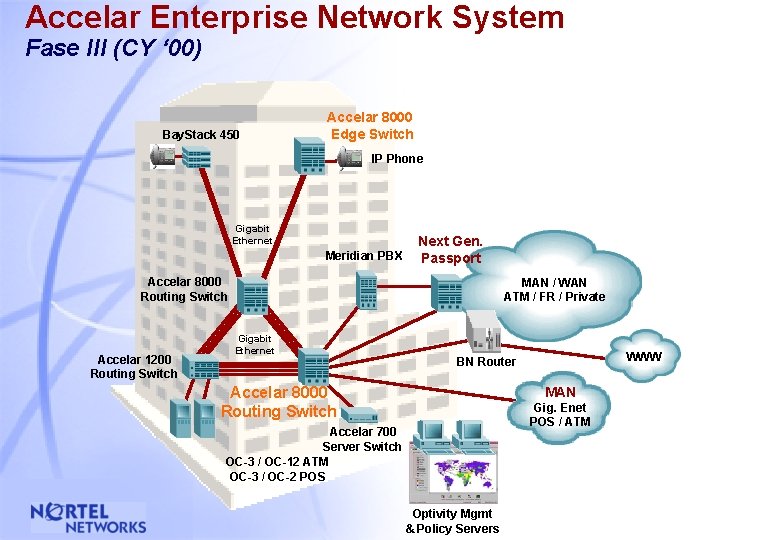

Accelar Enterprise Network System Fase III (CY ‘ 00) Bay. Stack 450 Accelar 8000 Edge Switch IP Phone Gigabit Ethernet Meridian PBX Next Gen. Passport Accelar 8000 Routing Switch Accelar 1200 Routing Switch MAN / WAN ATM / FR / Private Gigabit Ethernet WWW BN Router Accelar 8000 Routing Switch MAN Gig. Enet POS / ATM Accelar 700 Server Switch OC-3 / OC-12 ATM OC-3 / OC-2 POS Optivity Mgmt & Policy Servers 58

Optivity Unifies Network Management A Unified Network Web Application Effettivo management unificato SOLUZIONE Console di management unico per i device Bay, Passport, Meridian BENEFICI Semplificazione e gestione efficace ed efficiente della rete vista come un sistema e non come un insieme di device PERFORMANC E # 1 - Optivity network management system 59
