Solutions de filtration CUNO CTG Klean Manuel dutilisation
- Slides: 40
Solutions de filtration CUNO CTG Klean – Manuel d’utilisation
Manuel d’utilisation pour le système CTG -Klean 2
Instructions d’utilisation du système CTG -Klean L’installation indique des options et accessoires recommendés par CUNO pour une performance optimale 3
Instructions d’utilisation du système CTG -Klean System 1. Installation 2. Démarrage 3. Changement du pack 4. Opération de Rinsage 4
1. Installation du système CTG -Klean 5
Instructions d’utilisation du système CTG -Klean System S’assurer qu’un nouveau pack non endommagé est en place, et que le couvercle est bien installé 6
1. Installation du système CTG Klean Vanne B d ’évent A Vanne d ’évent Sortie Vanne 2 de sortie Entrée 1 Vanne d ’entrée C Vanne de pousse à l ’air Connecter les Entrée & Sortie avec les flexibles Réducteur de pression D Vanne 7

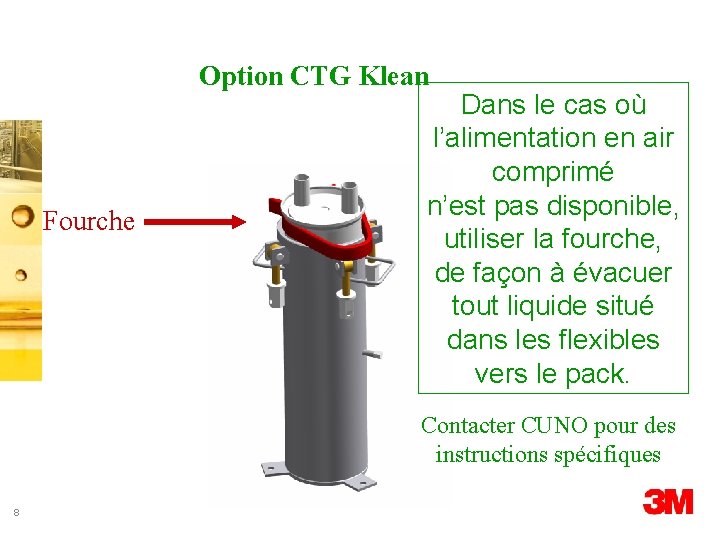

Option CTG Klean Fourche Dans le cas où l’alimentation en air comprimé n’est pas disponible, utiliser la fourche, de façon à évacuer tout liquide situé dans les flexibles vers le pack. Contacter CUNO pour des instructions spécifiques 8
2. Démarrage d’une opération de filtration avec le système CTG-Klean Suivre les instructions dans l’ordre pour une utilisation optimale du système CTG -Klean 9
2. Démarrage Etape : 1 B A 2 1 C Vérifier que toutes les vannes sont fermées. (1, 2, A, B, C, D) D 10
Etape 2 Mettre sous pression le circuit amont. Puis, ouvrir la vanne D D 11
Etape 3 Entrée Ouvrir lentement la vanne d’entrée 1 pour préssuriser le corps de filtre 12 1

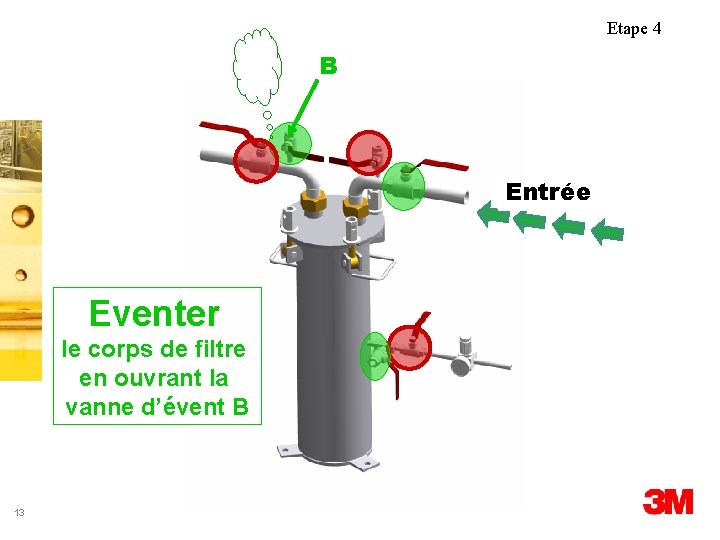

Etape 4 B Entrée Eventer le corps de filtre en ouvrant la vanne d’évent B 13
Etape 5 B Entrée Fermer la vanne d’évent B dès que le fluide apparaît 14
Etape 6 Sortie 4 Vérifier et resserrer si nécessaire les connexions Entrée/Sortie 3 & 4. 15 Entrée 3
Etape 7 Sortie Entrée 2 Ouvrir lentement la vanne de SORTIE n° 2 16
Etape 8 Sortie Entrée Fermer la vanne D D 17
Etape 9 Fermé Ouvert Entrée Sortie Le système CTG-Klean est maintenant fonctionnel Fermé 18
3. Arrêt de l’opération de filtration pour un changement de pack CTG-Klean Suivre ces instructions pour obtenir des performances optimales du système CTG-Klean et les avantages maximum de chaque innovation 19
Etape 1 Sortie Fermer lentement la vanne d’entrée 1 et dépressuriser en amont si besoin 20 Entrée 1
Etape 2 Sortie Attendre quelques minutes de façon à faire baisser la pression dans le corps de filtre 21 Entrée
Etape 3 Entrée Sortie Ensuite Vérifier d’abord que ouvrir lentement la vanne C de pousse à l’air C 22 le réducteur de pression d’air est ajusté entre 0. 5 & 1 bar
Etape 4 Sortie Entrée Ne jamais excéder 1 bar de pression d’air et attendre quelques mn pour un drainage complet 23 ! 1 bar Max
Etape 5 Sortie Entrée 2 Fermer d’abord la vanne de sortie 2, 24 C Puis fermer la vanne C (pousse à l’air)
Etape 6 B A Entrée Sortie Relacher la pression interne en ouvrant lentement la vanne D. Puis Ouvrir les évents A et B D 25
Etape 7 Sortie 4 Devisser les écrous 3 & 4 et retirer les flexibles d’entrée et de sortie 26 3 Entrée
Etape 8 devisser les écrous de fermeture du couvercle et les faire basculer 27
Etape 9 Soulever et retirer le couvercle, en vérifiant que le pack reste bien à l’intérieur du corps de filtre. 28
Etape 10 Mettre en place les 2 obturateurs sur l’entrée et la sortie du pack 29
Les 2 obturateurs vont éviter les fuites ou coulures lorsque le pack est retiré 30

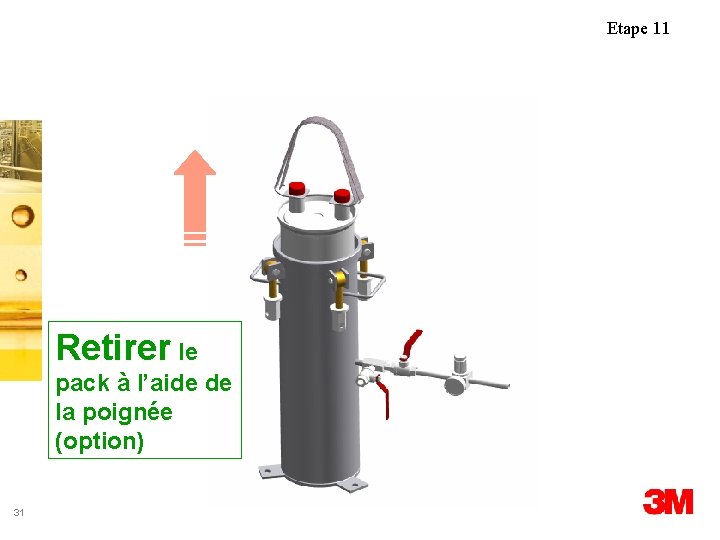

Etape 11 Retirer le pack à l’aide de la poignée (option) 31
Le changement de pack est maintenant effectué correctement 32

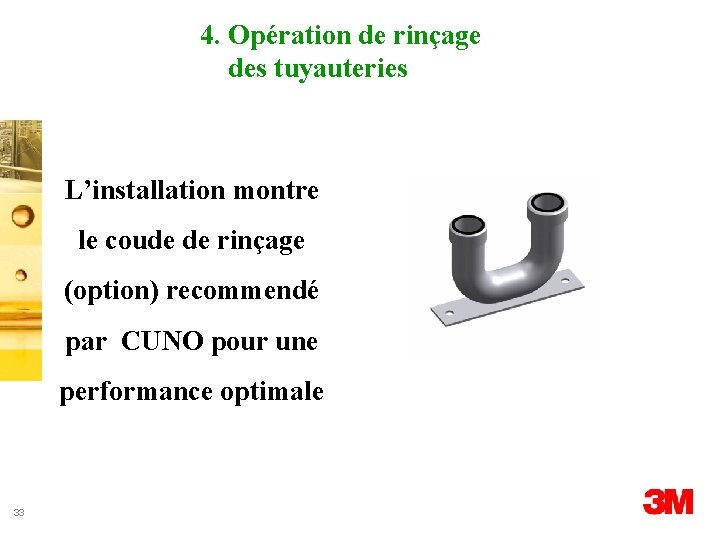

4. Opération de rinçage des tuyauteries L’installation montre le coude de rinçage (option) recommendé par CUNO pour une performance optimale 33
Opération de rinçage Etape 1 Fermé 4 Vérifier que toutes les vannes sont fermées 34 3 Puis, Visser les connexions 3 & 4 sur le coude de rinçage
Etape 2 Sortie Ouvrir les vannes d’Entrée et de Sortie et démarrer le pompage du liquide de rinçage 35 Entrée

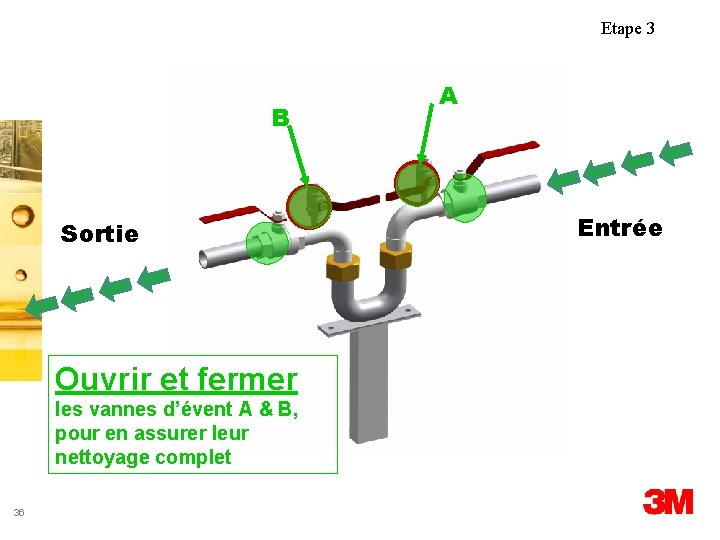

Etape 3 B Sortie Ouvrir et fermer les vannes d’évent A & B, pour en assurer leur nettoyage complet 36 A Entrée

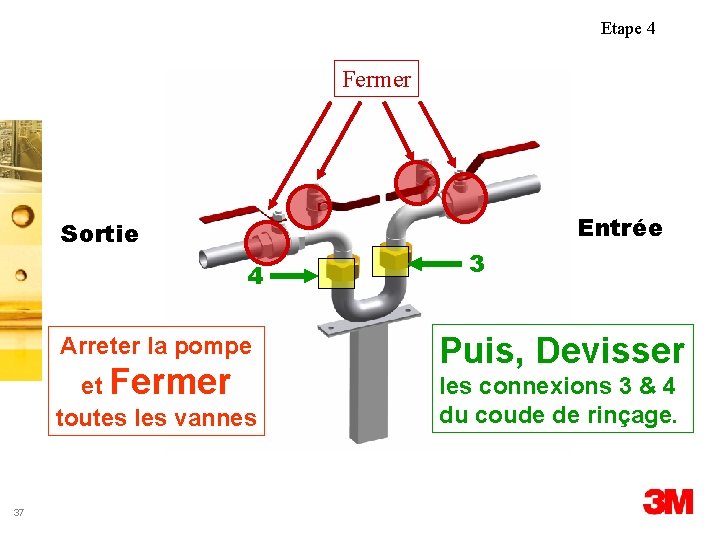

Etape 4 Fermer Entrée Sortie 4 Arreter la pompe et Fermer toutes les vannes 37 3 Puis, Devisser les connexions 3 & 4 du coude de rinçage.
Introduire un nouveau pack dans le corps de filtre et mettre en place le couvercle 38
Sortie 4 Visser les connexions 3 & 4 and connecter les tuyauteries flexibles entrée/sortie 39 3 Entrée

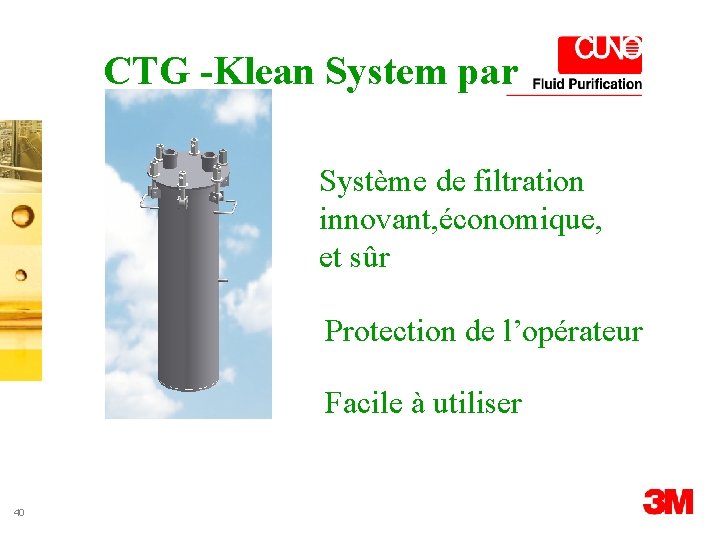

CTG -Klean System par Système de filtration innovant, économique, et sûr Protection de l’opérateur Facile à utiliser 40
