Solución al Problema del Cubo Resistivo utilizando combinación de resistencias

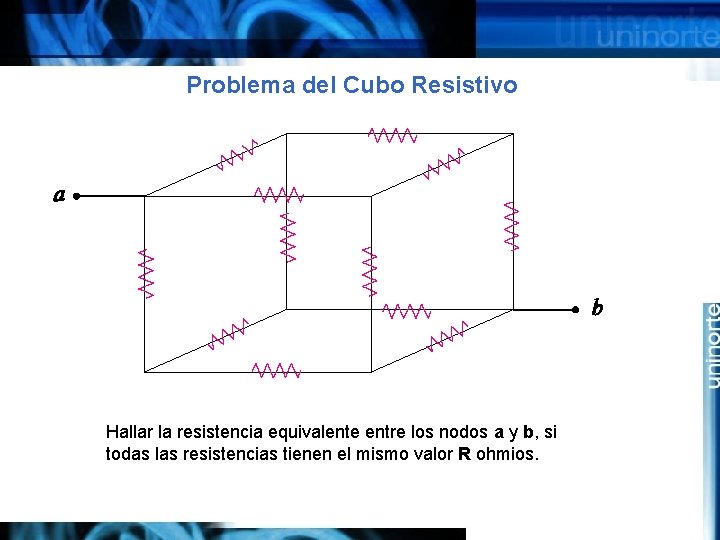

Problema del Cubo Resistivo Hallar la resistencia equivalente entre los nodos a y b, si todas las resistencias tienen el mismo valor R ohmios.
Una solución utilizando combinación de resistencias 1) Transformamos la conexión estrella indicada en rojo a su equivalente en delta. Como todas las resistencias en la estrella tienen el mismo valor, se puede demostrar que Por lo tanto cada resistencia en el equivalente delta Será igual a 3 R ohmios
Una solución utilizando combinación de resistencias 3 R 3 R 3 R 2) Ahora transformamos la conexión estrella indicada en rojo a su equivalente en delta. En este caso cada resistencia en el equivalente delta será igual a 3 R ohmios
Una solución utilizando combinación de resistencias 3 R 3 R 3 R 3) Con la transformación en delta se observa que dos resistencias de 3 R quedaron en paralelo. 4) Estas se pueden remplazar por una equivalente de ohmios.
Una solución utilizando combinación de resistencias 3 R 3 R 4) Ahora transformamos en delta las resistencias en estrella indicadas en rojo. Aquí también cada resistencias del equivalente delta será de 3 R ohmios.
Una solución utilizando combinación de resistencias 3 R 3 R Resistencias en paralelo 3 R 3 R 3 R 5) Ahora hay dos juegos de resistencias de 3 R en paralelo. 6) se remplazan cada una por su equivalente de la 7) siguiente gráfica. ohmios, y la red queda como en
Una solución utilizando combinación de resistencias 3 R 3 R 3 R
Una solución utilizando combinación de resistencias d 3 R c 3 R 3 R 6) Ahora las resistencias en triángulo indicadas, las remplazamos por su equivalente en estrella:
Una solución utilizando combinación de resistencias d c 3 R 3 R El equivalente en estrella delta anterior queda como se muestra en la figura.
Una solución utilizando combinación de resistencias e 3 R 3 R f 7) Ahora las resistencias en estrella indicadas, las remplazamos por su equivalente en triángulo :
Una solución utilizando combinación de resistencias e 2 R 8 R 3 R 6 R f El equivalente en delta de la estrella anterior queda como se muestra en la figura.
Una solución utilizando combinación de resistencias e 2 R 8 R 3 R 6 R f 8) Las resistencias en paralelo mostradas, se pueden remplazar por su equivalente de ohmios
Una solución utilizando combinación de resistencias e g 2 R 3 R 9) 6 R Las resistencias en delta indicadas las remplazamos por su equivalente en estrella:
Una solución utilizando combinación de resistencias g 3 R e 6 R El equivalente en estrella delta anterior queda como se muestra en la figura.
Una solución utilizando combinación de resistencias g 3 R 10) e 6 R Las resistencias en serie mostradas, se pueden remplazar por su equivalente de
Una solución utilizando combinación de resistencias e h 6 R i 11) Las resistencias en delta indicadas las remplazamos por su equivalente en estrella:
Una solución utilizando combinación de resistencias e h i 11) Las resistencias en delta indicadas las remplazamos por su equivalente en estrella:
Una solución utilizando combinación de resistencias e h i 12) Las resistencias en serie se remplazan por sus equivalentes respectivas:
Una solución utilizando combinación de resistencias k i 13) Las resistencias en delta indicadas las remplazamos por su equivalente en estrella:
Una solución utilizando combinación de resistencias k i 14) Se observa quedan dos juegos de resistencias en serie, se remplazan por su equivalente:
Una solución utilizando combinación de resistencias 15) Se observa quedan dos resistencias en paralelo, se remplazan por su equivalente:
Una solución utilizando combinación de resistencias 16) Finalmente quedan dos resistencias en serie, con lo cual se puede encontrar la equivalente del cubo original.
