SOLIDIFICACION LIQUIDO Orden Densidad distancia interatmica Calor latente
- Slides: 27
SOLIDIFICACION LIQUIDO Orden Densidad – distancia interatómica Calor latente –ff. interatómicas SOLIDO Fluidez, difusión, resistencia estructura
Equilibrio de fases GL =HL – TF. SL como GS =HS – TF. SS G L = GS HL – TF. SL = HS – TF. SS agrupando HL - HS = TF. (SL – SS) siendo H L - HS = L calor latente (SL – SS) = DS entropía configuracional resulta que DS = L / TF

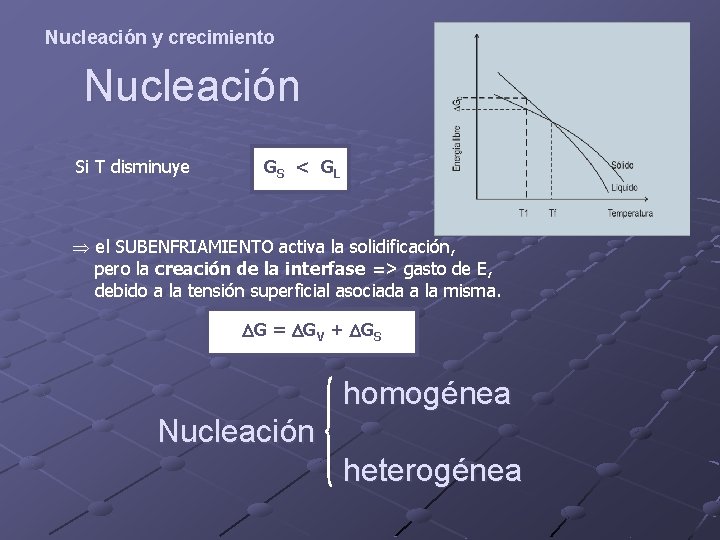

Nucleación y crecimiento Nucleación Si T disminuye GS < G L Þ el SUBENFRIAMIENTO activa la solidificación, pero la creación de la interfase => gasto de E, debido a la tensión superficial asociada a la misma. DG = DGV + DGS homogénea Nucleación heterogénea
Nucleación homogénea DGV = – 4/3 P r 3. DG 0 DG = DGV + DGS = – 4/3 P r 3 DGS = 4 P r 2. g . DG 0 + 4 P r 2. g Variación de energía libre del embrión.
¿Cuándo un embrión se transforma en núcleo?
Radio crítico A mayor subenfriamiento, < radio crítico
Nucleación heterogénea g. PL = g SL. cos a + g. PS
Control de la estructura Tamaño de grano nucleación Fino Forma crecimiento gruesa granular o no
CRECIMIENTO DE METALES PUROS
SOLIDIFICACION DE ALEACIONES Ko = c. S/c. L < 1 … corazonada
SOLIDIFICACION DE ALEACIONES Difusión en el sólido: despreciable Homogeneización en el líquido, sólo por difusión Velocidad de avance de la interfase, lenta => gradiente de T pequeño Equilibrio en la interfase
SOLIDIFICACION DE ALEACIONES Secuencia de variación de concentración de soluto en el sólido y en el líquido en función de la distancia a lo largo de la navecilla. Función de R, D y ko Estado estacionario R: veloc de avance de la interfase D: veloc de transporte de soluto en el líq por difusión
SOLIDIFICACION DE ALEACIONES Secuencia de concentración de soluto en el sólido y en el líquido en función de la distancia a lo largo de la navecilla: final del proceso SEGREGACION micro y macro
SOLIDIFICACION DE ALEACIONES SUBENFRIAMIENTO CONSTITUCIONAL
SOLIDIFICACION DE ALEACIONES VARIABLES: D, R, T de colada, grado de homog. en el líq, comp de la aleación DESARROLLO DE LA INTERFASE
SOLIDIFICACION DE ALEACIONES Colada a baja temperatura
ESTRUCTURA DE LOS LINGOTES
ESTRUCTURA DE LOS LINGOTES EQUIAXIAL INTERNA ( x subenf. const) * núcleos sobrevivientes *extremos de columnas *nueva nucleación *nucleación en la capa columnar superior
ESTRUCTURA DE LOS LINGOTES Subenfriamiento escaso: molde precalentado Colada a alta temperatura
ESTRUCTURA DE LOS LINGOTES Sin equiaxial interna: Colada a alta temperatura Molde frío
ESTRUCTURA DE LOS LINGOTES Colada a temperatura normal Molde frío
DEFECTOS DE LOS LINGOTES: Macrosegregación * normal *por gravedad *inversa Microsegregación: *intragranular *intergranular (o interdendrítica) Normal según ko < 1 o ko > 1 Inversa
DEFECTOS DE LOS LINGOTES: Porosidad y rechupes
DEFECTOS DE LOS LINGOTES: Poros
SOLIDIFICACION DE EUTECTICOS Co no corta la horizontal, pero…
SOLIDIFICACION DE EUTECTICOS eutécticos divorciados C 1 corta la horizontal, pero…
TIPOS DE EUTECTICOS
