SOLIDCAM prof. Robert Živanov master inženjer mašinstva Š. C. Nikola Tesla, Vršac
STRUKTURA PROGRAMSKIH SISTEMA ZA AUTOMATIZOVANO PROGRAMIRANJE NUMA
SOLIDCAM

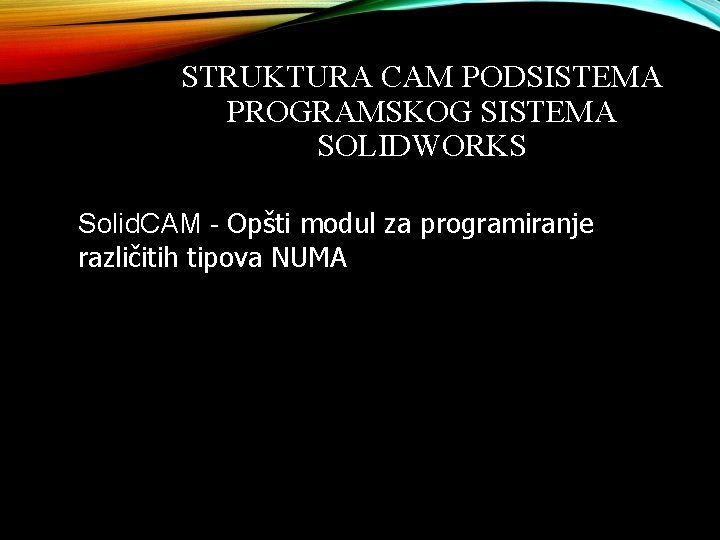

STRUKTURA CAM PODSISTEMA PROGRAMSKOG SISTEMA SOLIDWORKS Solid. CAM - Opšti modul za programiranje različitih tipova NUMA

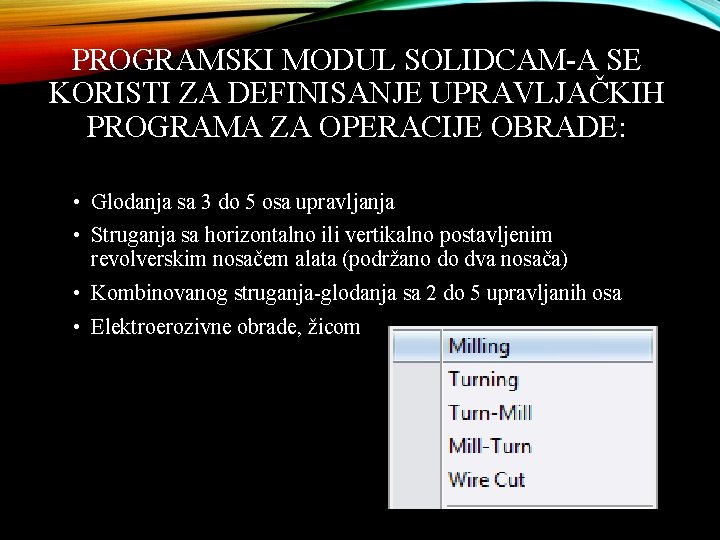

PROGRAMSKI MODUL SOLIDCAM-A SE KORISTI ZA DEFINISANJE UPRAVLJAČKIH PROGRAMA ZA OPERACIJE OBRADE: • Glodanja sa 3 do 5 osa upravljanja • Struganja sa horizontalno ili vertikalno postavljenim revolverskim nosačem alata (podržano do dva nosača) • Kombinovanog struganja-glodanja sa 2 do 5 upravljanih osa • Elektroerozivne obrade, žicom
U OKVIRU KURSA ĆE BITI PREDSTAVLJENE SLEDEĆE CELINE PODSISTEMA • Definisanje modela obrade sa osnovnim karakteristikama • Definisanje parametara operacije obrade • Definisanje tipskih zahvata obrade u operaciji troosnog glodanja • Povezivanje zahvata u jednu celinu • Verifikacija operacije na nivou CL-Data datoteke

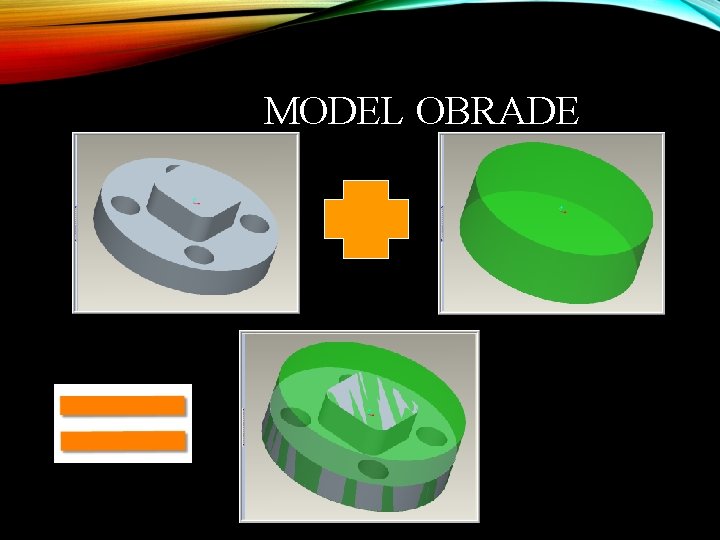

MODEL OBRADE
MODEL OBRADE SE MOŽE FORMIRATI NA DVA NAČINA: • Definisanjem sklopa obradka i unapred formiranog modela pripremka (neophodno kod složenijih pripremaka) • Definisanjem pripremka uz korišćenje obradka kao reference za njegovo modelovanje
PARAMETRI OPERACIJE OBRADE • Karakteristike mašine alatke (Broj osa upravljanja, dimenzije radnog prostora, magazin alata i sl. ) • Koordinatni sistem mašine • (Povratna ravan) • (Tačke zamene alata, za obradne centre)
DIJALOG DEFINISANJA OPERACIJE OBRADE I PARAMETRI MAŠINE ALATKE
POVRATNA-SIGURNOSNA RAVAN OBRADE ++
KOORDINATNI SISTEM MAŠINE

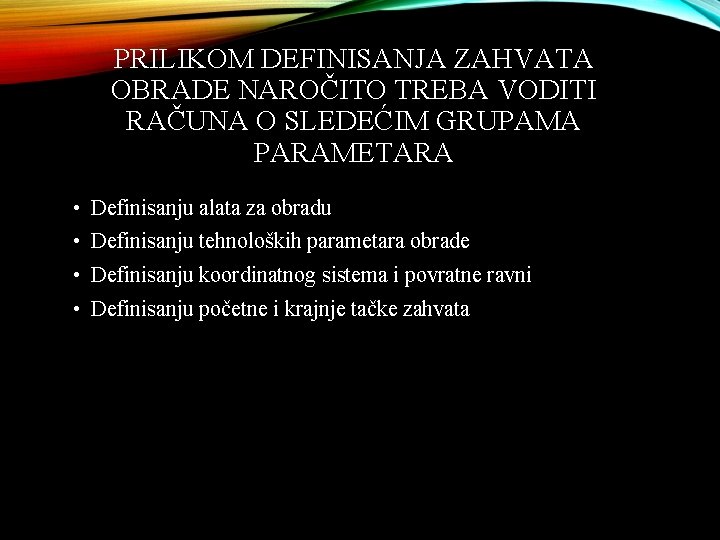

PRILIKOM DEFINISANJA ZAHVATA OBRADE NAROČITO TREBA VODITI RAČUNA O SLEDEĆIM GRUPAMA PARAMETARA • Definisanju alata za obradu • Definisanju tehnoloških parametara obrade • Definisanju koordinatnog sistema i povratne ravni • Definisanju početne i krajnje tačke zahvata
ALAT ZA OBRADU

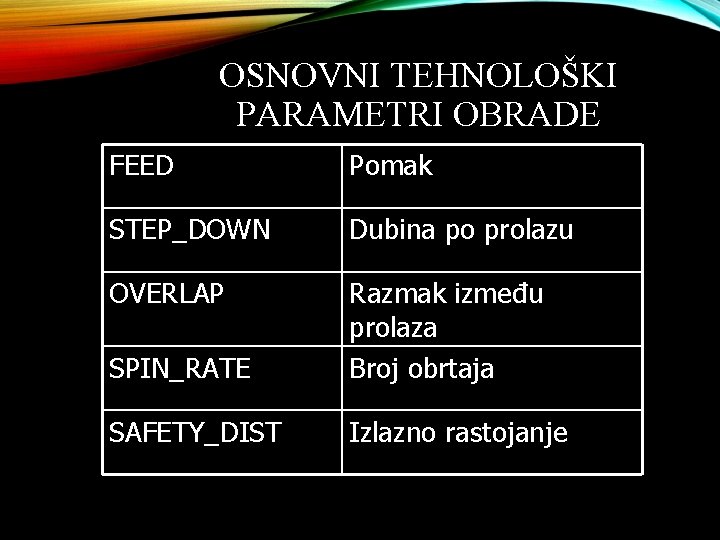

OSNOVNI TEHNOLOŠKI PARAMETRI OBRADE FEED Pomak STEP_DOWN Dubina po prolazu OVERLAP SPIN_RATE Razmak između prolaza Broj obrtaja SAFETY_DIST Izlazno rastojanje
TIPSKI ZAHVATI OBRADE Face Čeona obrada Profile Profilisanje Contour 3 D Izrada konture Pocketing Zapreminska Drilling Izrada rupa i otvora Thread Izrada navoja Slot Obrada po putanji T-Slot Izrada T-žljebova Engraving Graviranje
OSNOVNI ELEMENTI ZAHVATA • Parametri alata • Tehnološki parametri • Površine (zapremine) koje se obrađuju • Koordinatni sistem i povratna ravan • Početna i krajnja tačka zahvata
