Solid Works Montagem de Estrutura Metálica Vitor Roberto Thomaz Isaac Aguiar Oliveira

RECURSOS UTILIZADOS • Montagem esboço • Dimensionamento • Extrusão da peça • Inserção de vigas • Inserção de furos • Montagem parcial • Criação de plano 3 D • Parafusos, porcas, arruelas • Montagem Final – Corte HH

ESBOÇO • Ao iniciar o programa selecionar PEÇA:

ESBOÇO • Escolher o plano a ser utilizado:

ESBOÇO • Inserir o esboço da figura desejada:

DIMENSIONAMENTO • Aplicar a DIMENSÃO INTELIGENTE nas dimensões do esboço criado:

DIMENSIONAMENTO • Aplicar a DIMENSÃO INTELIGENTE nas dimensões do esboço criado:

EXTRUSÃO • Na guia recursos, selecionar RESSALTO/BASE EXTRUDADO:

EXTRUSÃO • Na guia recursos, selecionar RESSALTO/BASE EXTRUDADO:

EXTRUSÃO • Opções da extrusão: • Cego • Até o vértice • Até a superfície • Offset da superfície • Até o corpo • Plano médio

EXTRUSÃO • Salvar

INSERÇÃO DE VIGAS • Inserir TOOLBOX – Opções na barra principal > Suplementos:

INSERÇÃO DE VIGAS • Inserir TOOLBOX – Adicionar SOLIDWORKS TOOLBOX BROWSER

INSERÇÃO DE VIGAS • Em TOOLBOX – AÇO ESTRUTURAL

INSERÇÃO DE VIGAS • Selecionar Viga (especificações):

INSERÇÃO DE VIGAS • Selecionar Viga – Criar > Concluído

INSERÇÃO DE VIGAS • Extrusão da VIGA – Selecionar Esboço > editar esboço – Recursos > RESSALTO/BASE EXTRUDADO

INSERÇÃO DE VIGAS • Extrusão da VIGA

INSERÇÃO DE VIGAS • CORTE na viga – Selecionar face > esboço

INSERÇÃO DE VIGAS • CORTE na viga – Inserir linha do corte

INSERÇÃO DE VIGAS • CORTE na viga – Dimensionar linha

INSERÇÃO DE VIGAS • CORTE na viga – Ferramentas > ferramentas de esboço > fechar esboço para modelo

INSERÇÃO DE VIGAS • CORTE na viga – Sentido do esboço a ser criado

INSERÇÃO DE VIGAS • CORTE na viga – Recurso > CORTE EXTRUDADO

INSERÇÃO DE VIGAS • CORTE na viga

INSERÇÃO DE VIGAS • Opções do corte: • Cego • Passante • Até o próximo • Até o vértice • Até a superfície • Offset da superfície • Até o corpo • Plano médio

INSERÇÃO DE VIGAS • CORTE na viga > Salvar

INSERÇÃO DE FUROS • Editar esboço da peça criada

INSERÇÃO DE FUROS • inserir o esboço de um círculo

INSERÇÃO DE FUROS • Dimensionar o furo e as distâncias em relação as arestas da peça

INSERÇÃO DE FUROS • Utilizar PADRÃO DE ESBOÇO LINEAR

INSERÇÃO DE FUROS • Utilizar PADRÃO DE ESBOÇO LINEAR

INSERÇÃO DE FUROS • Utilizar CORTE EXTRUDADO

INSERÇÃO DE FUROS • Utilizar CORTE EXTRUDADO

INSERÇÃO DE FUROS • Furos Prontos > Salvar

MONTAGEM PARCIAL • Posicionamento das peças – Novo > MONTAGEM

MONTAGEM PARCIAL • Posicionamento das peças – Peça/montagem a inserir > Procurar

MONTAGEM PARCIAL • Posicionamento das peças – Inserir componentes

MONTAGEM PARCIAL • Posicionamento das peças – Na guia montagem > posicionamento

MONTAGEM PARCIAL • Posicionamento das peças – Na guia montagem > posicionamento

MONTAGEM PARCIAL • Posicionamento coincidente

MONTAGEM PARCIAL • Posicionamento paralelo

MONTAGEM PARCIAL • Posicionamento paralelo

MONTAGEM PARCIAL • Posicionamento pronto > Salvar

MONTAGEM DE PLANO 3 D • Criar 2 linhas para compreender o plano da nervura • Criar plano no esboço 3 D •

MONTAGEM DE PLANO 3 D • Selecionar as linhas como referência do novo plano

MONTAGEM DE PLANO 3 D • Selecionar esboço 3 D e terminar o esboço da nervura

MONTAGEM DE PLANO 3 D • Esboço da nervura pronto

MONTAGEM DE PLANO 3 D • Converter as unidades

MONTAGEM DE PLANO 3 D • Extrusão

MONTAGEM DE PLANO 3 D • Nervura pronta > Salvar

PARAFUSOS, PORCAS, ARRUELAS • BIBLIOTECA DE PROJETOS – TOOLBOX > Selecionar o parâmetro desejado

PARAFUSOS, PORCAS, ARRUELAS • BIBLIOTECA DE PROJETOS – Ex: Selecionar parafuso desejado

PARAFUSOS, PORCAS, ARRUELAS • Ex: Dimensionar o parafuso

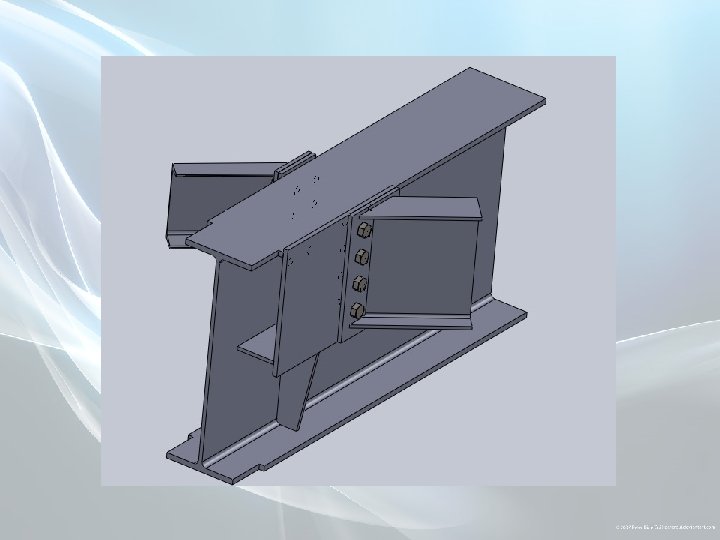

MONTAGEM FINAL • Posicionamento das peças – Inserir peças

MONTAGEM FINAL • Posicionamento das Peças – Alinhamento coincidente das faces – Alinhamento concêntrico furos

MONTAGEM FINAL • Posicionamento dos parafusos, porcas e arruelas

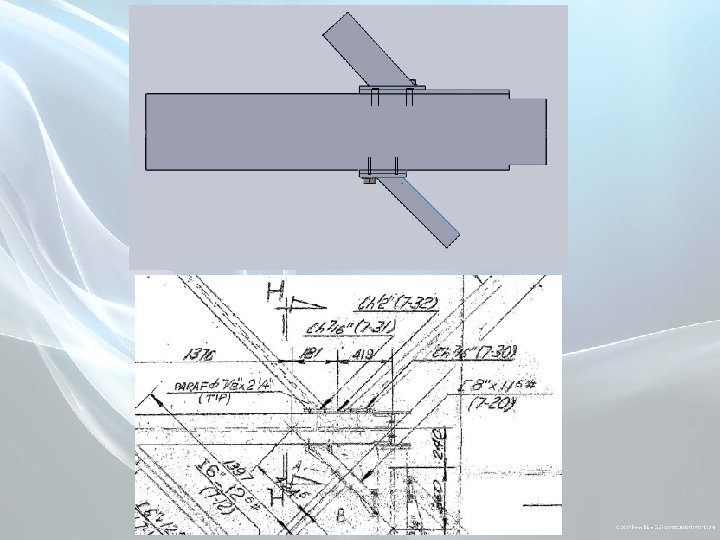

CORTE HH
