SOLENOID DOZAJ POMPALARI TEMEL ETM TEMEL KAVRAMLAR v
- Slides: 38
SOLENOID DOZAJ POMPALARI TEMEL EĞİTİMİ

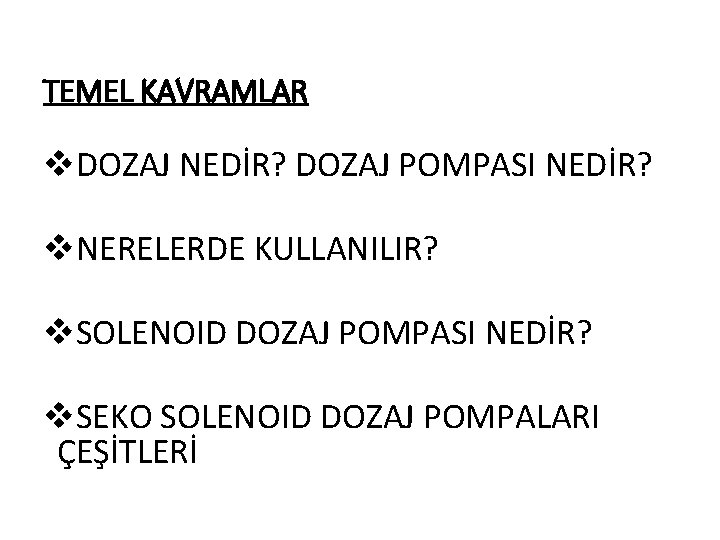

TEMEL KAVRAMLAR v. DOZAJ NEDİR? DOZAJ POMPASI NEDİR? v. NERELERDE KULLANILIR? v. SOLENOID DOZAJ POMPASI NEDİR? v. SEKO SOLENOID DOZAJ POMPALARI ÇEŞİTLERİ

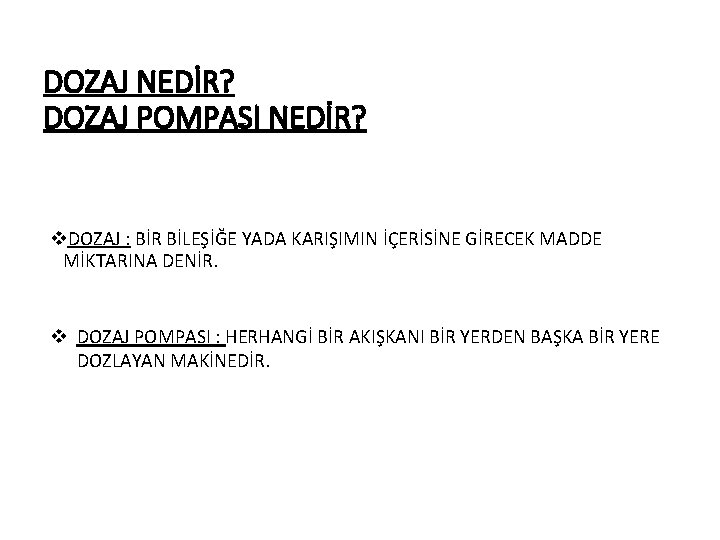

DOZAJ NEDİR? DOZAJ POMPASI NEDİR? v. DOZAJ : BİR BİLEŞİĞE YADA KARIŞIMIN İÇERİSİNE GİRECEK MADDE MİKTARINA DENİR. v DOZAJ POMPASI : HERHANGİ BİR AKIŞKANI BİR YERDEN BAŞKA BİR YERE DOZLAYAN MAKİNEDİR.
NERELERDE KULLANILIR? v. Yüzme Havuzları v. Su & Atıksu Arıtma Tesisleri v. Kimya Sektöründe kimyasal dozaj pompası v. Petrokimya Sektörü v. Endüstriyel Tesisler v. Gıda Sektörü v. Maden Sektörü v. Enerji Tesisleri v. Tekstil Sektörü v. Hassas Dozlamanın önemli olduğu diğer tüm uygulamalar.
SOLENOID DOZAJ POMPASI NEDİR? POMPA KAFASI v ADINI İÇİNDE KULLANILAN ELEKTROMANYETİK (SOLENOID) PARÇADAN ALMAKTADIR. SOLENOID v BU PARÇA SALINIM YAPARAK ÇALIŞIR. TEMEL YAPISI
KAFA VE ÇEKVALF YAPISI (HİDROLİK BÖLÜM) SIKIŞTIRMA RAKORU HORTUM HALKASI HORTUM EMZİĞİ BASMA ÇEKVALFİ HAVA ALMA VANASI KAFA ANA GÖVDESİ ÇEKVALF SETİ EMME ÇEKVALFİ HORTUM EMZİĞİ HORTUM HALKASI SIKIŞTIRMA RAKORU
SEKO SOLENOID DOZAJ POMPALARI INVIKTA SERİSİ TEKNA EVO SERİSİ KOMPACT SERİSİ TEKBA SERİSİ
SEKO SOLENOID DOZAJ POMPALARI STANDART ÖZELLİKLER PTFE DİYAFRAM EN AZ 5 YILLIK ÇALIŞMA ÖMRÜ DÜŞÜK ENERJİ TÜKETİMİ
INVIKTA SERİSİ v STANDART PVDF-T POMPA KAFASI v 0, 2…… 5 LT/H DOZLAMA ARALIĞI v AYNI BOYUTTA 5 FARKLI MODEL v STANDART SEVİYE SENSÖRÜ GİRİŞİ v SADECE MANUEL ÇALIŞMA
INVIKTA SERİSİ v 0, 2…… 5 LT/H DOZLAMA ARALIĞI
INVIKTA SERİSİ KİMYASAL UYUMUNA GÖRE DİZAYN EDİLMİŞ TEMAS ALANI

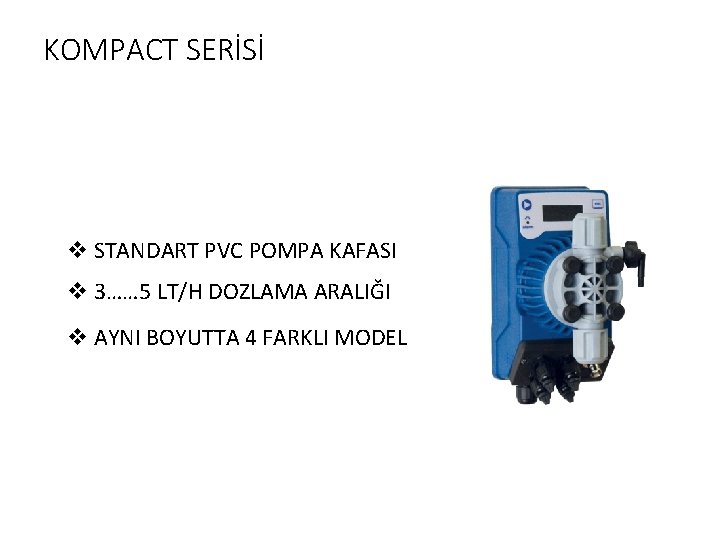

KOMPACT SERİSİ v STANDART PVC POMPA KAFASI v 3…… 5 LT/H DOZLAMA ARALIĞI v AYNI BOYUTTA 4 FARKLI MODEL
KOMPACT SERİSİ v 3…… 5 LT/H DOZLAMA ARALIĞI

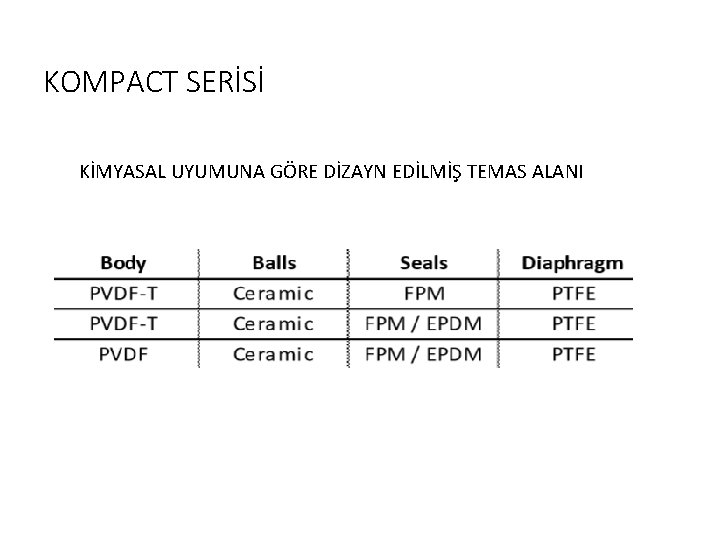

KOMPACT SERİSİ KİMYASAL UYUMUNA GÖRE DİZAYN EDİLMİŞ TEMAS ALANI

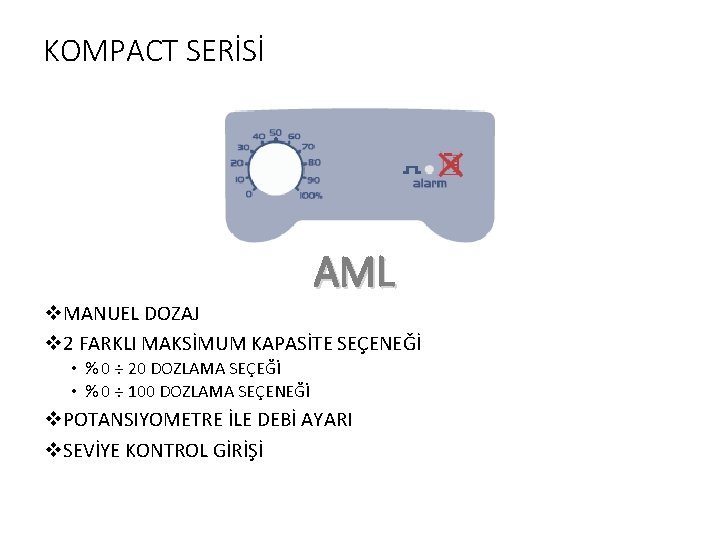

KOMPACT SERİSİ AML v. MANUEL DOZAJ v 2 FARKLI MAKSİMUM KAPASİTE SEÇENEĞİ • % 0 ÷ 20 DOZLAMA SEÇEĞİ • % 0 ÷ 100 DOZLAMA SEÇENEĞİ v. POTANSIYOMETRE İLE DEBİ AYARI v. SEVİYE KONTROL GİRİŞİ
TEKNA EVO SERİSİ TEKNA EVO

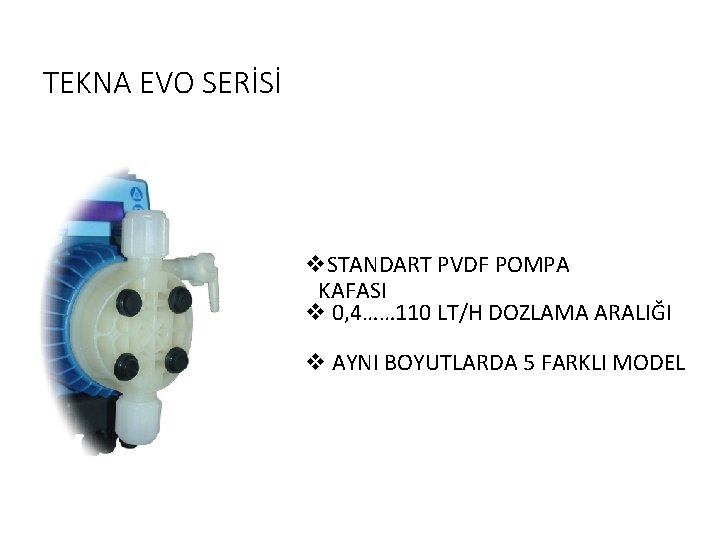

TEKNA EVO SERİSİ v. STANDART PVDF POMPA KAFASI v 0, 4…… 110 LT/H DOZLAMA ARALIĞI v AYNI BOYUTLARDA 5 FARKLI MODEL

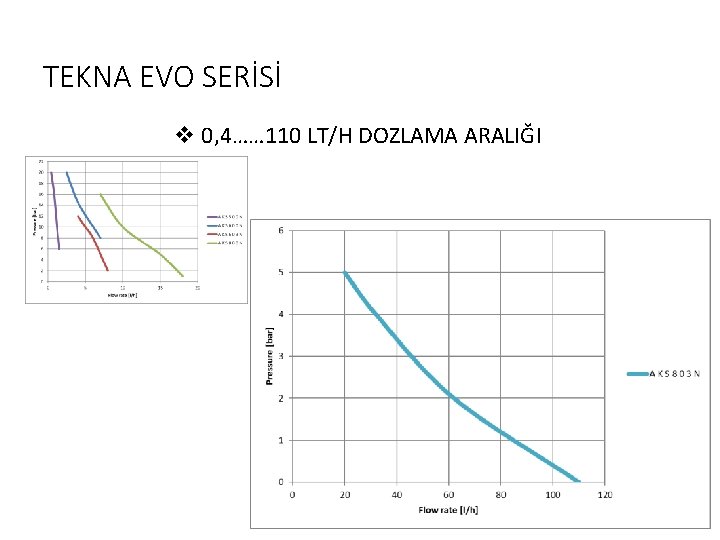

TEKNA EVO SERİSİ v 0, 4…… 110 LT/H DOZLAMA ARALIĞI

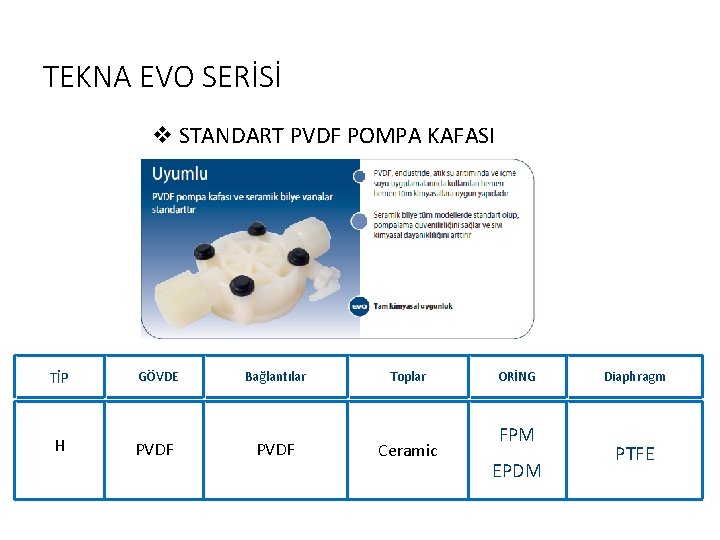

TEKNA EVO SERİSİ v STANDART PVDF POMPA KAFASI TİP GÖVDE Bağlantılar Toplar H PVDF Ceramic ORİNG FPM EPDM Diaphragm PTFE
TEKNA EVO SERİSİ MODELLER TEKNA EVO AKL v. MANUEL DOZAJ v 2 FARKLI MAKSİMUM KAPASİTE SEÇENEĞİ § % 0 ÷ 20 DOZLAMA SEÇEĞİ § % 0 ÷ 100 DOZLAMA SEÇENEĞİ v. POTANSIYOMETRE İLE DEBİ AYARI v. SEVİYE KONTROL GİRİŞİ
TEKNA EVO SERİSİ MODELLER TEKNA EVO APG v 3 FARKLI DOZLAMA SEÇENEĞİ § MANUEL DOZLAMA § 4 ÷ 20 m. A KONTROLLÜ ORANSAL DOZLAMA § PULS KONTROLLÜ VURUŞ KONTROLÜ v. POTANSIYOMETRE İLE DEBİ AYARI v. SEVİYE KONTROL GİRİŞİ
TEKNA EVO SERİSİ MODELLER TEKNA EVO ATL v 3 FARKLI DOZLAMA SEÇENEĞİ § MANUEL DOZLAMA § GECİKMELİ BAŞLAMA § ÇALIŞ – DUR SEÇENEKLİ v. POTANSIYOMETRE İLE DEBİ AYARI v. SEVİYE KONTROL GİRİŞİ

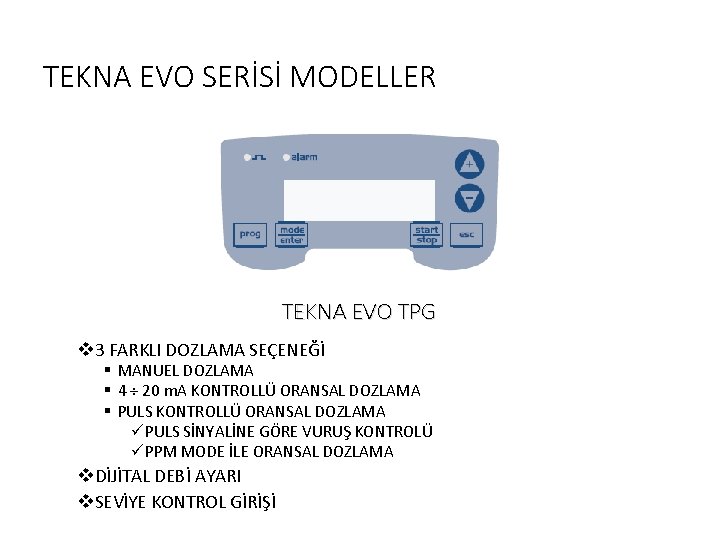

TEKNA EVO SERİSİ MODELLER TEKNA EVO TPG v 3 FARKLI DOZLAMA SEÇENEĞİ § MANUEL DOZLAMA § 4 ÷ 20 m. A KONTROLLÜ ORANSAL DOZLAMA § PULS KONTROLLÜ ORANSAL DOZLAMA üPULS SİNYALİNE GÖRE VURUŞ KONTROLÜ üPPM MODE İLE ORANSAL DOZLAMA v. DİJİTAL DEBİ AYARI v. SEVİYE KONTROL GİRİŞİ
TEKNA EVO SERİSİ MODELLER TEKNA EVO TPR v 2 FARKLI DOZLAMA SEÇENEĞİ § MANUEL DOZLAMA § PH/ORP KONTROLLÜ DOZAJ v. DİJİTAL DEBİ AYARI v. SEVİYE KONTROL GİRİŞİ v. PT 100 SICAKLIK SENSÖRÜ BAĞLANABİLME v 4 ÷ 20 m. A SİNYAL ÇIKIŞI

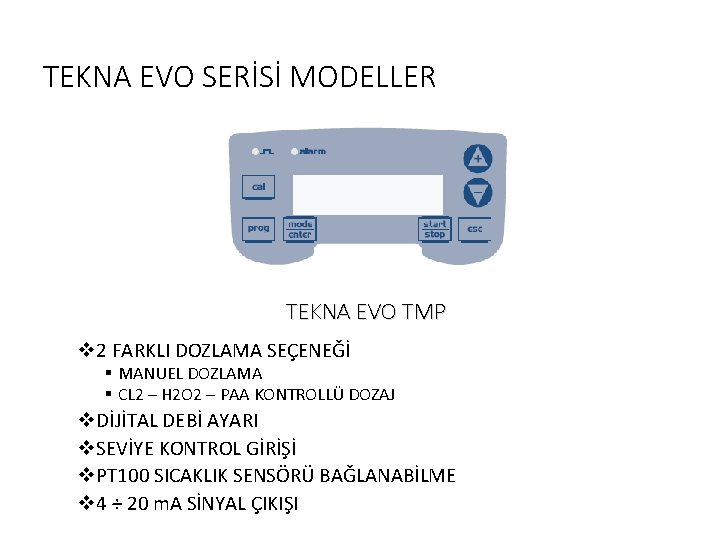

TEKNA EVO SERİSİ MODELLER TEKNA EVO TMP v 2 FARKLI DOZLAMA SEÇENEĞİ § MANUEL DOZLAMA § CL 2 – H 2 O 2 – PAA KONTROLLÜ DOZAJ v. DİJİTAL DEBİ AYARI v. SEVİYE KONTROL GİRİŞİ v. PT 100 SICAKLIK SENSÖRÜ BAĞLANABİLME v 4 ÷ 20 m. A SİNYAL ÇIKIŞI

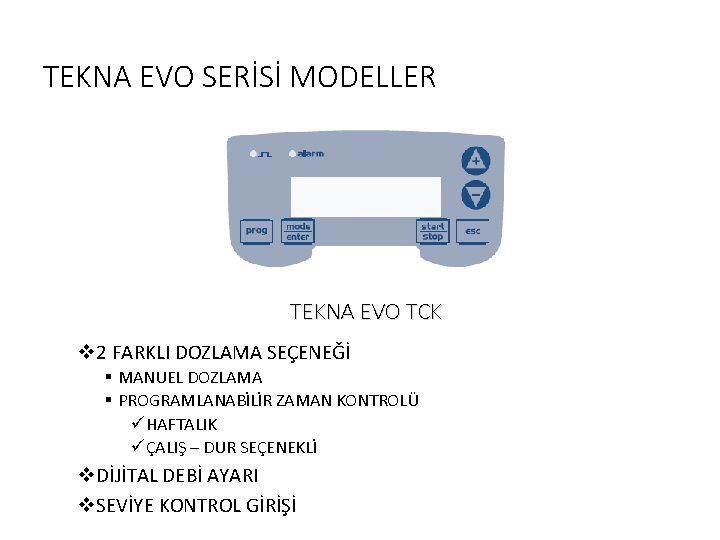

TEKNA EVO SERİSİ MODELLER TEKNA EVO TCK v 2 FARKLI DOZLAMA SEÇENEĞİ § MANUEL DOZLAMA § PROGRAMLANABİLİR ZAMAN KONTROLÜ üHAFTALIK üÇALIŞ – DUR SEÇENEKLİ v. DİJİTAL DEBİ AYARI v. SEVİYE KONTROL GİRİŞİ
TEKBA SERİSİ TEKBA
TEKBA SERİSİ v STANDART PVDF-T POMPA KAFASI v 2, 5… 110 LT/H DOZLAMA ARALIĞI v AYNI BOYUTTA 4 FARKLI MODEL v STANDART SEVİYE SENSÖRÜ GİRİŞİ v DAHA UZUN DİYAFRAM ÖMRÜ – POMPA GÖVDESİNDE PP VE FİBERGLASS MALZEME İLE KAPLI v STROKE UZUNLUĞU AYARLANMA
TEKBA SERİSİ v 2, 5…… 110 LT/H DOZLAMA ARALIĞI
TEKBA SERİSİ MODELLER TEKBA EML v 2 FARKLI DOZLAMA SEÇENEĞİ § MANUEL DOZLAMA § MANUEL STROKE UZUNLUĞU VEYA DİJİTAL KAPASİTE AYARI v. SEVİYE KONTROL GİRİŞİ
TEKBA SERİSİ MODELLER TEKBA EMM v 3 FARKLI DOZLAMA SEÇENEĞİ § MANUEL DOZLAMA § MANUEL STROKE UZUNLUĞU VEYA DİJİTAL KAPASİTE AYARI § 4 ÷ 20 m. A KONTROLLÜ ORANSAL DOZLAMA v. SEVİYE KONTROL GİRİŞİ
TEKBA SERİSİ MODELLER TEKBA EMC v 3 FARKLI DOZLAMA SEÇENEĞİ § MANUEL DOZLAMA § MANUEL STROKE UZUNLUĞU VEYA DİJİTAL KAPASİTE AYARI § PULS KONTROLLÜ ORANSAL DOZLAMA v. SEVİYE KONTROL GİRİŞİ

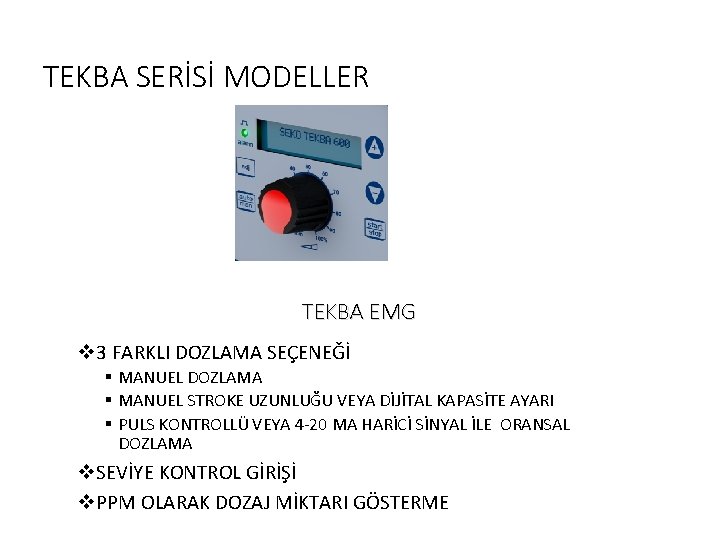

TEKBA SERİSİ MODELLER TEKBA EMG v 3 FARKLI DOZLAMA SEÇENEĞİ § MANUEL DOZLAMA § MANUEL STROKE UZUNLUĞU VEYA DİJİTAL KAPASİTE AYARI § PULS KONTROLLÜ VEYA 4 -20 MA HARİCİ SİNYAL İLE ORANSAL DOZLAMA v. SEVİYE KONTROL GİRİŞİ v. PPM OLARAK DOZAJ MİKTARI GÖSTERME

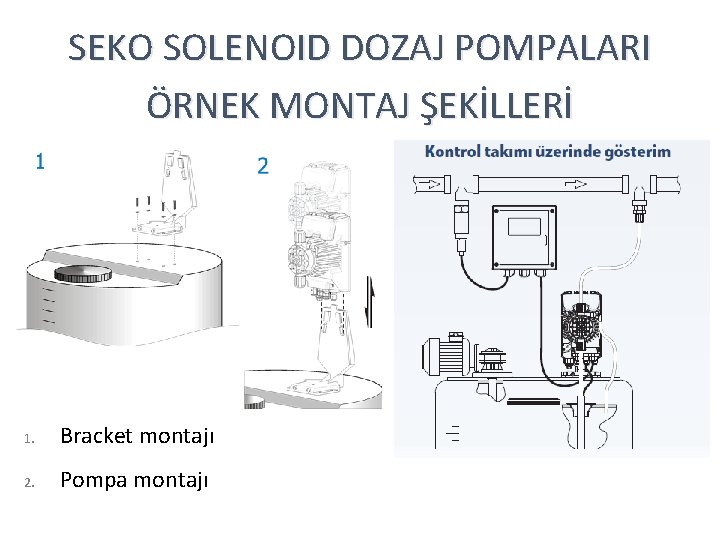

SEKO SOLENOID DOZAJ POMPALARI ÖRNEK MONTAJ ŞEKİLLERİ 1. Bracket montajı 2. Pompa montajı
SEKO SOLENOID DOZAJ POMPALARI ÖRNEK MONTAJ ŞEKİLLERİ v ÇEŞİTLİ MONTAJ ŞEKİLLERİ : Duvar Tip Tanka Montaj Kimyasal alt seviye montajı Debi ye bağlı montaj
SEKO SOLENOID DOZAJ POMPALARI ÖRNEK MONTAJ ŞEKİLLERİ v Örnek Montaj
DİKKAT • Sıvıyla temas halindeki parçaların imalat malzemeleri, gündelik kullanımda en çok karşılan kimyasal ürünlerle uyumlu olacak şekilde seçilmiştir. Pazarda satılan kimyasal ürünlerin çeşitliliği göz önüne alındığında, dozlanan ürünün ve temas parçası malzemelerinin kimyasal açıdan uyumluluğunun kontrol edilmesi önerilir. • H 2 SO 4 SÜLFÜRİK ASİT Tüm pompalar su ile test edilmiştir. Suyla reaksiyona girebilecek kimyasal ürünleri dozlarken, tesisatın tüm dahili parçalarını iyice kurulayın. • Pompayı sıcaklığın 40°C'yi aşmadığı ve bağıl nemin %90'ın altında olduğu bir konuma kurun. Pompa, IP 65 sınıfı koruma düzeyine sahiptir.
TEŞEKKÜRLER
