Software per il mondo aperto opportunit e sfide

Software per il mondo aperto opportunità e sfide • Carlo Ghezzi • Dipartimento di Elettronica e Informazione • Politecnico di Milano, Italy • carlo. ghezzi@polimi. it Venezia--Novembre 2007 1

Che cos'è il "mondo aperto? • Le metodologie e tecnologie del software sono passate da una situazione di – mondo chiuso – a evoluzione controllata – a mondo aperto Il mondo esterno col quale il sistema interagisce è ben estern noto I cambiamenti nel mondo • Il progresso nel settore può essere analizzato La. I cambiamenti struttura della soluzione è fis ricdhiedono riprogettazione si manifestano secondo questa visione prospettica fissa e centralizzata Imonolitica, cambiamenti nell'implementaz quando il sistema è in esecuz sono localizzatievolve a partimentre ristretta L'architettura il sistema è in funzione Venezia--Novembre 2007 2

Traccia del seminario • Breve rassegna dell'evoluzione del software dal punto di vista dei concetti di mondo aperto/chiuso • Analisi delle sfide e opportunità • Zoom su due linee di ricerca • Un'agenda per la ricerca Venezia--Novembre 2007 3

Postulati • Il mondo aperto richiede di comporre il software dinamicamente…. • …. in quanto la struttura del software deve poter cambiare dinamicamente, anche in modo imprevisto • Ciò comporta un cambiamento radicale in come si progetta e convalida il software – in particolare, da una convalida off-lie a una convalida "perpetua" Venezia--Novembre 2007 4

Il punto di vista • Mi focalizzo su composizione/struttura – come viene costruito un sistema da sue parti? • come/quando si stabiliscono i "binding" tra parti? – quale struttura/architettura? anche a livello di processo – come è strutturata vita di un'applicazione? – quale organizzazione in fasi/attività/ruoli/attori? con un occhio al mondo del "business" Venezia--Novembre 2007 5

Archeologia • Nascita nel 1968 dell'ingegneria del software, come risposta a – crescente importanza del software nella società – bassa qualità e costi elevati – assenza di metodi standard • iterazione continua codifica/rimozione di errori Venezia--Novembre 2007 6

Fatti e ipotesi implicite • Organizzazioni monolitiche – soluzioni centralizzate • L'ipotesi di mondo chiuso – i confini tra il mondo reale e la "macchina" sono chiari e fissi – i requisisti esistono e sono stabili, basta scovarli elicit them right! – le modifiche sono pericolose • vanno evitate, sono la causa dei problemi di costo e "schedule"! Venezia--Novembre 2007 7

Le soluzioni proposte • A livello di processo – il modello sequenziale a fasi (waterfall) • raffinamenti dai requisiti al codice • sviluppi top-down via deduzioni formali • A livello di prodotto – linguaggi e metodi per architetture software statiche, centralizzate, verificabili • composizioni statiche, congelate a "design time" Venezia--Novembre 2007 8

Lezioni apprese • Impossibile stabilire all'inizio i requisiti • I requisiti non possono essere congelati • I requisiti sono intrinsecamente decentrati, illusori il loro controllo completo e la prepianificazione • Quando cambiano, impattano spesso su ogni parte del prodotto/processo • L'evoluzione è intrinseca al software – non è un fatto accidentale che capita inatteso dopo il rilascio Venezia--Novembre 2007 9

Evoluzione controllata • Si deve poter prevedere e controllare l'evoluzione – con ciò ci si allontana progressivamente dall'ipotesi di mondo chiuso • A livello di processo – modelli evolutivi • incrementali, prototipali, a spirale • A livello di prodotto – Metodi • design for change (Parnas) – information hiding – specification/interface vs. implementation/body – Tecnologia e linguaggi • da strutture monolitiche, a modulari e distribuite (client/server) Venezia--Novembre 2007 10

Evoluzione controllata: linguaggi e metodi OO • Consentono alcuni tipi di cambiamenti dinamici • Nuove (sotto)classi e oggetti possono essere creati mentre il sistema è in esecuzione – le operazioni chiamate vengono scelte durante l'esecuzione • Mondo parzialmente aperto + "type safety" – se si possono prevedere i cambiamenti e li si possono gestire mediante il meccanismo di ereditarietà, l'evoluzione dinamica può coesistere con la verifica Venezia--Novembre 2007 11

OO design interface Fax Polimorfismo Fax f body Fax with phone -interface -body Binding dinamico f. send. Fax(); Venezia--Novembre 2007 12

Binding che attraversa i confini di rete server client RMI code base Venezia--Novembre 2007 13

Componenti: il processo nel mondo aperto • Sistemi sviluppati a partire da componenti • Mondo aperto per il processo – sviluppi decentrati – multipli "stakeholder" • controllo limitato sul processo – integrazione "bottom up" via middleware Venezia--Novembre 2007 14

Facciamo il punto • La necessità di adattamento ai cambiamenti esterni – nel mondo del "business" – nel mondo fisico impone cambiamenti al software • Siamo stati ragionevolmente capaci di rispondere a questa sfida senza compromettere l'affidabilità delle soluzioni Venezia--Novembre 2007 15

Che cosa succede oggi? • Mondo aperto – livelli mai prima sperimentati di evoluzione – "perpetual beta" Venezia--Novembre 2007 16

Dove sono i motivi del cambiamento? (1) • Nel mondo del business – organizzazioni agili in rete • federazioni dinamiche, opportunistiche, goal-oriented • reazioni rapide ai rapidi cambiamenti della domanda • reazioni rapide interne all'organizzazione e nella rete dei rapporti Venezia--Novembre 2007 17

Organizzazioni in rete Le applicazioni appartengono a diversi domini applicativi Interazioni via web con proptocolli standard FOO LOO Funzionalit`a offerte da diversi fornitori che variano nel tempo BOO Esportazione di applicazioni interne Venezia--Novembre 2007 MOO 18

Dove sono i motivi del cambiamento? (2) • Mobilità fisica e ubiquitous/ pervasive computing – richiedono binding dinamici e context-aware • invocazione di un servizio di stampa che si lega alla stampante più vicina • richiesta di illuminazione che si lega a un attuatore che apre le imposte o all'interruttore della luce elettrica a seconda dellle condizioni di luce esterna Venezia--Novembre 2007 19

Mondo aperto • I requisiti cambiano in continuazione e in modo imprevedibile • I confini tra il sistema e il mondo esterno non possono essere congelati – possono cambiare mentre il sistema è in esecuzione • non possiamo "spegnere il sistema" e riprogettare/ reinstallare/rieseguire • occorre fornire un servizio senza interruzione • Le composizioni evolvono perchè possono cambiare sia i components che la loro struttura • Non esiste una singola "autorità" che ha l'intero sistema a carico Venezia--Novembre 2007 20

Mondo chiuso • Nel mondo chiuso esiste una separazione netta tra pre-runtime execuzione progetto verifica deployment • I cambiamenti si gestiscono ritornando alla fase di sviluppo, nella quale si effettuano le attività di verifica Venezia--Novembre 2007 21

Da componenti a servizi • Entrambi sono sviluppati da "altri" • I componenti sono eseguiti nel dominio dell'applicazione, e ne diventano parte • I servizi sono eseguiti nei rispettivi domini • Di norma, i componenti vengono scelti e collegati al tempo di progettazione • Servizi scelti e collegati a run-time • I servizi supportano contratti espliciti per consentire l'uso da parte di terzi – richiedono un SLA che riguarda non solo gli aspetti funzionali • I servizi possono essere composti per formare nuovi servizi Venezia--Novembre 2007 22

Ownership • Tradizionalmente le applicazioni sono possedute dalle organizzazioni che lo "eseguono" • Componenti e software di supporto non sono posseduti, ma sono amministrati da chi li esegue – che dipende dal proprietario per le evoluzioni • I servizi non sono posseduti nè amministrati, ma solo "attivati" Venezia--Novembre 2007 23

Meccanismi di binding per il mondo aperto • Esplicito in due fasi – discovery-based • fase 1: pubblicazione delle proprietà funzionali e non • fase 2: ricerca, scoperta, selezione, con eventuale ottimizzazione/negoziazione • Implicito – via uno spazio logico glocale di coordinamento • eventi: publish/subscribe • dati persistenti: tuple Venezia--Novembre space 2007 24

Discovery-based binding Service Specificatio n Discovery Agency Query Publish Service Specificatio Service n Interact Servic Request Provider e Request Response or Requireme nts Venezia--Novembre 2007 25

Implicit binding (P/S) sottoscrizioni C 1 C 2 notifiche Event Dispatcher C 3 C 4 C 5 C 6 2 sottoscrizioni a "rosso" (C 1, C 5) 1 sottoscrizione a blu (C 6) Venezia--Novembre 2007 26

Architetture Publish-Subscribe • Comunicazione asincrona mediata da un dispatcher – anonima – multipoint – implicit addressing • subject vs. contents-based • I componenti applicativi – si sottoscrivono a pattern di messaggi a cui sono interessati – pubblicano messaggi • Il dispatcher esegue un match tra messaggi pubblicati e sottoscrizioni ed esegue il multicast • Supporto all'aggiunta/rimozione/sostituzione dinamica di componenti Venezia--Novembre 2007 27

Un esempio Dovuto a Carzaniga e Wolf want low air fares to Europe subscribe notification want special offers by United subscription want to fly December DEN-MXP publish United offers DEN-MXP October notify publication publish/subscribe service Alitalia offers DEN-MXP Nov-Feb subscriber publisher Venezia--Novembre 2007 28

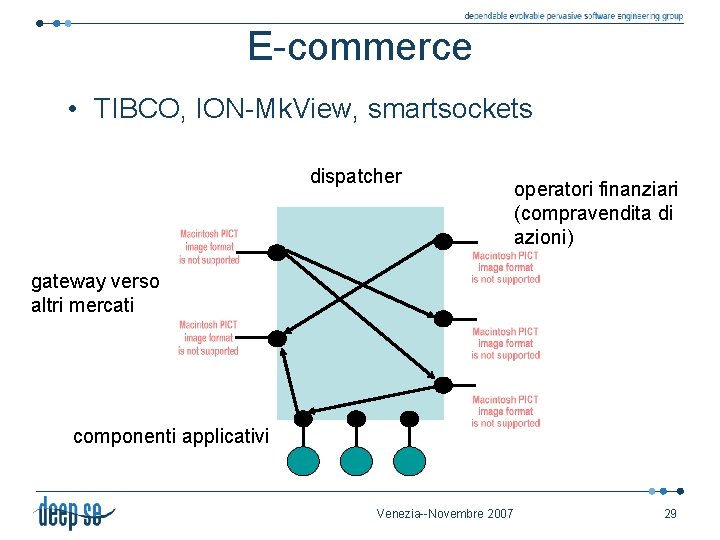

E-commerce • TIBCO, ION-Mk. View, smartsockets dispatcher operatori finanziari (compravendita di azioni) gateway verso altri mercati componenti applicativi Venezia--Novembre 2007 29

Spazi di tuple (Linda-like) C 1 C 2 invia tupla Tuple space legge tupla via pattern matching C 3 C 4 C 5 C 6 rimuove tupla via pattern matching read e remove nondeterministiche e bloccanti Venezia--Novembre 2007 30

Binding by contract required interface COMPONENT provided interface interfaccia descritta da una SPECIFICA La specifica descrive signature comportamento funzionale comportamento nonfunzionale Bisogna gestire le violazioni di contratto Venezia--Novembre 2007 31

Potenziali benefici • Chiara separazione tra "what", "how" e "when" – possibili diverse politiche • early/late • context-aware • ottimizzazione di figure di merito – legame al "current best" – "self-organization" – necessaria descrizione semanticamente ricca delle interfacce • deve descrivere la Qo. S Venezia--Novembre 2007 32

BBC per composizione di servizi • La composizione può essere descritta da un workflow, che specifica una orchestrazione astratta – il workflow viene eseguito dal direttore ch fa da coordinatore – i servizi esterni sono definiti tramite specifica che consente BBC – binding a servzi concreti viene fatto dinamicamente Venezia--Novembre 2007 33

Le sfide del mondo aperto • Vanno ripensate tutte le attività del ciclo di vita – requisiti – specifica – design&implementazione – verifica&convalida Venezia--Novembre 2007 34

Zoom-in #1 Dynamic self-adapting service orchestration via BBC collaborazioni con L. Baresi, D. Bianculli, E. Di Nitto, S. Guinea, P. Spoletini Venezia--Novembre 2007 35

Web service orchestrations • L'orchestrazione di Web services con BPEL consente di sviluppare servizi complessi per composizione • BPEL viene esteso per consentire di denotare servizi partner astratti • Binding a servizi concreti realizzato a run-time, a causa del mondo aperto, poichè – i servizi possono cambiare nel tempo (in meglio o in peggio) – nuovi servizi si rendono disponibili (e si vuol sfruttare la loro disponibilità, che può Venezia--Novembre 2007 36 dipendere dal contesto)

Verifica&convalida + BBC fornisce flessibilità e dinamismo - BBC richiede perpetua V&V – late binding+composizione dinamica danno flessibilità al costo di ridotta affidabilità – l'intero spettro possibile di regimi di binding uno spettro completo di attività di V&V Venezia--Novembre 2007 37

2 tipi di convalida 1 linguaggio • ALBERT: un linguaggio in logica temporale per processi BPEL – può esprimere proprietà funzionale e nonfunzionali – utilizzabile per due tipi di convalida • design-time (model checking) – si assume che il mondo esterno soddisfi certe proprietà e sulla base di ciò – si garantisce che valgano certe proprietà del servizio composto • run-time (monitoring) – si verifica il mantenimento delle proprietà Venezia--Novembre 2007 38

Assume-guarantee • Un approccio potente alla progettazione e verifica – definire ciò che il mondo esterno deve garantire • si assume che valga e ci si fida che sia così – a ciò che a nostra volta dobbiamo garantire • abbiamo naturalmente l'onere della prova che sia davvero così • Naturalmente esiste l'onere di prova/check che ciò che si assume riguardo a X sia davvero garantito da X Venezia--Novembre 2007 39

Che succede se il contratto è violato? • Strategie di re-binding • Comportamenti autonomici – qui non ne parliamo Venezia--Novembre 2007 40

Il processo Tele. Assistance receive while pick invoke switch panic button invoke "mild" "high" Venezia--Novembre 2007 41

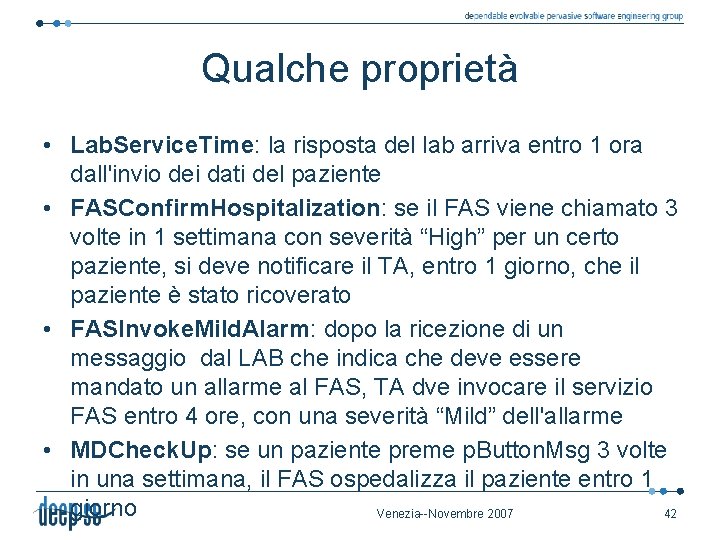

Qualche proprietà • Lab. Service. Time: la risposta del lab arriva entro 1 ora dall'invio dei dati del paziente • FASConfirm. Hospitalization: se il FAS viene chiamato 3 volte in 1 settimana con severità “High” per un certo paziente, si deve notificare il TA, entro 1 giorno, che il paziente è stato ricoverato • FASInvoke. Mild. Alarm: dopo la ricezione di un messaggio dal LAB che indica che deve essere mandato un allarme al FAS, TA dve invocare il servizio FAS entro 4 ore, con una severità “Mild” dell'allarme • MDCheck. Up: se un paziente preme p. Button. Msg 3 volte in una settimana, il FAS ospedalizza il paziente entro 1 giorno Venezia--Novembre 2007 42

Specifiche nonfunzionali performance response time throughtput dependability reliability availability richiedono tempo esplicito e una metrica la distanza tra tempi conteggi (negli intervalli di tempo) Venezia--Novembre 2007 43

ALBERT Un linguaggio temporale che predica su eventi e durate Consente di esprimere statement di Qo. S Le proprietà sono espresse come invarianti del processo Sintassi: Venezia--Novembre 2007 44

Stati • Semantica espressa con riferimento a sequenze di stati (con time-stamp) del processo BPEL Venezia--Novembre 2007 45

Esempi • Lab. Service. Time: la risposta del lab arriva entro 1 ora dall'invio dei dati del paziente on. Event(start_analyze. Data) → Within(on. Event(end_analyze. Data), 60) • MDCheck. Up: se un paziente preme p. Button. Msg 3 volte in una settimana, il FAS ospedalizza il paziente entro 1 giorno x(Becomes(count($alarm. Notif/level=`high’ ∧ x = $alarm. Notif/p. ID, on. Event(p. Button. Msg), 10080) = 3) → Within(on. Event(pat. Hospitalized. Msg) ∧ $pat. Hospitalized/p. Id=x, 1440)) Venezia--Novembre 2007 50

Esecuzione e monitoring via AOP Venezia--Novembre 2007 51

Valutazione di ALBERT a run time • Per le proprietà che fanno riferimento solo allo stato presente o alla storia passata – la storia è bounded • Per le proprietà che fanno riferimento al futuro – si genera un nuovo task parallelo, ma ancora si ha memoria bounded Venezia--Novembre 2007 52

Zoom-in #2 Design and accurate verification of Publish-Subscribe architectures joint work with L. Baresi, L. Mottola, L. Zanolin Venezia--Novembre 2007 53

Premise • Modern distributed applications for dynamic environments ask for a flexible and reconfigurable software infrastructure • Publish-Subscribe provides an answer to these needs – fostering an anonymous, implicit, multi-point communication paradigm • Hard to design and verify "global behavior" of composite applications – component interactions change dynamically – focus on each reactive component, "global picture" is missing – real-world Publish-Subscribe systems differ along Venezia--Novembre 2007 several dimensions 54

Variety of approaches (1) • From enterprise to embedded systems Enterprise Systems Sensor Networks Dynamic Topologies Venezia--Novembre 2007 55

Variety of approaches (2) Different guarantees provided Guarantee Choices Message Reliability Absent, Present Message Ordering Random, Pair-wise FIFO, Systemwide FIFO, Causal Order, Total Order Filtering Precise, Approximate Real-time Guarantees Absent, Present Subscription Propagation Delay Absent, Present Repliable Messages Absent, Present Message Priorities Absent, Present Queue Drop Policy None, Tail Drop, Priority Drop … … Venezia--Novembre 2007 56

Existing systems Guarantee JMS-compliant [jms. Spec] REDS [cugola 07 reds] DSWare [li 04 event] Message Reliability Present Absent Message Ordering Pair-wise FIFO Random Filtering Precise, Approximate Precise Real-time Guarantees Absent Present Subscription Propagation Delay Absent Present Repliable Messages Present Absent Message Priorities Present Absent Queue Drop Policy Priority Drop Tail Drop Venezia--Novembre 2007 57

Message ordering C 1 t 1: e 1 C 2 C 3 t 2: e 2 Venezia--Novembre 2007 58

Ordering of events Total ordering C 1 Hypothesis: C 1 generates e 1 for C 2, C 3 C 2 generates e 2 and then e 3 for C 3 e 3 generated by C 2 as a consequence of receipt of e 1 C 2 Causal ordering C 3 e 1 e 2 e 3 Ordering relative to sender C 1 C 2 C 3 e 1 None C 1 C 2 C 3 e 1 e 2 e 3 Venezia--Novembre 2007 59

A designer's workbench GOAL: assess design and detect design flaws prior to moving to implementation • Provide a model of the architecture • The model embodies the amount of detail that the designer wishes to express • The model is verified against certain properties • The model is changed or details are added as needed Venezia--Novembre 2007 60

State of the art • Model checking proposed to address the verification issue – standard tools (e. g. , SPIN) used to model both the application and the Pub. Sub infrastructure (e. g. , [garlan 03], [baresi ghezzi zanolin 03]) – fine-grained models unfeasible due to state space explosion – parametric models difficult due to little support for parameterization in the modeling language A change of perspective: embed the Pub. Sub communication paradigm within the model-checker Venezia--Novembre 2007 61

Our solution • Fine grained parametric models implemented in the model checker – Pub. Sub APIs as primitive constructs of the modeling language • easier to specify the application model • Domain-specific knowledge can achieve application- specific state abstraction – addresses the state space explosion problem Venezia--Novembre 2007 62

Performing the verification • • • Specify the application model using the Pub. Sub API Specify the properties to be checker (LTL) Select combination of Pub. Sub guarantees the application relies on Instantiate the parametric dispatcher within Bogor Depending on the verification outcome: – modify the application model – change the guarantees selected Allows one to explore the interplay between application and comm infrastructure Venezia--Novembre 2007 63

Pub. Sub APIs The Pub. Sub infrastructure is offered as a generic abstract data type � – each instance represents a connection to the Pub. Sub dispatcher – customized w. r. t. the type of messages used by the application – operations are used to issue subscriptions, publish messages, … typealias Message. Priority int (0, 9); enum Drop. Policy {TAIL_DROP, PRIORITY_DROP } extension Pub. Sub. Connection for polimi. bogorps. Pub. Sub. Module { typedef type<'a>; expdef Pub. Sub. Connection. type<'a> register<'a>(); expdef Pub. Sub. Connection. type<'a> register. With. Dropping<'a>(int, Drop. Policy); actiondef subscribe<'a>(Pub. Sub. Connection. type<'a>, 'a -> boolean); Subscriptions actiondef publish<'a>(Pub. Sub. Connection. type<'a>, 'a); as boolean actiondef publish. With. Priority<'a>(Pub. Sub. Connection. type<'a>, 'a, functions! Message. Priority); expdef boolean waiting. Message<'a>(Pub. Sub. Connection. type<'a>); actiondef get. Next. Message<'a>(Pub. Sub. Connection. type<'a>, Venezia--Novembre 2007 lazy 'a); 64

Using Pub. Sub APIs Publishes a message record My. Message {int value; } My. Message received. Event : = new My. Message; active thread Publisher() { My. Message published. Event = new My. Message; Pub. Sub. Connection. type<My. Message> ps; record My. Message {int value; } loc 0: // Connection setup fun is. Greater. Than. Zero(My. Message event) do { ps : = Pub. Sub. Connection. register<My. Message>(); } goto loc 1; returns boolean = event. value 0; loc >loc 1: // Publishing a message Defines a do { published. Event. value : =subscription 1; Pub. Sub. Connection. publish<My. Message>(ps, published. Event); } active thread Subscriber() { return; Pub. Sub. Connection. type<My. Message> ps; Issues a } loc 0: // Connection setup and subscription (matching) do { ps : = Pub. Sub. Connection. register<My. Message>(); subscription Pub. Sub. Connection. subscribe<My. Message>(ps, is. Greater. Than. Zero); } Receives a goto loc 1; message loc 1: // Message receive Venezia--Novembre 65 when Pub. Sub. Connection. waiting. Message<My. Message>(ps) do 2007 {

Representing the system state • Let the system state be described by a tuple: System. State = <T 1, T 2, …, Tn, Dispatcher. State> i-th thread (application component) state • In turn, let us also define Dispatcher. State = <Sub. Table, Routing. Data, M 1, M 2, …Mn> Subscriptions issued Bookkeeping data to model specific guarantees Venezia--Novembre 2007 Messages in transit 66

Domain-specific model checker state abstraction - Example 1 • A message is delivered to an application component if at least one of its subscriptions matches – the order in which subscriptions are examined is immaterial • We model the subscription table as a set Dispatcher. State = <Sub. Table, Routing. Data, M 1, M 2, …Mn> Venezia--Novembre 2007 67

Domain-specific model checker state abstraction - Example 2 • As messages are delivered, bookkeeping information must be stored at the dispatcher to enforce a specific message ordering – from the dispatcher perspective, they change every time a message is published • From the application perspective, the state of the incoming queue may be viewed as unchanged even though some messages directed to it have been issued Dispatcher. State = <Sub. Table, Routing. Data, M 1, M 2, …Mn> Venezia--Novembre 2007 68

Domain-specific model checker state abstraction - Example 3 • Publish-Subscribe often needs to duplicate messages • Message duplication does not affect the application state • All supporting data structures hidden in our Bogor extension Venezia--Novembre 2007 69

More on "why Bogor" • Multi-point communication feasible also with other tools (e. g. , using Promela channels) – cannot model dynamic sender-receiver pairs – cannot be detached to serve a different pair of processes – cannot model fine-grained guarantees Venezia--Novembre 2007 70

Evaluation • • A set of synthetic scenarios stressing sample Pub. Sub guarantees – 5 threads subscribing to messages coming from another thread Comparing against SPIN/Promela [zanolin 03 approach] Scenario Publish Ops. Bogor w/ Pub. Sub Memory Time SPIN/Promela Memory Time Causal 1 2 32. 8 Mb 103 sec 298. 3 Mb > 15 min Causal 2 5 45. 6 Mb 132 sec 589. 6 Mb > 1 hour Causal 3 7 52. 3 Mb 158 sec Out. Of. Mem Not. Completed Causal 4 10 61. 1 Mb 189 sec Out. Of. Mem Not. Completed Priorities 1 2 18. 3 Mb 47 sec 192 Mb > 10 min Priorities 2 5 26. 9 Mb 103 sec 471. 2 Mb > 30 min Priorities 3 7 37. 9 Mb 134 sec Out. Of. Mem Not. Completed Priorities 4 10 49. 1 Mb 163 sec Out. Of. Mem Not. Completed Venezia--Novembre 2007 71

Case study • An application for fire monitoring in a tunnel • Communication patterns expressed as subscriptions • A set of requirements – R 1 - when a truck enters the tunnel, ventilation must increase – R 2 - when temperature increases, smoke sensors must be queried – R 3 - when temperature increases, notify cs and contact fb to inspect the environment. It reports to cs which checks that control occurred – R 4 - messages from the control station to command the traffic lights must be delivered with a maximum delay of five time units • Requirements expressed in LTL • Pub. Sub guarantees initially set to DSWare Venezia--Novembre 2007 72

Verification - Step 1 • • The initial application model took message reliability for granted – R 1 (ventilation must increase when a truck enters the tunnel) fails immediately Message reliability currently investigated in embedded networked systems – assume it is provided by the communication infrastructure Select reliability R 1 fails Venezia--Novembre 2007 73

Verification - Step 2 • R 3 (… contact the fire brigade to inspect the environment and report to the control station) fails without causal ordering • CO is key in safety applications • Push CO in the Pub. Sub infrastructure Select CO R 3 fails Venezia--Novembre 2007 74

Verification - Step 3 Repeat publish until ACK • R 3 also requires the subscription from the fire brigade to propagate instantaneously • Unreasonable to assume in a distributed environment • Modify the application R 3 fails Venezia--Novembre 2007 75

Verification - Step 4 • R 2 (when temperature increases, smoke sensors must be queried) requires a query reply interaction • R 2 fails because of subscription propagation delays • Query-reply provided by embedded system middleware Select repliable messages R 2 fails Venezia--Novembre 2007 76

Verification - Step 5 • R 4 (messages … must be delivered with a maximum delay of five time units) requires RT • DSWare already provides it R 4 succeeds Venezia--Novembre 2007 77

Conclusions • A tool supporting exploration of the design space • Enables exploring the interplay between application and communication infrastructure • Proposed a change of perspective in the use of model checking – embed domain specific mechanisms and export them as primitive constructs of the modeling language • Make fine-grained, parametric models feasible Venezia--Novembre 2007 78

The end • Fundamental problems continue to exist in a new and more difficult form – Process level • combine process agility and product quality – harder for distributed and inter-organization developments – Product level • requirements and specification • architecture/implementation • verification Venezia--Novembre 2007 79

Acknowledgements • Projects Se. CSE, Cascadas, Plastic, Art. Deco • People – L. Baresi, E. Di Nitto, G. P. Picco, G. Cugola, S. Guinea, D. Bianculli, P. Spoletini, L. Mottola … student* Venezia--Novembre 2007 80

Some papers n n n n C. Ghezzi, L. Baresi, E Di Nitto "Towards Open-World Software". Computer, IEEE, Volume 39, Number 10: 36 -43, October 2006 L. Baresi, C. Ghezzi, and S. Guinea, "Smart Monitors for Composed Services", 2 nd Int. l Conf. on Service Oriented Computing. Nov. 2004 L. Baresi, C. Ghezzi, and S. Guinea "Towards Self-healing Compositions of Services" In Bernd J. Kraem er and Wolfgang A. Halang (eds. ) Contributions to Ubiquitous Computing. Volume 42 of Studies in Computational Intellligence, Springer, 2006 L. Baresi, E. Di Nitto, C. Ghezzi, S. Guinea "A Flexible Framework for the Deployment of Service-Centric Systems", Service Oriented Computing and Applications, 1, 1, 2007 L. Baresi, D. Bianculli, C. Ghezzi, P. Spoletini. Monitoring Web Service Orchestrations Using Timed WSCo. L Proc. of Int. l Conference on Web Services (ICWS), 2007 D. Bianculli, C. Ghezzi, Monitoring Conversational Web Services, SOSWE 2007. L. Baresi, D. Bianculli, C. Ghezzi, S. Guinea, P. Spoletini. Validation of Web service compositions. To appear on IEE Proceedings Software, 2007 L. Baresi, C. Ghezzi, and L. Mottola "On Accurate Automatic Verification of Publish-Subscribe Architectures", ICSE 2007 D. Bianculli, R. Jurca, W. Binder, C. Ghezzi, B. Faltings. Automated Dynamic Maintenance of Composite Services based on Service Reputation. In Proc. of Int. l Conf. on Service Oriented Computing (ICSOC), 2007 L. Zanolin, C. Ghezzi, and L. Baresi. "An Approach to Model and Validate Publish/Subscribe Architectures". In Proc. of the SAVCBS 03 Workshop, 2003 L. Baresi, C. Ghezzi, and L. Mottola. "Towards Fine-Grained Automated Verification of Publish-Subscribe Architectures". In Proc. of the 26 th Int. Conf. on Formal Methods for Networked and Distributed Systems (FORTE 06), 2006 L. Baresi, C. Ghezzi, and L. Mottola. "On Accurate Automatic Verification of Publish-Subscribe Architectures". Proc. of the 29 th Int. Conf. on Software Engineering (ICSE 07), 2007 Venezia--Novembre 2007 81 L. Baresi, G. Gerosa, C. Ghezzi, and L. Mottola. "Playing with Time in Publish. Subscribe using a Domain. Specific
