Software Automatisierung Produktion Industrie www SAPI de Ersatz

Software - Automatisierung - Produktion - Industrie www. SAPI. de Ersatz für COROS LS-C ?

Ausgangssituation – Enge Verzahnung mit Automatisierung – Komplette Neu-Projektierung, da keine Konvertierung von Projektierungsdaten (z. B. nach Win. CC) vorhanden – Unterschiedliche Bedienkonzepte – MMC Anschluss nicht verfügbar – Performanceeinbußen möglich Software - Automatisierung - Produktion - Industrie www. SAPI. de 2 www. SAPI. de Ø Ersatzteile nicht mehr verfügbar Ø Investition "Engineering" verloren ? Ø Alternative "neues B+B-System"

Die Lösung! Software - Automatisierung - Produktion - Industrie www. SAPI. de 3 www. SAPI. de 1. Neues Leitsystem 2. Migration auf WINCC 3. COROS LS-C ME

Ersatz für COROS LS-C ? Software - Automatisierung - Produktion - Industrie www. SAPI. de 4 www. SAPI. de 1. Neues Leitsystem 2. Migration auf V 5 3. COROS LS-C ME

Neues Leitsystem Ø Austausch und Neuprojektierung der B&B Hardware Ø Austausch und Neuprojektierung der AG‘s Ø Neuprojektierung aller Kommunikationen und Subcontrols Ø Wiederinbetriebnahme des Gesamtsystems Software - Automatisierung - Produktion - Industrie www. SAPI. de 5 www. SAPI. de Ø Ankopplung von bestehender E/A Peripherie

Ersatz für COROS LS-C ? Software - Automatisierung - Produktion - Industrie www. SAPI. de 6 www. SAPI. de 1. Neues Leitsystem 2. Migration auf WINCC 3. COROS LS-C ME

Migration auf WINCC Color Graphic Engineering-Station B&B Station Erweiterungen COROS Master Server OS - AG SIMATIC S 5 155 U SIMATIC-Voraussetzung SIMATIC S 5 155 U R I/O A D R I/O A Ü CPU 948 Ü CP 143 oder CP 1430 Ü 30 k. Worte = 60 k. Byte SIMATIC S 7 -400 Profibus DP D Software - Automatisierung - Produktion - Industrie www. SAPI. de 7 www. SAPI. de Profibus DP

Migration auf WINCC Ø Austausch und Neuprojektierung der B&B Hardware Ø Keine Kosten auf der Automatisierungsseite (AG) für Neuprojektierung Neuinbetriebnahme Verkabelung E/A-Peripherie Umschulung Ihres Bedienpersonals Ø Gleiche Bedienphilosophie Ø Minimaler Anlagenstillstand Software - Automatisierung - Produktion - Industrie www. SAPI. de 8 www. SAPI. de – – –

Was kostet eine Migration auf WINCC Ø OS Client RT Lizenz pro Client – WINCC ca. 5. 000 € Ø OS Server RT Lizenz pro Server – WINCC, CP 1613 ca. 12. 000 € Software - Automatisierung - Produktion - Industrie www. SAPI. de 9 www. SAPI. de Ø Engineering Station Lizenz, 1 x – WINCC, CP 1613 ca. 14. 000 €

Was kostet eine Migration auf WINCC Ø Hardware – Netzwerkkomponenten je nach Wunsch – Arbeitsplatzrechner je nach Wunsch – Serverrechner je nach Wunsch Ø Engineering Software - Automatisierung - Produktion - Industrie www. SAPI. de 10 www. SAPI. de – Engineering-Aufwand ja nach Systemgröße und Version, ca. 1 -2 Mann Monate – Anpassung Subcontrols

Ersatz für COROS LS-C ? Software - Automatisierung - Produktion - Industrie www. SAPI. de 11 www. SAPI. de 1. Neues Leitsystem 2. Migration auf V 5 3. COROS LS-C ME

Software - Automatisierung - Produktion - Industrie www. SAPI. de 12 www. SAPI. de Beispiel einer Konfiguration COROS LS-C

Software - Automatisierung - Produktion - Industrie www. SAPI. de 13 www. SAPI. de Beispiel einer Konfiguration COROS LS-C ME

Vorteile von LS-C ME (1) Ø Standard-Rechner einsetzbar Ø Verwendung von Windows 2000 / XP Ø Performancesteigerung Ø Nutzung von aktuellen Standard-Druckern – Einsatz moderner Sicherungsmethoden – Nutzung von Netzlaufwerken – Nutzung von Netzwerkdruckern Software - Automatisierung - Produktion - Industrie www. SAPI. de 14 www. SAPI. de Ø Integration in bestehende Netzwerke

Vorteile von LS-C ME (2) Ø Erhöhung der Ausfallsicherheit möglich, durch – RAID-Controller – Hochverfügbare Server Ø Einfache Datensicherung Ø Fernwartung, Fernbedienung (z. B. pc. Anywhere) Ø Operator-Station gleichzeitig auch für andere Anwendungen nutzbar Ø Multi-Monitoring möglich Software - Automatisierung - Produktion - Industrie www. SAPI. de 15 www. SAPI. de – Über Netzwerk möglich – Disaster Recovery, z. B. mit Norton Ghost

Umstieg nach LS-C ME Ø LS-C ME ist kompatibel, d. h. keine Änderungen Ø Beim Umstieg von LS-C 5. 72 ist nicht einmal ein Onlinesetzen erforderlich Ø Konvertierung der Disketten (5¼" bzw. 3½" i. RMX Format) erfolgt durch Dritte Ø Das alte System bleibt unverändert, d. h. ein Rückstieg ist jederzeit möglich Ø Projektierbarkeit bleibt vollständig erhalten Software - Automatisierung - Produktion - Industrie www. SAPI. de 16 www. SAPI. de – in der Projektierung oder – im Hostsystem erforderlich

Voraussetzungen für den Umstieg Ø Ausgangsbasis LS-C Version 5. 72 – ein evtl. Upgrade ist auf neuer Plattform möglich Ø Hardware-Plattform Ø Software Installation Ø Projektierung ggf. auf 5. 72 konvertieren, die entsprechenden Scriptfiles werden mitgeliefert (Version 7. 1) Software - Automatisierung - Produktion - Industrie www. SAPI. de 17 www. SAPI. de – CP-Cxx gegen CP-CLAN austauschen – OS-Cxx durch Windows 2000 / XP Rechner ersetzen – LAN-Verbindung herstellen

Einschränkungen von LS-C ME Software - Automatisierung - Produktion - Industrie www. SAPI. de 18 www. SAPI. de Ø Lichtgriffel wird nicht unterstützt Ø Touch-Screen derzeit nicht implementiert Ø Grafikauflösung eingeschränkt, d. h. Unterschiede in der Bildgeometrie möglich Ø Prozessbedientastaturen müssen über Konverter angeschlossen werden Ø CP-Drucker müssen (dürfen!) als Netzwerkdrucker installiert werden

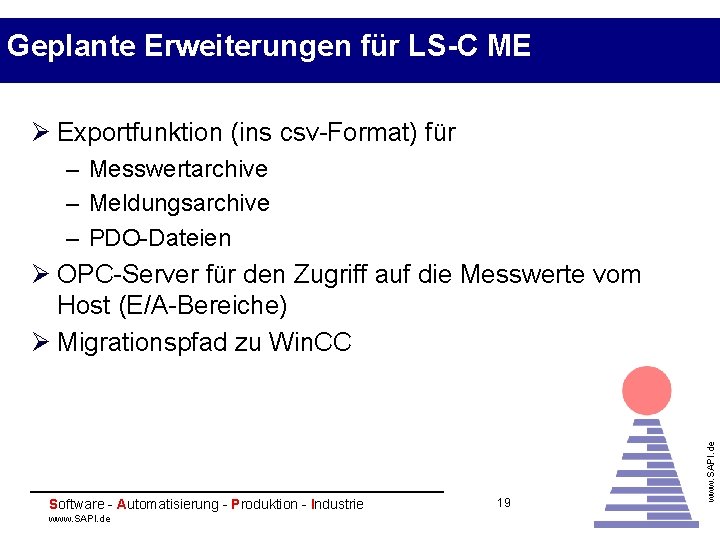

Geplante Erweiterungen für LS-C ME Ø Exportfunktion (ins csv-Format) für – Messwertarchive – Meldungsarchive – PDO-Dateien Software - Automatisierung - Produktion - Industrie www. SAPI. de 19 www. SAPI. de Ø OPC-Server für den Zugriff auf die Messwerte vom Host (E/A-Bereiche) Ø Migrationspfad zu Win. CC

Software Architektur LS-C ProzeßDatenabbild Meldungsbearbeitung Meßwertbearbeitung Hostkommunikation Bildaktualisierung Simatic S 5 Simicro MMC CP-Cx VDU-Kommunikation Darstellung Software - Automatisierung - Produktion - Industrie www. SAPI. de OT-Cx Darstellung 20 www. SAPI. de OS-Cx Dialoge + Masken CP-Kommunikation Editoren PDO Datenhaltung Meldungs. Archiv Meßwert. Archiv Dialoge + Masken CP-Kommunikation

Software Architektur LS-C ME Simatic S 5 Hostkommunikation CP-CLAN Simicro MMC TCP/IP Darstellung Software - Automatisierung - Produktion - Industrie www. SAPI. de OS-C ME Darstellung 21 www. SAPI. de OS-C ME Dialoge + Masken Editoren ProzeßDaten-abbild PDO Datenhaltung Meldungsbearbeitung Meßwert-Archiv Meldungs. Archiv Bildaktualisierung Dialoge + Masken Host-Kommunikation

Migrationspfad zu Win. CC Simatic S 5 Hostkommunikation CP-CLAN Simicro MMC TCP/IP Host-Kommunikation Prozeß-Datenabbild OPC-Server Software - Automatisierung - Produktion - Industrie www. SAPI. de 22 www. SAPI. de B+B-System z. B. Win. CC

Was kostet ein Umstieg auf LS-C ME? Ø Lizenzen – OS-C ME Masterlizenz – OS-C ME Slavelizenz 12. 500 € 8. 500 € Ø Hardware – CP-C ME – Netzwerkkomponenten je nach Wunsch – Arbeitsplatzrechner je nach Wunsch ca. 5. 500 € Ø Engineering Software - Automatisierung - Produktion - Industrie www. SAPI. de 23 www. SAPI. de – Engineering-Aufwand ja nach Systemgröße und Version, ca. 1 -2 Mann Tage

Wann können Sie umsteigen? Ø Lieferfreigabe V 7. x April 2003 Software - Automatisierung - Produktion - Industrie www. SAPI. de 24 www. SAPI. de – Mit allen vorhanden funktionen

Welchen Nutzen bringt LS-C ME? Software - Automatisierung - Produktion - Industrie www. SAPI. de 25 www. SAPI. de Ø Lösung der Ersatzteilprobleme durch Standard. Hardware Ø 10 Jahre Liefer- und Supportgarantie Ø Einfachere Administration durch zeitgemäßes Betriebssystem

Fragen SAPI Software Gmb. H 67346 SPEYER Fon: +49 (0) 6232 6018 0 Fax: +49 (0) 6232 6018 50 Software - Automatisierung - Produktion - Industrie www. SAPI. de 26 www. SAPI. de Email: INFO@SAPI. de
