DEFINICJA I RODZAJE SOCZEWEK • Soczewką sferyczną nazywamy ciało przeźroczyste ograniczone dwiema powierzchniami kulistymi (wypukłymi lub wklęsłymi)lub jedną powierzchnią kulistą, a jedną płaską. • Podstawowe rodzaje soczewek – soczewki skupiające – soczewki rozpraszające informatyka + 3

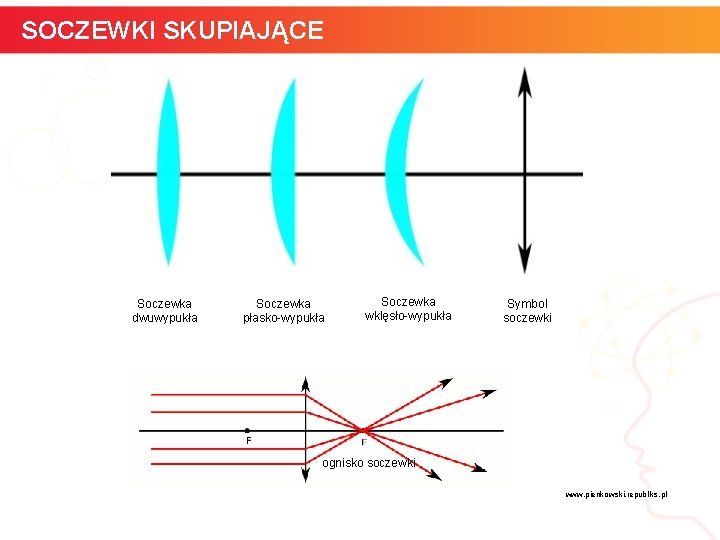

SOCZEWKI SKUPIAJĄCE Soczewka dwuwypukła Soczewka płasko-wypukła Soczewka wklęsło-wypukła Symbol soczewki ognisko soczewki www. pienkowski. republiks. pl

SOCZEWKI ROZPRASZAJĄCE Soczewka wypukło-wklęsła Soczewka płasko-wklęsła Soczewka dwuwklęsła Symbol soczewki pozorne ognisko soczewki www. pienkowski. republiks. pl informatyka + 5

OBRAZ W SOCZEWCE SKUPIAJĄCEJ informatyka + 6

OBRAZ W SOCZEWCE SKUPIAJĄCEJ informatyka + 7

OBRAZ W SOCZEWCE SKUPIAJĄCEJ F informatyka + F 8

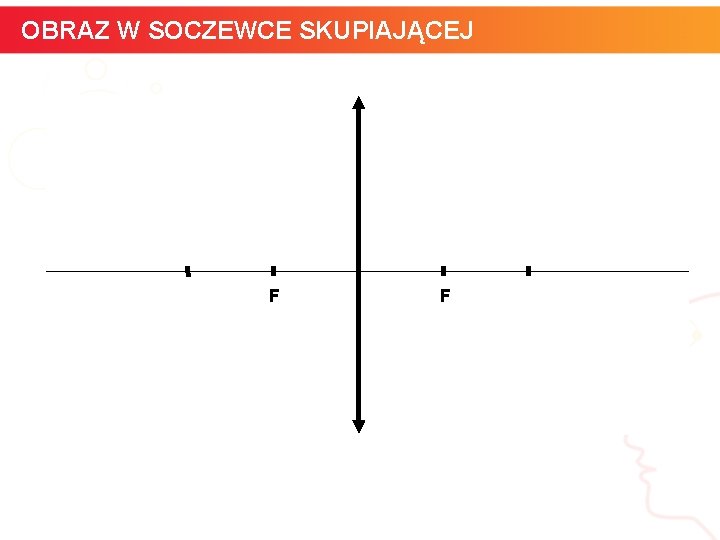

OBRAZ W SOCZEWCE SKUPIAJĄCEJ F informatyka + F 9

OBRAZ W SOCZEWCE SKUPIAJĄCEJ F informatyka + F 10

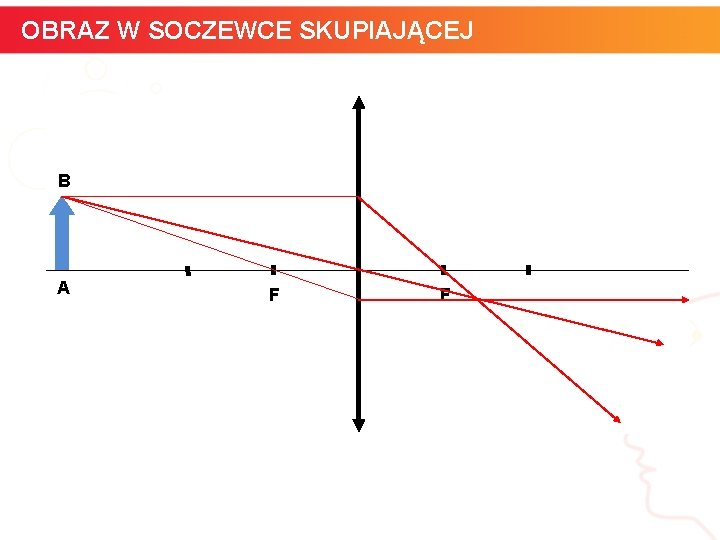

OBRAZ W SOCZEWCE SKUPIAJĄCEJ B A F informatyka + F 11

OBRAZ W SOCZEWCE SKUPIAJĄCEJ B A F informatyka + F 12

OBRAZ W SOCZEWCE SKUPIAJĄCEJ B A F informatyka + F 13

OBRAZ W SOCZEWCE SKUPIAJĄCEJ B A F informatyka + F 14

OBRAZ W SOCZEWCE SKUPIAJĄCEJ B promienie charakterystyczne A F informatyka + F 15

OBRAZ W SOCZEWCE SKUPIAJĄCEJ B promienie charakterystyczne A F informatyka + F 16

OBRAZ W SOCZEWCE SKUPIAJĄCEJ B promienie charakterystyczne A’ A F F B’ informatyka + 17

OBRAZ W SOCZEWCE SKUPIAJĄCEJ Cechy obrazu • rzeczywisty • odwrócony • zmniejszony B promienie charakterystyczne A’ A F F B’ f x y informatyka + 18

OBRAZ W SOCZEWCE ROZPRASZAJĄCEJ F’ informatyka + F’ 19

OBRAZ W SOCZEWCE ROZPRASZAJĄCEJ F’ informatyka + F’ 20

OBRAZ W SOCZEWCE ROZPRASZAJĄCEJ B A F’ informatyka + F’ 21

OBRAZ W SOCZEWCE ROZPRASZAJĄCEJ promienie charakterystyczne B A F’ informatyka + F’ 22

OBRAZ W SOCZEWCE ROZPRASZAJĄCEJ promienie charakterystyczne B A F’ informatyka + F’ 23

OBRAZ W SOCZEWCE ROZPRASZAJĄCEJ promienie charakterystyczne B A F’ informatyka + F’ 24

OBRAZ W SOCZEWCE ROZPRASZAJĄCEJ promienie charakterystyczne B A F’ informatyka + F’ 25

OBRAZ W SOCZEWCE ROZPRASZAJĄCEJ promienie charakterystyczne B B’ A F’ A’ informatyka + F’ 26

OBRAZ W SOCZEWCE ROZPRASZAJĄCEJ Cechy obrazu • pozorny • prosty • zmniejszony promienie charakterystyczne B B’ A F’ A’ informatyka + F’ 27

OBRAZ W SOCZEWCE ROZPRASZAJĄCEJ Cechy obrazu • pozorny • prosty • zmniejszony promienie charakterystyczne B B’ A F’ A’ y F’ f x informatyka + 28

RÓWNANIE SOCZEWKI, ZDOLNOŚĆ SKUPIAJĄCA Soczewka skupiająca Soczewka rozpraszająca Zdolność skupiająca soczewki D - dioptria Jedna dioptria 1 D jest to zdolność skupiająca soczewki o ogniskowej f = 1 m. informatyka + 29

UKŁAD SOCZEWEK Układem soczewek nazywamy zestaw kilku soczewek mających wspólną oś optyczną. f 1 f 2 f 3 Zdolność skupiającą układu soczewek obliczamy jako sumę zdolności skupiającej poszczególnych soczewek. informatyka + 30
