SNMP Simple Network Management Protocol Grupo 3 Alysson

SNMP Simple Network Management Protocol Grupo 3 Alysson Santos Anderson Lopes Diego Riff Felipe Albuquerque Rafael Borda

Necessidade do gerenciamento de Redes ? Crescimento da Internet Controle do Sistema Monitorar Links Roteadores Arquivos de configuração

Uso do Gerenciamento de Redes Falha em uma interface Monitoração de Hospedeiro Monitorar Tráfego

Uso do Gerenciamento de Redes ? Detecção de mudanças rápidas na tabel a de roteamento Detecção de Intrusos

Áreas de Gerenciamento de: Desempenho Falhas Configuração Contabilização Segurança

Gerenciamento de rede Inclui disponibilizacao, integracao e a coodernacao de elementos de hardware, software e humanos, para monitorar, testar, consultar, configurar, Analisar, avaliar e controlar os recursos. E exigencia de 3 elementos operacionais, Desempenho e qualidade de servico em tempo real.

Exemplo Prático Mapa da Rede UFPE

Exemplo Prático Programa de Gerenciamento

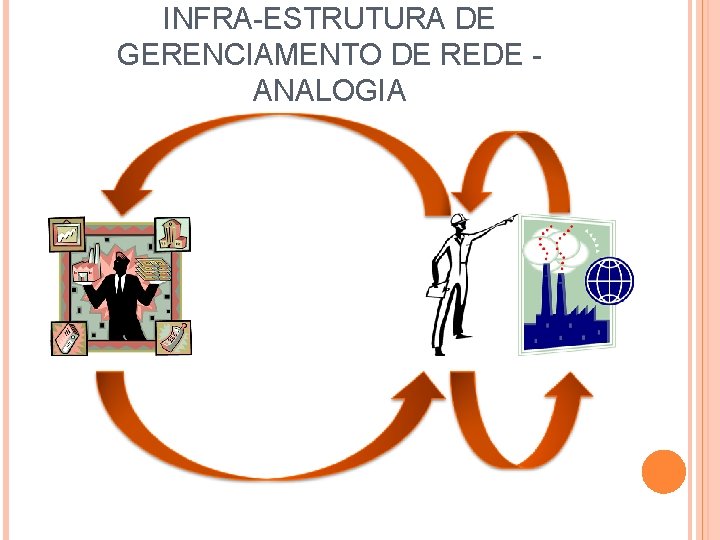

INFRA-ESTRUTURA DE GERENCIAMENTO DE REDE ANALOGIA

INFRA-ESTRUTURA DE GERENCIAMENTO DE REDE Agente de gerenciamento

PRINCIPAIS COMPONENTES Entidade gerenciadora O Dispositivo gerenciado A Diretor na analogia filial na analogia Protocolo de gerenciamento Os documentos e relatórios que permitem o Diretor tomar conhecimento de problemas e agir caso necessário

ENTIDADE GERENCIADORA Aplicação controlada pelo gerente da rede Executada na Central de Gerencia de Rede (Network Operations Center – NOC) Através dela o gerente pode monitorar e tomar ações para controlar o comportamento assim como dispositivos da rede

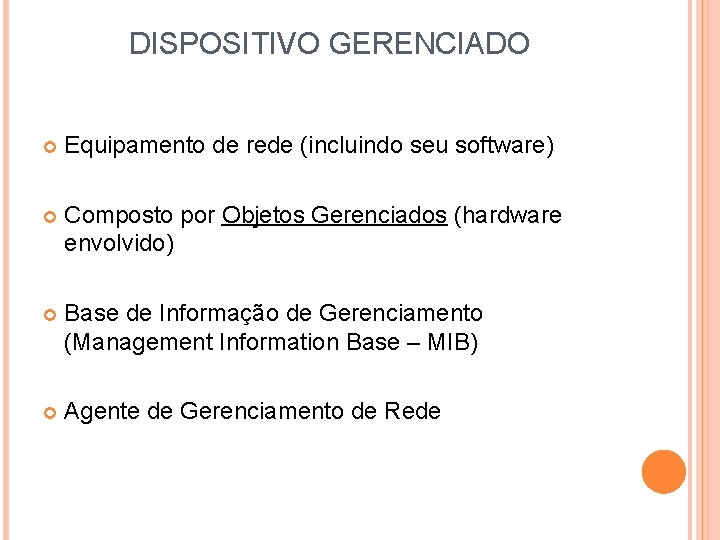

DISPOSITIVO GERENCIADO Equipamento de rede (incluindo seu software) Composto por Objetos Gerenciados (hardware envolvido) Base de Informação de Gerenciamento (Management Information Base – MIB) Agente de Gerenciamento de Rede

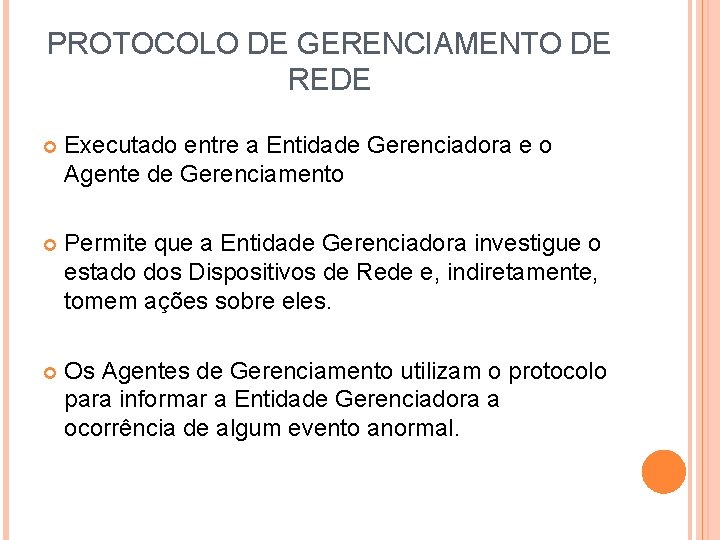

PROTOCOLO DE GERENCIAMENTO DE REDE Executado entre a Entidade Gerenciadora e o Agente de Gerenciamento Permite que a Entidade Gerenciadora investigue o estado dos Dispositivos de Rede e, indiretamente, tomem ações sobre eles. Os Agentes de Gerenciamento utilizam o protocolo para informar a Entidade Gerenciadora a ocorrência de algum evento anormal.

PADRÕES DE GERENCIAMENTO DE REDE OSI CMISE/CMIP Common Management Service/Common Management Information Protocol SNMP Simple Network Management Protocol

SNMP Não tão simples quanto a palavra “Simple” da sua sigla sugere Evolução do SGMP (Simple Gateway Monitoring Protocol), o que permitiu projeto, implementação e disponibilização em poucos meses Evoluções: SNMPv 1, SNMPv 2 e SNMPv 3

ESTRUTURA DE GERENCIAMENTO DE REDE DA INTERNET Constituída por 4 partes básicas: Definição dos objetos de gerenciamento de rede Objetos MIB Linguagem de definição de dados SMI (Structure of Management Information) Protocolo SNMP Capacidade de segurança e de administração Implementada a partir do SNMPv 3

ASN. 1 (ABSTRACT SYNTAX NOTATION. 1) Sistemas de informação distribuídos precisam acessar informações remotamente entre si

ASN. 1 (ABSTRACT SYNTAX NOTATION. 1) Diferentes arquiteturas de computadores, diferentes sistemas operacionais e diferentes compiladores têm diferentes convenções de armazenamento de dados em memória. Struct { char code; int x; } test; test. x = 259; teste. code = ‘a’; test. code test. x a test. code a 000000011 test. x 00000011 00000001

ASN. 1 (ABSTRACT SYNTAX NOTATION. 1) Codificação de números inteiros Little-endian Big-endian Como os protocolos da camada de rede devem enfrentar o problema? O nível de apresentação que provê as funções que definem, através do uso de regras de codificação a sintaxe de transferência para a informação sendo transportada durante a comunicação

ASN. 1 (ABSTRACT SYNTAX NOTATION. 1)

ASN. 1 (Abstract Syntax Notation. 1) Norma ISO e ITU de codificação formal e abstrata para descrever dados transmitidos por uma extensa gama de aplicações Internet Redes Inteligentes Telefones celulares Vo. IP TV Digital

ASN. 1 (ABSTRACT SYNTAX NOTATION. 1) Define estruturas de dados Local onde se encontra Define tipos de dados Boolean, Integer, Octet. String Codificação Como seqüência de bytes representamum valor

ASN. 1 (ABSTRACT SYNTAX NOTATION. 1) Type: : = Builtin. Type|Defined. Type Builtin. Type: : = Boolean. Type| Integer. Type| Bit. String. Type| Octet. String. Type| Null. Type| Sequence. Of. Type| Set. Of. Type| Choice. Type| Tagged. Type| Any. Type| Character. Set. Type| Useful. Type|

SMI – STRUCTURE OF MANAGEMENT INFORMATION Conjunto de regras que define como uma MIB é especificada Baseada na ASN. 1 Tipos Primitivos: INTEGER, Unsigned 32, OCTET STRING, Counter 32, Endereço IP, OBJECT IDENTIFIER. . .

SMI – STRUCTURE OF MANAGEMENT INFORMATION OBJECT-TYPE Tablas, Linhas, Folhas Cláusulas: SYNTAX, MAX-ACCESS, STATUS, DESCRIPTION ip. In. Delivers OBJECT TYPE SYNTAX Counter 32 MAX-ACCESS read-only STATUS current DESCRIPTION “The total number of input datagrams successfully delivered to IP user- protocols (including ICMP)” : : = { ip 9}

VALORES ESPECIAIS PARA SYNTAX INTEGER { gateway(1), host(2) } SYNTAX INTEGER { other(1), invalid(2), direct(3), indirect(4) } SYNTAX OCTET STRING (SIZE (0. . 9)) tamanho variável SYNTAX OCTET STRING (SIZE (6)) tamanho fixo "SYNTAX" "SEQUENCE" "OF" <Sequence. Name>

SMI – STRUCTURE OF MANAGEMENT INFORMATION Módulos Agrupam objetos relacionados entre si formando MIBs MODULE-IDENTITY ip. MIB MODULE-IDENTITY LAST-UPDATED “ 941101000 Z” ORGANIZATION “IETF SNMPv 2 “Working Group” CONTACT-INFO “ Keith Mc. Cloghrie ……” DESCRIPTION “The MIB module for managing IPand ICMP implementations, but excluding the management of IP routes. ” REVISION “ 019331000 Z” ……… : : = {mib-2 48}

SMI – STRUCTURE OF MANAGEMENT INFORMATION NOTIFICATION-TYPE MODULE-COMPILANCE AGENT-CAPABILITIES

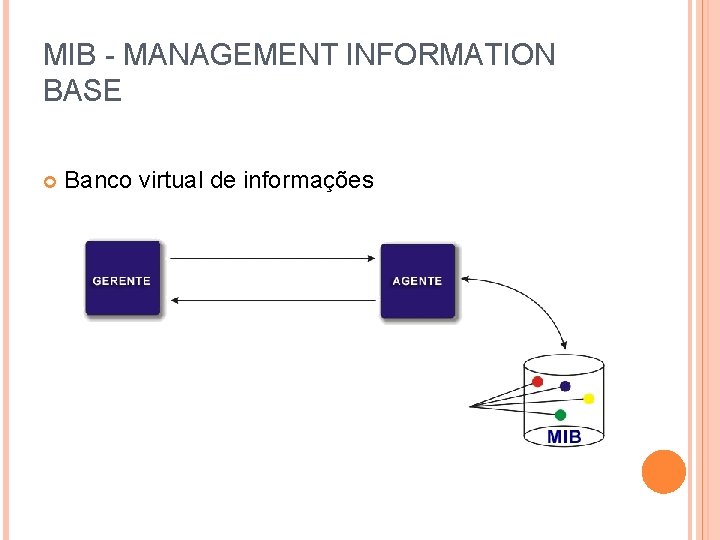

MIB - MANAGEMENT INFORMATION BASE Banco virtual de informações

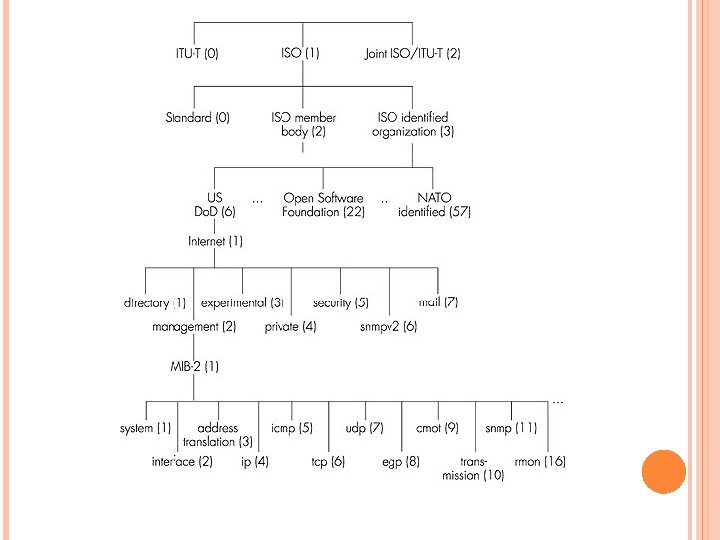

NOMEAÇÃO DE OBJETOS Como nomear todos os objetos e modelos? ISO Object Identifier tree: Nomeação hierárquica Folhas = objetos gerenciados

OBJECT IDENTIFIER (OID) Identifica unicamente cada objeto na MIB internet OBJECT IDENTIFIER : = iso(1) org(3) dod(6) 1} ou { 1 3 6 1 } ou 1. 3. 6. 1 { iso org dod internet mgmt mib-2 tcp. Conn. Table 1 3 6 1 2 1 6 13 : : = { ip 9}

OPERAÇÕES DO SNMPV 2 O SNMP é usado para transportar informações MIB. Modo Comando-Reposta. Mensagem Trap (Evento Excepcional). Queda de uma interface. Congestionamento atinge um nível alto.

SNMPV 2 – TIPOS DE MENSAGEM O SNMP define 7 tipos de mensagem ou PDUs: Get. Request Get. Next. Request Get. Bulk. Request Inform. Request Set. Request Response SNMPv 2 Trap.

SNMPV 2 – PDU FORMAT

SNMPV 3 – SEGURANÇA E ADMINISTRAÇÃO

SNMPV 3 – SEGURANÇA E ADMINISTRAÇÃO Criptografia Baseada no DES. Segurança Baseada no usuário.

SNMPV 3

DÚVIDAS
