SNMP getrequest NMS Agent UDP port 161 getresponse

Πακέτα - Εντολές SNMP • get-request (NMS Agent, UDP port 161) • get-response (Agent NMS) • get-next-request (NMS Agent) • walk (NMS Agent) • get-bulk-request (NMS Agent) • set-request (NMS Agent) • trap (Agent NMS, UDP port 162) sys. Up. Time. 0 : To 0 υποδηλώνει την τιμή του αντικειμένου sys. Up. Time -c (community)options: {public, private} Παραδείγματα Εντολών SNMP v 1/v 2 snmpget –v 1 –c public 147. 102. 13. 19 system. sys. Up. Time. 0 (ερώτημα για τιμή system. sys. Up. Time του IP 147. 102. 13. 19) snmpwalk –v 2 c –c private maria. netmode. ece. ntua. gr (ερώτημα για όλο το υποδένδρο της mib. IΙ που αφορά στον κόμβο maria. netmode. ece. ntua. gr) 6

ΤΥΠΟΙ ΑΝΤΙΚΕΙΜΕΝΩΝ Syntax • • • INTEGER (μπορεί να χρησιμοποιηθεί και για λίστα απαρίθμησης) Integer 32 Unsigned 32 Counter 32 & Counter 64 Gauge 32 Timeticks (εκατοστά του δευτερολέπτου, όπως μετρούνται στο σύστημα) OCTET STRING OBJECT IDENTIFIER Opaque Row. Status (TC) Display. String (TC) Ip. Address (TC) Max 0 Gaug 8

Παράδειγμα Ορισμού Αντικειμένου MIB-II: sys. Up. Time OBJECT-TYPE SYNTAX Time. Ticks ACCESS read-only STATUS mandatory DESCRIPTION "The time (in hundredths of a second) since the network management portion of the system was last re-initialized. " : : = { system 3 } (Το αντικείμενο sys. Up. Time είναι το 3ο κάτω από τον κόμβο system της MIB-II) 10

Ορισμός Πινάκων (2/3) vΠαράδειγμα ορισμού πίνακα από την ΜΙΒ-II RFC 1213 (SMIv 1) if. Table OBJECT-TYPE SYNTAX SEQUENCE OF If. Entry … : : = { interfaces 2 } if. Entry OBJECT-TYPE SYNTAX If. Entry … INDEX { if. Index } : : = { if. Table 1 } If. Entry : : = SEQUENCE { if. Index INTEGER, if. Type INTEGER, if. In. Octets Counter, if. Out. Octets Counter}

Ορισμός Πινάκων (3/3) vΠαράδειγμα ορισμού πίνακα από την ΜΙΒ-II RFC 1213 (συνέχεια) if. Index OBJECT-TYPE SYNTAX INTEGER … : : = { if. Entry 1 } if. Type OBJECT-TYPE SYNTAX INTEGER { ethernet-csmacd(6) loopback(24)} … : : = { if. Entry 2 } if. In. Octets OBJECT-TYPE SYNTAX Counter … : : = { if. Entry 3 } if. Out. Octets OBJECT-TYPE … … … if. Index if. Type if. In. Octets if. Out. Octets 1 loopback (24) 0 0 2 ethernet-csmacd (6) 25 40 3 ethernet-csmacd (6) 300 500

Αναζήτηση πεδίου στον πίνακα mibΙΙ(1) Ερώτηση για τα In. Octets στο 2ο Ethernet Interface θα γίνει: 2. 2. 1. 3. 3 system(1) interfaces(2) if. Table(2) at(3) Στήλη Γραμμή (που προσδιορίζεται από το δείκτη) if. Entry(1) ή interfaces. if. Table. if. Entry. if. In. Octets. 3 if. Index if. Type if. In. Octets if. Out. Octets 1 loopback(24) 0 0 2 ethernet-csmacd(6) 25 40 3 ethernet-csmacd(6) 300 500

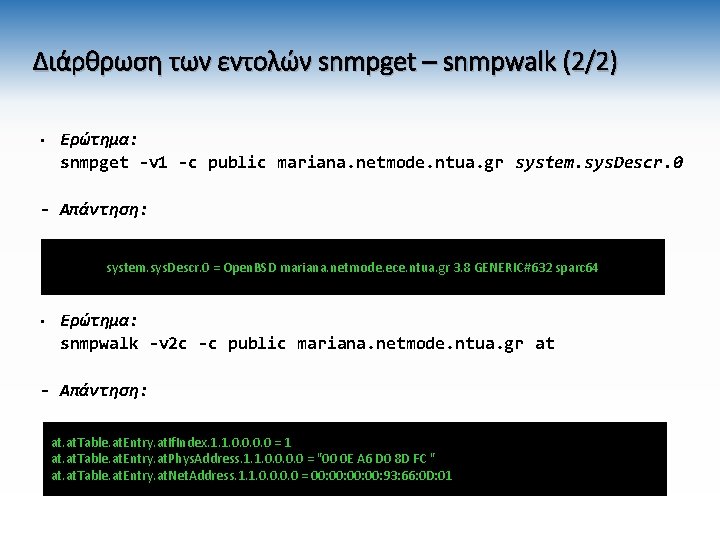

Διάρθρωση των εντολών snmpget – snmpwalk (2/2) • Ερώτημα: snmpget -v 1 -c public mariana. netmode. ntua. gr system. sys. Descr. 0 - Απάντηση: system. sys. Descr. 0 = Open. BSD mariana. netmode. ece. ntua. gr 3. 8 GENERIC#632 sparc 64 • Ερώτημα: snmpwalk -v 2 c -c public mariana. netmode. ntua. gr at - Απάντηση: at. Table. at. Entry. at. If. Index. 1. 1. 0. 0 = 1 at. Table. at. Entry. at. Phys. Address. 1. 1. 0. 0 = "00 0 E A 6 D 0 8 D FC " at. Table. at. Entry. at. Net. Address. 1. 1. 0. 0 = 00: 00: 93: 66: 0 D: 01
