SNMP事始め 2006/01/28　NISOC冬合宿 Katsuichi Ishimoto otegami@ishimoto. jp

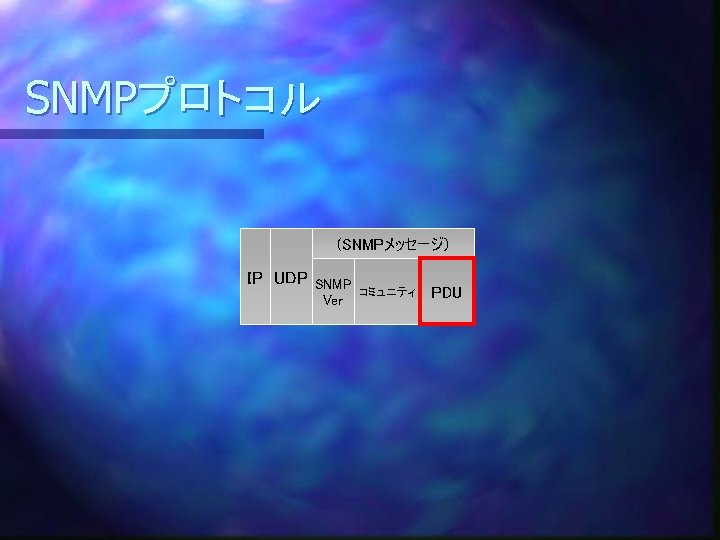

SNMPについて（２） 要求 n 応答 n 通知（Trap） n n PDU(Protocol Data Unit) 要求 応答 n Get Request n Get Response n Get Next Request n Trap n Set Request

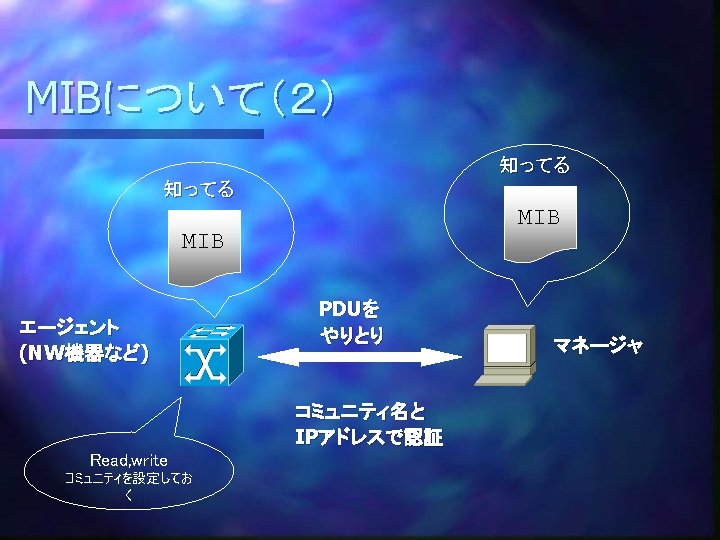

MIBについて n MIB (Management Information Base) n 標準MIB RFC 1156 n Private MIB n MIB-2(MIB内のサブツリー) RFC 1213

SNMPプロトコル(Trap) エージェントの IPアドレス 起動からの 経過時間 (Objectデータ) Generific Specific PDU Enterprise Agent Trap Type 値 アドレス Type ４ 4. Trap が入る メーカ 値 Time Stamp 0. Cold Start 1. Walm Start 2. Link Down 3. Link Up 4. authentication Failure 5. egp neighbor loss 6. その他のTrap DATA 1 OID 値 DATA 2 OID 値 Generic Trap Type を 6(その他) にすると ここが使える OID: オブジェクトID 値: オブジェクトID内 に格納されている 数値

OID n OID (オブジェクトID) 値や状態フラグが収められる場所のID iso(1) org(3) dod(6) directory(1) Internet(1) mgmt(2) private(4) experimental(3) mib 2(1) system(1) interface(2) at(3) →MIB 2の出発点は、1. 3. 6. 1. 2. 1

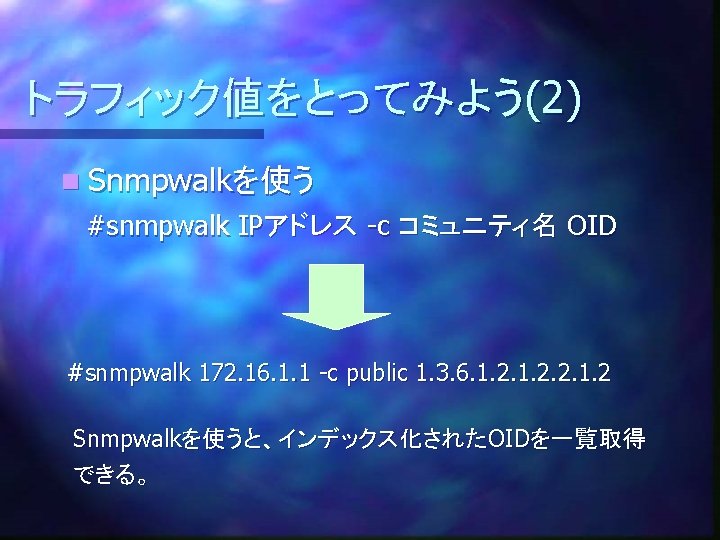

snmpコマンド群 n net-snmp (旧ucd-snmp) 各種OSで動作する、SNMPを取り扱う ためのコマンド群とデーモン http: //net-snmp. sourceforge. net/ snmpbulkget snmptable snmpvacm snmpbulkwalk snmpgetnext snmptest Snmpwalk snmpconf snmpinform snmptranslate Snmpdelta snmpnetstat snmptrap snmpdf snmpset snmpusm snmpd

便利なSNMPツール ・Advent. Net Manage Engine OPManager (5ノード監視まではトライウェア　統合監視ソフト　おすすめ) http: //www. adventnet. co. jp/products/opmanager/ ・milusoft Snmp. Monitor (IPv 6対応・フリー　MIB一覧取得に便利) http: //www. milu. jp/Snmp. Monitor/ ・Net-SNMP(事実上必須といってもいいでしょう) http: //net-snmp. sourceforge. net/
