Snímače síly a zrychlení Snímače síly a) piezoelektrické snímače síly Piezoelektrický jev - deformací krystalu vzniká elektrický náboj, který je úměrný deformaci a tedy i síle, která ji vyvolala. - tento efekt můžeme využít k měření síly - piezoelektrický jev má např. čistý křemen (Si. O 2)

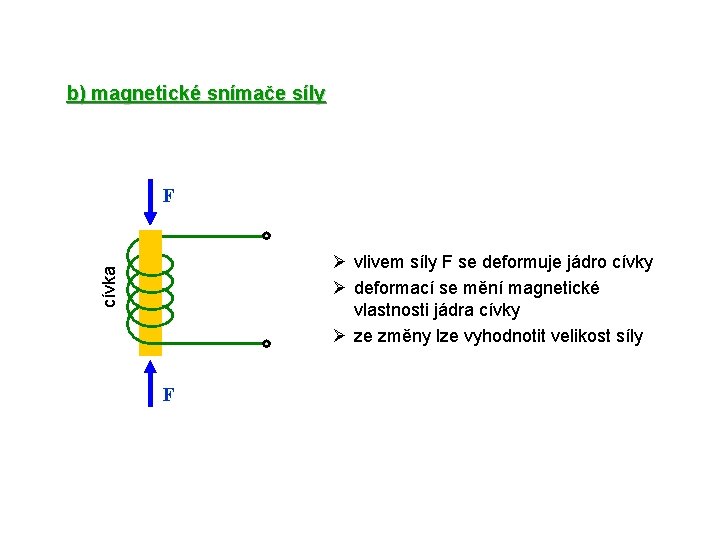

b) magnetické snímače síly F cívka Ø vlivem síly F se deformuje jádro cívky Ø deformací se mění magnetické vlastnosti jádra cívky Ø ze změny lze vyhodnotit velikost síly F

c) tenzometrické snímače síly měří se změna elektrického odporu tzv. tenzometru: R. . . elektrický odpor j. . . měrný el. odpor l. . . délka drátku S. . . průřez drátku Ø tenzometr se nalepí na měřený materiál a tak kopíruje jeho deformace Ø natažením drátku se zvětší jeho délka a zmenší průřez, takže se zvětší jeho odpor Ø používá se k měření deformací, napětí a sil papír odporový drátek

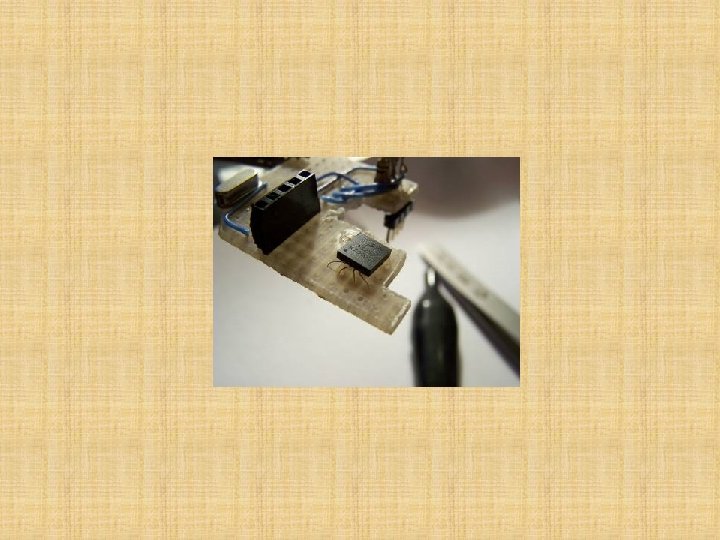

Snímače zrychlení = akcelerometry využíváme vztah mezi silou a zrychlením: F = m · a a) piezoelektrické akcelerometry seismická hmota Zrychlení a působící na seismickou hmotu o hmotnosti m vyvolává setrvačnou sílu F, kterou můžeme určit pomocí piezoelementu. piezoelement

b) tenzometrické akcelerometry tenzometr seismická hmota
