Snímače Slúžia na meranie prevádzkových veličín. • Základné delenie snímačov je na aktívne a pasívne snímače. • Podľa kontaktu z meraným objektom ich rozdeľujeme na dotykové a bezdotykové.
Delenie podľa snímanej veličiny: • pohybu – lineárny a rotačný pohyb • rýchlosti – lineárna, rotačná, uhlová, rýchlosť toku • zrýchlenia • rozmerov – polohy, veľkosti, plochy, hrúbky. . . • hmoty – váha, hustota. . . • teploty • ostatné – intenzita žiarenia, hluku, radiácie. . .
Kontaktné snímače • Patria medzi najjednoduchšie snímače. • Pri zmene sledovanej veličiny dochádza k zopnutiu alebo rozopnutiu jeho kontaktov. • Používajú sa hlavne v jednoduchých obvodoch z kontrolnou žiarovkou alebo diódou.
Odporové snímače polohy • Pôsobením meranej neelektrickej veličiny sa mení poloha pohyblivého kontaktu voči odporovej dráhe, ktorá môže byť priamočiara alebo posuvná. V CMV sa používajú najčastejšie snímače so základným odporom 100 Ohmov.

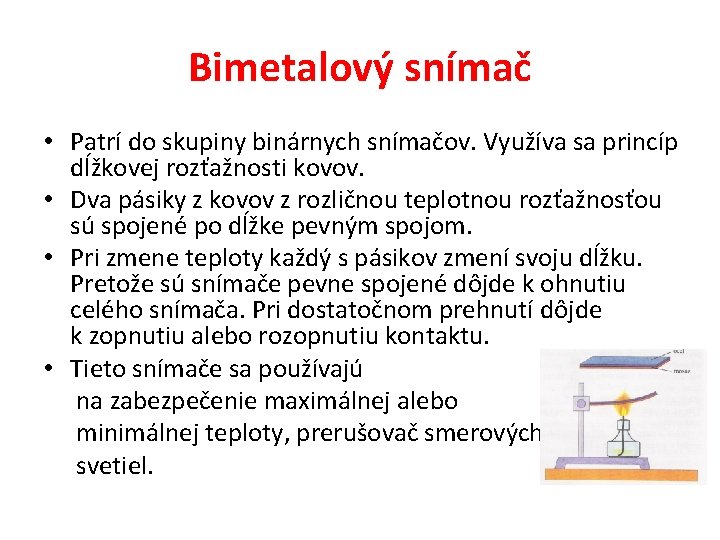

Bimetalový snímač • Patrí do skupiny binárnych snímačov. Využíva sa princíp dĺžkovej rozťažnosti kovov. • Dva pásiky z kovov z rozličnou teplotnou rozťažnosťou sú spojené po dĺžke pevným spojom. • Pri zmene teploty každý s pásikov zmení svoju dĺžku. Pretože sú snímače pevne spojené dôjde k ohnutiu celého snímača. Pri dostatočnom prehnutí dôjde k zopnutiu alebo rozopnutiu kontaktu. • Tieto snímače sa používajú na zabezpečenie maximálnej alebo minimálnej teploty, prerušovač smerových svetiel.
Termoelektrický snímač teploty • Využíva sa termoelektrický jav – na styku dvoch kovov môže vzniknúť rozdiel potenciálov, keď výstupná práca obidvoch kovov je rôzna. Najčastejšie majú rôznu teplotu. Vzniknuté napätie sa nazýva termoelektrické napätie. • Pri spojení dvoch kovových vodičov z rôznych materiálov , pričom jeden má viac a druhý menej voľných elektrónov, a pri zohriatí bodu styku sa na koncoch vodičov objaví termoelektrické napätie. Toto napätie je závislé od teploty spoja. Vodiče sú spojené pevne najčastejšie letovaním alebo zváraním. • Materiály sa volia v závislosti od požadovaného meracieho rozsahu, presnosti a časovej stálosti. • • Používané dvojice materiálov vodičov: meď – konštantán - 200 až +400 C železo – konštantán - 200 až +600 C nikelchrom – nikel 0 až + 900 C
Snímač teploty motora • Tvorí ho polovodičový NTC rezistor, ktorému zvyšovaním teploty klesá odpor • Sníma teplotu motora a mení ju na el. signál, ktorý ide do riadiacej jednotky
Merač hmotnosti vzduchu Nachádza sa medzi čističom vzduchu a škrtiacou klapkou. Vyhrievaným telesom je platinový drôtik s priemerom 0, 07 mm. V prúde nasávaného vzduchu je elektricky vyhrievané teleso, ktoré sa prúdiacim vzduchom ochladzuje.
Indukčné snímače • Indukčné snímače - využíva sa spojenie indukčnosti cievky a magnetického obvodu, ktorý je tvorený pomocou permanentného magnetu. Do cievky sa indukuje napätie. • V CMV sa najčastejšie používajú na meranie rýchlosti otáčania alebo na sledovanie polohy.
Indukčný snímač otáčok a polohy kľukového hriadeľa (snímač otáčok) Snímač dáva riad. jednotke informáciu o polohe piesta všetkých valcov, čo je dôležité pre stanovenie uhla predstihu zážihu. Ak hrany zubov prechádzajú pod snímačom, mení sa v ňom magnetické pole a indukuje sa striedavé napätie
Meranie rýchlosti rotačného pohybu: • Na rotujúcej časti, rýchlosť ktorej meriame, je pripevnený magnet. Pri každom otočení vznikne v magnetickom snímači signál. Podľa počtu impulzov za jednu sekundu je možné vypočítať rýchlosť otáčania sa kolesa.
Optické snímače • Pri optických snímačoch sa využíva svetelný lúč, ktorý vzniká v zdroji svetla a dopadá na prijímaciu časť. Ako zdroj svetla slúži svetelná LED (zapaľovanie, snímač dažďových kvapiek)) • Druhy používaného svetla: • biele svetlo • infračervené svetlo • laserové svetlo

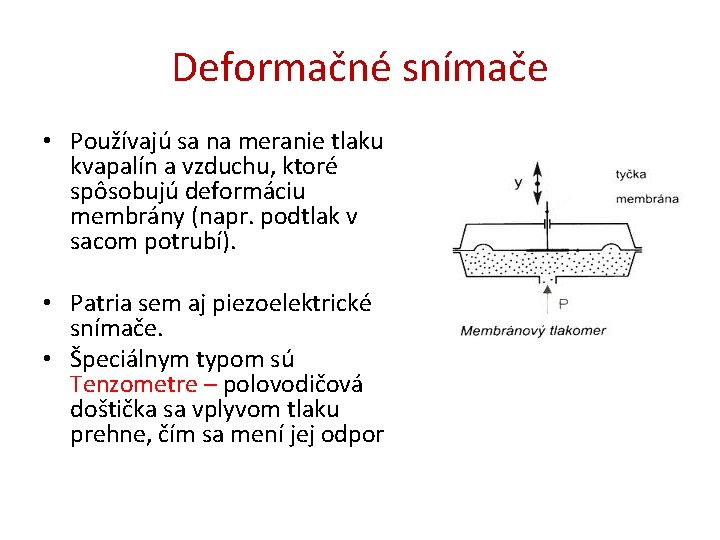

Deformačné snímače • Používajú sa na meranie tlaku kvapalín a vzduchu, ktoré spôsobujú deformáciu membrány (napr. podtlak v sacom potrubí). • Patria sem aj piezoelektrické snímače. • Špeciálnym typom sú Tenzometre – polovodičová doštička sa vplyvom tlaku prehne, čím sa mení jej odpor
Snímač klepania motora Za určitých podmienok môže v motore nastať tzv. detonačné spaľovanie, ktoré je nežiadúce, spôsobuje samovznietenie zmesi a klepanie motora. Zároveň sa znižuje výkon motora. Snímač umiestnený na motore ho zaregistruje. Signál, ktorý vznikne stláčaním piezoelektrického materiálu sa privádza do riadiacej jednotky. Počet snímačov zodpovedá počtu valcov (štvorvalcové – 1 snímač).
Kyslíková (lambda)sonda • Dáva riadiacej jednotke informáciu o okamžitom zložení zmesi. • Je umiestnená vo výfukovom potrubí čo najbližšie k motoru, aby sa rýchlo dosiahla jej prevádzková teplota.
Kyslíková (lambda)sonda • Ak je aktívna keramika sondy zohriata aspoň na tepotu 350 o. C, na vonkajšej elektróde je výfukový plyn a na vnútornej (8) okolitý vzduch, vzniká elektrické napätie, ktoré je úmerné obsahu kyslíka vo výfukových plynoch. • Ak je zmes bohatá – nedostatok vzduchu- vzniká napätie až 0, 9 V • Chudobná zmes – 0, 1 V
