SMT Component Type ICLead J type PLCC IC

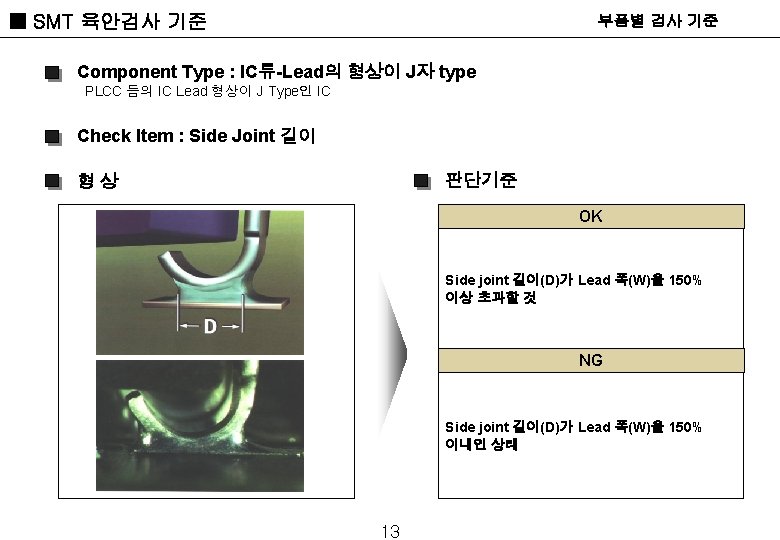

■ SMT 육안검사 기준 부품별 검사 기준 Component Type : IC류-Lead의 형상이 J자 type PLCC 등의 IC Lead 형상이 J Type인 IC Check Item : Side Joint 길이 판단기준 형상 OK Side joint 길이(D)가 Lead 폭(W)을 150% 이상 초과할 것 NG Side joint 길이(D)가 Lead 폭(W)을 150% 이내인 상태 13
