SMK N 2 KOTA JAMBI LISTRIK STATIS Apa

SMK N 2 KOTA JAMBI LISTRIK STATIS

Apa yang Anda Ketahui tentang “Listrik Statis” ?

Listrik Statis Listrik statis adalah listrik yang diam untuk sementara pada suatu benda Orang pertama yang melakukan percobaan tentang listrik statis adalah Thales of Miletus, pada tahun 2500 silam di Yunani. Ia menggosokkan batu ambar dengan kain wol, kemudian ia dekatkan ke bulu ayam. Ternyata bulu ayam terbang dan menempel pada batu ambar beberapa saat kemudian jatuh lagi.

Penemuan Listrik Statis

Listrik Statis Kata “listrik” dalam bahasa Inggris electric, berasal dari bahasa Yunani elektron, yang berarti “Ambar”. Ambar adalah pohon damar yang membatu. Batang karet keras, batang kaca, atau penggaris plastik, jika digosok dengan sepotong kain juga akan menunjukkan “efek ambar” atau listrik statis sebagaimana yang kita sebut sekarang. Barangkali anda telah memiliki pengalaman tentang listrik statis yakni ketika anda menyisir rambut kering, atau ketika menyetrika baju nilon. Pada setiap kasus tadi, suatu benda menjadi “bermuatan” listrik karena proses gosokan dikatakan memiliki muatan listrik.

Memberi Muatan Listrik Statis Suatu benda dapat diberi muatan listrik statis dengan cara menggosoknya dengan benda lain Mengapa demikian? Untuk jelasnya kita perlu memahami model atom terlebih dahulu.

Apakah Atom Itu ?

Struktur Atom

q Atom yang netral memiliki jumlah proton dan elektron yang sama q Suatu atom akan memiliki muatan listrik negatif bila atom tersebut kelebihan elektron q Dan atom akan bermuatan positif bila kekurangan elektron

Benda bermuatan listrik

Contoh Benda yang Bermuatan 1. Balon dengan Kain Wol Balon bila kita gosok dengan kain wol maka elektron berpindah dari kain wol ke balon. Sehingga balon menjadi bermuatan listrik negatif dan kain wol bermuatan listrik positif

Contoh benda bermuatan listrik statis • • Kaca digosok kain sutra Steroform digosok kain wol Elektron berpindah dari kaca ke kain sutra. Kaca menjadi bermuatan listrik positif dan kain sutra bermuatan listrik negatif. Ø Elektron berpindah dari kain wol ke steroform Ø Steroform menjadi bermuatan listrik negatif dan kain wol bermuatan listrik positif

Sifat muatan listrik

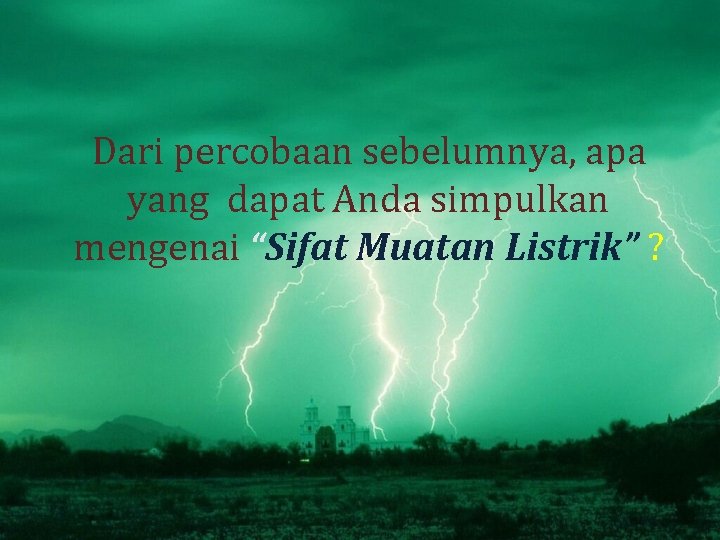

Dari percobaan sebelumnya, apa yang dapat Anda simpulkan mengenai “Sifat Muatan Listrik” ?

Sifat Muatan Listrik Benda-benda yang bermuatan listrik memiliki sifat-sifat sebagai berikut: Jika muatannya sama akan saling tolak menolak Jika muatannya berbeda akan saling tarik menarik Benda netral akan selalu ditarik oleh benda bermuatan listrik

Konduksi listrik

Induksi Listrik

Contoh induksi

Apa yang Anda ketahui tentang “Hukum Coulumb”, Jelaskan!

Penemu Gaya Coulomb

Hukum Coulomb

Apakah “Elektroskop” Itu dan jelaskan bagaimana cara kerja alat itu ?

Elektroskop

Percobaan Elektroskop

Dari percobaan sebelumnya, apa yang dapat Anda simpulkan mengenai “Distribusi Muatan Listrik pada Konduktor Berongga”? Jelaskan!

Distribusi Muatan Listrik pada Konduktor Berongga Muatan listrik pada konduktor berongga hanya terdistribusi pada permukaan luarnya, tidak pada permukaan dalamnya

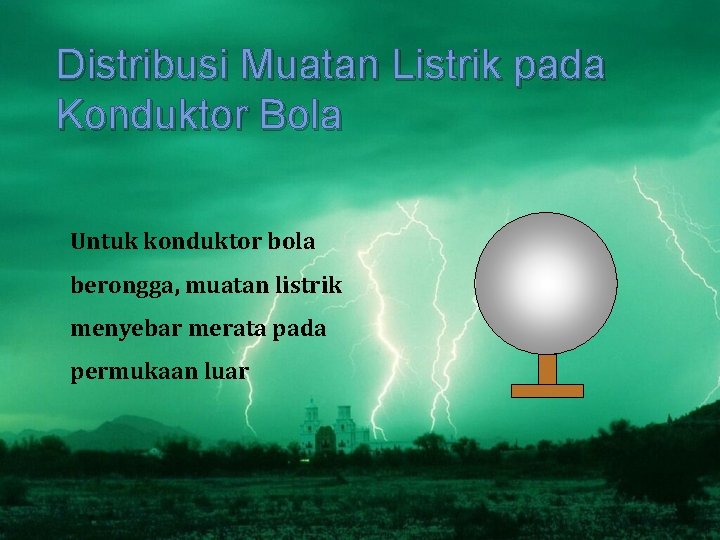

Distribusi Muatan Listrik pada Konduktor Bola Untuk konduktor bola berongga, muatan listrik menyebar merata pada permukaan luar

Distribusi Muatan Listrik pada Konduktor Berongga Distribusi muatan listrik pada konduktor berongga dipusatkan pada bagian luar yang memiliki kelengkungan paling tajam

Generator Van de Graaff Silinder politen Generator Van de Graaff adalah generator yang Sabuk karet menghasilkan listrik statis yang sangat besar Silinder logam

Cara Kerja Generator Van de Graaff

Setelah melihat cara kerja ”Generator Van de Graaff”, menurut Anda bagaimana cara kerja alat tersebut ?

Cara Kerja Generator Van de Graaff adalah mesin untuk mengumpulkan dan menyimpan jumlah muatan listrik yang sangat besar. Secara garis besar, generator elektrostatik ini terdiri atas sebuah tiang penyangga bola logam berukuran besar. Dalam tiang tersebut terdapat sabuk yang bergrak, yang berfungsi untuk menghantarkan muatan listrik positif menuju bola logam. Jika didekatkan sepotong logam lain yang berdekatan, maka akan tercipta semacam ledakan petir mini.

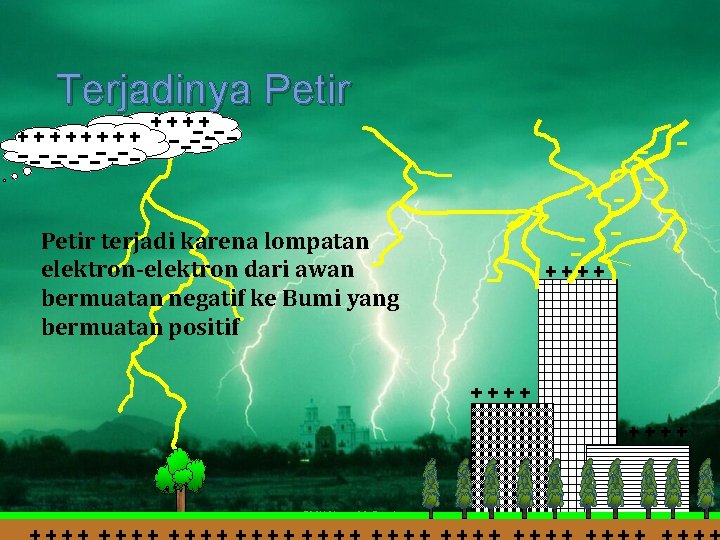

Terjadinya Petir terjadi karena lompatan elektron-elektron dari awan bermuatan negatif ke Bumi yang bermuatan positif SMK Negeri 1 Surabaya

Penangkal Petir Penangkal petir merupakan alat pengarah petir agar petir hanya menyambar kepadanya, bukan ke bagian bangunan lainnya SMK Negeri 1 Surabaya

Keuntungan & kerugian listrik statis

Pabrik komputer

Alat Pengumpul Debu

Mesin Fotokopi

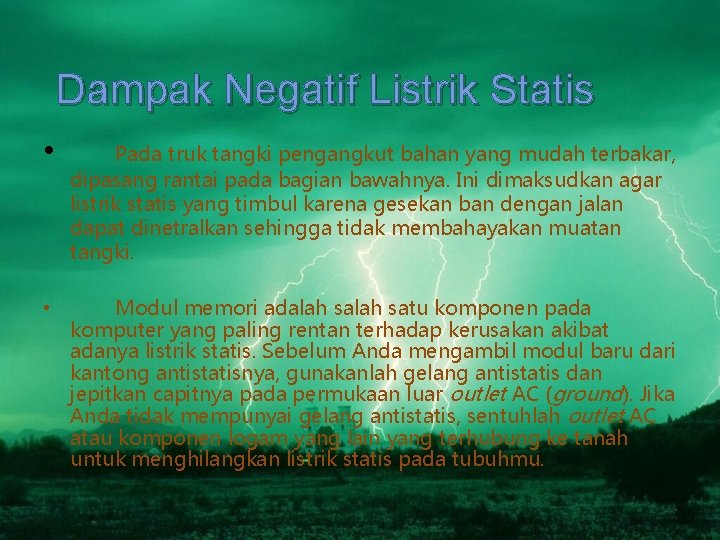

Dampak Negatif Listrik Statis • Pada truk tangki pengangkut bahan yang mudah terbakar, dipasang rantai pada bagian bawahnya. Ini dimaksudkan agar listrik statis yang timbul karena gesekan ban dengan jalan dapat dinetralkan sehingga tidak membahayakan muatan tangki. • Modul memori adalah satu komponen pada komputer yang paling rentan terhadap kerusakan akibat adanya listrik statis. Sebelum Anda mengambil modul baru dari kantong antistatisnya, gunakanlah gelang antistatis dan jepitkan capitnya pada permukaan luar outlet AC (ground). Jika Anda tidak mempunyai gelang antistatis, sentuhlah outlet AC atau komponen logam yang lain yang terhubung ke tanah untuk menghilangkan listrik statis pada tubuhmu.

Dampak Positif Listrik Statis • Pengecatan Mobil Agar mobil dapat dicat dengan rata, maka badan mobil diberi muatan listrik yang berbeda dengan muatan listrik pada cat. Dengan demikian cat dapat menempel kuat dan merata pada mobil
