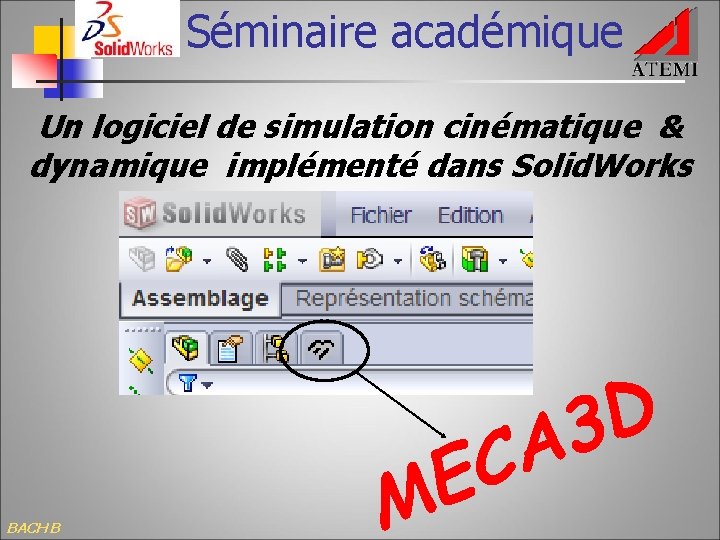

Séminaire académique Un logiciel de simulation cinématique & dynamique implémenté dans Solid. Works BACH B M C E D 3 A

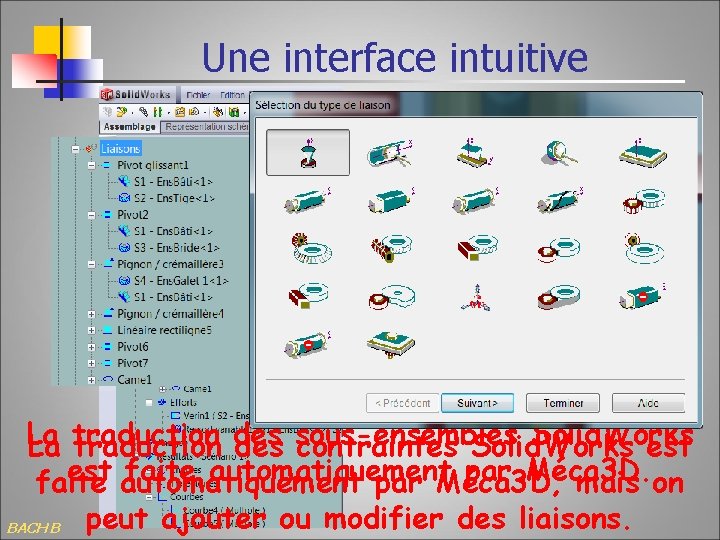

Une interface intuitive La Solid. Works La traduction des sous-ensembles contraintes Solid. Works est automatiquement faite automatiquement par Méca 3 D. faite par Méca 3 D, mais on peut ajouter ou modifier des liaisons. BACH B

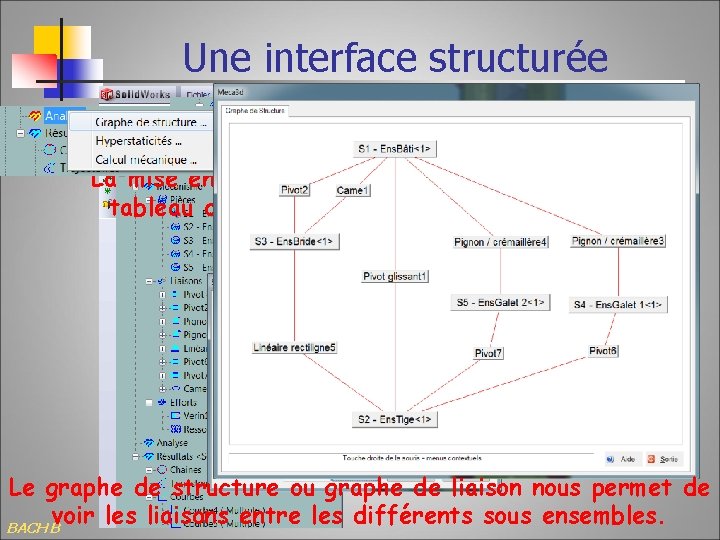

Une interface structurée La mise en place des efforts est facilité par un tableau ou sont regroupés tous les symboles. Le graphe de structure ou graphe de liaison nous permet de voir les liaisons entre les différents sous ensembles. BACH B

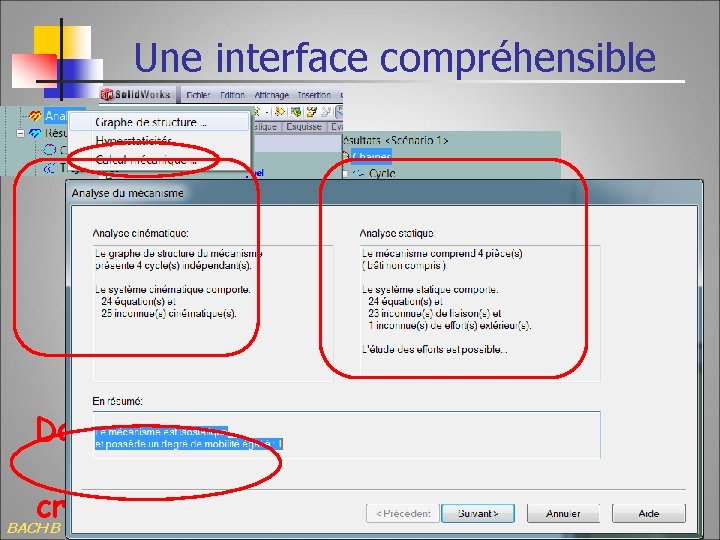

Une interface compréhensible Dans la partie Résultats, nous trouvons la composition des différents cycles, la création des trajectoires et des courbes. BACH B

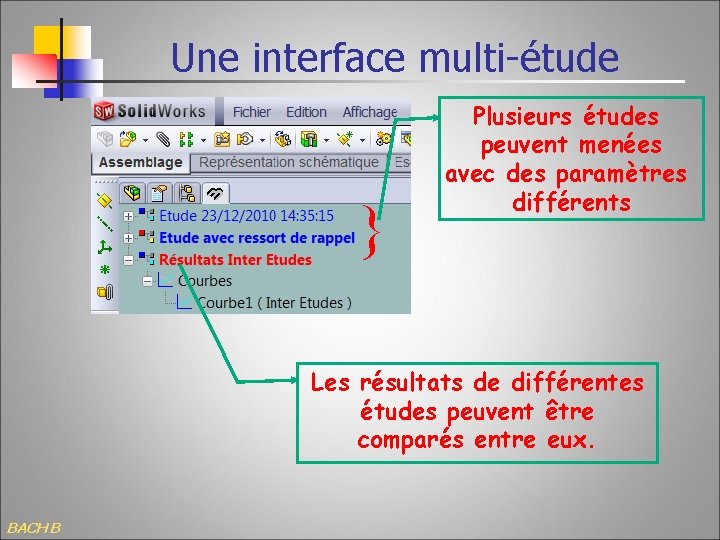

Une interface multi-étude } Plusieurs études peuvent menées avec des paramètres différents Les résultats de différentes études peuvent être comparés entre eux. BACH B

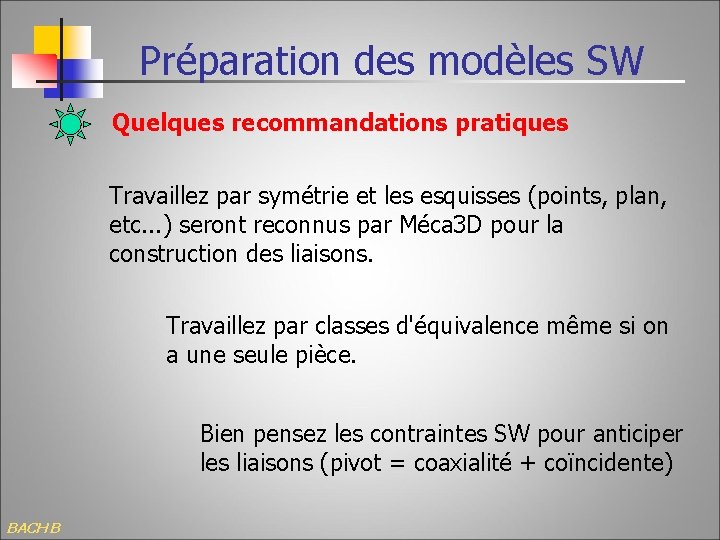

Préparation des modèles SW Quelques recommandations pratiques Travaillez par symétrie et les esquisses (points, plan, etc. . . ) seront reconnus par Méca 3 D pour la construction des liaisons. Travaillez par classes d'équivalence même si on a une seule pièce. Bien pensez les contraintes SW pour anticiper les liaisons (pivot = coaxialité + coïncidente) BACH B

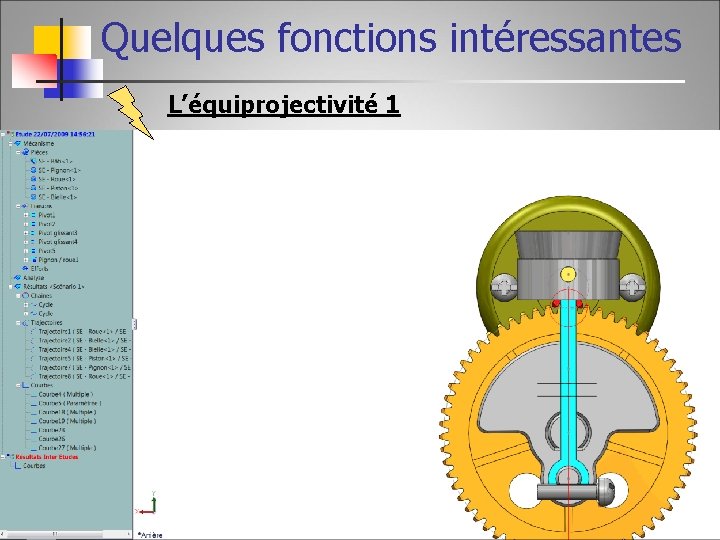

Quelques fonctions intéressantes L’équiprojectivité 1 BACH B

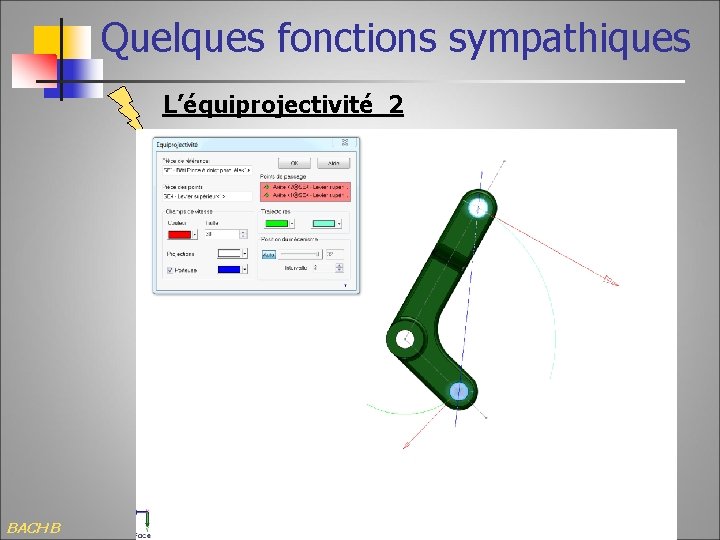

Quelques fonctions sympathiques L’équiprojectivité 2 BACH B

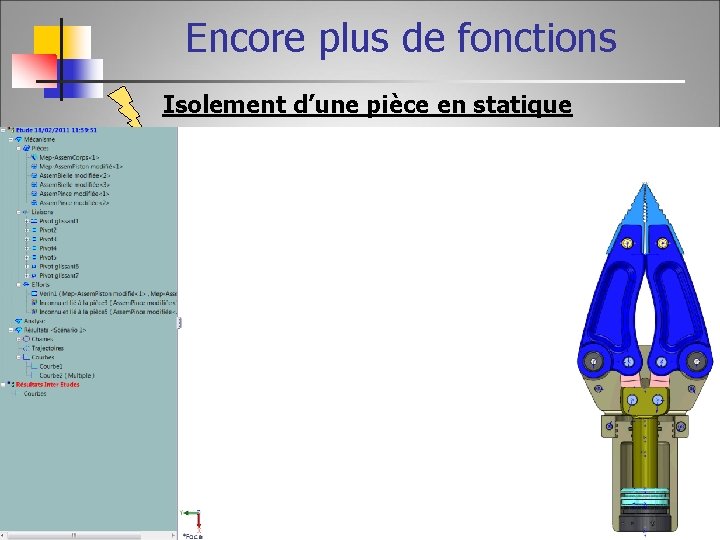

Encore plus de fonctions Isolement d’une pièce en statique BACH B

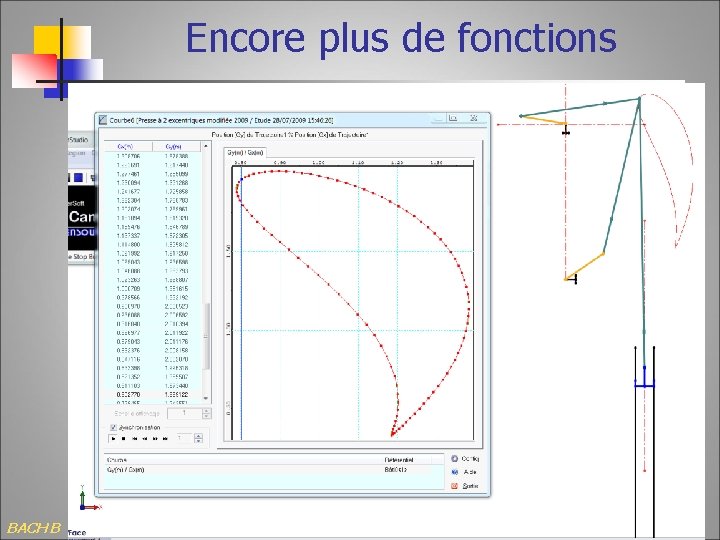

Encore plus de fonctions L’étude à partir d’un schéma cinématique esquissé BACH B

Conclusion Voilà un aperçu quelques possibilités de ce logiciel de simulation de cinématique et dynamique. Bon séminaire à tous BACH B
