SMILE TPC veto Scinti hit TPC scinti hit

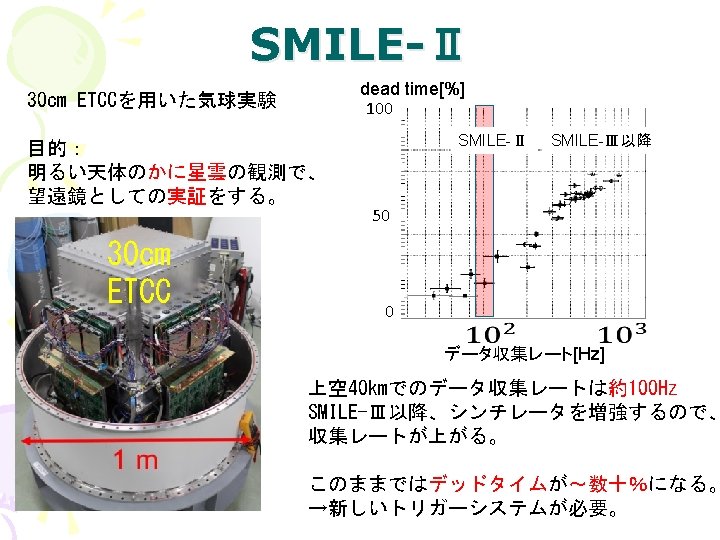

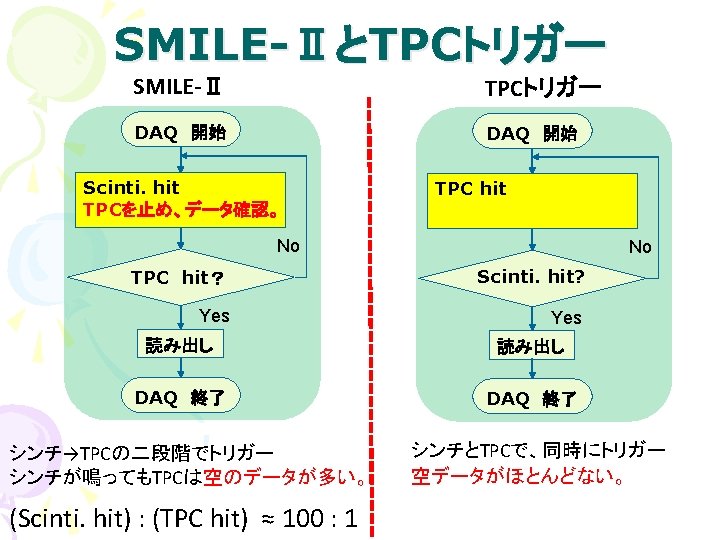

デッドタイムのちがい SMILE-Ⅱ TPCトリガー veto Scinti. 　hit TPC scinti. 同時 hit

TPCトリガー原理検証セットアップ Scinti. HV TPC 10 cm TPC PMT 4 ch抵抗チ ェーン DC NIM pc pre amp shaper FADC DIO memory board VME 読みだし 回路 4 ch sum ドリフト 時間分 gate discrimi nator trigger 14 us delay gate generator coincidence Anode Cathode gate generator hit trigger 8 us delay transfer 20 us delay

ミューオン測定のセットアップ 電場 ～ 150 V/cm ドリフト速度 ～ 6 ｃｍ/μsec Scinti. trigger drift top 　-3000 V GEM top -800 V GEM bottom -500 V u. PIC +330 V TPC 最大ドリフト時間 ～ 2. 4 μsec シンチ 14. 5 cm GEM 0. 4 cm μPIC

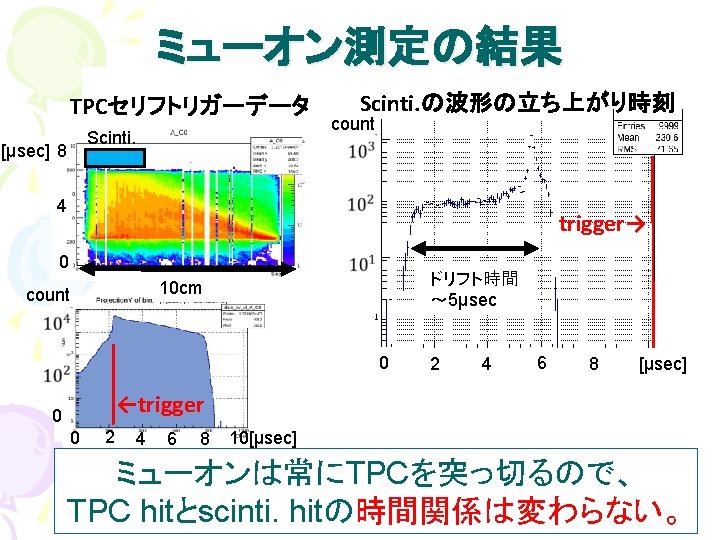

TPCセリフトリガーデータ [μsec] 8 scinti Scintiの波形の立ち上がり時刻 4 count 0 count 10 cm ドリフト時間 ～ 5μsec ←trigger 0 0 trigger→ 2 4 6 8 10[μsec] 0 2 4 6 8 [μsec]

TPC hit scintillator discriminator gate generator max drift time coincidence TPC trigger TPC transfer scinti trigger 8 usec ~20 usec ~10 usec(need to check )

TPC trigger drift top 　 3000 V GEM top 　800 V GEM bottom 500 V u. PIC 330 V シンチ back to back

シンチの波形の重ね合わせ ADC 4 us scintillator hit TPC hit FADC coincidence 0 2 8μs 4 6 8[
