Símbolos usados nos Diagramas de Sistemas da Metodologia Emergética. Enrique Ortega, Elmer Coopa Ribera Laboratório de Engenharia Ecológica e Informática Aplicada Faculdade de Engenharia de Alimentos Unicamp, Fevereiro 2005 www. unicamp. br/fea/ortega

Símbolos com conexões Fonte de energia externa Fluxo de Energia ilimitada Fonte de energia limitada Sistema ou subsistema Sumidouro de Energia Estoque interno Produtor Interação Consumidor preço Interruptor Transação

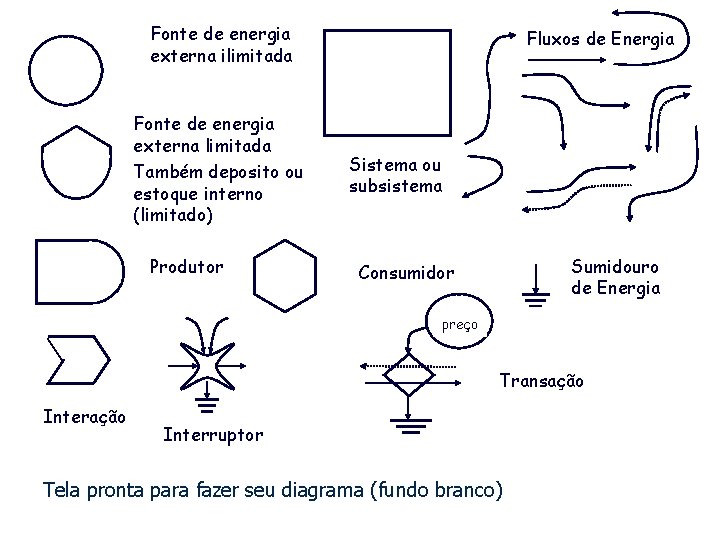

Fonte de energia externa ilimitada Fonte de energia externa limitada Também deposito ou estoque interno (limitado) Produtor Fluxos de Energia Sistema ou subsistema Sumidouro de Energia Consumidor preço Transação Interruptor Tela pronta para fazer seu diagrama (fundo branco)

Fonte de energia externa ilimitada Fluxos de Energia Sistema ou subsistema Fonte de energia externa limitada Deposito ou estoque interno (limitado) Produtor Consumidor Sumidouro de Energia Transação Interruptor Símbolos prontos para usar, em fundo escuro. preço

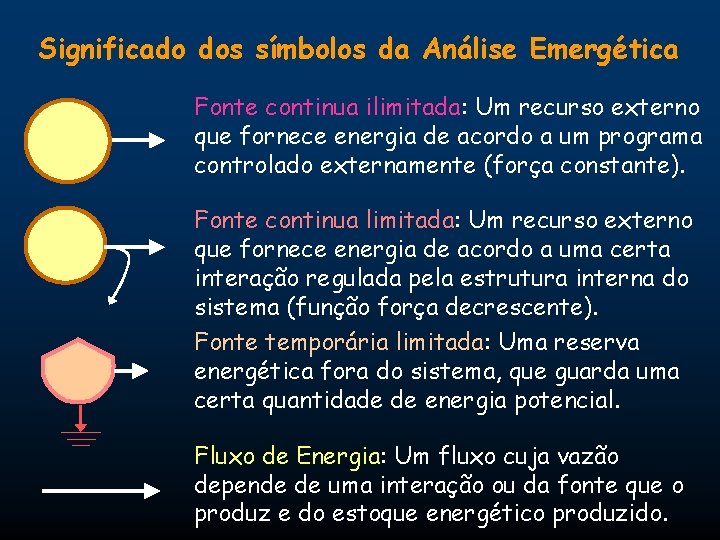

Significado dos símbolos da Análise Emergética Fonte continua ilimitada: Um recurso externo que fornece energia de acordo a um programa controlado externamente (força constante). Fonte continua limitada: Um recurso externo que fornece energia de acordo a uma certa interação regulada pela estrutura interna do sistema (função força decrescente). Fonte temporária limitada: Uma reserva energética fora do sistema, que guarda uma certa quantidade de energia potencial. Fluxo de Energia: Um fluxo cuja vazão depende de uma interação ou da fonte que o produz e do estoque energético produzido.

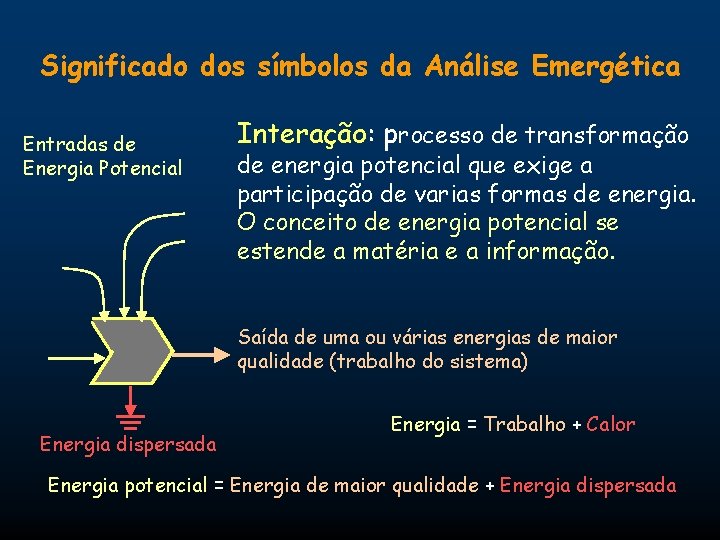

Significado dos símbolos da Análise Emergética Entradas de Energia Potencial Interação: processo de transformação de energia potencial que exige a participação de varias formas de energia. O conceito de energia potencial se estende a matéria e a informação. Saída de uma ou várias energias de maior qualidade (trabalho do sistema) Energia dispersada Energia = Trabalho + Calor Energia potencial = Energia de maior qualidade + Energia dispersada

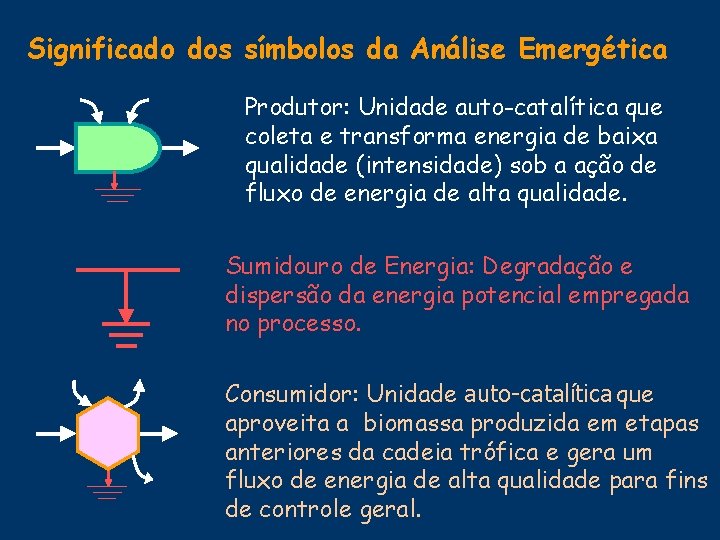

Significado dos símbolos da Análise Emergética Produtor: Unidade auto-catalítica que coleta e transforma energia de baixa qualidade (intensidade) sob a ação de fluxo de energia de alta qualidade. Sumidouro de Energia: Degradação e dispersão da energia potencial empregada no processo. Consumidor: Unidade auto-catalítica que aproveita a biomassa produzida em etapas anteriores da cadeia trófica e gera um fluxo de energia de alta qualidade para fins de controle geral.

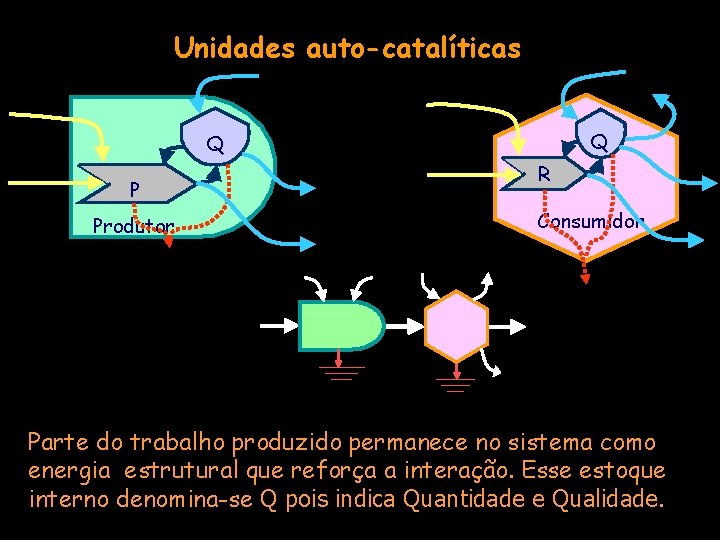

Unidades auto-catalíticas Q Q P Produtor R Consumidor Parte do trabalho produzido permanece no sistema como energia estrutural que reforça a interação. Esse estoque interno denomina-se Q pois indica Quantidade e Qualidade.

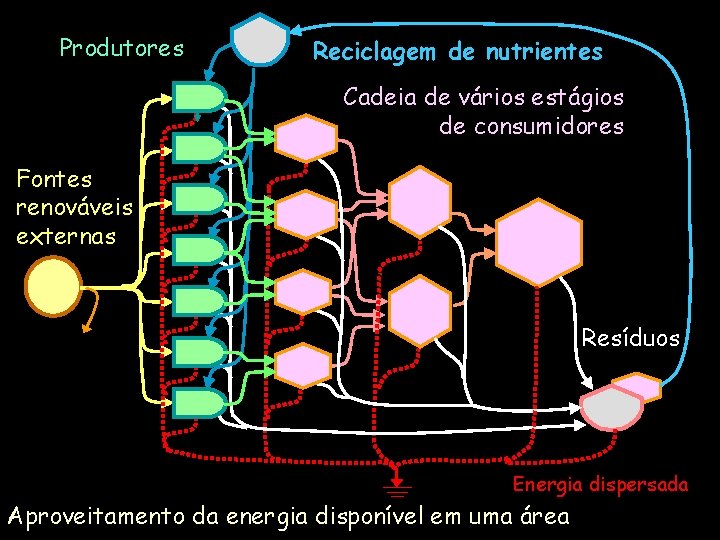

Produtores Reciclagem de nutrientes Cadeia de vários estágios de consumidores Fontes renováveis externas Resíduos Energia dispersada Aproveitamento da energia disponível em uma área

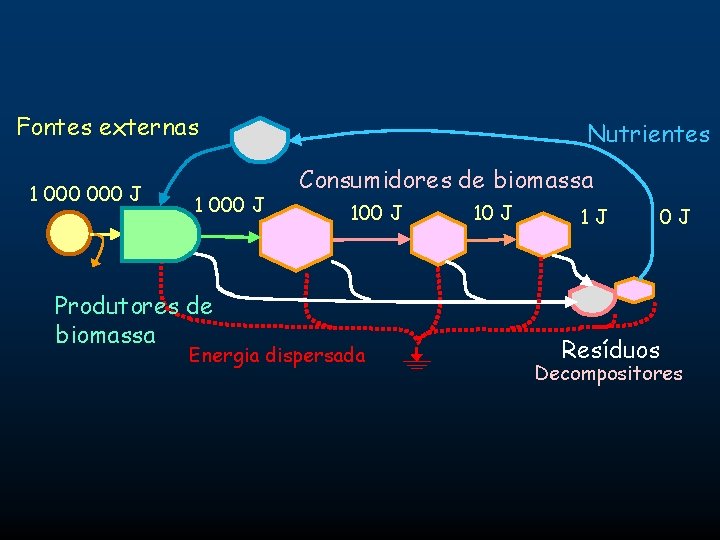

Fontes externas 1 000 J Produtores de biomassa Nutrientes Consumidores de biomassa 100 J Energia dispersada 10 J 1 J Resíduos 0 J Decompositores

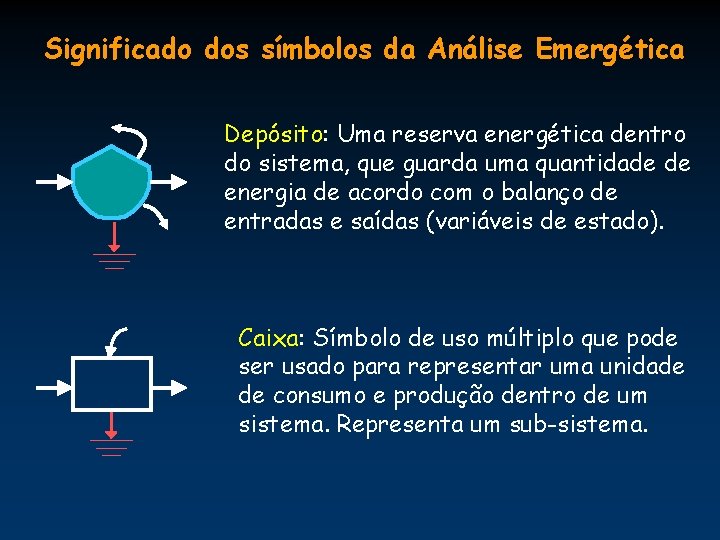

Significado dos símbolos da Análise Emergética Depósito: Uma reserva energética dentro do sistema, que guarda uma quantidade de energia de acordo com o balanço de entradas e saídas (variáveis de estado). Caixa: Símbolo de uso múltiplo que pode ser usado para representar uma unidade de consumo e produção dentro de um sistema. Representa um sub-sistema.

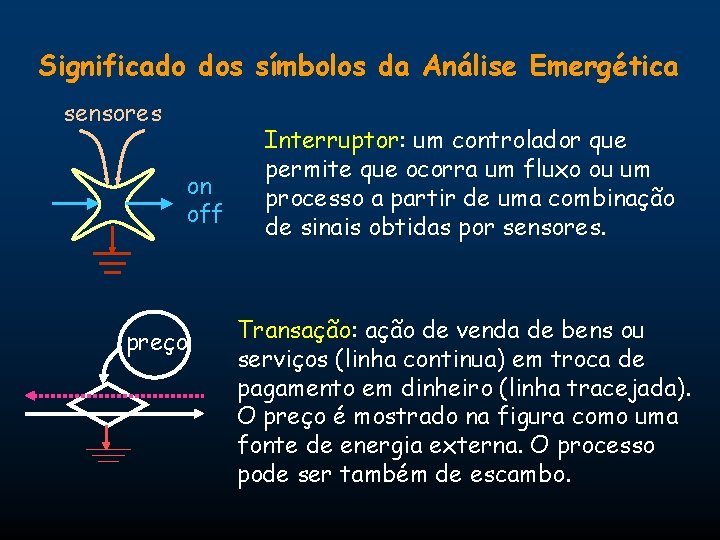

Significado dos símbolos da Análise Emergética sensores on off preço Interruptor: um controlador que permite que ocorra um fluxo ou um processo a partir de uma combinação de sinais obtidas por sensores. Transação: ação de venda de bens ou serviços (linha continua) em troca de pagamento em dinheiro (linha tracejada). O preço é mostrado na figura como uma fonte de energia externa. O processo pode ser também de escambo.

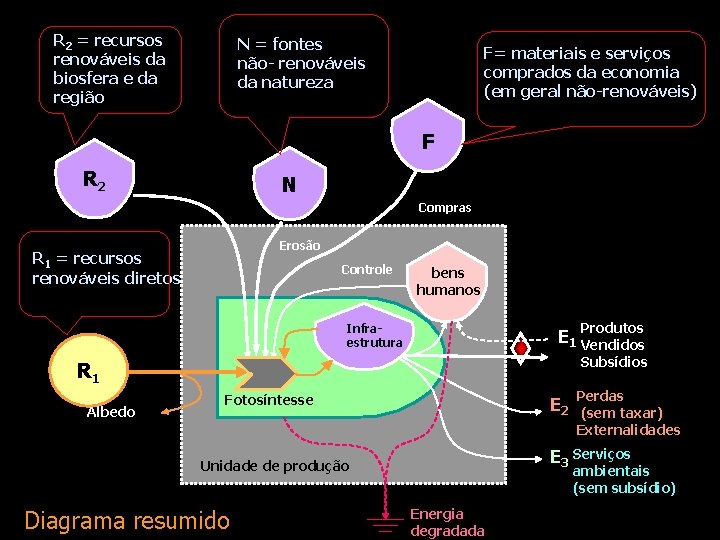

R 2 = recursos renováveis da biosfera e da região N = fontes não- renováveis da natureza F= materiais e serviços comprados da economia (em geral não-renováveis) F R 2 N Compras Erosão R 1 = recursos renováveis diretos Controle bens humanos Produtos Infraestrutura E 1 Vendidos Subsídios R 1 Albedo Fotosíntesse E 2 E 3 Serviços Unidade de produção Diagrama resumido Perdas (sem taxar) Externalidades ambientais (sem subsídio) Energia degradada

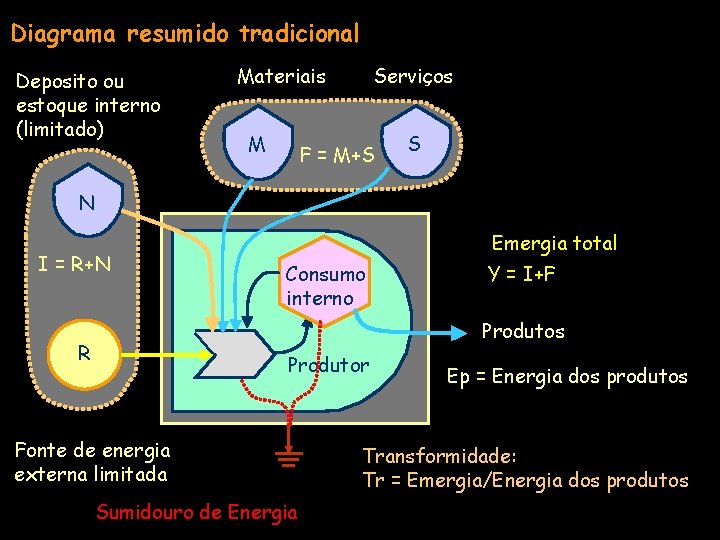

Diagrama resumido tradicional Deposito ou estoque interno (limitado) Materiais M Serviços F = M+S S N I = R+N Emergia total Consumo interno Y = I+F Produtos R Produtor Fonte de energia externa limitada Sumidouro de Energia Ep = Energia dos produtos Transformidade: Tr = Emergia/Energia dos produtos

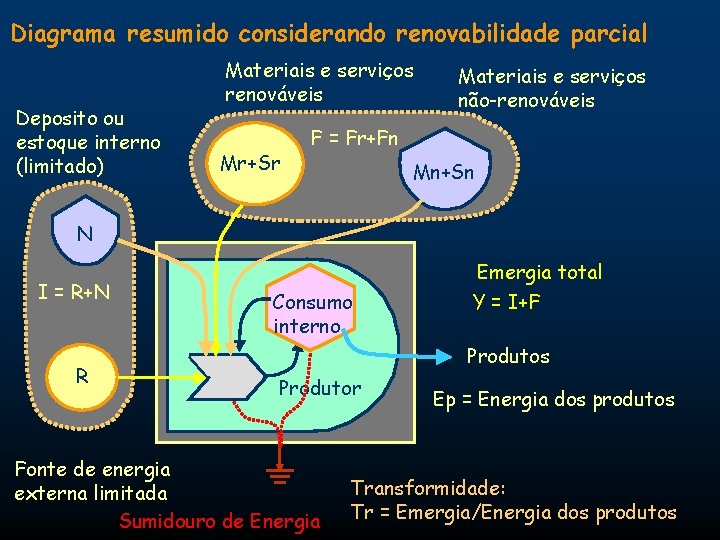

Diagrama resumido considerando renovabilidade parcial Deposito ou estoque interno (limitado) Materiais e serviços renováveis Mr+Sr Materiais e serviços não-renováveis F = Fr+Fn Mn+Sn N I = R+N R Consumo interno Emergia total Y = I+F Produtos Produtor Fonte de energia externa limitada Sumidouro de Energia Ep = Energia dos produtos Transformidade: Tr = Emergia/Energia dos produtos
