MULTIMEDIA PEMBELAJARAN INTERAKTIF LISTRIK STATIK Oleh : M. Bisri Arifin, S. Pd Mulai

Standar Kompetensi Menerapkan konsep kelistrikan dan kemagnetan dalam berbagai penyelesaian masalah dan produk teknologi Kompetensi Dasar Memformulasikan gaya listrik, kuat medan listrik, fluks, potensial listrik, energi potensial listrik serta penerapannya pada keping sejajar

LISTRIK STATIS �Muatan Listrik dan Hukum Coulomb �Medan Listrik dan Hukum Gauss �Energi Potensial dan Potensial Listrik �Kapasitor

Muatan Listrik dan Hukum Coulomb �Muatan listrik sebuah elektron sama dengan muatan listrik sebuah proton, tetapi jenisnya berbeda �Proton bermuatan + �Elektron bermuatan – q : muatan listrik pada sebuah benda (C) n : bilangan bulat e : muatan elektron (C)

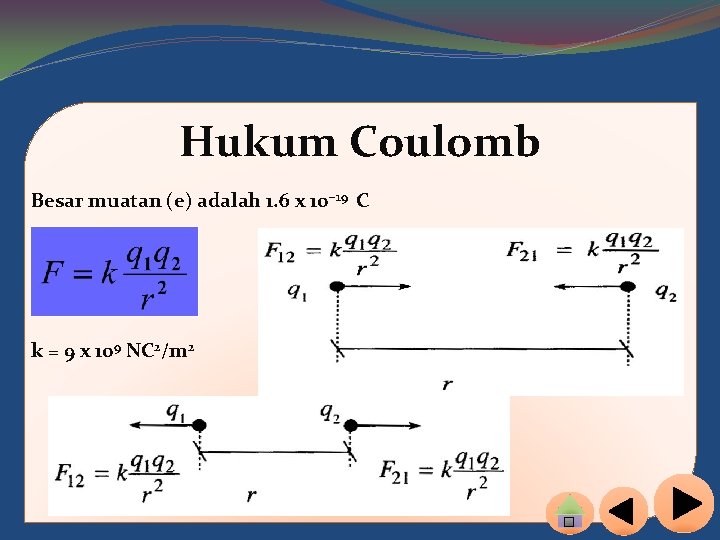

Hukum Coulomb Besar muatan (e) adalah 1. 6 x 10– 19 C k = 9 x 109 NC 2/m 2

Hukum Coulomb Gaya Coulomb untuk tiga muatan titik F 12 = gaya pada q 1 oleh q 2 F 13 = gaya pada q 1 oleh q 3 F 1 = gaya pada q 1 oleh q 2 dan q 3

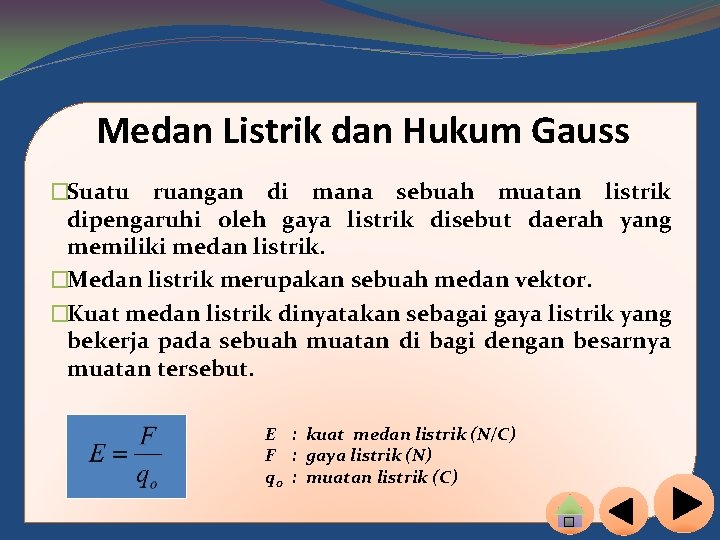

Medan Listrik dan Hukum Gauss �Suatu ruangan di mana sebuah muatan listrik dipengaruhi oleh gaya listrik disebut daerah yang memiliki medan listrik. �Medan listrik merupakan sebuah medan vektor. �Kuat medan listrik dinyatakan sebagai gaya listrik yang bekerja pada sebuah muatan di bagi dengan besarnya muatan tersebut. E : kuat medan listrik (N/C) F : gaya listrik (N) qo : muatan listrik (C)

Arah Medan Listrik Michael Faraday melukiskan medan listrik sebagai vektor yang keluar dari muatan positif dan masuk ke muatan negatif

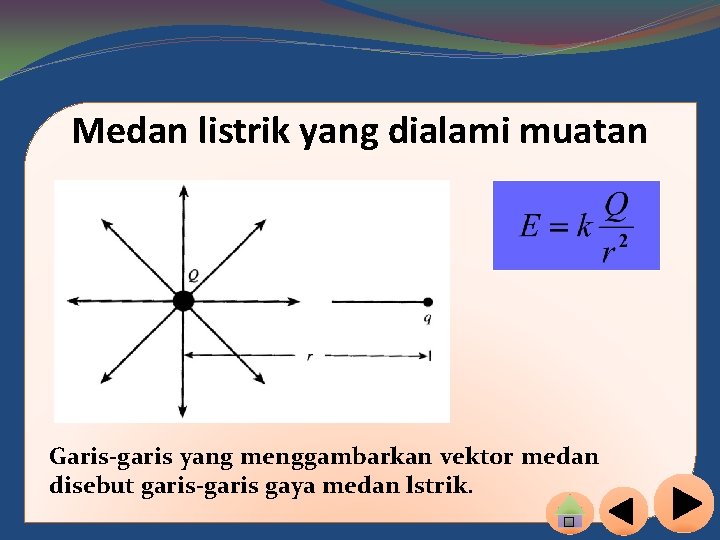

Medan listrik yang dialami muatan Garis-garis yang menggambarkan vektor medan disebut garis-garis gaya medan lstrik.

Garis Gaya Medan Listrik �Semakin berdekatan jarak antara satu garis medan dengan garis medan lainnya, semakin besar kuat medan listriknya �Garis medan berawal (keluar) dari muatan positif dan berakhir (masuk) ke muatan negatif �Jumlah garis medan yang masuk atau keluar sebanding dengan besarnya muatan listrik

Hukum Gauss Jumlah garis medan yang melalui sebuah permukaan sebanding jumlah muatan netto serta yang ada di dalam permukaan tersebut.

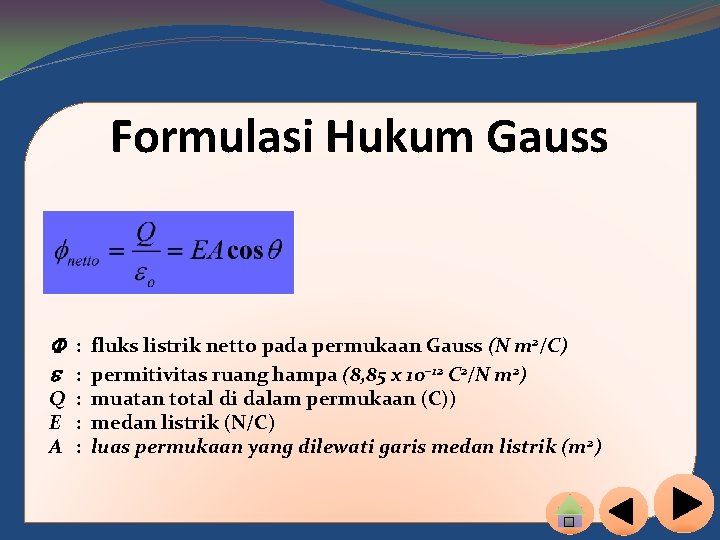

Formulasi Hukum Gauss : fluks listrik netto pada permukaan Gauss (N m 2/C) : Q : E : A : permitivitas ruang hampa (8, 85 x 10– 12 C 2/N m 2) muatan total di dalam permukaan (C)) medan listrik (N/C) luas permukaan yang dilewati garis medan listrik (m 2)

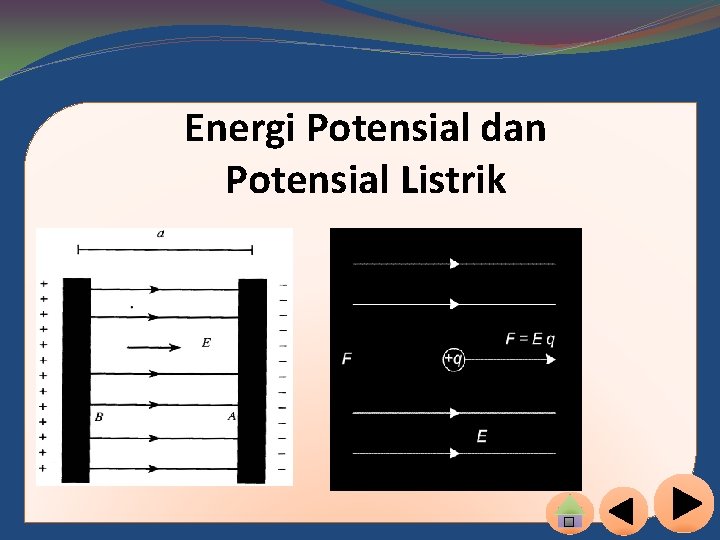

Energi Potensial dan Potensial Listrik

Energi Potensial Listrik dan Potensial Listrik Perbedaan potensial antara A dan B sering disebut sebagai beda potensial. Sebuah muatan titik akan memberikan potensial listrik.

Kapasitor � Kemampuan sebuah kapasitor menyimpan energi disebut kapasitas kapasitor (kapasitansi) n Untuk kapasitor keping sejajar yang luas permukaannya sama (A) dan jarak antara keduanya d

Energi dalam Kapasitor
