Slui za merenje duine bakarnih i komunikacijskih kablova
СМЕТЊЕ И КВАРОВИ У ЕЛЕКТРИЧНИМ ИНСТАЛАЦИЈАМА ИНСТРУМЕНТИ ЗА ИСПИТИВАЊЕ ИСПРАВНОСТИ ПРОВОДНИКА Služi za merenje dužine bakarnih i komunikacijskih kablova ili određivanje udaljenosti do mesta greške na kablu, kada je dostupan samo jedan kraj kabela. Uređaj ima i ton generator za identifikaciju parica pomoću sonde. Može biti korišten za: - merenje dužine kabla na terenu uz pristup samo jednom kraju kabla; - merenje segmenata u lokalnim mrežama i određivanje mesta gde je nastala greška i - određivanje mesta greške na kablu.
СМЕТЊЕ И КВАРОВИ У ЕЛЕКТРИЧНИМ ИНСТАЛАЦИЈАМА ИНСТРУМЕНТИ ЗА ИСПИТИВАЊЕ ИСПРАВНОСТИ ПРОВОДНИКА Lan. Caster™ profesionalni tester strukturiranih kablova i otkrivač kvarova služi za otkrivanje greški na instaliranim bakarnim kablovima i priključcima, te proizvodno testiranje sistema kablova. Pre početka testiranja instaliranih kablova Lan. Caster™ će upozoriti ako na kablu ima bilo kakvih aktivnosti i može prikazati njihovu aktivnost (10 Mb/s, 100 Mb/s, Token Ring, itd. ), a sve s ciljem da spreči testiranje mreže koja je aktivna. Dolazi opremljen s jednom udaljenom jedinicom uz mogućnost spajanja još 15 dodatnih. Za razliku od udaljenih jedinica konkurentnih proizvođača, Lan. Caster™ udaljene jedinice su aktivne i prikazuju da li je test prošao ili je nastupila greška.

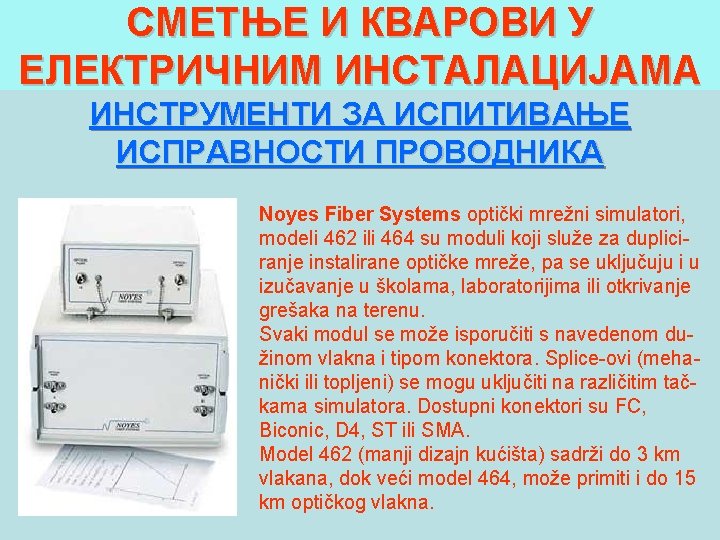

СМЕТЊЕ И КВАРОВИ У ЕЛЕКТРИЧНИМ ИНСТАЛАЦИЈАМА ИНСТРУМЕНТИ ЗА ИСПИТИВАЊЕ ИСПРАВНОСТИ ПРОВОДНИКА Noyes Fiber Systems optički mrežni simulatori, modeli 462 ili 464 su moduli koji služe za dupliciranje instalirane optičke mreže, pa se uključuju i u izučavanje u školama, laboratorijima ili otkrivanje grešaka na terenu. Svaki modul se može isporučiti s navedenom dužinom vlakna i tipom konektora. Splice-ovi (mehanički ili topljeni) se mogu uključiti na različitim tačkama simulatora. Dostupni konektori su FC, Biconic, D 4, ST ili SMA. Model 462 (manji dizajn kućišta) sadrži do 3 km vlakana, dok veći model 464, može primiti i do 15 km optičkog vlakna.
СМЕТЊЕ И КВАРОВИ У ЕЛЕКТРИЧНИМ ИНСТАЛАЦИЈАМА ИНСТРУМЕНТИ ЗА ИСПИТИВАЊЕ ИСПРАВНОСТИ ПРОВОДНИКА Uređaj se koristi za testiranje i indikaciju grešaka na UTP i STP kabelima. Moguće je odrediti kratak spoj, prekid provodnika, nepravilno spojene parice i to za 2, 3 i 4 parične govorne i data kanale. Uređaj dolazi s oklopljenim RJ 45 utičnicama, jedan za TIA 568 A i TIA 568 B dok je drugi za USOC. Uređaj se napaja iz 9 V cink-hlorid baterije, a moguća je upotreba dodatne alkalne baterije za produženje vremena rada uređaja. Poseduje indikator koji na vjeme upozorava na istrošenost baterije. Automatski prekidač odspaja baterije kada je uređaj uskladišten/nije u upotrebi.
СМЕТЊЕ И КВАРОВИ У ЕЛЕКТРИЧНИМ ИНСТАЛАЦИЈАМА ИНСТРУМЕНТИ ЗА ИСПИТИВАЊЕ ИСПРАВНОСТИ ПРОВОДНИКА Hi. Lite i VFI 2 su kompaktni i snažni izvori laserske svetlosti za otkrivanje grešaka na kablovima s optičkim vlaknima. Svetlo generisano s ovim uređajima izlazi na preoštro savijenim vlaknima, prekidima te loše postavljenim konektorima. Druge primene mogu biti provere kontinuiteta s kraja-na kraj, identifikacija konektora u prospojnim panelima, identifikacija vlakana pri spajanju. Univerzalni konektor omogućava spajanje različitih vrsta konektora bez potrebe promene adaptera.

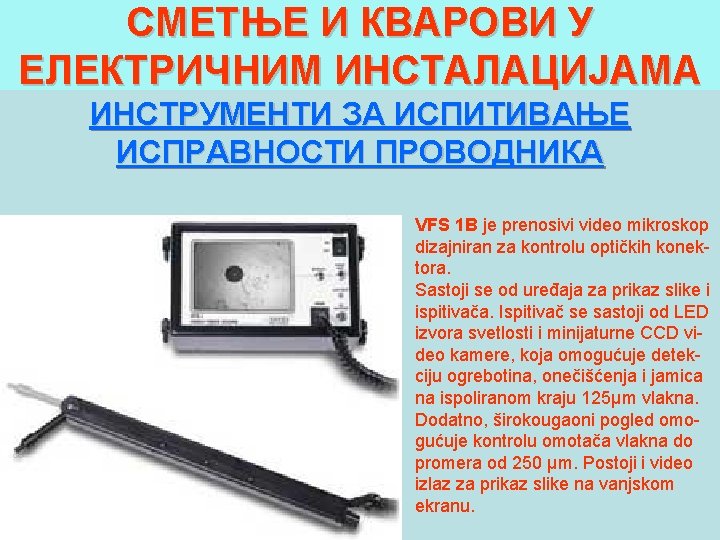

СМЕТЊЕ И КВАРОВИ У ЕЛЕКТРИЧНИМ ИНСТАЛАЦИЈАМА ИНСТРУМЕНТИ ЗА ИСПИТИВАЊЕ ИСПРАВНОСТИ ПРОВОДНИКА VFS 1 B je prenosivi video mikroskop dizajniran za kontrolu optičkih konektora. Sastoji se od uređaja za prikaz slike i ispitivača. Ispitivač se sastoji od LED izvora svetlosti i minijaturne CCD video kamere, koja omogućuje detekciju ogrebotina, onečišćenja i jamica na ispoliranom kraju 125µm vlakna. Dodatno, širokougaoni pogled omogućuje kontrolu omotača vlakna do promera od 250 µm. Postoji i video izlaz za prikaz slike na vanjskom ekranu.
СМЕТЊЕ И КВАРОВИ У ЕЛЕКТРИЧНИМ ИНСТАЛАЦИЈАМА ИНСТРУМЕНТИ ЗА ИСПИТИВАЊЕ ИСПРАВНОСТИ ПРОВОДНИКА M 600 je mini-OTDR "optički reflektometar u vremenskom domenu’’, koji služi za testiranje i otkrivanje greške na optičkim mrežama. Pruža mogućnost automatskog i ručnog načina rada čime je prilagođen za početnike i iskusne korisnike. Testiranje vlakna izvodi se samo sa jedne strane uz generisanje kratkih svetlosnih impulsa i prikazivanje na monitoru mesta gde se dešavaju gubici na vlaknu, pa može odrediti gde se na vlaknu nalaze konektori, splice-evi, gde je vlakno zakrivljeno ili gde je prekinuto. Merenje se može smestiti u internu memoriju, na floppy disk ili se mogu prebaciti na računar za dalju analizu, ispis ili arhiviranje.
СМЕТЊЕ И КВАРОВИ У ЕЛЕКТРИЧНИМ ИНСТАЛАЦИЈАМА ИНСТРУМЕНТИ ЗА ИСПИТИВАЊЕ ИСПРАВНОСТИ ПРОВОДНИКА Noyes sistem za razgovor preko optičkih vlakana predstavlja jeftino rešenje za potrebe komunikacije preko višemodnih ili jednomodnih vlakana. Dizajnirani su za govornu komunikaciju preko rezervnih optičkih vlakana i pružaju ful duplex te handsfree način rada. FTS 1 služi za komunikaciju preko višemodnih ili jednomodnih vlakana, a FTS 2 za rad preko jednomodnih vlakana. FTS 2 model uključuje i mogućnost komunikacije s više od dve osobe preko dodatnog konektora. Model FTS-20 C služi za spajanje na vlakno kada nismo na jednom od krajeva. Dopušta dvosmernu komunikaciju iz centralne tačke na vlaknu ili s kraja vlakna
