Slovenská technická univerzita v Bratislave Stavebná fakulta Katedra technológie stavieb Stavebno-technologické projektovanie Modelovanie priebehu výstavby doc. Ing. Peter Makýš, Ph. D.

Model je zjednodušený obraz objektívnej reality. Modely vytvárané v procese prípravy a realizácie stavby: • hmotné modely: – model stavby, – model stavebných mechanizmov a ich rozmiestnenia. • formálne modely: – symbolické modely, – abstraktné modely.

Postup modelovania môžeme rozdeliť na: • získavanie informácií o skúmanom jave: – z projektu, – zo zmluvy s objednávateľom stavby, – zo stavebného povolenia, • analýzu (rozčlenenie skúmaného objektu na jeho prvky), • syntézu (spájanie prvkov do celkov na základe vzťahov)

Úlohou modelovania v plánovaní výstavby je : • určiť základné prvky skúmaného objektu, • nájsť zodpovedajúce vzťahy prvkami.

Prvky Základným prvkom priebehu výstavby sú čiastkové stavebné procesy :

• základné - prebiehajú na stavanom objekte a ich výsledkom je stavebná konštrukcia alebo jej časť • prípravné – ich výsledkom sú polovýrobky, ktoré sa zabudovávajú do stavby v rámci základných procesov • pomocné - ich výsledkom sú pracovné prostriedky a pomocné konštrukcie, ktoré pomáhajú pri výstavbe, ale nestávajú sa súčasťou stavebného diela, • dopravné – ich výsledkom sú premiestnené pracovné predmety alebo pracovné prostriedky, • kontrolné – ich výsledkom je identifikácia, či predmet kontroly vyhovuje stanoveným požiadavkám.

Kĺbenie procesov je účelné spájanie procesov s cieľom realizovať stavebnú konštrukciu, objekt alebo stavbu.

Štruktúra procesu výstavby: • priestorová, • časová • technologická.

I. Priestorová štruktúra Definuje priestorové členenie stavby tak, aby sa umožnilo optimálne využívanie výrobného priestoru. Návrh priestorovej štruktúry rieši: • členenie priestoru na jednotlivé časti, • postupnosť zaraďovania týchto častí do výrobného toku, • priestorové rozmiestnenie hlavných mechanizmov.

Členenie priestoru Záber (pracovný záber) „m“ je ucelená časť stavby s približne rovnakou prácnosťou. Etapy výstavby: • spodná stavba „ss“, • vrchná stavba „vs“, • zastrešenie „zs“, • fasáda „fs“.

Záber m. ZS ZS Záber m. VS V. III. I. Záber m. SS VS SS Sekcia 1 Sekcia 2 Sekcia 3 Sekcia 4 Členenie objektu na zábery

Normálový záber „M“ je časť objektu, na ktorej sa vyskytujú všetky stavebné procesy.

VS SS Normálový záber M ZS Sekcia 1 Sekcia 2 Sekcia 3 Sekcia 4 V. III. I.

Počet záberov m: kde M a je počet sekcií (normálových záberov), počet podlaží.

Pracovný front je priestor potrebný na produktívne rozvinutie prác čaty. Pracovný úsek - časť pracovného frontu, ktorá slúži ako pracovisko jednému pracovníkovi. Montážny (realizačný úsek) „Mú“ – vzniká spojením viacerých sekcií do jedného celku.

ZS V. III. I. VS SS Sekcia 1 Sekcia 2 Sekcia 3 Sekcia 4 Montážny úsek MÚ Montážny úsek so štyrmi sekciami

ZS V. III. I. VS SS Sekcia 1 Sekcia 2 Sekcia 3 Sekcia 4 Montážny úsek MÚ Montážny úsek s vomi sekciami

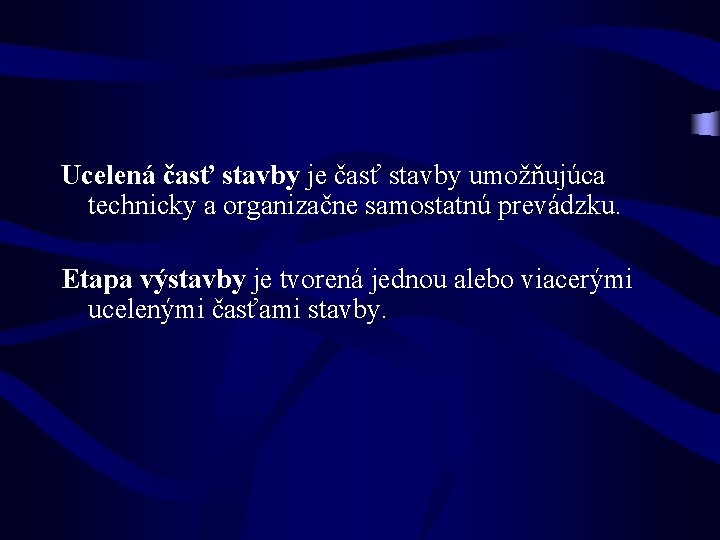

Ucelená časť stavby je časť stavby umožňujúca technicky a organizačne samostatnú prevádzku. Etapa výstavby je tvorená jednou alebo viacerými ucelenými časťami stavby.

Smery postupu výstavby Znázorňujú tok výrobných síl v rozostavanom objekte. Smery postupu výstavby: • horizontálny (H), • horizontálno-vzostupný (HV), • vertikálno-vzostupný (VV), • vertikálno-zostupný (VZ), • horizontálno-zostupný (HZ),

ZS H VS H Sekcia 1 Sekcia 2 Sekcia 3 Smer horizontálny (H)

H ZS V. IV. HV III. I. VS SS Sekcia 1 Sekcia 2 Sekcia 3 Smer horizontálne vzostupný (HV)

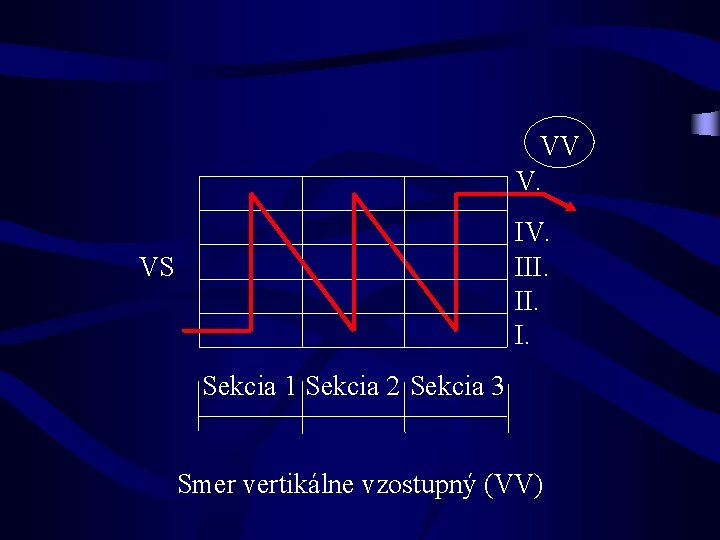

VV V. III. I. VS Sekcia 1 Sekcia 2 Sekcia 3 Smer vertikálne vzostupný (VV)

V. III. I. VZ VS Sekcia 1 Sekcia 2 Sekcia 3 Smer vertikálne zostupný (VZ)

V. III. HZ I. VS Sekcia 1 Sekcia 2 Sekcia 3 Smer horizontálne zostupný (HZ)

Smer postupu výstavby sa mení z dôvodu: • technologického, • priestorového.
