Číslo projektu CZ. 1. 07/1. 5. 00/34. 0565 Číslo materiálu VY_32_INOVACE_654_ROZEBÍRATELNÉ SPOJE- ŠROUBY, VRUTY, MATICE A JINÉ Název školy Masarykova střední škola zemědělská a Vyšší odborná škola, Opava, příspěvková organizace Autor Mojmír Hýbel Průřezové téma Základní dílenské práce Tématický celek Odborný výcvik Ročník 1. Datum tvorby 22. 10. 2012 Datum a místo ověření 27. 10. 2012 Dílna Druh učebního materiálu Prezentace Anotace Výklad nové látky - názornější a přehlednější způsob vysvětlení učiva, je inovativní Klíčová slova Šroub, podložka, závlačka Metodický pokyn Určeno k výkladu do hodiny i k samostudiu Pokud není uvedeno jinak, použitý materiál je z vlastních zdrojů autora

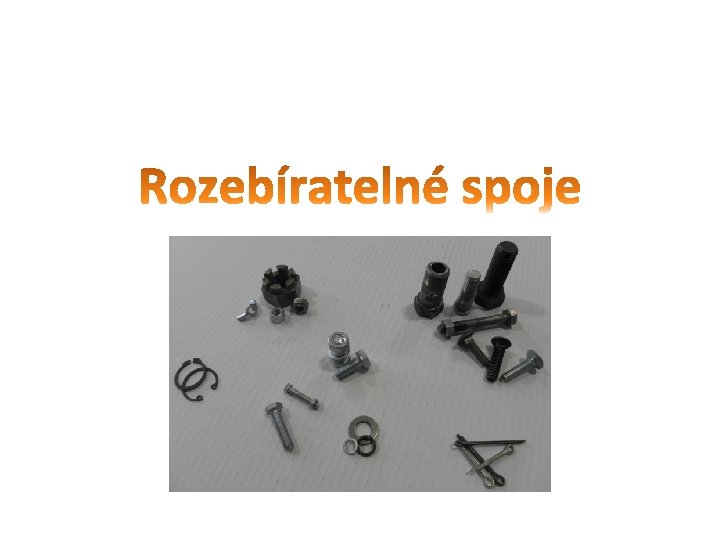

Rozebíratelné spoje jsou spoje takové, které lze pomocí vhodného nářadí rozebrat, aniž by došlo k poškození spojovacího nebo spojovaného materiálu.
Druhy rozebíratelných spojů • šrouby Šroubové spoje • čepy • pera • průchozí díra, šroub s hlavou, podložka, matice • kolíky obě součásti mají vůli • šroub s hlavou zašroubován v díře se závitem jedna součást má vůli šroub se při každé demontáži demontuje • závrtný šroub zašroubován v jedné ze součástí jedna součást má vůli při demontáži zůstává šroub namontován
ŠROUBY Šroub s šestihrannou hlavou Vratový šroub Šrouby speciální
MATICE Matice šestihranná Matice korunková Matice křídlová
PODLOŽKY Podložka plochá Podložka pérová
ZAJIŠŤOVACÍ PRVKY Matice korunková +závlačka Podložka pérová Matice samozajišťovací Zajišťovací lepidlo do závitů
Zajištění šroubových spojů • pérová podložka • podložka s jazýčky • korunková matice + závlačka • vějířová podložka • lepidlo do závitů Šroub spojovací Použití šroubů Šroub napínací • spojování • napínání (lana, řetězy) • stavěcí – polohovací • pohybové (svěrák) Šroub stavěcí
