ZDĚNÍ Z CIHEL PLNÝCH CP 6. vazby lícového zdiva

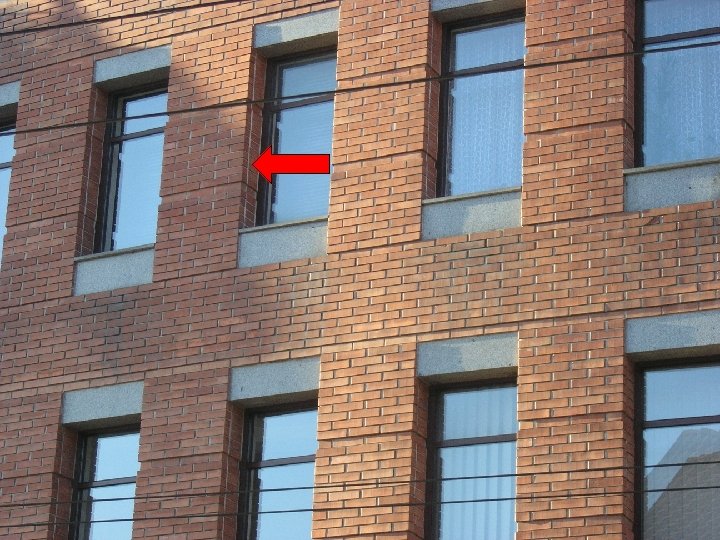

ZDĚNÍ Z LÍCOVÝCH CIHEL • Tyto vazby cihel zdiva, se využívají hlavně z architektonických důvodů. • Označují se též jako zdění z režného zdiva /zdivo není omítnuté/ • V některých případech se používají místo cihel jen obklady z cihelných pásků /někdy těžko rozpoznatelné zda se jedná o cihly nebo cihelné pásky/

Rozdělení vazeb zdiva 1. 2. 3. 4. 5. 6. Vazba vazáková Vazba běhounová Vazba křížová Vazba polokřížová Vazba holandská Vazba polská-gotická

1. VAZBA VAZÁKOVÁ ve všech vrstvách jsou pouze vazáky, které jsou o ¼ cihly posunuté

vazáky VRSTVA n + 1 VRSTVA n vazáky

Rodinný dům z režného zdiva /včetně oplocení/

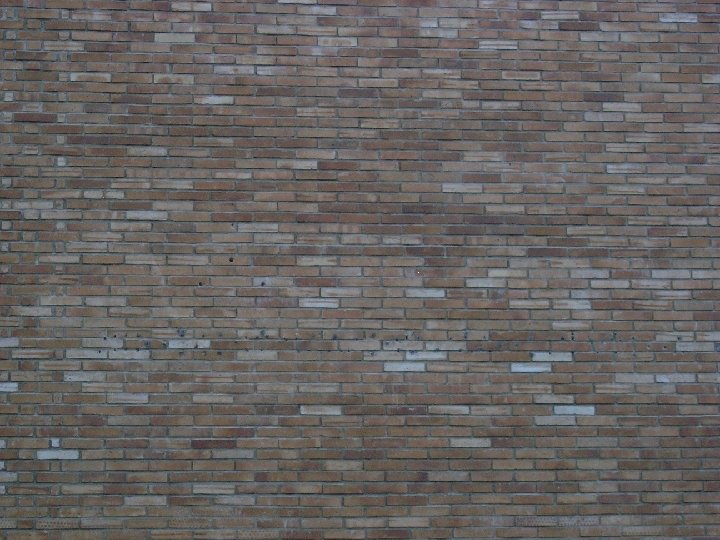

2. VAZBA BĚHOUNOVÁ ve všech vrstvách jsou pouze běhouny, které jsou o 1/2 cihly posunuté

běhouny VRSTVA n + 1 VRSTVA n

3. VAZBA KŘÍŽOVÁ • vrstva n – pouze vazáky (ve všech vrstvách jsou vždy nad sebou) • vrstva n+1 – pouze běhouny (v každé druhé běhounové vrstvě jsou běhouny o 1/2 cihly posunuté)

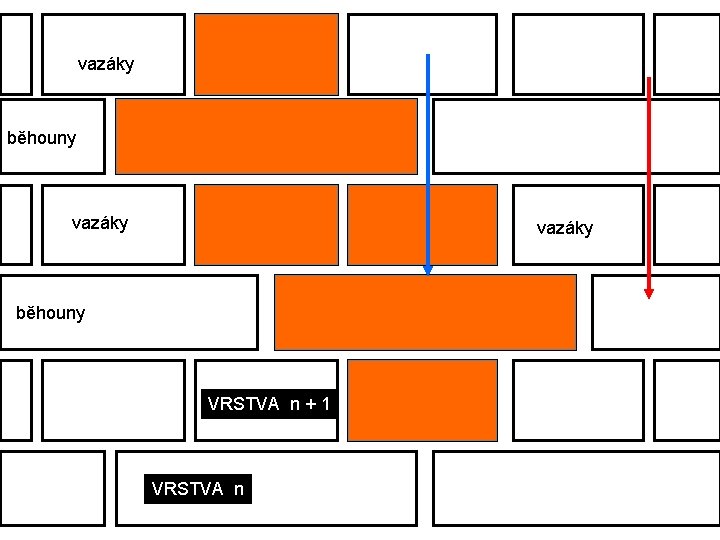

vazáky běhouny VRSTVA n + 1 VRSTVA n

4. VAZBA POLOKŘÍŽOVÁ • střídají se vrstvy vazákové a vrstvy běhounové • vrstvy vazákové i vrstvy běhounové mají spáry nad sebou

vazáky běhouny VRSTVA n + 1 VRSTVA n

5. VAZBA HOLANDSKÁ • střídají se vrstvy vazákové a vrstvy smíšené vazákové a běhounové • vrstvy vazákové i vrstvy smíšené mají spáry vazáků a běhounů nad sebou

vazáky běhouny vazáky VRSTVA n + 1 VRSTVA n

6. VAZBA POLSKÁ-GOTICKÁ • střídají se vrstvy smíšené vazákové a běhounové • vrstvy vazákové i vrstvy smíšené mají spáry vazáků a běhounů nad sebou

vazáky běhouny vazáky běhouny VRSTVA n + 1 VRSTVA n vazáky

Otázky • Znáte ve svém okolí nějakou novou stavbu, kde je lícové /režné / zdivo? • Jak lze poznat rozdíl mezi lícovou cihlou a cihelným obkladovým páskem?
