Číslo projektu CZ. 1. 07/1. 5. 00/34. 0029 Číslo materiálu VY_32_INOVACE_19 -09 Název školy Střední průmyslová škola stavební, Resslova 2, České Budějovice Autor Ing. Hana Konopová Tematický celek Stavební obnova Ročník 3. Datum tvorby 20. 9. 2012 Anotace Zaměřování a zakreslování stávajících stavů objektů 3. Zaznamenání průběhu inženýrských sítí, požadavek na geodetické připojení Metodický pokyn Určeno k výkladu do hodiny i samostudiu Možnosti využití – názornější a přehlednější způsob vysvětlení učiva. Cílem je naučit studenty zaměřit stávající stav objektu a připravit na měření Pokud není uvedeno jinak, použitý materiál je z vlastních zdrojů autora

ZAMĚŘOVÁNÍ A ZAKRESLOVÁNÍ stávajících stavů objektů

3. ______ Zaznamenání průběhu inženýrských sítí, požadavek na geodetické připojení

ZJIŠTĚNÍ POLOHY STÁVAJÍCÍCH INŽENÝRSKÝCH SÍTÍ – PRO SITUACI SITUACE • Součástí projektu zaměření stávajících stavů objektů je i vykreslení situace • Do situace zakreslujeme kromě pozemku a čísel parcel i průběh stávajících inženýrských sítí v okolí objektu • Předpoklady o jaké sítě se v daném objektu bude jednat je patrné z vybavení objektu a kde tento objekt stojí • Na ulici v okolí objektu můžeme najít různé šachty, šoupata a kapličky rozvodu el. a plynu

SPRÁVCI JEDNOTLIVÝCH INŽENÝRSKÝCH SÍTÍ • • • Kanalizace Voda Plyn (nízkotlak středotlak, vysokotlak) Elektro Městské osvětlení Křižovatky Městská doprava /trolejbusy/ Telefon – místní a dálkové kabely – lze po internetu!!!! Dálkové vytápění /teplárna/ Vojsko – obrana státu Železnice Televize

ZPŮSOB PROVEDENÍ ŽÁDOSTI O ZASLÁNÍ POLOHY INŽ. SÍTÍ • Napsat žádost na všechny správce inženýrských sítí, které se nachází v okolí stavby • Vyznačení zájmového území v mapě /pokud není k dispozici snímek z katastrální mapy je možno stáhnout si ho pro tyto účely na www. CUZK. CZ • zaslání jednotlivým správcům 1. elektronicky /vynikající spolupráce je s O 2 vše, včetně el. žádosti, je na jejich webových stránkách www. O 2. CZ 2. poštou /pomalé/ nebo je možno zanést přímo na podatelnu jednotlivých správců q Výsledky od jednotlivých správců zaznamenat do situace , zaslané podklady se předávají spolu s projektem !!

Ukázka vyznačení zájmového území

Ukázka zakreslení vedení kabelů telefonu od správce této sítě vyznačené do zájmového území

Ukázka vyznačení zakreslení vedení plynu od správce těchto sítí do vyznačeného zájmového území

VSTUP DO MĚŘENÉHO OBJEKTU • Souhlas majitele (lze ověřit v listu vlastnictví), • Tím , že budete mít zajištěn vstup podle předchozího bodu je dobré v případě: 1. 2. 3. úrazu neoprávněný vstup (bezpečnostní zařízení) zcizení věcí uvnitř objektu způsobené nepovolanou osobou … nebo oprávněné osoby (plná moc pro jednání )

ZHOTOVENÍ • FOTODOKUMENTACE Interiér, exteriér – pro pozdější reklamace je vhodné na fotografii uvádět datum a čas • Z fotografií je možno vyčíst: 1. detaily částí konstrukcí 2. detaily, které jsou obtížně přístupné, nebo přístup je nebezpečný) • Fotografie nahrazují kreslení části konstrukce

ROZSAH A ZPŮSOB ZAMĚŘOVÁNÍ, POŽADAVEK NA GEODETICKÉ PŘIPOJENÍ

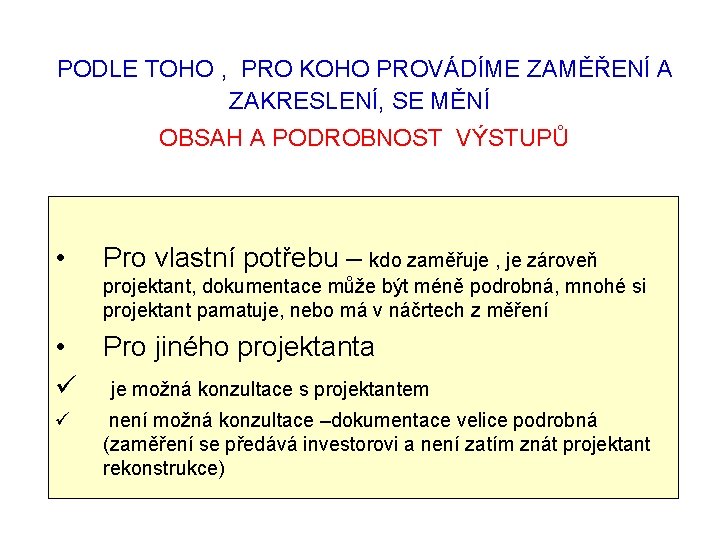

PODLE TOHO , PRO KOHO PROVÁDÍME ZAMĚŘENÍ A ZAKRESLENÍ, SE MĚNÍ OBSAH A PODROBNOST VÝSTUPŮ • Pro vlastní potřebu – kdo zaměřuje , je zároveň projektant, dokumentace může být méně podrobná, mnohé si projektant pamatuje, nebo má v náčrtech z měření • Pro jiného projektanta ü je možná konzultace s projektantem ü není možná konzultace –dokumentace velice podrobná (zaměření se předává investorovi a není zatím znát projektant rekonstrukce)

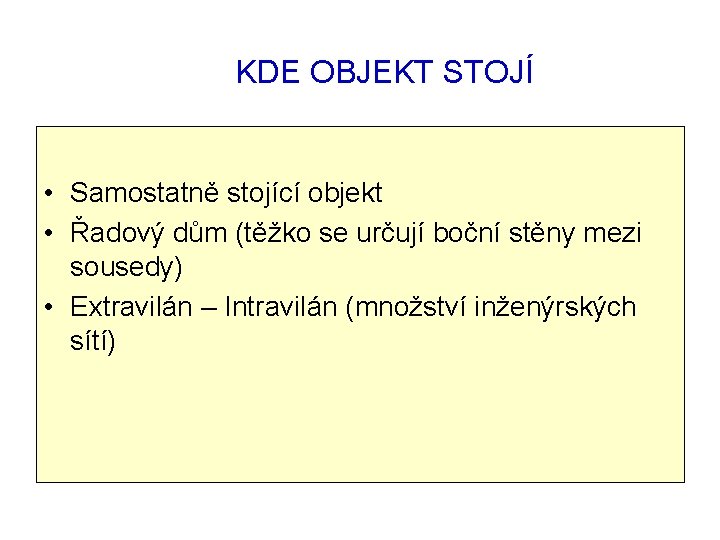

KDE OBJEKT STOJÍ • Samostatně stojící objekt • Řadový dům (těžko se určují boční stěny mezi sousedy) • Extravilán – Intravilán (množství inženýrských sítí)

POŽADAVEK NA GEODETICKÉ PŘIPOJENÍ • Státní nivelace (Bpv) • JTSK • MÍSTNÍ SOUSTAVA – určení fixního bodu

výškové čepové značky Připojení na státní nivelaci Výšku bodů získáme na Katastrálním úřadu nebo na jeho stránkách www. cuzk. cz

Připojení na státní nivelaci – určení fixního bodu výšky +/- 0. 000

MÍSTNÍ SOUSTAVA – určení fixního bodu výšky +/- 0. 000 Pro měření může být místní soustava fixována k sousednímu vstupu do objektu Měřený objekt
