Číslo projektu CZ. 1. 07/1. 5. 00/34. 0029 Číslo materiálu VY_32_INOVACE_06 -18 Název školy

Číslo projektu CZ. 1. 07/1. 5. 00/34. 0029 Číslo materiálu VY_32_INOVACE_06 -18 Název školy Střední průmyslová škola stavební, Resslova 2, České Budějovice Autor Ing. Michal Kronika Tematický celek Stavební mechanika Ročník 2. – 3. Datum tvorby 24. 8. 2013 Anotace - názorný výklad nové látky a okamžité procvičení - prezentace Metodický pokyn výkladová prezentace na interaktivní tabuli nebo projektor Pokud není uvedeno jinak, použitý materiál je z vlastních zdrojů autora

Konzola - vnitřní síly – V, M, N Spojité rovnoměrné zatížení a vynášení vnitřních

Konzola - vnitřní síly – V, M, N Spojité rovnoměrné zatížení a vynášení vnitřních sil V, M, N do obrazců

Konzola – konzolový nosník • Konzola je nosník přímý dokonale vetknutý na jednom a

Konzola – konzolový nosník • Konzola je nosník přímý dokonale vetknutý na jednom a volný na druhém konci • Vnitřní síly V, M, N se počítají zpravidla vždy od volného konce • V tomto případě nemusíme řešit předem hodnoty složek reakcí • Reakce nosníku ve vetknutí jsou stejně veliké jako hodnoty V, M, N v průřezu ležícím nekonečně blízko vetknutí a uvádějí je do rovnováhy

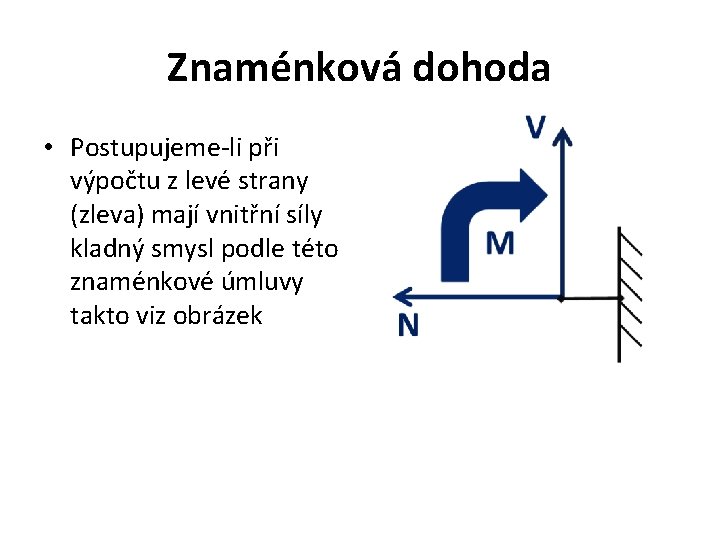

Znaménková dohoda • Postupujeme-li při výpočtu z levé strany (zleva) mají vnitřní síly kladný

Znaménková dohoda • Postupujeme-li při výpočtu z levé strany (zleva) mají vnitřní síly kladný smysl podle této znaménkové úmluvy takto viz obrázek

Zadání příkladu Určete průběh vnitřních sil V, M, N na konzole vyložené 4 m.

Zadání příkladu Určete průběh vnitřních sil V, M, N na konzole vyložené 4 m. Zatížena je spojitým rovnoměrným zatížením o velikosti 3 k. N na metr běžný. Zatížení působí od 2 do 4 metrů od vetknutí.

1. Popis zadání Číslování je vhodné začít od volného konce. Vetknutí si označíme malým

1. Popis zadání Číslování je vhodné začít od volného konce. Vetknutí si označíme malým písmenem a. Dále zakreslíme reakce se šipkami předpokládaných výsledných směrů.

2. Výpočet a obrazec posouvajících sil V 1 l = 0 k. N V

2. Výpočet a obrazec posouvajících sil V 1 l = 0 k. N V 1 p = V 1 l = 0 k. N Velikost posouvající síly v intervalu 1 -2 roste dle vztahu: V 1 -2 = V 1 p - f ∙ y V 2 l = V 1 p – f ∙ y = 0 - 3 ∙ 2 = - 6 k. N V 2 p = V 2 l = - 6 k. N Velikost posouvající síly v intervalu 2 -a je neměnná, protože v tomto úseku nepůsobí žádné zatížení. Val = V 2 p = - 6 k. N Reakce Az musí uvést soustavu do rovnováhy tzn. Vap = 0: Vap = Val + Az = 0 k. N Az = - Val Az = - (- 6) = 6 k. N

3. Výpočet a obrazec momentů Př ím ka •

3. Výpočet a obrazec momentů Př ím ka •

1. 2. 3. 4. Shrnutí Jakým způsobem zjišťujeme velikost reakcí na konzole? Nakresli obrazec

1. 2. 3. 4. Shrnutí Jakým způsobem zjišťujeme velikost reakcí na konzole? Nakresli obrazec znaménkové dohody pro postup výpočtu z levé strany. Kam vynášíme v obrazci záporný smysl posouvajících sil? Kam vynášíme v obrazci záporný smysl momentů?

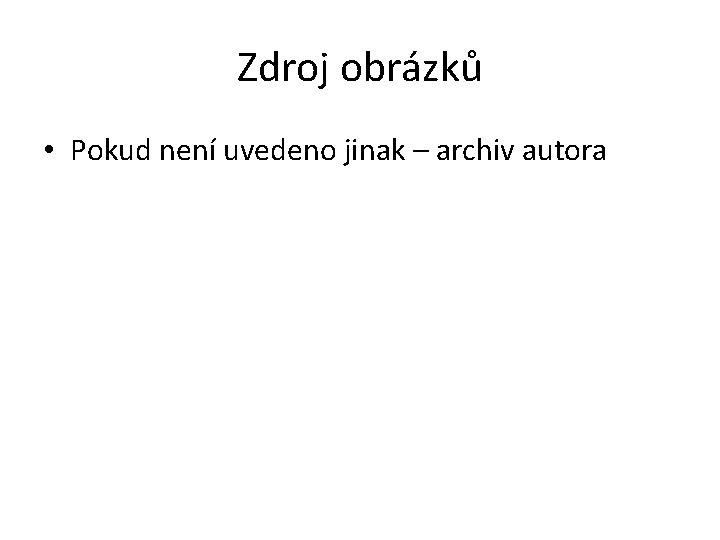

Zdroj obrázků • Pokud není uvedeno jinak – archiv autora
