Číslo projektu CZ. 1. 07/1. 5. 00/34. 0029 Číslo materiálu VY_32_INOVACE_22 -19 Název školy Střední průmyslová škola stavební, Resslova 2, České Budějovice Autor Ing. Hana Konopová Tematický celek Pozemní stavitelství Ročník 1. Datum tvorby 1. 9. 2012 Anotace Otvory v nosných stěnách. 11. Překlady z lehkých betonů a Překlady monolitického systému ztraceného bednění UPA profily, nosné, nenosné a ploché překlady. Výklad nové látky - názornější a přehlednější způsob vysvětlení učiva Metodický pokyn Určeno k výkladu do hodiny i samostudiu Možnosti využití – ucelený přehled i při zpracování samostatného projektu ve 3. a 4. ročníku , samostatné vyhledávání pojmů, práce s internetem, odbornou literaturou Pokud není uvedeno jinak, použitý materiál je z vlastních zdrojů autora
OTVORY V NOSNÝCH STĚNÁCH
11. Překlady z lehkých betonů UPA profily pro překlady a ztužující věnce Nosné překlady Nenosné překlady Ploché překlady
UPA profily pro překlady a ztužující věnce Osazení překladu z lehkých betonů na bednění a provedení vyztužení profilu … • Světlost překladu je dána vyztužením profilu • Profily je nutné uložit na bednění • Profily jsou nosné až po vyztužení betonářskou výztuží , provedení betonáže profilu a po předepsané době dosažení pevnosti betonu. • UPA překlady nejsou samostatně nosné.
Nosné překlady • Nosné překlady Ytong jsou pórobetonové prvky armované betonářskou výztuží. • Používají se pro vytváření nadpraží okenních a dveřních otvorů ve zdivu z přesných tvárnic Ytong; v nosných i nenosných stěnách. • Osazení • Překlady se nikdy nezkracují ani se neupravují jejich průřezy, jsou určeny k přímému zabudování. Překlady se kladou do maltového lože, uložení překladů musí být 250 mm (min. 200 mm). • Při montáži je důležité dbát na správnou polohu zabudovaného překladu. Překlady pro světlost otvoru 900 -1750 mm
Nenosné překlady • Nenosné překlady Ytong jsou pórobetonové prvky armované betonářskou výztuží. • Používají se pro vytváření nadpraží dveřních otvorů v příčkách zdiva z přesných tvárnic Ytong • Překlady jsou pro šířku otvoru 75, 100, 125, 150 mm • Překlady se kladou do maltového lože, uložení překladů musí být 250 mm (min. 200 mm). Překlady pro max. světlost otvoru 1010 mm
Ploché překlady YTONG se používají v nosných i nenosných stěnách v kombinaci s nadezdívkou Ploché překlady nejsou samostatně nosné. Nosné jsou až po zhotovení nadezdívky a po dosažení její potřebné pevnosti.
Ploché překlady – nosné překlady s nadezdívkou Překlady pro světlost otvoru 900 -1750 mm
Obloukové překlady • Nenosné obloukové překlady Ytong jsou pórobetonové prvky armované betonářskou výztuží. • Používají se pro vytváření klenutých nadpraží dveřních otvorů v příčkách zdiva z přesných tvárnic Ytong • Rozměr prvku: 100 x 625 x 1385 mm
Literatura - obrázky NEZNÁMÝ. ytong. cz [online]. [cit. 11. 3. 2013]. Dostupný na WWW: http: //www. ytong. cz/cs/content/preklady-pro-nosne-a-nenosne-steny. php NEZNÁMÝ. ytong. cz [online]. [cit. 11. 3. 2013]. Dostupný na WWW: http: //www. ytong. cz/cs/content/reseni-pro-usporne-domy_2356. php
Literatura • • • Hájek P. a kolektiv: Konstrukce pozemních staveb 10 - Nosné konstrukce I, ČVUT Praha 2000 Rambousek F. a kolektiv: Stavební konstrukce I pro druhý ročník SPŠ stavebních. SNTL, Praha 1969 Pechar J. , Růžička A. , Staňková J. : Učebnice architektury pro 3. ročník SPŠ stavebních. SNTL, Praha 1981 Syrový B. : Vývoj stavebnictví a architektury ve starověku. SNTL, Praha 1959 Syrový B. : Architektura. SNTL, Praha 1972 Syrový B. a kolektiv: Architektura – svědectví dob. SNTL, Praha 1974 Jundrovský R. : Kamenictví pro praktickou potřebu kameníků, stavitelů, zedníků, stavebníků, a škol odborných. Praha, nakladatel Kober I. L. Ondřej S. : Stavba domu v praxi – díl I. V Praze 1932, náklad vlastní Švarc B. : Přehled pozemního stavitelství. Ústav pro učební pomůcky průmyslových a odborných škol Praha 1944 Pume D. , Čermák F. a kolektiv: Průzkumy a opravy stavebních konstrukcí. ABF 1993
12. Překlady monolitického systému ztraceného bednění Řešení překladů systému z dřevocementových a štěpkocementových bednících desek a polystyrénových tvárnic Výrobky se uvádí pod názvem VELOX , DURISOL, THERMOMUR
Překlady systému VELOX Poznámka: Systém DURISOL-IZOLOX je obdobný systém z dřevoštěpkových desek nebo tvárnic bednění překladu obvodového a vnitřního překlad navazující na ztužující věnec roletový překlad
Překlad rovné nadpraží
obloukový překlad
Překlady systému DURISOL
Překlady systému DURISOL
Monolitické ztracené bednění thermomur Beton Tvárnice polystyren Sestava stěny před betonáží
Tvárnice pro vytvoření bednění překladu dl. 120 mm Detail uložení výztuže v překladu a jeho bednění
Výztuž rohů a ostění otvorů
Literatura -obrázky • • • NEZNÁMÝ. velox. cz [online]. [cit. 11. 3. 2013]. Dostupný na WWW: http: //www. velox. cz/cs/zpusob-montaze-sten/#closed NEZNÁMÝ. durisol. cz [online]. [cit. 11. 3. 2013]. Dostupný na WWW: http: //durisol. cz/durisol-prvky. htm NEZNÁMÝ. thermomur. cz [online]. [cit. 12. 3. 2013]. Dostupný na WWW: http: //www. thermomur. cz/stavebni_montaz_zdivo. html

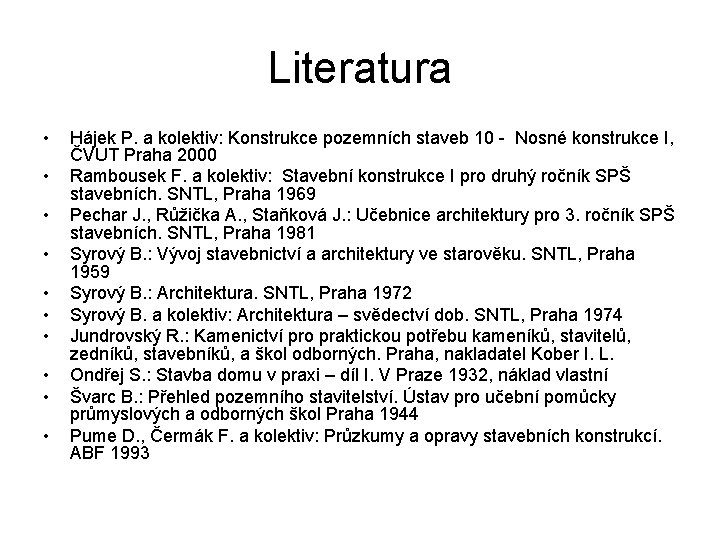

Literatura • • • Hájek P. a kolektiv: Konstrukce pozemních staveb 10 - Nosné konstrukce I, ČVUT Praha 2000 Rambousek F. a kolektiv: Stavební konstrukce I pro druhý ročník SPŠ stavebních. SNTL, Praha 1969 Pechar J. , Růžička A. , Staňková J. : Učebnice architektury pro 3. ročník SPŠ stavebních. SNTL, Praha 1981 Syrový B. : Vývoj stavebnictví a architektury ve starověku. SNTL, Praha 1959 Syrový B. : Architektura. SNTL, Praha 1972 Syrový B. a kolektiv: Architektura – svědectví dob. SNTL, Praha 1974 Jundrovský R. : Kamenictví pro praktickou potřebu kameníků, stavitelů, zedníků, stavebníků, a škol odborných. Praha, nakladatel Kober I. L. Ondřej S. : Stavba domu v praxi – díl I. V Praze 1932, náklad vlastní Švarc B. : Přehled pozemního stavitelství. Ústav pro učební pomůcky průmyslových a odborných škol Praha 1944 Pume D. , Čermák F. a kolektiv: Průzkumy a opravy stavebních konstrukcí. ABF 1993
