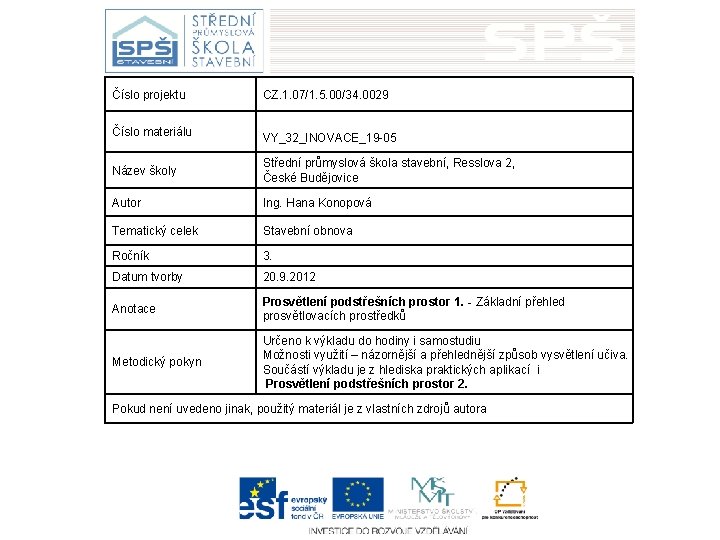

Číslo projektu CZ. 1. 07/1. 5. 00/34. 0029 Číslo materiálu VY_32_INOVACE_19 -05 Název školy Střední průmyslová škola stavební, Resslova 2, České Budějovice Autor Ing. Hana Konopová Tematický celek Stavební obnova Ročník 3. Datum tvorby 20. 9. 2012 Anotace Prosvětlení podstřešních prostor 1. - Základní přehled prosvětlovacích prostředků Metodický pokyn Určeno k výkladu do hodiny i samostudiu Možnosti využití – názornější a přehlednější způsob vysvětlení učiva. Součástí výkladu je z hlediska praktických aplikací i Prosvětlení podstřešních prostor 2. Pokud není uvedeno jinak, použitý materiál je z vlastních zdrojů autora
PROSVĚTLENÍ PODSTŘEŠNÍCH PROSTOR
1. ______ Základní přehled prosvětlovacích prostředků obytných podkroví
Úvod • • • V dřívějších dobách nebylo možno podstřešní prostory využívat pro bydlení z důvodů (protipožárních)zákonů 1889 , ale i z nedostatku vhodných materiálů pro zateplení a výrobků k jejich prosvětlení. Na některých obrazech se však můžeme i s vyobrazením střešních oken setkat. Pro bydlení se využívali pouze místnosti tzv. „mandsardy“, /název podle architekta Mandsarda /, ale tam byla okna ve svislých stěnách. Vikýře, které mnohdy vidíme na střechách historických objektů bývali pouze v neobývaných prostorách , které sloužili ke skladování. k masivnímu rozšíření využití podkrovních prostor u nás došlo až po roce 1980 a hlavně pak po roce 1989 V dnešní době se značně rozšířilo využití podstřešních prostor, které je však nutno prosvětlit a odvětrat. Střecha spolu s prosvětlovacími prostředky tvoří dnes tzv. 5 fasádu.
bysta arch. Mandsarda v kostele ve Versailes, kde je pohřben. Použití • • Nové stavby – obytné podkroví - nevytápěné půdní prostory Dodatečné půdní vestavby (dnes velmi populární, hlavně v centrech měst, kde se tímto dá získat levně parcela a hlavně zajímavé prostory k bydlení) nevýhodou bývá společný prostor schodiště a návaznost na stávajcící rozvody a kanalizace….
Požadavky na prosvětlení V praxi se často používá pravidlo na 1 /8 nebo 1/10 prosklené plochy, vzhledem k půdorysné ploše místnosti , ale je nutno, aby byla ještě splněna podmínka. Je také zásada, že několik menších oken dá více světla než 1 velké okno podle ČSN 73 0580 -2 Denní osvětlení obytných budov V obytných místnostech s bočním osvětlením musí být ve dvou kontrolních bodech v polovině hloubky místnosti , vzdálených 1 m od vnitřních povrchů bočních stěn hodnota činitele denní osvětlenosti nejméně 0, 7% a nejdéle 3 m od okna a průměrná hodnota z obou těchto bodů nejméně 0, 9%. Jsou- li okna ve dvou stýkajících se stěnách , postačí je-li tento požadavek alespoň u jedné z obou dvojic těchto bodů

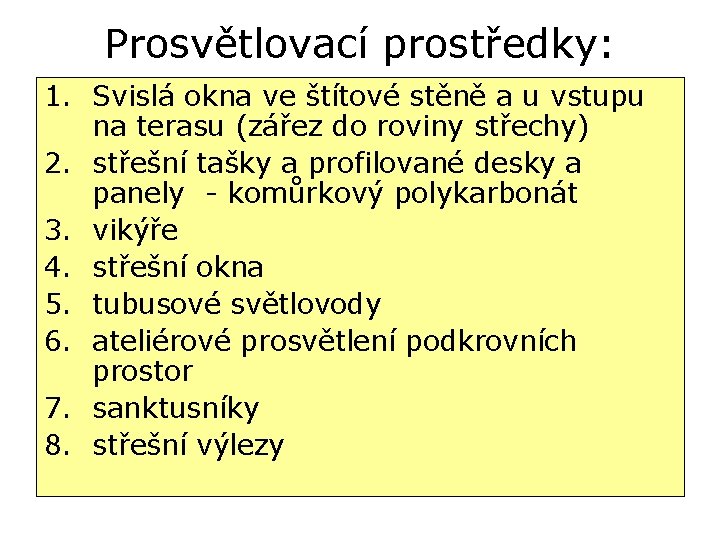

Prosvětlovací prostředky: 1. Svislá okna ve štítové stěně a u vstupu na terasu (zářez do roviny střechy) 2. střešní tašky a profilované desky a panely - komůrkový polykarbonát 3. vikýře 4. střešní okna 5. tubusové světlovody 6. ateliérové prosvětlení podkrovních prostor 7. sanktusníky 8. střešní výlezy
Střešní tašky • Pro prosvětlení půdních prostor se používají střešní tašky ( a to pouze tam, kde není půdní prostora zateplená. • Skleněné tašky se dnes již nevyrábí z požárního hlediska. Bylo nebezpečí , že skleněná taška se může za určitých podmínek chovat jako optická čočka a v případě skladování hořlavého materiálu na půdě způsobit požár. sklo plast

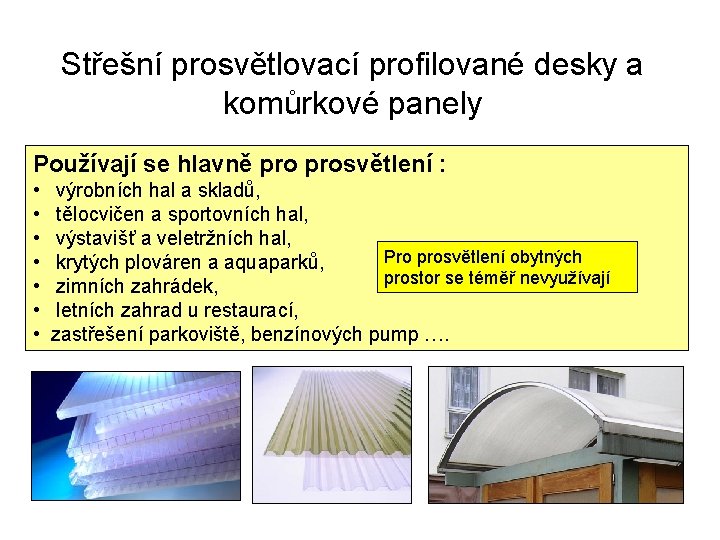

Střešní prosvětlovací profilované desky a komůrkové panely Používají se hlavně prosvětlení : • výrobních hal a skladů, • tělocvičen a sportovních hal, • výstavišť a veletržních hal, Pro prosvětlení obytných • krytých plováren a aquaparků, prostor se téměř nevyužívají • zimních zahrádek, • letních zahrad u restaurací, • zastřešení parkoviště, benzínových pump ….
VIKÝŘE Přednosti a nevýhody • • svislá poloha okna zvětšení užitné plochy místnosti náročnější realizace Zvážit vhodnost použití pro střešní krytinu (hlavně u volského oka)
TYPY VIKÝŘŮ • pásový vikýř - pultový w pultový vikýř
• lichoběžníkový vikýř w sedlový vikýř • valbový vikýř w mansardový vikýř

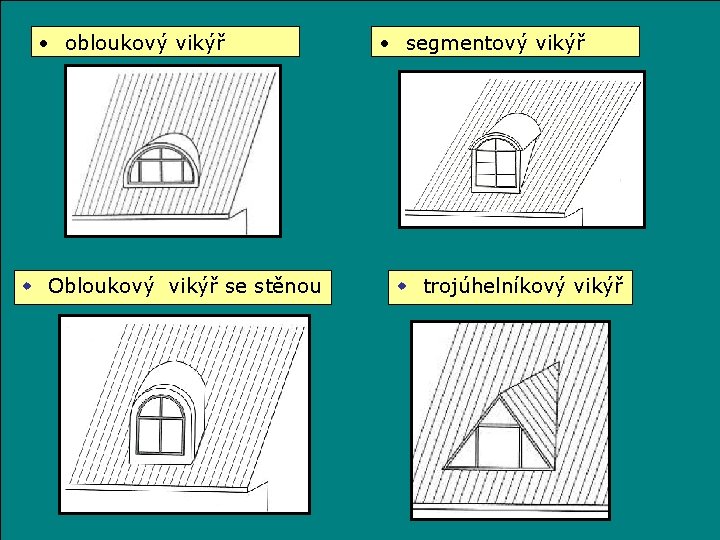

• obloukový vikýř w Obloukový vikýř se stěnou • segmentový vikýř w trojúhelníkový vikýř
w volské oko Rozdělení podle polohy stěny s oknem vzhledem k rovině střechy /kolmo na střechu nebo svisle – kolmo na stropní rovinu/
STŘEŠNÍ OKNA Přednosti a nevýhody • využití prosvětlení a větrání u šikmých stěn střechy • umožnění ateliérového prosvětlení • okna mohou být samostatná i sdružená do pásu nebo skupiny • možnost ručního i dálkového ovládání • Při návrhu je nutno brát v úvahu výšku půdní nadezdívky a sklon střešní roviny • v zimním období zhoršená viditelnost při velké vrstvě sněhu na střeše • náročnější realizace – pozor na výšku osazení okna • nevhodné do památkově chráněných objektů a zón

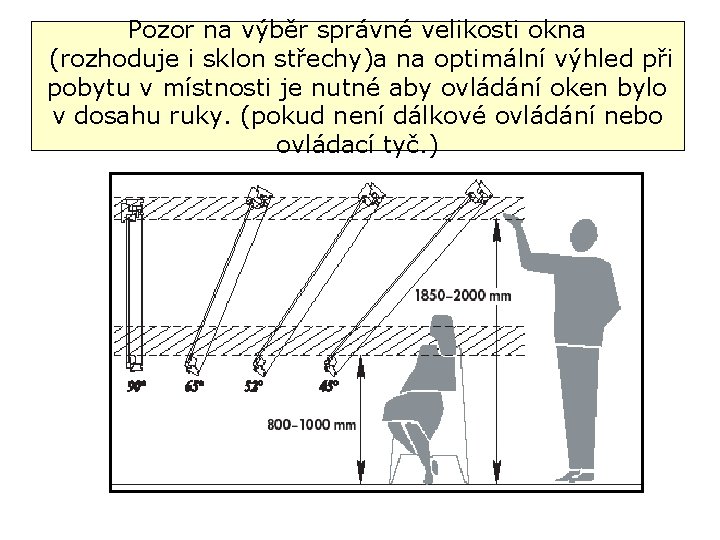

Pozor na výběr správné velikosti okna (rozhoduje i sklon střechy)a na optimální výhled při pobytu v místnosti je nutné aby ovládání oken bylo v dosahu ruky. (pokud není dálkové ovládání nebo ovládací tyč. )
Materiál • dřevo • plast • kombinace – dřevo, plast Tvar ostění • vodorovné ostění nad oknem a svislé ostění pod oknem

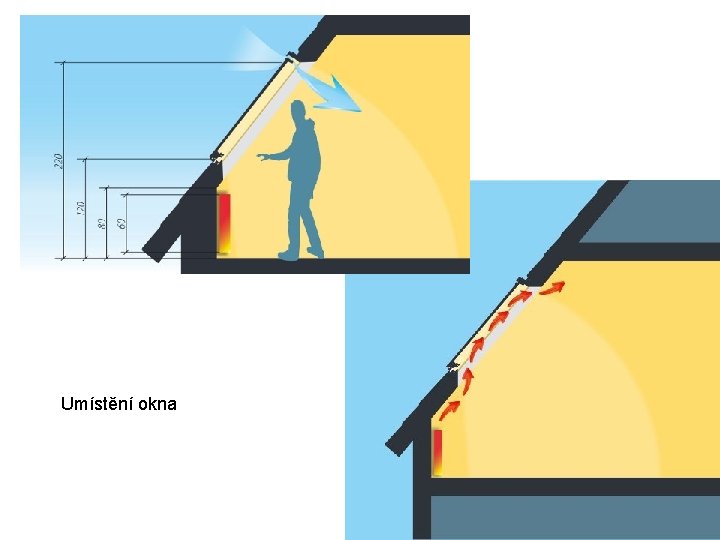

Umístění okna
SVĚTLOVODY • Kopule a potrubí s vnitřní reflexní plochou • difuzér rozptylující světlo do osvětlovaného prostoru • Možno doplnit i umělým osvětlením Osazení světlovodu do sádrokartonového podhledu

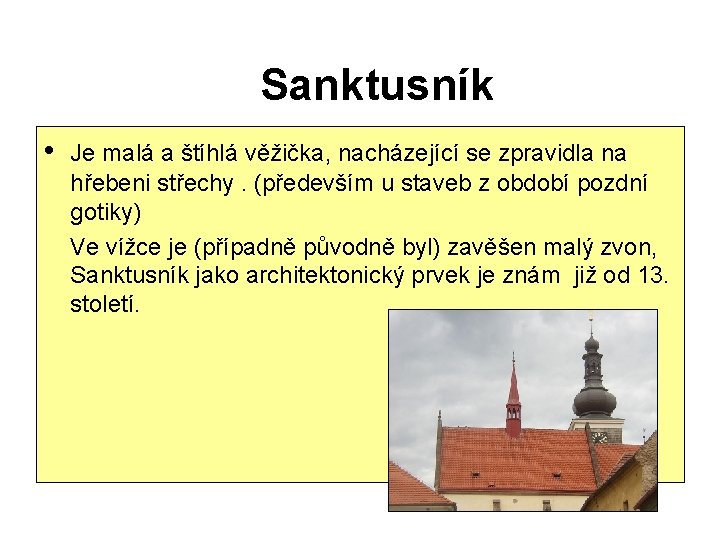

Sanktusník • Je malá a štíhlá věžička, nacházející se zpravidla na hřebeni střechy. (především u staveb z období pozdní gotiky) Ve vížce je (případně původně byl) zavěšen malý zvon, Sanktusník jako architektonický prvek je znám již od 13. století.
Literatura , obrázky • • NEZNÁMÝ. Nejdůležitější rozdíly mezi typy střešních oken [online]. [cit. 3. 11. 2013]. Dostupný na WWW: http: //www. fakro. cz/htmlcz/184. php NEZNÁMÝ. Střešní balkon GDL Cabrio [online]. [cit. 3. 11. 2013]. Dostupný na WWW: http: //www. velux. cz/zakaznici/vyrobky/stresni-okna/celodrevena/stresni-balkon-gdlcabrio PLÁNSKÝ, Jan. Absolventská práce -PROSVĚTLENÍ PODKROVNÍCH PROSTOR. České Budějovice: Absolventská práce, 2006/2007, ISBN NENÍ -VOŠ OKRUŽNÍ ČESKÉ BUDĚJOVICE. MIAOW. Sanktusnik kostel sv Kateriny Velvary. jpg [online]. [cit. 10. 11. 2013]. Dostupný na WWW: http: //cs. wikipedia. org/wiki/Soubor: Sanktusnik_kostel_sv_Kateriny_Velvary. jpg +
