Slection dune olienne adapte au site Assemble Gnrale
Sélection d’une éolienne adaptée au site Assemblée Générale du 11 avril 2015
Evaluation de la ressource de vent les 2 anémomètres en haut du mât de 79 m Les données sont enregistrées toutes les 10 minutes
Mesure du vent - moyennes mensuelles
Choix du modèle d’éolienne dernière sélection Type V 110 SWT 113 G 114 V 110 SWT 113 N 117 Marque Vestas Siemens Gamesa Vestas Siemens Nordex Diamètre m 110 113 114 110 113 117 Hauteur mat 95 92. 5 93 125 115 120 Puissance 2 000 3 000 2 400 Prod nette Encis (MWh) 7 655 8 088 7 123 8 815 9 319 8 914 Pertes de bridage Non dispo. 5. 28% 21. 89% Non disponibles 6. 10% 16. 04% 7 162 5 201 8 181 6 997 (k. W) P 50 (MWh)
Éolienne moderne à entrainement direct Eolienne SIEMENS SWT-3. 0 -113 - Puissance nominale: 3 Méga. Watts (MW) - Diamètre du rotor: 113 m - Surface balayée: 10 000 m 2 (1 ha) - Hauteur de l’axe du rotor: 115 m - Production annuelle moyenne estimée de 8 à 9 000 MWh sur notre site
Détails de la pale de l’éolienne Siemens SWT 113 dispositifs de réduction du bruit aérodynamique ces dispositifs apportent une réduction de puissance du bruit allant jusqu’à 5 décibels
Evaluation du productible du projet Eolandes Teillé Assemblée Générale du 11 avril 2015
Etude de productible pour 5 - SWT 113 -3 MW - h=115 m simulation du BE Encis environnement • Les mesures de vent ont été enregistrées toutes les 10 minutes de juin 2013 à mai 2014 (court terme) • Elles ont été comparées aux mesures de la station météo de Nort sur Erdre et extrapolées sur une durée de 10 ans, pour simuler la production du parc Eolandes pendant les années 2004 à 2014 (long terme) Ce sont ces données long terme qui sont utilisées pour évaluer le productible et la rentabilité du futur parc éolien Simulation Productible brut MWh Pertes sillage Productible net (MWh) Pertes du parc P 50 (MWh) Heures P 50 P 75 (MWh) Heures P 75 P 90 (MWh) Heures P 90 Court terme 52 999 3. 02% 51 396 11. 81% 45 327 3 022 41 353 2 757 37 776 2 518 Long terme 48 317 3. 56% 46 597 11. 12% 41 414 2 761 37 783 2 519 34 515 2 301 Valeurs utilisées dans le plan d’affaire
Plan de bridage accoustique du parc Eolandes Pour respecter les normes ICPE : +5 d. B le jour +3 d. B la nuit par rapport au niveau de bruit résiduel mesuré près des habitations des riverains, il est parfois nécessaire de brider les éoliennes sous certaines conditions de vent (surtout la nuit)

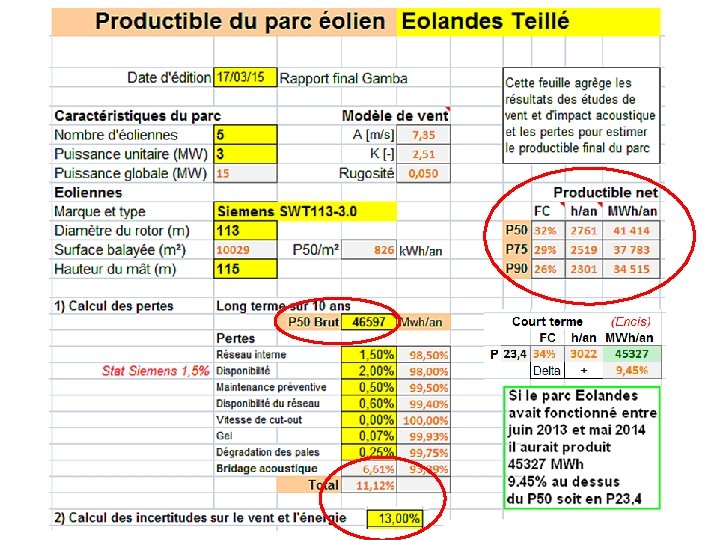

Productible et pertes du parc Eolandes
Merci de votre attention 11 Avril 2015 – Assemblée Générale d’ EOLA Développement http: //eoliennes-ancenis. fr
- Slides: 12
