SÍLA SKLÁDÁNÍ SIL VY_32_INOVACE_04 - SÍLA, SKLÁDÁNÍ SIL

Síla = vzájemné působení těles, které na sebe mohou působit dotykem a nebo přes silová pole. Znázornění síly Síla se znázorňuje přímkou, jako nositelkou síly a je určena: a) Velikostí: Ø Pokud na těleso působí více sil, lze je nahradit silou jednou – výslednicí sil. Ø Tomuto postupu říkáme skládání sil. Ø Pro skládání sil platí určitá pravidla. b) Směrem síly (znázorněno šipkou): c) Poloze působiště (P): SMĚR SÍLY VELIKOST SÍLY F=2 N MĚŘÍTKO: 1 cm = 1 N P (PŮSOBIŠTĚ SÍLY) VY_32_INOVACE_04 - SÍLA, SKLÁDÁNÍ SIL

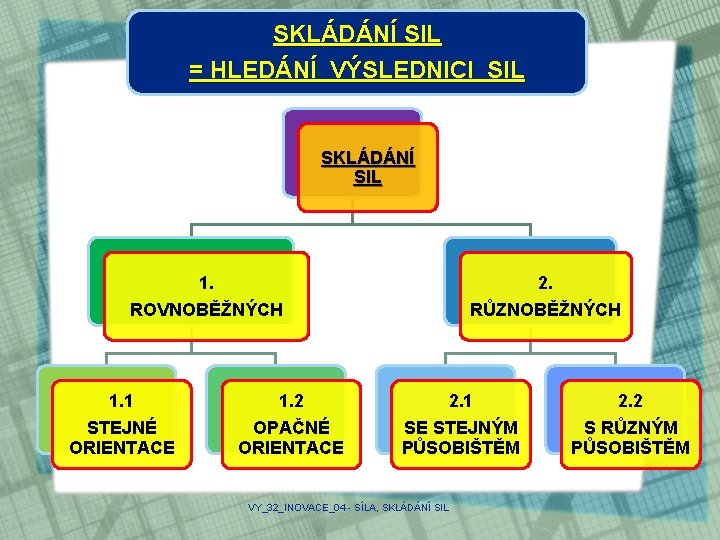

SKLÁDÁNÍ SIL = HLEDÁNÍ VÝSLEDNICI SIL SKLÁDÁNÍ SIL 1. 2. ROVNOBĚŽNÝCH RŮZNOBĚŽNÝCH 1. 1 1. 2 2. 1 2. 2 STEJNÉ ORIENTACE OPAČNÉ ORIENTACE SE STEJNÝM PŮSOBIŠTĚM S RŮZNÝM PŮSOBIŠTĚM VY_32_INOVACE_04 - SÍLA, SKLÁDÁNÍ SIL

Skládání sil rovnoběžných 1. 1 Ø Síly působící jsou shodně orientované (mají stejný směr). Ø Výslednice dvou sil má s oběma silami stejný směr a orientaci a její velikost můžeme určit: 1. 2 Ø Síly působící jsou opačně orientované (mají opačný směr). Ø Výslednice dvou sil má stejný směr i orientaci jako větší síla. Její velikost můžeme určit: a) Výpočtem: F = F 1 + F 2 F = F 1 - F 2 b) Graficky: F 1 F 2 F F VY_32_INOVACE_04 - SÍLA, SKLÁDÁNÍ SIL

Skládání sil různoběžných 2. 1 Ø Síly působící jsou různě orientované (mají různý směr). Ø Výslednici zjistíme doplněním do rovnoběžníku sil. Výslednice je tvořena jeho úhlopříčkou. Ø Výslednici neurčujeme výpočtem, pouze graficky: A: Zadání: 1 - F 1= 2 N 2 - F 2= 3 N 3 - α = 45 o C: Postup: 1 - narýsujeme sílu F 1 2 - narýsujeme s pomocí úhloměru úhel α 3 - narýsujeme sílu F 2, která má stejné působiště jako síla F 1 4 - narýsujeme rovnoběžky obou sil 5 - V průsečíku rovnoběžek obou sil je vrchol úhlopříčky, která má počátek v působišti dvou sil. Narýsujeme úhlopříčku a změříme její délku. Délka úhlopříčky = velikost síly. F´ 1 F 2 F B: Zvolíme měřítko: (x) 1 cm = 1 N (y) 1 cm = 1 N α P VY_32_INOVACE_04 - SÍLA, SKLÁDÁNÍ SIL F 1 F´ 2

Otázky a úkoly: 1) Jak znázorňujeme sílu? 2) O síle mluvíme jako o vektoru, tj. u síly uvádíme tři údaje. Jaké ? 1) Uveď příklad na skládání dvou sil: a) stejného směru, b) opačného směru, c) různého směru. 4) Jak zjistíme výslednou sílu u případu skládání sil různého směru? VY_32_INOVACE_04 - SÍLA, SKLÁDÁNÍ SIL
