Skutečná velikost úsečky (Mongeovo promítání) Autorem materiálu a všech jeho částí, není-li uvedeno jinak, je Ivana Kuntová. Dostupné z Metodického portálu www. rvp. cz, ISSN: 1802 -4785, financovaného z ESF a státního rozpočtu ČR. Provozováno Výzkumným ústavem pedagogickým v Praze.

Úsečka Ve skutečné velikosti se úsečka zobrazí jen tehdy, leží-li v rovině rovnoběžné (totožné) s průmětnou p nebo n. To znamená, že pokud je půdorys nebo nárys úsečky rovnoběžný s osou x, pak zbývající průmět úsečky je zobrazen ve skutečné velikosti. Skutečná velikost úsečky rovnoběžné s n B 2 A 2 X 1, 2 A 1 B 1 X 1, 2 B 1 A 1 Skutečná velikost úsečky rovnoběžné s p Z toho plyne, že pokud se nárys nebo půdorys úsečky promítá jako bod, pak druhý průmět této úsečky je zobrazen ve skutečné velikosti.

Skutečná velikost úsečky Skutečnou velikost obecné úsečky lze sestrojit i sklopením tzv. rozdílového trojúhelníku. B 2 Nárysná stopa roviny p´ A 2 Není třeba bod A sklápět − A je při sklápění rozdílového trojúhelníku samodružný. B 1 X 1, 2 (A) = A 1 (B) Skutečná velikost úsečky AB Do které roviny vlastně sklápíme? Sklopení až do p Rozdílový trojúhelník sklápíme do roviny p´ rovnoběžné s půdorysnou, která prochází bodem A. ( p´ // p ).

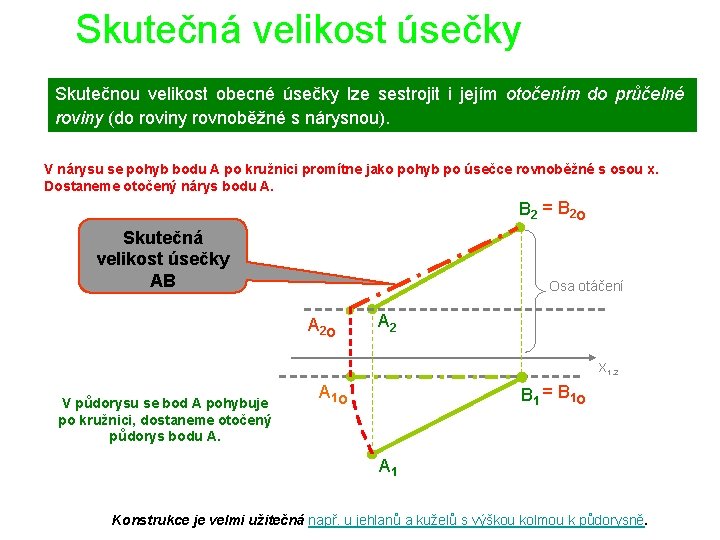

Skutečná velikost úsečky Skutečnou velikost obecné úsečky lze sestrojit i jejím otočením do průčelné roviny (do roviny rovnoběžné s nárysnou). V nárysu se pohyb bodu A po kružnici promítne jako pohyb po úsečce rovnoběžné s osou x. Dostaneme otočený nárys bodu A. B 2 = B 2 o Skutečná velikost úsečky AB Osa otáčení A 2 o A 2 X 1, 2 V půdorysu se bod A pohybuje po kružnici, dostaneme otočený půdorys bodu A. A 1 o B 1 = B 1 o A 1 Konstrukce je velmi užitečná např. u jehlanů a kuželů s výškou kolmou k půdorysně.

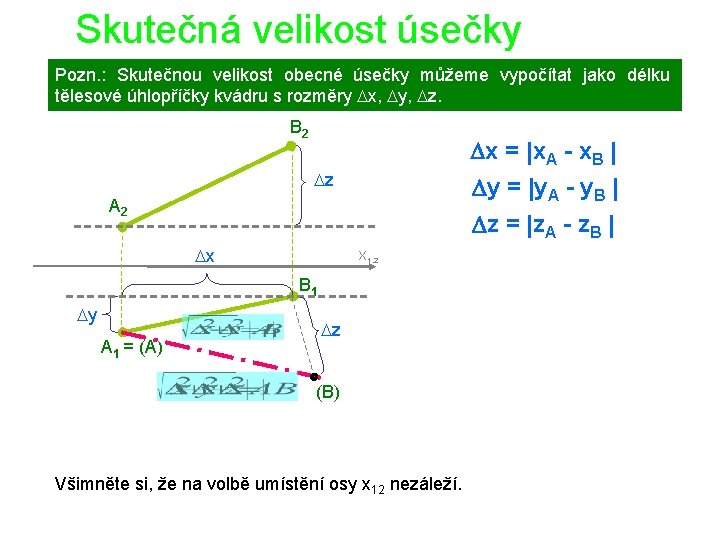

Skutečná velikost úsečky Pozn. : Skutečnou velikost obecné úsečky můžeme vypočítat jako délku tělesové úhlopříčky kvádru s rozměry Dx, Dy, Dz. B 2 Dx = |x. A - x. B | Dz Dy = |y. A - y. B | A 2 Dz = |z. A - z. B | Dx X 1, 2 B 1 Dy A 1 = (A) Dz (B) Všimněte si, že na volbě umístění osy x 12 nezáleží.

Skutečná velikost úsečky výpočtem Pozn. : Skutečnou velikost obecné úsečky můžeme vypočítat jako délku tělesové úhlopříčky kvádru s rozměry Dx, Dy, Dz. B 2 Dx = |x. A - x. B | Dz Dy = |y. A - y. B | A 2 Dz = |z. A - z. B | Dx Dy X 1, 2 B 1 | AB | = A 1 Výpočtem rozdílů příslušných souřadnic jen posouváme počátek souřadnicových os. Př. : Určete početně i graficky velikost úsečky AB je-li dáno: A[ 2; 3; -3 ], B[ 4; -1; 1 ]. Početně: | AB | = (22 + 42)1/2 = 6
