Sks Minus status 21 HB meeting 2009223 Contents

Sks. Minus status 21 HB meeting 2009/2/23 白鳥昂太郎

Contents Ø Sks. Minus timing chart Ø Ge timing Ø Hyperball cabling Ø K 1. 8 area : Ground, cabling

Sks. Minus timing chart

Sks. Minus timing (from mass slit, central track) Name TOF Time [ns] From BH 2 [ns] Counter type Out put Time [ns] Cable delay [ns] End point time [ns] Timing [ns] e. GC 1 -37 Chere. + PMT 41 250 (50 m) 291 292 BH 1 2 -36 Scint. + PMT 20 250 (50 m) 270 272 BC 1 2 -36 MWPC 20 100 (20 m) 120 122 BC 2 3 -35 MWPC 20 100 (20 m) 120 123 BC 3 37 -1 DC + Amp 40 100 (20 m) 140 177 BC 4 37 -1 DC + Amp 40 100 (20 m) 140 177 BH 2 38 0 Scint. + PMT 20 250 (50 m) 270 308 BAC 1&2 39 1 Chere. + PMT 11 250 (50 m) 261 300 Target 39 1. 3 Some material N/A N/A SAC 1&2 40 2 Chere. + PMT 11 250 (50 m) 261 301 SDC 1 41 3 DC + Amp 60 100 (20 m) 160 201 SP 0 41 3. 2 Scint. + PMT 43 250 (50 m) 293 334 SDC 2 42 3. 8 DC + Amp 60 100 (20 m) 160 202 SDC 3 53 14. 5 DC + Amp 210 225 (45 m) 435 448 SDC 4 55 17. 1 DC + Amp 210 225 (45 m) 435 490 TOF 56 17. 5 Scint. + PMT 31 200 (40 m) 231 287 SMF 60 21. 4 Scint. + PMT 31 200 (40 m) 231 291

Sks. Minus timing chart

PMT (transit time), DC (200 ns/cm) signal time Name Counter type Readout Signal time [ns] Transit time [ns] Output time [ns] e. GC Chere. + PMT H 6559 1 40 41 BH 1 Scint. + PMT R 6524 1 19 20 BC 1 MWPC ASD 10 10 20 BC 2 MWPC ASD 10 10 20 BC 3 DC + Amp ASD 30 10 40 BC 4 DC + Amp ASD 30 10 40 BH 2 Scint. + PMT H 6524 1 19 20 BAC 1&2 Chere. + PMT Fine mesh 1 10 11 Target Some material N/A N/A SAC 1&2 Chere. + PMT Fine mesh 1 10 11 SDC 1 DC + Amp ASD 50 10 60 SP 0 Scint. + PMT R 980 3 40 43 SDC 2 DC + Amp Pre. Amp 50 10 60 SDC 3 DC + Amp Pre. Amp 200 10 210 SDC 4 DC + Amp Pre. Amp 200 10 210 TOF Scint. + PMT H 1949 3 28 31 SMF Scint. + PMT H 1949 3 28 31

ケーブルの組み合わせ 検出器 BH 1, e. GC 必要ケーブ ル長 48 m 組み合わせ 本数 長さ BNC 30本(Timing) 50 m “SKS-BH-Txxx” 20本 + 新規 10本 種類 30本(ADC) BH 2, BAC (“新規”ケーブルはrequest for support に申請中） 49 m(50 m) BNC 100 m “SKS-BH-Axxx” 20本 +“ 100 M No xx” 10本 30本(Timing) 50 m 30本(ADC) 新規 30本 100 m “ 100 M No xx” 30本 旧SDC 1, 2 40 m(42 m) Flat 65本 45 m “SKS-45 -xxxxxx” 65本 （計80本まで敷設可） 〃 50 m(53 m) SHV 10本 50 m “ 50 M-xx” 10本 （計15本まで敷設可） TOF 34 m BNC 80本(Timing) 40 m “SKS-TF-Txxx” 40本 +“SKS-TG-Txxx” 20本 +“ 40 M-B 0 xx” 20本 80本(ADC) AC 35 m 33 m 〃 (MTM Trigger) 計測室内Delay 90 m “SKS-AC-Axxx” 50本 BNC 70本(Timing) 40 m “SKS-LC-Txxx” 40本+“ 40 M-B 0 xx” 30本 70本(ADC) SDC 34 , BD “SKS-TF-Axxx” 40本 +“SKS-TG-Axxx” 20本 +“ 90 M xxx” 20本 BNC 50本(Timing) 35 m “SKS-AC-Txxx” 40本 + (no label) 10本 50本(ADC) LC 90 m 25 m Flat 120本 36 m SHV 15本 40 m LAN 5本 BNC 100本 90 m “SKS-LC-Axxx” 40本+“ 90 M xxx” 20本 + 新規 10本 45 m “SKS-45 -xxxxxx” 120本 40 m “BDC 40 M-xx ” 15本 50 m （計20本まで敷設可） 新規 5本 40 m “SKS xxx” 100本 （計 160本まで敷設可）

Sks. Minus timing chart (ADC or TDC time)

Sks. Minus timing chart (ADC or TDC time) Trigger A ~150 ns T ~100 ns T ~270 ns T ~220 ns A ~150 ns T ~100 ns T ~200 ns A ~180 ns T ~130 ns T ~100 ns A ~140 ns T ~80 ns

Summary Trigger timingはdelay調節で十分な範囲 n 最遅はSP 0 (30 ns from BH 2) ⇒Moduleのdelay等も考えるとBH 2のtiming+100 ns辺りに trigger が来る(このくらいが妥当？) l l Counter系 n ADC : Cable delayはOK。ADC gate調節 n TDC : Cable delayで調節? (40 m cable : 200 ns) DC系 1 (MWPC encoder, MHTDC) n Common stopなので十分 DC系 2 (TKO, Dr. Ⅱ) n Dr. Ⅱの内部delay(200 ns)で調節 Module delayまで考えて、もっと細かく？ + Hyperball-Jのtiming⇒調べる

Ge timing

回路 PMT H 7695 : 40 ns Discri : 15 ns 同長Cable : 20 ns Ba. F TFA: ~30 ns CFD: ~40 ns Cable : 15 ns Ge 973 U : ~250 ns coincidenceで信号を見た ⇒Ba. F output⇔Ge TDC output : ~60 ns ⇒Ba. F output⇔Ge ADC output : ~250 ns l 60 Coのg-g Discri⇔PMT out 時間差 : PMT信号の立ち上がり(edge付近) ⇔Discri logic l CFD⇔input 時間差 : CFD logic⇔TFA zero cross l TFA⇔input 時間差 : TFAの立ち上がり(edge付近)⇔Pre. Amp outの落ち始め l オシロ

Timing g hit PMT+Cable+Discri PMT+Cable PMT Pre. Amp+Cable+973 U Pre. Amp+Cable+TFA+CFD Pre. Amp+Cable+TFA Pre. Amp+Cable Pre. Amp Ge TDCとのオシロでの時間差 : ~60 ns Ge ADCとのオシロでの時間差 : ~250 ns

Ge output timing l l Ge TDC : Pre. Amp + TFA + CFD = ~50 + ~30 + ~40 = ~120 ns Ge ADC : Pre. Amp + 973 U = ~50 + ~250 = ~300 ns (Timingを見てる場所が微妙なところなので、実際にgateに入 るのは 400 nsあたりから) +ラックまでのcable長になる ⇒ 15 m cableで計算 (75 ns)

Sks. Minus timing chart (ADC or TDC time) Trigger A ~150 ns T ~100 ns T ~270 ns T ~220 ns A ~150 ns T ~100 ns T ~200 ns A ~180 ns T ~130 ns T ~200 ns T ~100 ns A ~140 ns T ~80 ns A ~40 ns T ~170 ns T ~270 ns

Summary l Ge ADCは以外にシビア (973 Uのtimingがテキトウではあるが) 2 nd level trigger用にCFD outを計数室に送る ⇒~250 ns (50 m)程度、timingが遅れる l

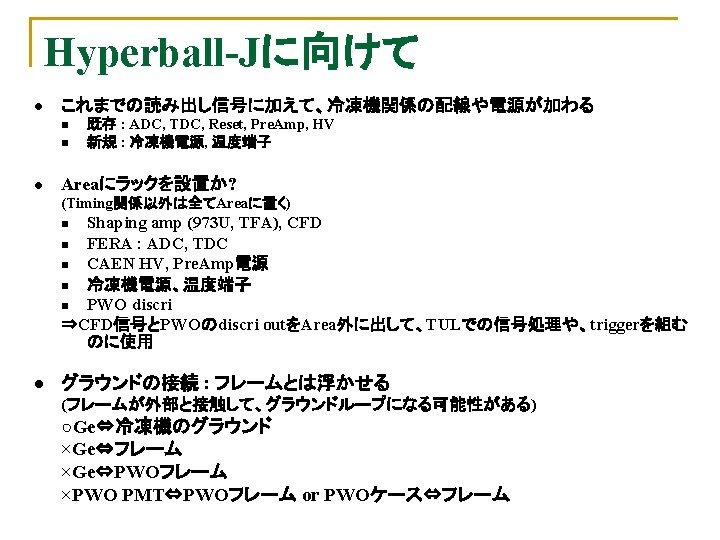

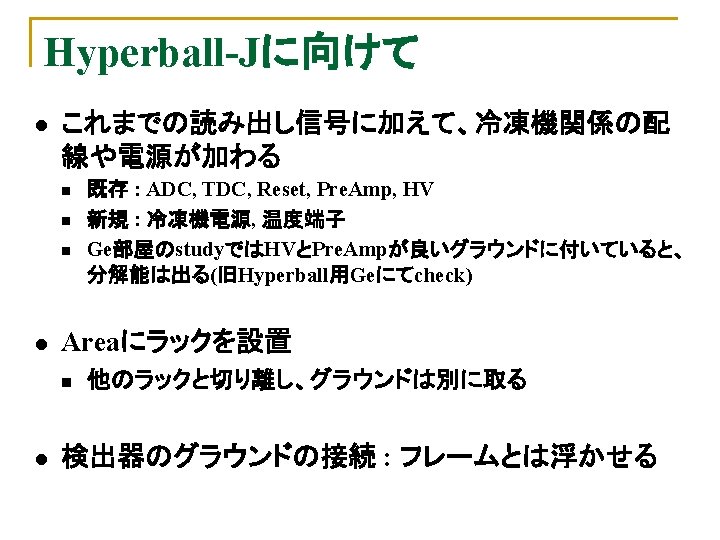

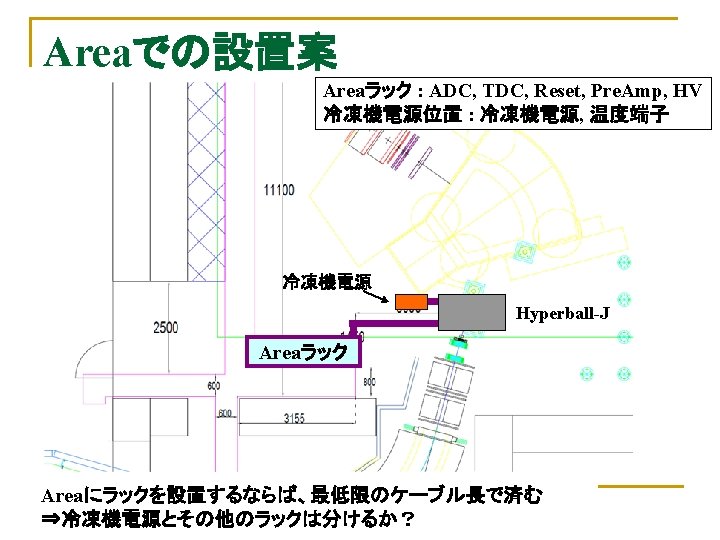

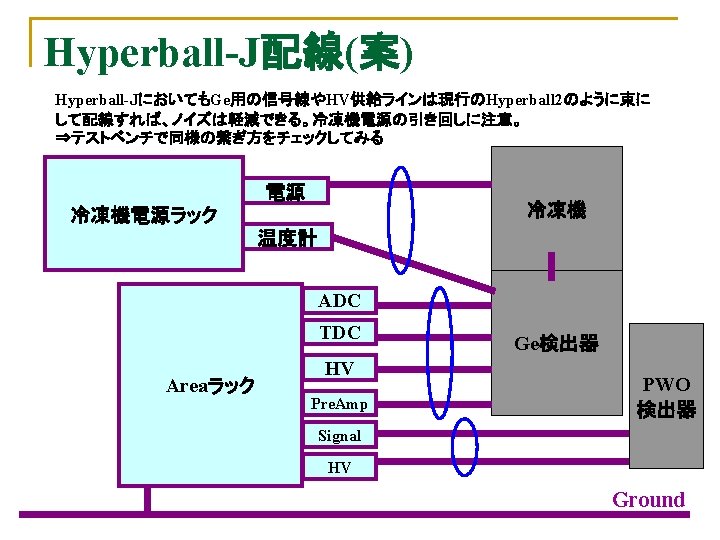

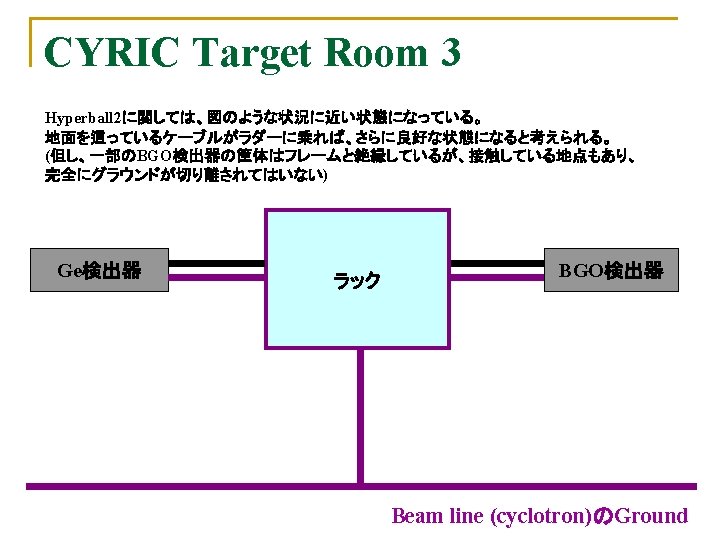

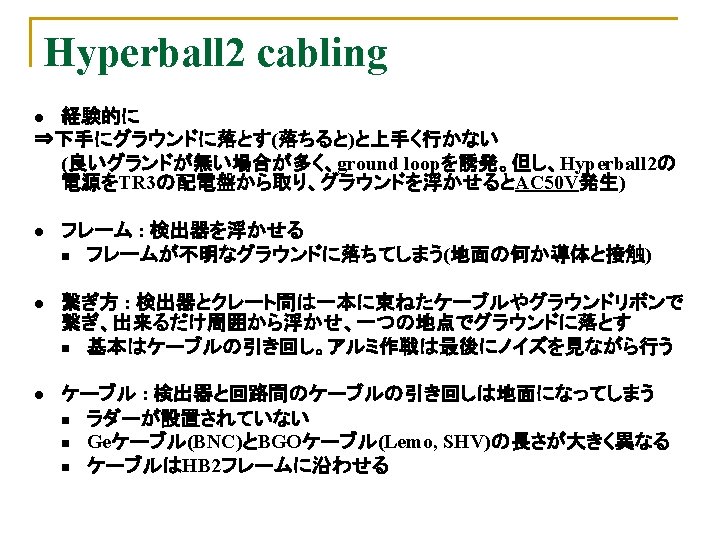

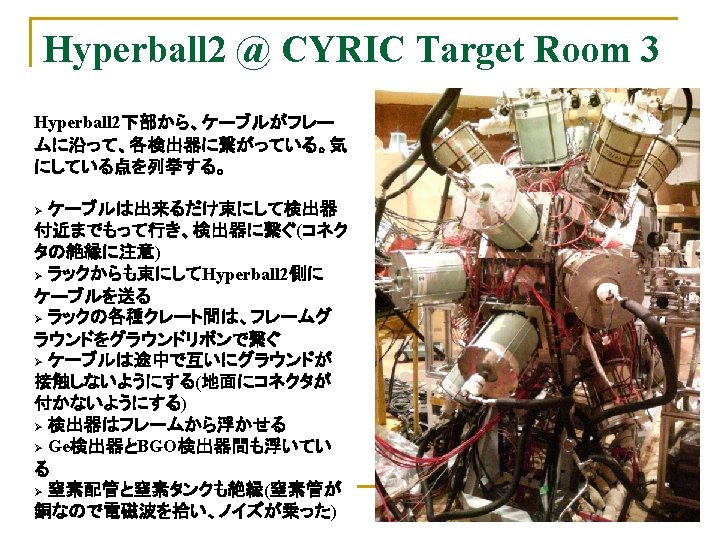

Hyperball cabling

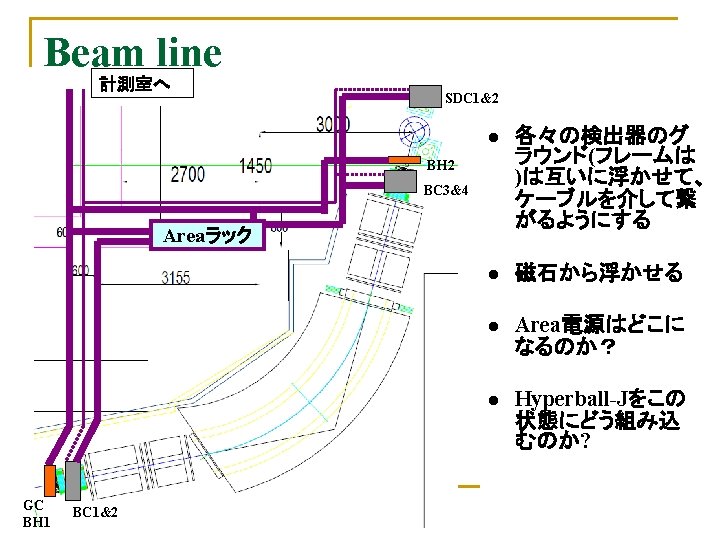

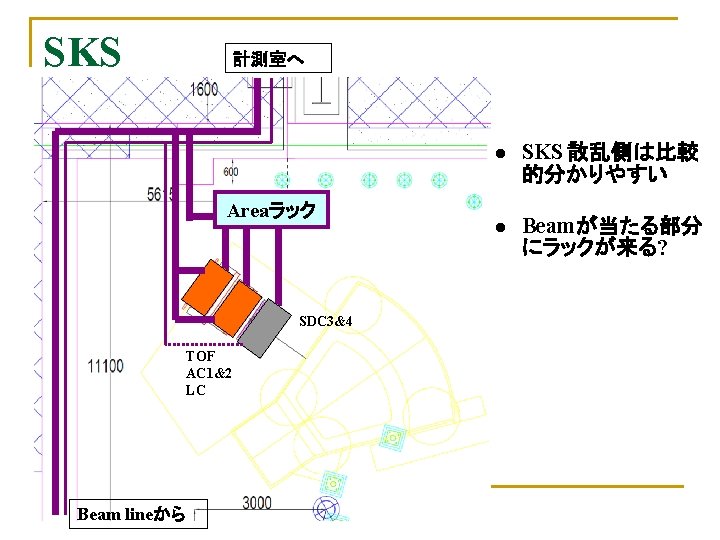

K 1. 8 area cabling

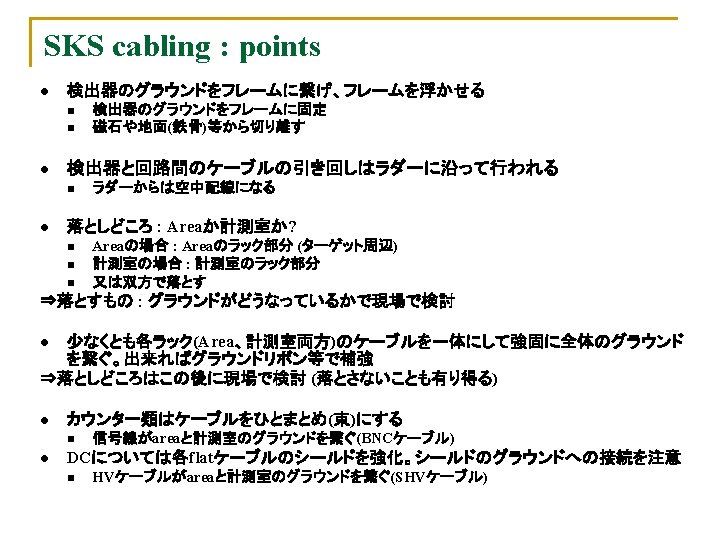

SKS cabling : basic condition name Signal HV GC, BH 1 計測室 Area BC 1&2 Area 計測室 BC 3&4 Area 計測室 BH 2 計測室 Area SDC 1&2 Area 計測室 SDC 3&4 計測室 TOF 計測室 Area AC 1&2 計測室 Area LC 計測室 Area

SKS cabling : basic condition LC AC 1&2 TOF SDC 3&4 name Signal HV GC, BH 1 計測室 Area BC 1&2 Area 計測室 BC 3&4 Area 計測室 BH 2 計測室 Area SDC 1&2 Area 計測室 SDC 3&4 計測室 TOF 計測室 Area AC 1&2 計測室 Area LC 計測室 Area SDC 1&2 BH 2 BC 3&4 GC, BH 1 BC 1&2 検出器 ラック 信号ケーブル HVケーブル

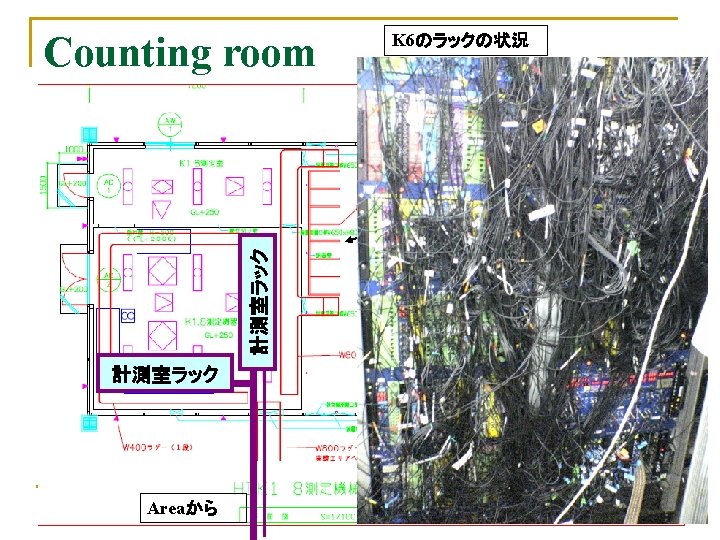

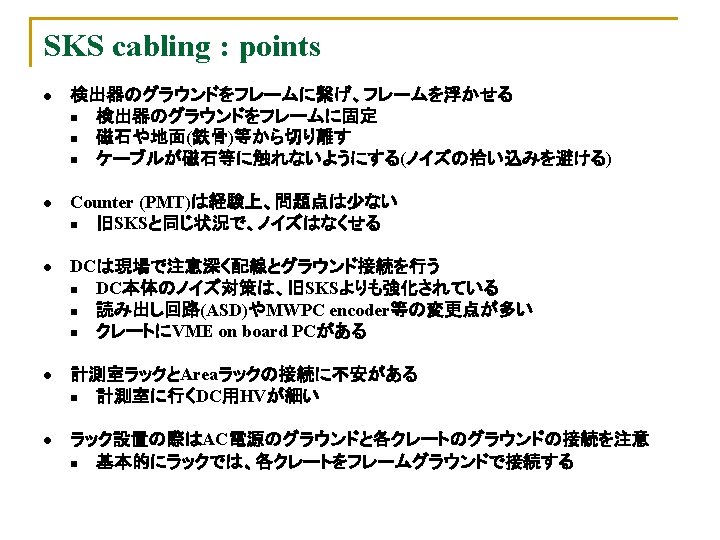

SKS cabling : detector connection l l l l GC, BH 1 : BNC, SHV BC 1&2 : Flat cable, SHV, ASD power BC 3&4 : Flat cable, SHV, ASD power BH 2 : BNC, SHV SDC 1&2 : Flat cable, SHV, ASD power SDC 3&4 : Flat cable, SHV, Amp discri TOF, AC 1&2, LC : BNC, SHV 黒 : 計測室 赤 : Area

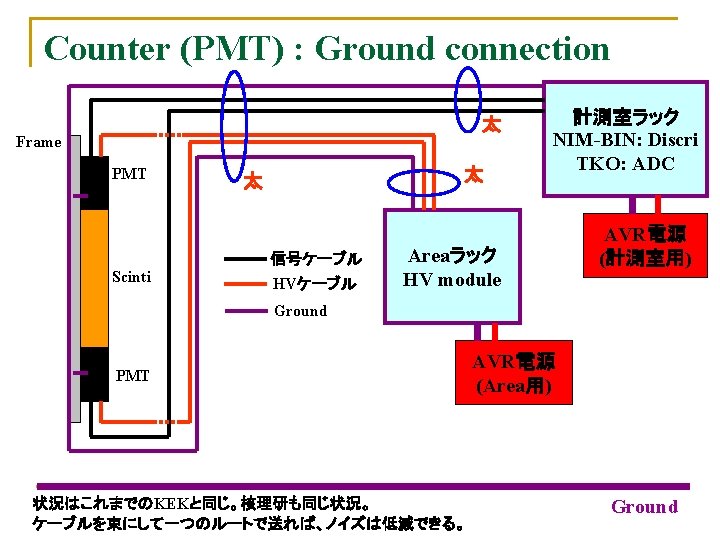

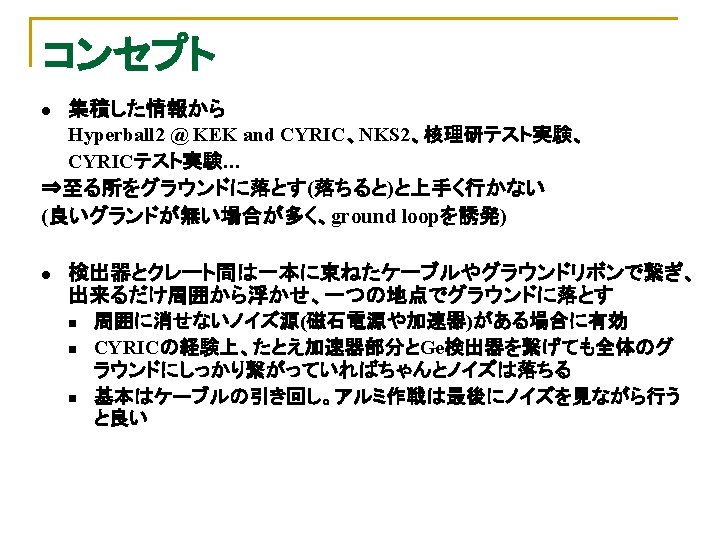

Counter (PMT) : Ground connection

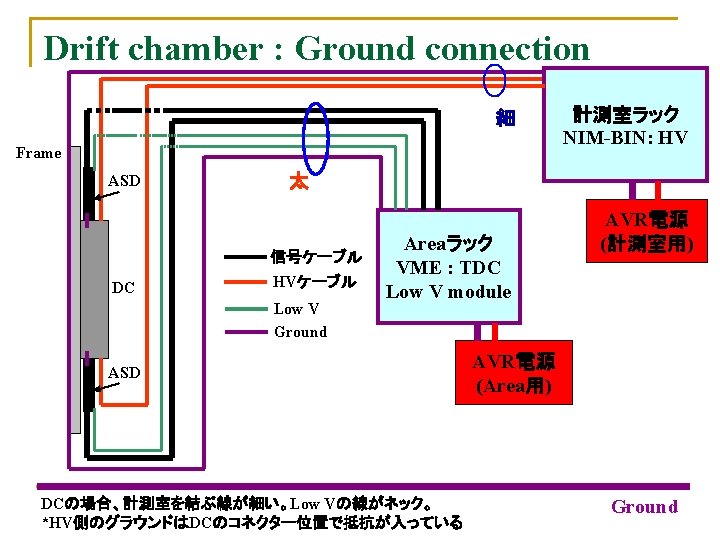

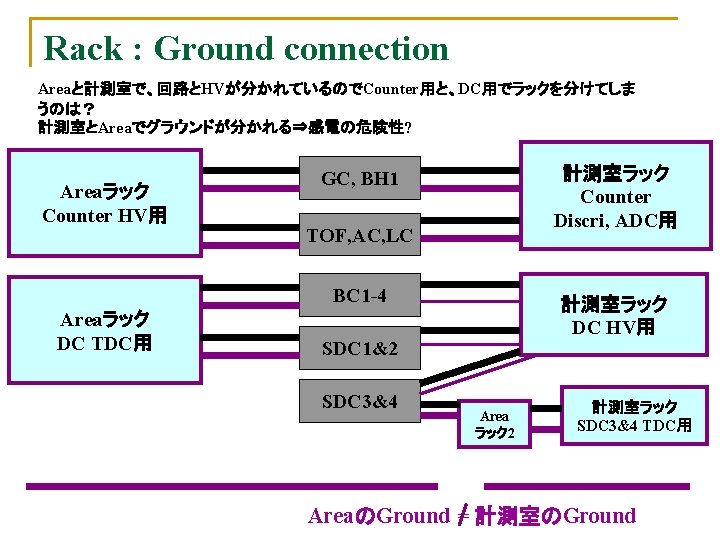

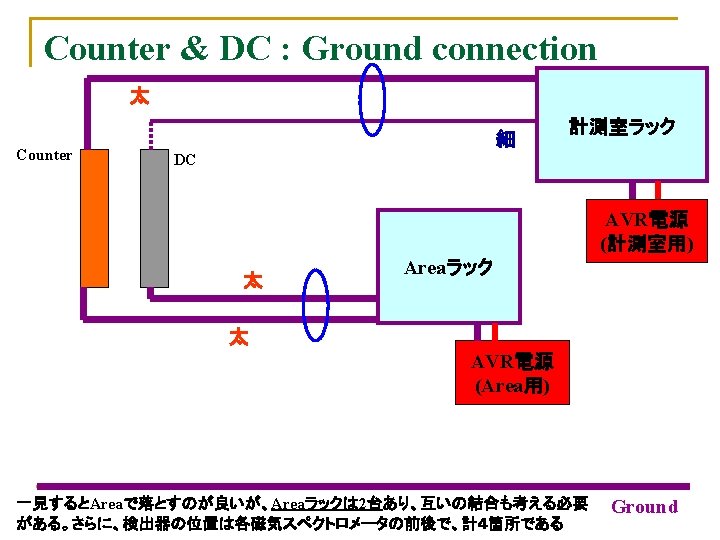

Rack : Ground connection BNC束 SHV束 計測室ラック SDC 3&4 GC BH 1 K 1. 8 beam line BC 1&2 BC 3&4 SKS BH 2 Flat cable束 SHV束 愚直に繋ぐとこのように見えるはず。 Groundの経路は巡る ? TOF AC 1&2 LC AVR電源 (計測室用) SDC 3&4用 Flat cable束 SDC 1&2 BNC束 Areaラック AVR電源 (Area用) Ground
