Sks Minus status 20 HB meeting 2009216 Contents

Sks. Minus status 20 HB meeting 2009/2/16 白鳥昂太郎

Contents Ø Detector n Number of ch, module, crate and cable Ø Trigger timing

Sks. Minus関連

Sks. Minus readout channels Ø DC : total 2320 ch (T) n SDC 1 (xxuuvv) : 80 ch× 6 = 480 ch (MHTDC) n SDC 2 (xxuu) : 112 ch× 4 = 448 ch (MHTDC) n SDC 3 (xxuuvv) : 108 ch× 2 + 120 ch× 4 = 696 ch (Dr. T) n SDC 4 (xxuuvv) : 108 ch× 2 + 120 ch× 4 = 696 ch (Dr. T) Ø Timing counter : total 67 ch (A&T, BNC cable : 134) n STOF : 32 segment = 64 A&T (TKO ADC, HRTDC) n BH 2 : 1 segment = 2 A&T (TKO ADC, HRTDC) n BP : 1 segment = 1 A&T (TKO ADC, HRTDC) Ø Veto counter : total 104 ch (A&T, BNC cable : 208) n SMF : 32 segments : 32 A&T (TKO ADC, HRTDC) n SP 0 : 10× 6 + 6× 2: 72 A&T (TKO ADC, HRTDC) Ø AC : total 12 ch (A&T, BNC cable : 24) n SAC 1 : 5 ch = 5 A&T (TKO ADC, HRTDC) n SAC 2 : 2 ch = 2 A&T (TKO ADC, HRTDC) n SFV : 1 ch = 1 A&T (TKO ADC, HRTDC) n BAC : 2 ch× 2 = 4 A&T (TKO ADC, HRTDC) • MHTDC = 128 ch× 8 • Dr. T = 32 ch TDC× 44 • TKO ADC = 32 ch ADC× 6 • HR TDC = 16 ch TDC× 12

Readout channels Name SKS Ch数 Module +ADC Sks. Minus Name Sks. Minus Ch数 Com. e. GC 1 HR TDC ○ e. GC 1 同 BH 1 22 HR TDC ○ BH 1 22 同 BC 1 1536 encoder × BC 1 1536 同 BC 2 1536 encoder × BC 2 1536 同 BC 3 384 MHTDC × BC 3 384 同 BC 4 384 MHTDC × BC 4 384 同 BAC 1 HR TDC ○ BAC+SFV 4+7+1 増 BH 2 14 HR TDC ○ BH 2+BP 2+1 減 SDC 1 256 MHTDC × SDC 1 480 同 SDC 2 480 MHTDC × SDC 2 448 増 SDC 3 192 Dr. T II × SDC 3 696 増 SDC 4 576 Dr. T II × SDC 4 696 増 TOF 30 HR TDC ○ STOF 64 増 AC 1 20 HR TDC ○ 0 無 AC 2 20 HR TDC ○ 0 無 LC 28 HR TDC ○ SMF 32 減 (ACも含めると) RC 0 HR TDC ○ SP 0 72 大増

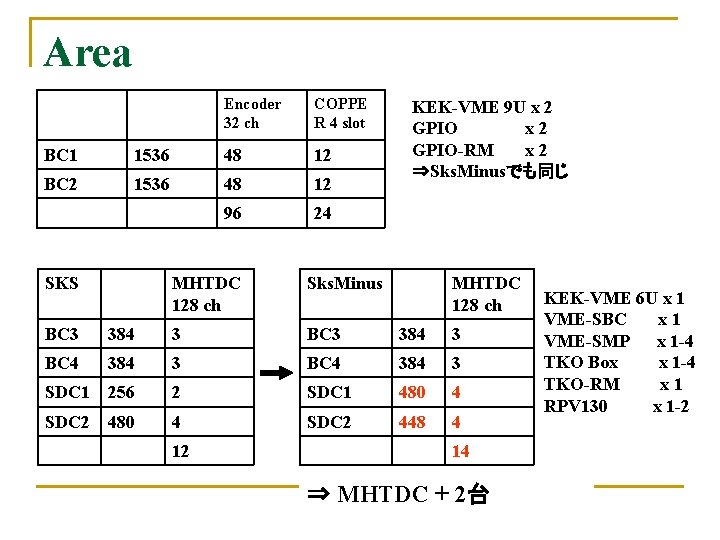

Area Encoder 32 ch COPPE R 4 slot BC 1 1536 48 12 BC 2 1536 48 12 96 24 SKS MHTDC 128 ch Sks. Minus KEK-VME 9 U x 2 GPIO-RM x 2 ⇒Sks. Minusでも同じ MHTDC 128 ch BC 3 384 3 BC 4 384 3 SDC 1 256 2 SDC 1 480 4 SDC 2 448 4 12 14 ⇒ MHTDC + 2台 KEK-VME 6 U x 1 VME-SBC x 1 VME-SMP x 1 -4 TKO Box x 1 -4 TKO-RM x 1 RPV 130 x 1 -2

Counting room SKS HR TDC 16 ch ADC 32 ch 4 2 Sks. Minus e. GC 1 BH 1 22 BH 2+BP 3 BH 2 14 BAC 1 TOF 64 TOF 30 AC 1 20 AC 2 20 SMF 32 LC 28 SAC+SFV 8 SP 0 72 7 4 11 SKS 6 Dr. T II 32 ch Sks. Minus HR TDC 16 ch ADC 32 ch 4 2 7 4 5 3 16 9 Dr. T II 32 ch SDC 3 192 6 SDC 3 696 22 SDC 4 576 18 SDC 4 696 22 24 44 *SKS KEK-VME 6 U x 1 VME-SBC x 1 VME-SMP x 3 -4 TKO-Box x 3 -4 TKO-RM x 1 RPV 130 x 2 RPV 100 x 3 -4 *Sks. Minus KEK-VME 6 U x 1 VME-SBC x 1 VME-SMP x 3 -4 TKO-Box x 3 -4 TKO-RM x 1 RPV 130 x 2 RPV 100 x 3 -4 ⇒SMPとTKO-Box が増加

Cables SKS e. GC BH 1 必要長 [m] 種類 本数(SKS準備) Sks. Minus 必要数(Sks. Minus) 48 BNC 30 TDC 30 ADC e. GC 30 TDC 30 ADC BH 1 BC 2 BC 3 Area BC 4 BAC BH 2 SDC 1 SDC 2 SDC 3 SDC 4 TOF AC 1 BC 3 Com. 同 Area BC 4 50 BNC 30 TDC 30 ADC Area 25 Flat 120 (用意) 34 BNC 80 TDC, ADC BAC+SFV BH 2+BP SDC 1 SDC 2 SDC 3 SDC 4 STOF AC 1 12 TDC 12 ADC Area ⇒Ch数増 ~100 128 MHTDC 2台分のケー ブルが必要 用意したもので間に合う Sks. Minusでは他のカウ ンターに分配 計192 (準備 200に対して) 35 BNC 50 TDC, ADC LC 33 BNC 70 TDC, ADC SMF 64 SP 0 50 BNC 0 SP 0 144 準備求む MTM →Trigger 40 LAN 5 +Ge用 6 準備求む Delay 40 BNC 最大 160 多数必要 ? 準備求む AC 2 0 使用ケーブル数は同じ でOK

ケーブルの組み合わせ 　 　検出器 BH 1, e. GC 必要ケーブ ル長 　48 m 　　　　　　　組み合わせ 　　 本数 長さ BNC 30本(Timing) 50 m “SKS-BH-Txxx” 20本 + 新規 10本 種類 30本(ADC) BH 2, BAC (“新規”ケーブルはrequest for support に申請中） 49 m(50 m) BNC 100 m “SKS-BH-Axxx” 20本 +“ 100 M No xx” 10本 30本(Timing) 50 m 　　新規 30本(ADC) 100 m “ 100 M No xx” 30本 旧SDC 1, 2 40 m(42 m) Flat 65本 45 m “SKS-45 -xxxxxx” 65本　　 （計80本まで敷設可） 〃 50 m(53 m) SHV 10本 50 m “ 50 M-xx” 10本 　　　　　　（計15本まで敷設可） TOF 34 m BNC 80本(Timing) 40 m “SKS-TF-Txxx” 40本 +“SKS-TG-Txxx” 20本 +“ 40 M-B 0 xx” 20本 80本(ADC) AC 35 m 33 m 90 m “SKS-AC-Axxx” 50本 BNC 70本(Timing) 40 m “SKS-LC-Txxx” 40本+“ 40 M-B 0 xx” 30本 70本(ADC) SDC 34 , BD 25 m Flat 120本 　　〃 36 m SHV 15本 (MTM Trigger) 40 m LAN 5本 BNC 100本 計測室内Delay “SKS-TF-Axxx” 40本 +“SKS-TG-Axxx” 20本 +“ 90 M xxx” 20本 BNC 50本(Timing) 35 m “SKS-AC-Txxx” 40本 + (no label) 10本 50本(ADC) LC 90 m “SKS-LC-Axxx” 40本+“ 90 M xxx” 20本 + 新規 10本 45 m “SKS-45 -xxxxxx” 120本 40 m “BDC 40 M-xx ” 15本 　　　　（計20本まで敷設可） 50 m 　　新規 5本 40 m “SKS xxx” 100本 　　　　　（計 160本まで敷設可）

HV cables 必要数 Sks. Minus 1 e. GC 1 22 BH 1 22 BC 1 1 BC 2 1 2 BC 3 2 2 BC 4 2 1 BAC+SFV 12 14 BH 2+BP 3 2 SDC 1 2 2 SDC 2 2 2 SDC 3 3 2 SDC 4 3 TOF 30 STOF 64 AC 1 20 AC 1 0 20 AC 2 0 LC 28 SMF 32 SP 0 0 SP 0 72 SKS e. GC BH 1 BC 3 必要長 [m] 種類 Area SHV 50 SHV BC 4 BAC Area SHV BH 2 SDC 1 SDC 2 SDC 3 SDC 4 AC 2 50 SHV Area SHV Com. 同 使用ケーブル数は同じでOK 同 必要数用意 Sks. Minusでは他のカウンター に分配 計96 (SKS 98に対して) 準備必要

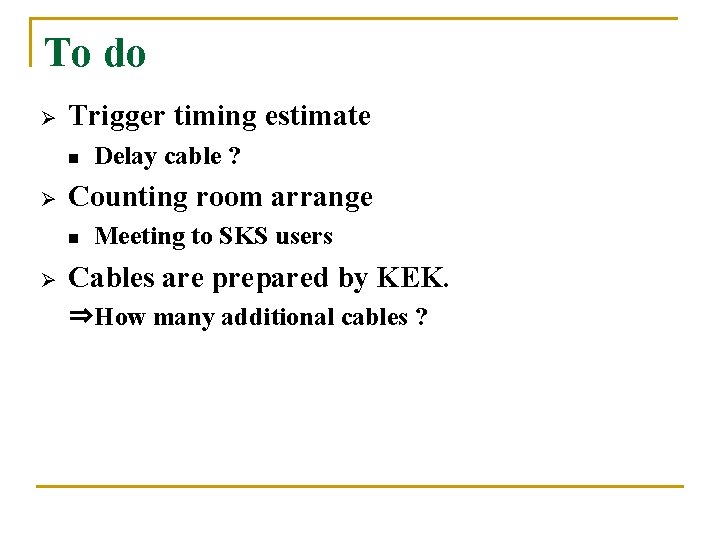

To do Ø Trigger timing estimate n Ø Counting room arrange n Ø Delay cable ? Meeting to SKS users Cables are prepared by KEK. ⇒How many additional cables ?

Hyperball-J関連

Hyperball-J readout channels Ø Ge : Total 32 ch (A&T&R) n n 973 U & TFA× 32 CFD (4 ch)× 8 AD 413 a (4 ch)× 8 3377 MHTDC (32 ch)× 2 (TDC & Reset) Ø PWO: Total 246 ch (T) Ø VME discri (16 ch)× 16 Ø 3377 MHTDC (32 ch)× 8 Ø 16 TKO TDC (Dr. T)× 16 Ø (16 ch QDC (4300 B)× 16 ? ) Which ?

Hyperball-J module number Name 必要 数 Num. (OK) Num. (broken) Sum Crate Rack (/4 crate) 973 U 32 35 0 35 (+3) NIM× 4 1 TFA 32 28 6 34 (+2) NIM× 4 1 CFD 4 ch 8 8 1 9 (+1) NIM× 1 0. 25 AD 413 a 4 ch 8 8 3 11 (+3) CAMAC× 1 0. 25 3377 TDC 32 ch 2+8 7 0 7 (-3) CAMAC× 1 0. 25 4300 B 16 ch 16 3 2 5 (-11) CAMAC× 1 0. 25 Ge HV 660 2 ch 16 4 4 8 (CAENに) CAEN× 1 0. 25 VME discri 16 ch 16 17 1 18 (+2) VME× 1 0. 25 TUL, UMEM, etc 6+2 6+3 0 6+3 VME× 1 0. 25 3. 75 ⇒ Hyperball 2と同規模: 4つ

Cables Name Signal 必要長 [m] 必要数 種類 ADC AD 413 a : 直接 BNC TDC Reset Ge Lemo 15 32 Bias shut TFA→CFD→ 3377 or TUL→ 3377 Lemo× 32× 4 = 128 32 ch NIM-ECL変換 + flat cable× 2 Converter→Discri→ 3377 Lemo× 32× 2 =64 32 ch NIM-ECL変換 + flat cable× 2 使用しない Pre. Amp ディストリビューター使用が望ましい 4 ch × 8 ⇒ NIM-BIN× 2 ? HV SHV CAEN HV SHV× 32 Temperature BNC ? Temperature測定用のケーブル (要ノイズ対策) TDC PWO 経路 (ADC) HV 15 246 BNC VME discri→TUL→TDC Lemo× 246 + falt cable× 16× 2 QDC直接? SHV HV→divider (各PWOモジュール毎)

To do All module check Ø Broken module repair ⇒To make the Hyperball module list + Ge detector performance table/history ⇒Data base Ø Ø Hyperball 2 disassembly n Modules, lemo cables, NIM-BIN Ge energy resolution and time resolution check by a long cable (93 W v. s. 50 W) n Hyperball 2 : 10 m cable⇒往復させて 20 mでcheck PWO HV module n Hyperball 2 : BGO 150 ch ⇒ 2 HV module (70% of current limit) n Hyperball-J : PWO 246 ch ⇒ 3~4 HV module

Trigger timing まだ、途中。。。

検出器への到達時間の比較 SKS Plus (E 05) SKSMinus(E 13) TOF PID SKS 0 (E 10) TOF e. GC 1 ns K- 1. 8 Ge. V/c 1 ns K- 1. 5 Ge. V/c 1 ns BH 1(≒MWP 2 ns 〃 2 ns PID π- 1. 2 Ge. V/c 〃 SKS 0 (E 19) TOF 1 ns 2 ns PID π- 2. 0 Ge. V/c 〃 C) MWDC 36 ns 37 ns 35 ns BH 2 37 ns 　　〃 38 ns 　　〃 36 ns 　　〃 b. AC 38 ns 　　　〃 39 ns 　　　〃 37 ns 　　　〃 Target 40 ns 　　　〃 42 ns 　　　〃 41 ns 　　　〃 40 ns 　　　〃 SDC 3 48 ns K+ 1. 3 Ge. V/c － SDC 4(BD) 61 ns 〃 54 ns SDC 5(BD) 63 ns 　　　〃 TOF 64 ns AC LC π- 1. 4 Ge. V/c 35 ns － K+ 0. 8 Ge. V/c － K- 0. 9 Ge. V/c 〃 56 ns 　　　〃 59 ns 　　　〃 57 ns 　　　〃 60 ns 　　　〃 64 ns 　　　〃 57 ns 　　　〃 60 ns 　　　〃 68 ns 　　　〃 61 ns 　　　〃 65 ns 　　　〃

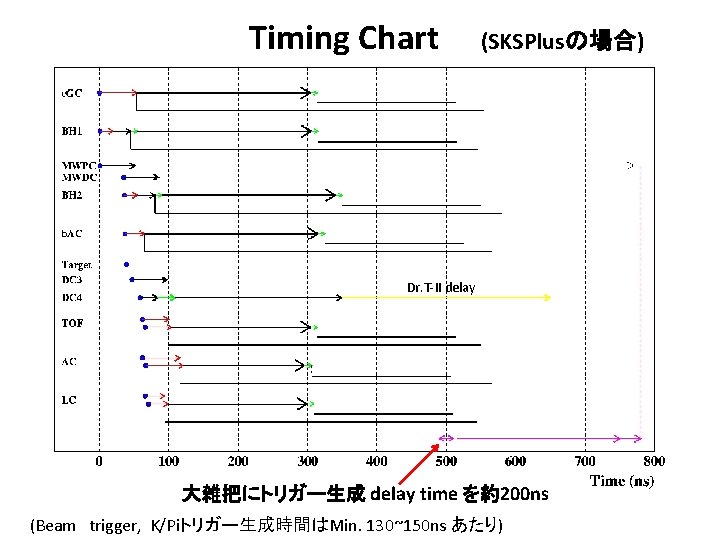

Timing Chart (SKSPlusの場合) Dr. T-II delay 大雑把にトリガー生成 delay time を約200 ns (Beam　trigger, K/Piトリガー生成時間はMin. 130~150 ns あたり)
