SKRUTKOV SPOJE Pod rozoberatenm spojom rozumieme tie spojenia

SKRUTKOVÉ SPOJE Pod rozoberateľným spojom rozumieme tie spojenia, ktoré je možné viackrát rozobrať bez porušenia a znovu zmontovať tými istými spojovacími súčiastkami napr. : üskrutkami, ükolíkom, üklinom a pod. Najčastejšie sa stretneme so skrutkovým spojom. Skrutkové spoje sa používajú k prenosu síl pôsobiacich v osi skrutky. Tvoria tvarový spoj, pretože sila z jednej súčiastky do druhej sa prenáša tvarovou spojovacou súčiastkou – skrutkou. Základné druhy: • spoj skrutkou s hlavou a maticou, • spoj skrutkou s hlavou – zaskrutkovanou, • spoj závrtnou skrutkou s maticou, • spoj lícovanou skrutkou a maticou.

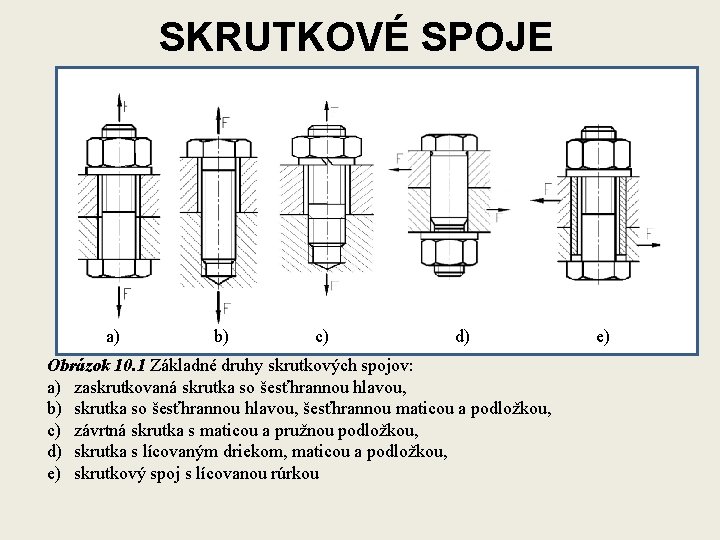

SKRUTKOVÉ SPOJE a) b) c) d) Obrázok 10. 1 Základné druhy skrutkových spojov: a) zaskrutkovaná skrutka so šesťhrannou hlavou, b) skrutka so šesťhrannou hlavou, šesťhrannou maticou a podložkou, c) závrtná skrutka s maticou a pružnou podložkou, d) skrutka s lícovaným driekom, maticou a podložkou, e) skrutkový spoj s lícovanou rúrkou e)

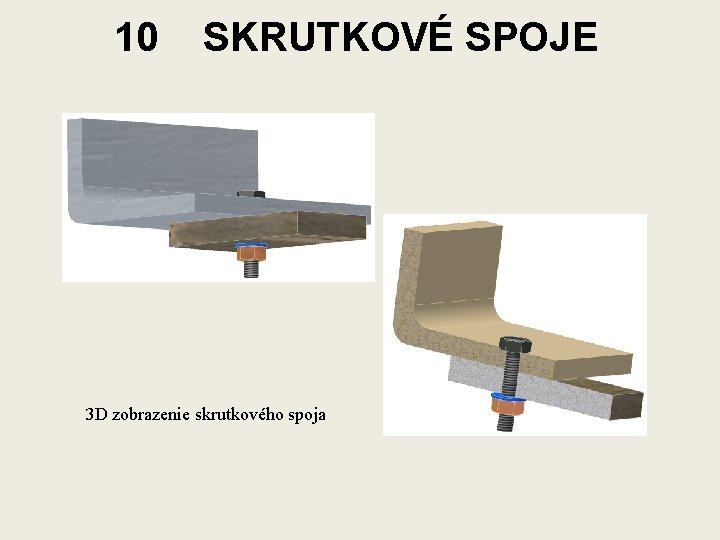

10 SKRUTKOVÉ SPOJE 3 D zobrazenie skrutkového spoja

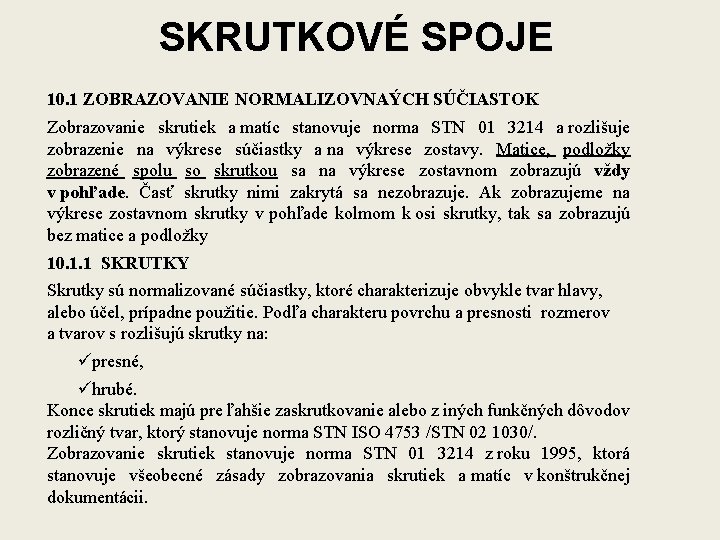

SKRUTKOVÉ SPOJE 10. 1 ZOBRAZOVANIE NORMALIZOVNAÝCH SÚČIASTOK Zobrazovanie skrutiek a matíc stanovuje norma STN 01 3214 a rozlišuje zobrazenie na výkrese súčiastky a na výkrese zostavy. Matice, podložky zobrazené spolu so skrutkou sa na výkrese zostavnom zobrazujú vždy v pohľade. Časť skrutky nimi zakrytá sa nezobrazuje. Ak zobrazujeme na výkrese zostavnom skrutky v pohľade kolmom k osi skrutky, tak sa zobrazujú bez matice a podložky 10. 1. 1 SKRUTKY Skrutky sú normalizované súčiastky, ktoré charakterizuje obvykle tvar hlavy, alebo účel, prípadne použitie. Podľa charakteru povrchu a presnosti rozmerov a tvarov s rozlišujú skrutky na: üpresné, ührubé. Konce skrutiek majú pre ľahšie zaskrutkovanie alebo z iných funkčných dôvodov rozličný tvar, ktorý stanovuje norma STN ISO 4753 /STN 02 1030/. Zobrazovanie skrutiek stanovuje norma STN 01 3214 z roku 1995, ktorá stanovuje všeobecné zásady zobrazovania skrutiek a matíc v konštrukčnej dokumentácii.

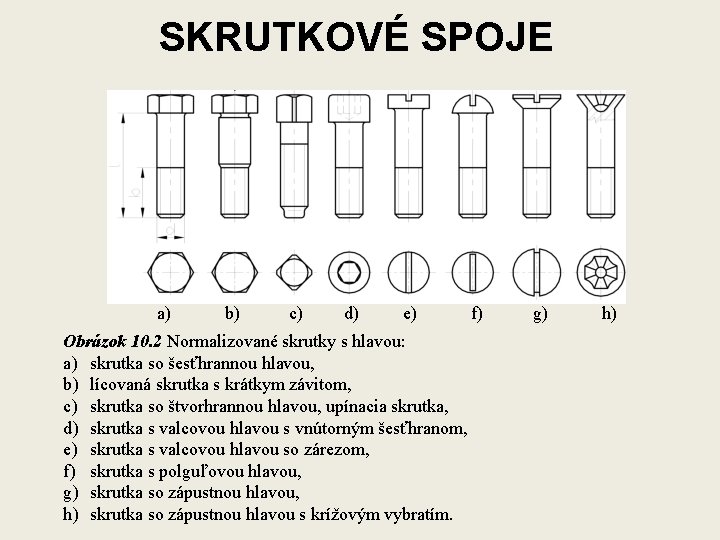

SKRUTKOVÉ SPOJE a) b) c) d) e) Obrázok 10. 2 Normalizované skrutky s hlavou: a) skrutka so šesťhrannou hlavou, b) lícovaná skrutka s krátkym závitom, c) skrutka so štvorhrannou hlavou, upínacia skrutka, d) skrutka s valcovou hlavou s vnútorným šesťhranom, e) skrutka s valcovou hlavou so zárezom, f) skrutka s polguľovou hlavou, g) skrutka so zápustnou hlavou, h) skrutka so zápustnou hlavou s krížovým vybratím. f) g) h)

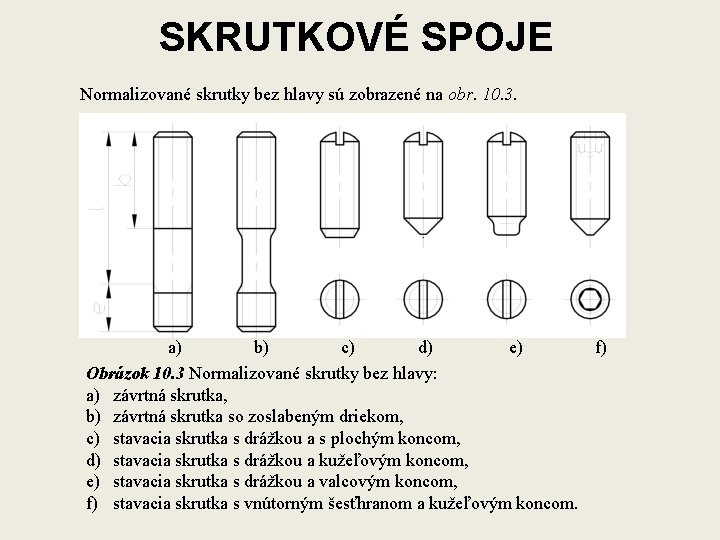

SKRUTKOVÉ SPOJE Normalizované skrutky bez hlavy sú zobrazené na obr. 10. 3. a) b) c) d) e) f) Obrázok 10. 3 Normalizované skrutky bez hlavy: a) závrtná skrutka, b) závrtná skrutka so zoslabeným driekom, c) stavacia skrutka s drážkou a s plochým koncom, d) stavacia skrutka s drážkou a kužeľovým koncom, e) stavacia skrutka s drážkou a valcovým koncom, f) stavacia skrutka s vnútorným šesťhranom a kužeľovým koncom.

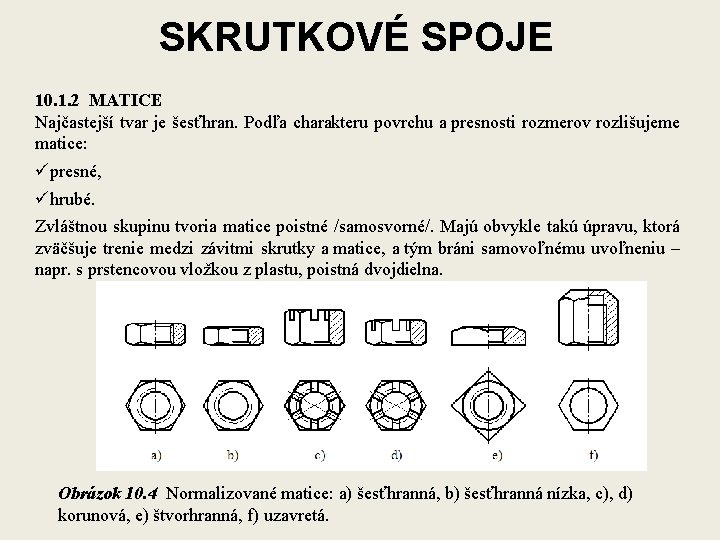

SKRUTKOVÉ SPOJE 10. 1. 2 MATICE Najčastejší tvar je šesťhran. Podľa charakteru povrchu a presnosti rozmerov rozlišujeme matice: üpresné, ührubé. Zvláštnou skupinu tvoria matice poistné /samosvorné/. Majú obvykle takú úpravu, ktorá zväčšuje trenie medzi závitmi skrutky a matice, a tým bráni samovoľnému uvoľneniu – napr. s prstencovou vložkou z plastu, poistná dvojdielna. Obrázok 10. 4 Normalizované matice: a) šesťhranná, b) šesťhranná nízka, c), d) korunová, e) štvorhranná, f) uzavretá.

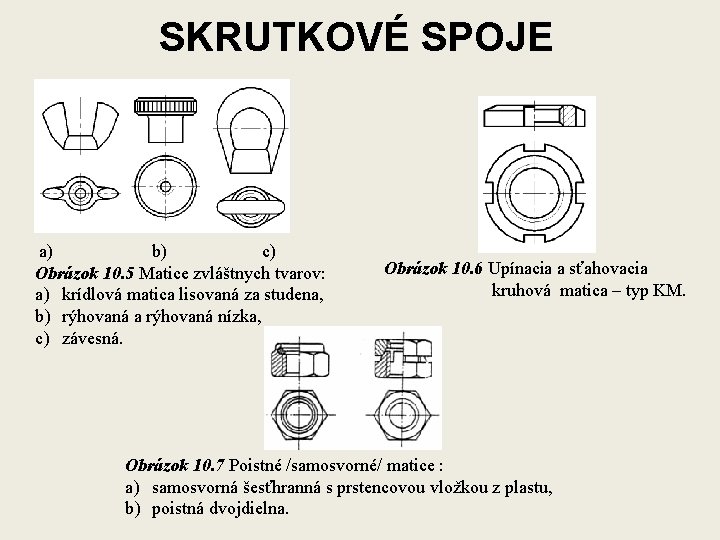

SKRUTKOVÉ SPOJE a) b) c) Obrázok 10. 5 Matice zvláštnych tvarov: a) krídlová matica lisovaná za studena, b) rýhovaná a rýhovaná nízka, c) závesná. Obrázok 10. 6 Upínacia a sťahovacia kruhová matica – typ KM. Obrázok 10. 7 Poistné /samosvorné/ matice : a) samosvorná šesťhranná s prstencovou vložkou z plastu, b) poistná dvojdielna.

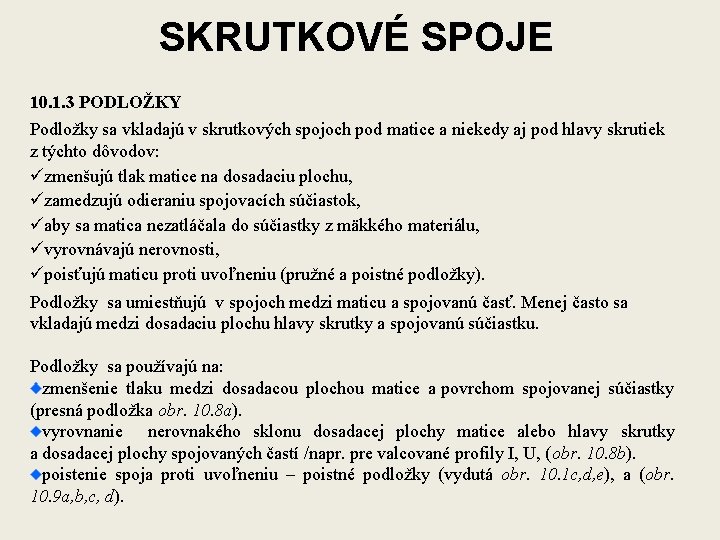

SKRUTKOVÉ SPOJE 10. 1. 3 PODLOŽKY Podložky sa vkladajú v skrutkových spojoch pod matice a niekedy aj pod hlavy skrutiek z týchto dôvodov: üzmenšujú tlak matice na dosadaciu plochu, üzamedzujú odieraniu spojovacích súčiastok, üaby sa matica nezatláčala do súčiastky z mäkkého materiálu, üvyrovnávajú nerovnosti, üpoisťujú maticu proti uvoľneniu (pružné a poistné podložky). Podložky sa umiestňujú v spojoch medzi maticu a spojovanú časť. Menej často sa vkladajú medzi dosadaciu plochu hlavy skrutky a spojovanú súčiastku. Podložky sa používajú na: zmenšenie tlaku medzi dosadacou plochou matice a povrchom spojovanej súčiastky (presná podložka obr. 10. 8 a). vyrovnanie nerovnakého sklonu dosadacej plochy matice alebo hlavy skrutky a dosadacej plochy spojovaných častí /napr. pre valcované profily I, U, (obr. 10. 8 b). poistenie spoja proti uvoľneniu – poistné podložky (vydutá obr. 10. 1 c, d, e), a (obr. 10. 9 a, b, c, d).

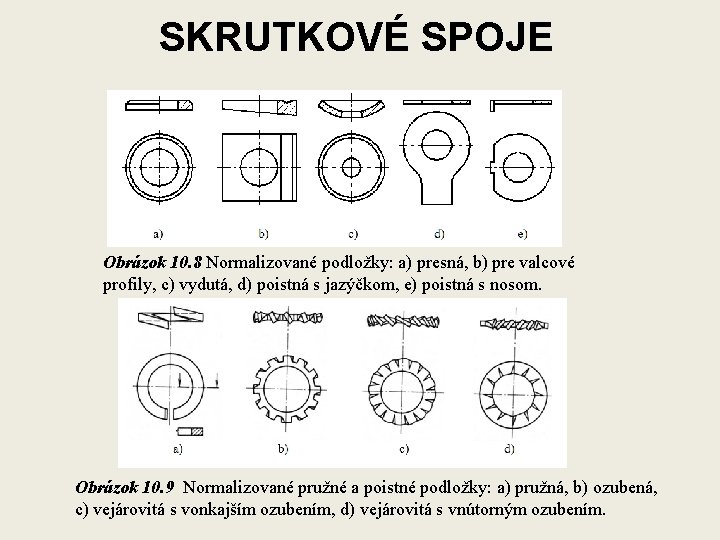

SKRUTKOVÉ SPOJE Obrázok 10. 8 Normalizované podložky: a) presná, b) pre valcové profily, c) vydutá, d) poistná s jazýčkom, e) poistná s nosom. Obrázok 10. 9 Normalizované pružné a poistné podložky: a) pružná, b) ozubená, c) vejárovitá s vonkajším ozubením, d) vejárovitá s vnútorným ozubením.

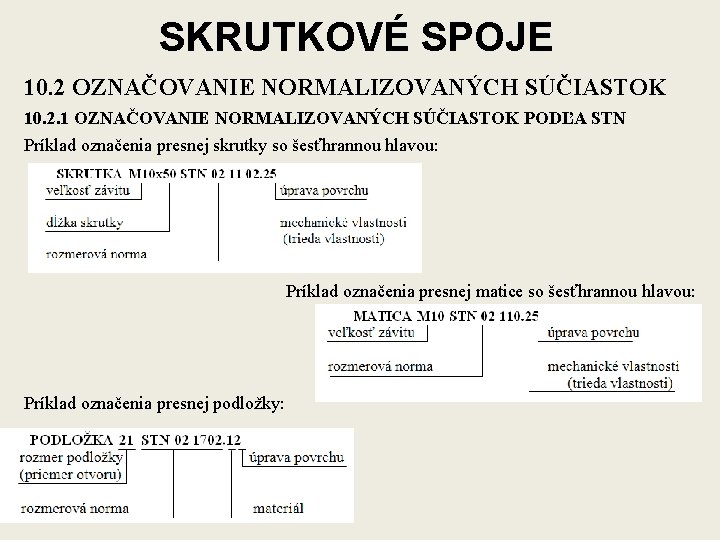

SKRUTKOVÉ SPOJE 10. 2 OZNAČOVANIE NORMALIZOVANÝCH SÚČIASTOK 10. 2. 1 OZNAČOVANIE NORMALIZOVANÝCH SÚČIASTOK PODĽA STN Príklad označenia presnej skrutky so šesťhrannou hlavou: Príklad označenia presnej matice so šesťhrannou hlavou: Príklad označenia presnej podložky:

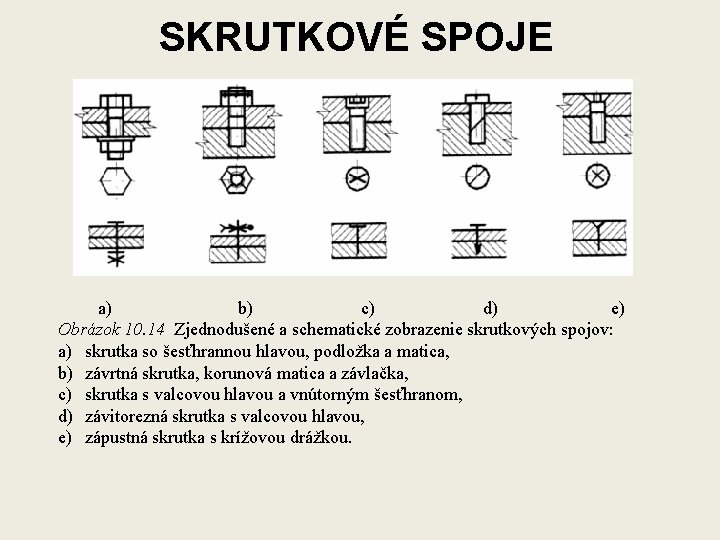

SKRUTKOVÉ SPOJE a) b) c) d) e) Obrázok 10. 14 Zjednodušené a schematické zobrazenie skrutkových spojov: a) skrutka so šesťhrannou hlavou, podložka a matica, b) závrtná skrutka, korunová matica a závlačka, c) skrutka s valcovou hlavou a vnútorným šesťhranom, d) závitorezná skrutka s valcovou hlavou, e) zápustná skrutka s krížovou drážkou.

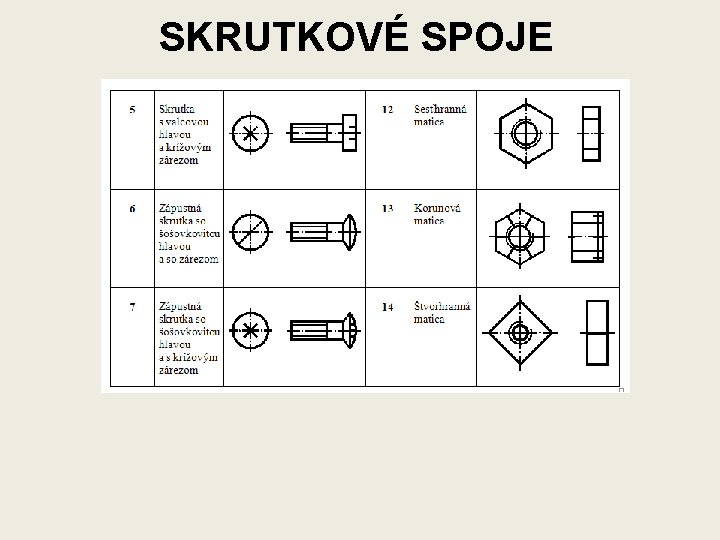

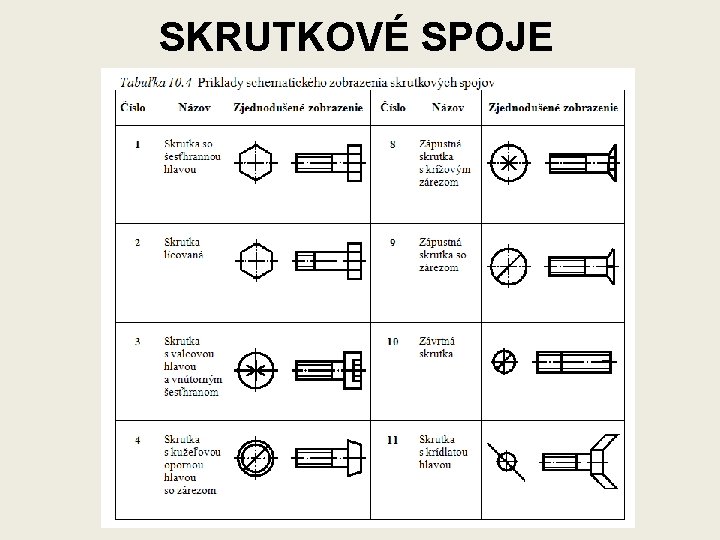

SKRUTKOVÉ SPOJE

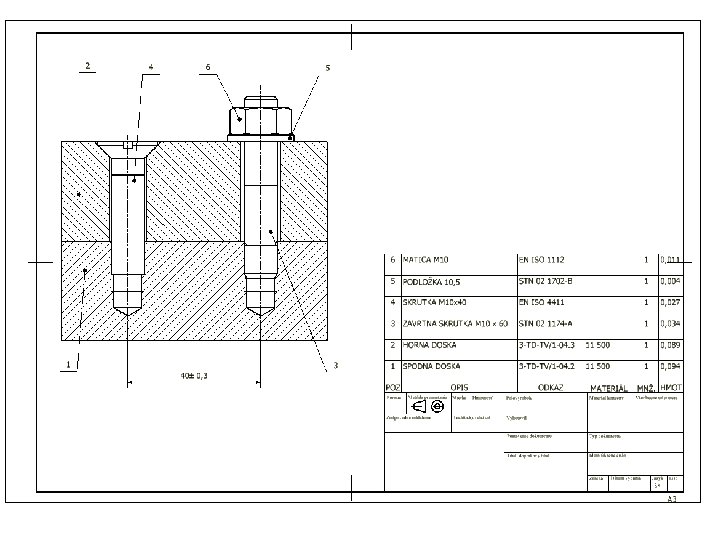

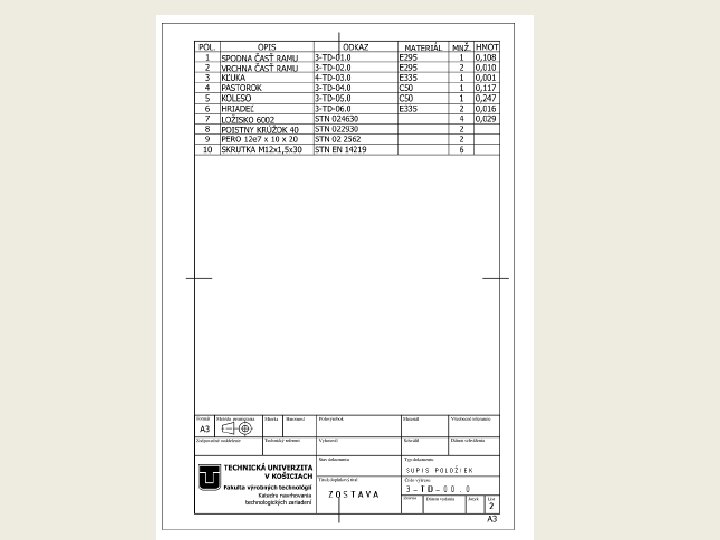

SKRUTKOVÉ SPOJE

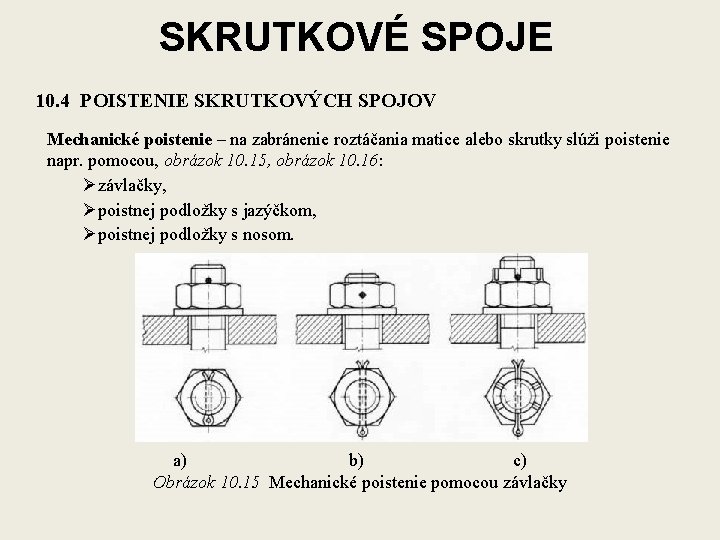

SKRUTKOVÉ SPOJE 10. 4 POISTENIE SKRUTKOVÝCH SPOJOV Mechanické poistenie – na zabránenie roztáčania matice alebo skrutky slúži poistenie napr. pomocou, obrázok 10. 15, obrázok 10. 16: Øzávlačky, Øpoistnej podložky s jazýčkom, Øpoistnej podložky s nosom. a) b) c) Obrázok 10. 15 Mechanické poistenie pomocou závlačky

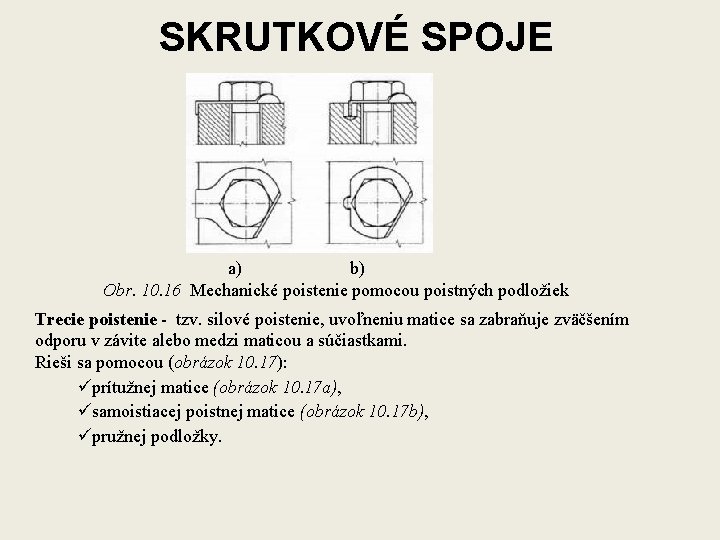

SKRUTKOVÉ SPOJE a) b) Obr. 10. 16 Mechanické poistenie pomocou poistných podložiek Trecie poistenie - tzv. silové poistenie, uvoľneniu matice sa zabraňuje zväčšením odporu v závite alebo medzi maticou a súčiastkami. Rieši sa pomocou (obrázok 10. 17): üprítužnej matice (obrázok 10. 17 a), üsamoistiacej poistnej matice (obrázok 10. 17 b), üpružnej podložky.

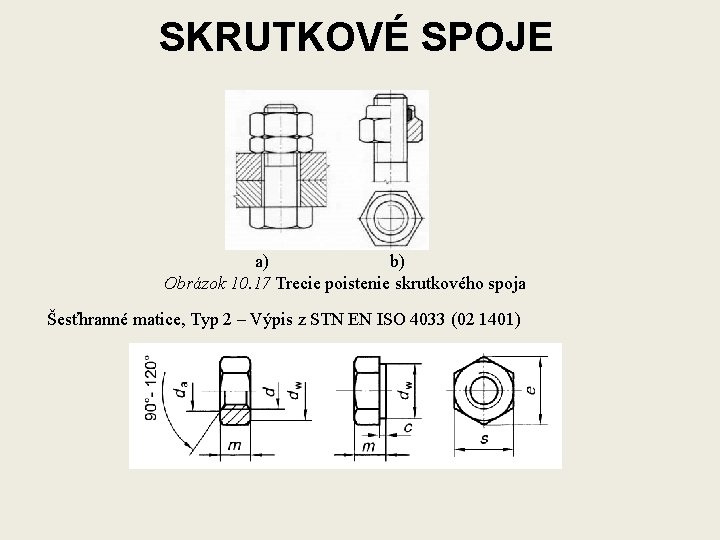

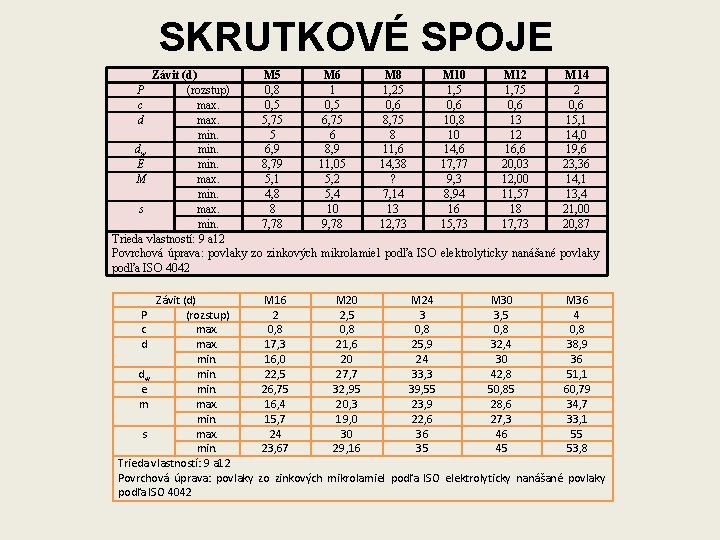

SKRUTKOVÉ SPOJE a) b) Obrázok 10. 17 Trecie poistenie skrutkového spoja Šesťhranné matice, Typ 2 – Výpis z STN EN ISO 4033 (02 1401)

SKRUTKOVÉ SPOJE Závit (d) M 5 M 6 M 8 P (rozstup) 0, 8 1 1, 25 c max. 0, 5 0, 6 d max. 5, 75 6, 75 8, 75 min. 5 6 8 dw min. 6, 9 8, 9 11, 6 E min. 8, 79 11, 05 14, 38 M max. 5, 1 5, 2 ? min. 4, 8 5, 4 7, 14 s max. 8 10 13 min. 7, 78 9, 78 12, 73 Trieda vlastností: 9 a 12 Povrchová úprava: povlaky zo zinkových mikrolamiel podľa ISO 4042 Závit (d) P (rozstup) c max. d max. min. dw min. e min. m max. min. s max. min. Trieda vlastností: 9 a 12 Povrchová úprava: povlaky podľa ISO 4042 M 16 2 0, 8 17, 3 16, 0 22, 5 26, 75 16, 4 15, 7 24 23, 67 M 20 2, 5 0, 8 21, 6 20 27, 7 32, 95 20, 3 19, 0 30 29, 16 M 24 3 0, 8 25, 9 24 33, 3 39, 55 23, 9 22, 6 36 35 M 10 1, 5 0, 6 10, 8 10 14, 6 17, 77 9, 3 8, 94 16 15, 73 M 12 1, 75 0, 6 13 12 16, 6 20, 03 12, 00 11, 57 18 17, 73 M 14 2 0, 6 15, 1 14, 0 19, 6 23, 36 14, 1 13, 4 21, 00 20, 87 elektrolyticky nanášané povlaky M 30 3, 5 0, 8 32, 4 30 42, 8 50, 85 28, 6 27, 3 46 45 M 36 4 0, 8 38, 9 36 51, 1 60, 79 34, 7 33, 1 55 53, 8 zo zinkových mikrolamiel podľa ISO elektrolyticky nanášané povlaky

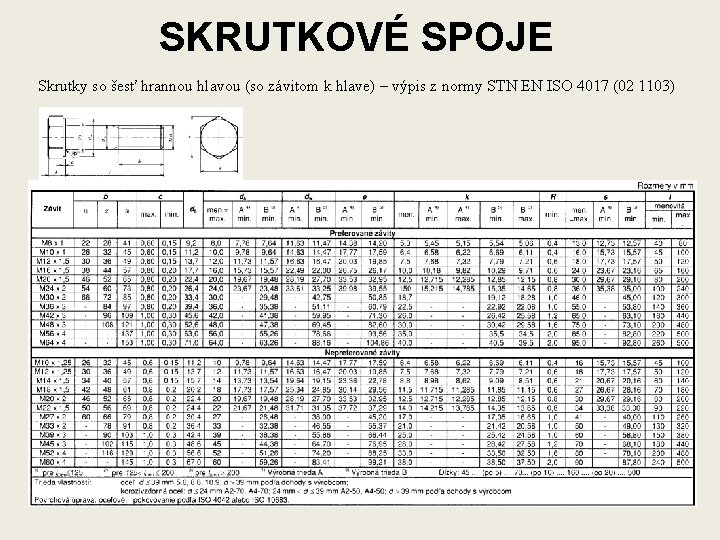

SKRUTKOVÉ SPOJE Skrutky so šesť hrannou hlavou (so závitom k hlave) – výpis z normy STN EN ISO 4017 (02 1103)
