SKREPERI specifini strojevi koji izvode u ciklusima samostalno

SKREPERI • specifični strojevi koji izvode u ciklusima samostalno iskop, utovar, transport i odlaganje (razastiranje, grubo izravnanje) • dijele naziv s povlačnom (skreperskom) košarom jednim od radnih alata za neke bagere dreglajne (dragline),

SKREPERI Glavne cjeline: Prednji - vučni dio - upravljačka kabina - pogonski kotači - pogonski motor Stražnji – vučeni dio - nosivi okvir - skreperski sanduk na kojem se nalazi posebno oblikovan nož - kotači Često rade u grupama od 3 -5 strojeva

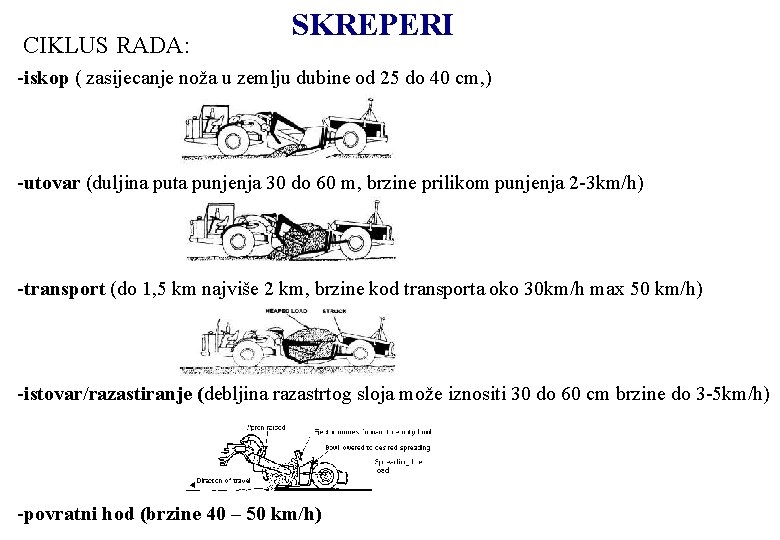

CIKLUS RADA: SKREPERI -iskop ( zasijecanje noža u zemlju dubine od 25 do 40 cm, ) -utovar (duljina puta punjenja 30 do 60 m, brzine prilikom punjenja 2 -3 km/h) -transport (do 1, 5 km najviše 2 km, brzine kod transporta oko 30 km/h max 50 km/h) -istovar/razastiranje (debljina razastrtog sloja može iznositi 30 do 60 cm brzine do 3 -5 km/h) -povratni hod (brzine 40 – 50 km/h)

SKREPERI Vučeni skreper: - veličina sanduka 3 do 22 m 3 - ekonomična radna udaljenost 150 do 300 m (500 m) - brzina kretanja 9 km/h

SKREPERI Samohodni skreper: - veličina sanduka 5, 5 do 42 m 3 - ekonomična radna udaljenost 600 do 1500 m - brzina kretanja do 50 km/h skreper s elevatorom skreper s otvorenim sandukom

SKREPERI

SKREPERI Sanduci mogu biti različitih dimenzija, pa po njihovoj zapremnini skrepere djelimo na one: - male zapremnine (do 6 m 3), - srednje zapremnine (od 6 do 15 m 3), - velike zapremnine (više od 15 m 3). Prema načinu pražnjenja sanduka razlikuju se: - skreperi s istovarom prema naprijed (najčešći tip) - skreperi s istovarom prema nazad - okretanjem ustranu

SKREPERI Primjena skrepera - skidanje humusa i otkrivake - iskop i nasipanje lake zemlje - iskop i nasipanje srednje tvrdog i kompaktnog zemljišta (ali samo uz obveznu pomoć rijača ili gurača) - razastiranje materijala u slojevima jednake debljine - izradu kanala (ukoliko je nivo podvodne vode niži od dna kanala) - u slučaju nužde za utovar i transport kamenog agregata.

SKREPERI -Snaga: 12 -20 k. W/m 3 koša -Snaga: 250 -500 k. W Wo =Osnovni otpor uslijed kretanja W 1 =Otpor uslijed savladavanja nagiba W 2 =Otpor uslijed rezanja materijala nožem W 3 =Otpor trenja unutar sanduka /trenje između samog materijala i trenje između materijala i stjenke sanduka) W 4 =Otpor guranja nakupljene zemlje ispred sanduka).

SKREPERI Planski učinak skrepera: Up = Ut * Kv * Kr * Kp (m 3/h) Ut. . . Tehnički učinak Kv. . . Koeficijent iskorištenja vremena Kr. . . Koeficijent rastresitosti Kp. . . Koeficijent punjenja lopate Ut = 60 * q / Tc q - obujam sanduka (m 3) Tc - trajanje ciklusa u minutama

SKREPERI Trajanje ciklusa skrepera: Tc = Tu + Tv + Ti + Tp + To (min) Tu - vrijeme utovara Tv - vrijeme vožnje punog sanduka Ti - vrijeme istovara Tp - vrijeme povratka To - vrijeme okreta

Grejderi • samohodni radni strojevi s podvozjem na gumenim kotačima s višestruko mogućom primjenom ravnanja tla. Samohodni grejder Vučeni grejder

Grejderi upravljačka kabina hidraulički cilindri za zakretanje noža pogonski motor okvir grejdera rijač prednji kotači nož stražnji kotači nazubljeni prsten

Grejderi Izduženi traktor podignut u sredini radi okretanja i mogućnosti pokretanja radnog uređaja. Grejderski nož smješten je na nazubljenom prstenu kojim se upravlja hidraulički.

Grejderi U cilju stabilnosti grejdera na bočnom nagibu tla, zglobna veza omogućava naginjanje kotača u jednu ili drugu stranu do 30 o u odnosu na vertikalu, što se postiže posredstvom hidrauličnih cilindara To omogućava veću stabilnost jer kotači na vertikalnom nagibu nemaju kosi već vertikalni položaj, čime je postignuta veća sila adhezije.

Grejderi Prvi broj na svakoj slici označava broj upravljačkih osovina, drugi - broj pogonskih osovina i treći - ukupan broj osovina. Za kvalitetan rad na planiranju tla potrebna je ujednačena vučna sila na kotačima što se osigurava svepogonskim kotačima.

Grejderi

Grejderi

Kut okreta okvira u odnosu na os podvozja iznosi 15 o, čime je smanjen polumjer okretanja grejdera.

Grejderi Mjenjač grejdera ima veći broj stupnjeva prijenosa do 6 (8), odnosno radnih brzina od 4, 0 km/h u I. stupnju prijenosa do 10 km/h u IV. stupnju prijenosa, te transportne brzine oko 30/50 km/h u VI. /VIII. stupnju prijenosa. Radna brzina se prilagođava radnoj zadaći: 2 - 3 km/h za iskop kanala i skidanje humusa, za rezanje tla 3 - 4 km/h, 3 - 6 km/h planiranje zemlje, 6 - 8 km/h prebacivanje zemlje na stranu, 5 - 7 km/h za održavanje putova, a radna brzina od 6 - 10 km/h primjenjuje se za miješanje materijala.

Grejderi Kod grejdera je, za razliku od dozera radni element postavljen između prednjih i stražnjih kotača, čime se postiže lakše i preciznije planiranje tla

Grejderi • • • Masa od 8 -50 t Snaga motora od 30 – 200 k. W Dvoosovinski i troosovinski Pogon je dizel motorom. Dužina noža od 3, 3 – 5 m

Grejderi
