Skrajz s domborzat A terep alkoti s kiegsztsei
Síkrajz és domborzat
A terep alkotói és kiegészítései I. Síkrajz II. Domborzat III. Határok – Szárazföldi (ország-, közigazgatási) – Tengeri IV. Névrajz (V. Generalizálás: a jelleg megmaradjon)

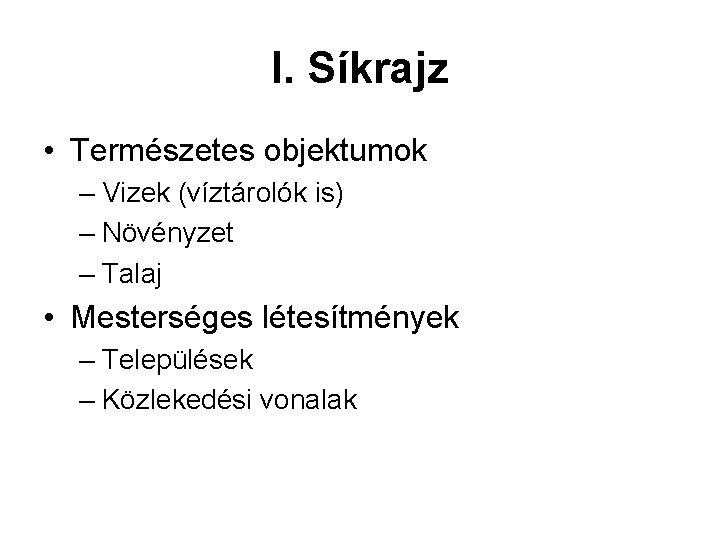

I. Síkrajz • Természetes objektumok – Vizek (víztárolók is) – Növényzet – Talaj • Mesterséges létesítmények – Települések – Közlekedési vonalak

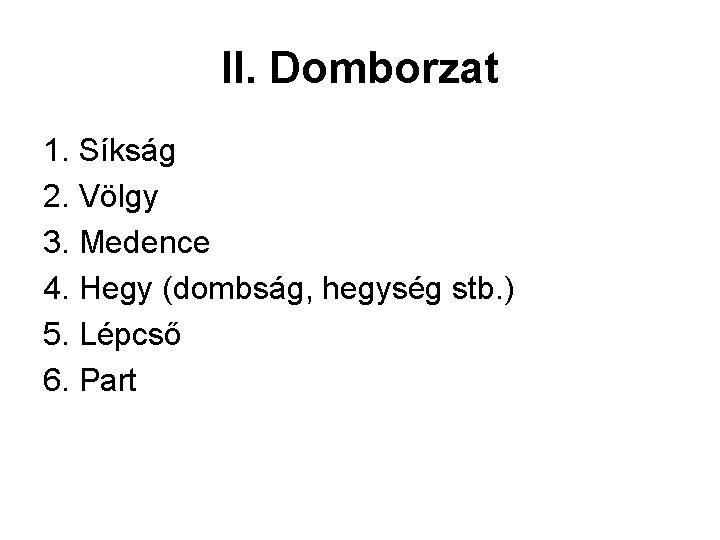

II. Domborzat 1. Síkság 2. Völgy 3. Medence 4. Hegy (dombság, hegység stb. ) 5. Lépcső 6. Part
1. Síkság • Sík – síkság – síkvidék • Feltöltött (víz, jég, vulkán, vegyes) • Táblás (réteglap vagy azon üledékek): Great Plains, Patagónia, Nullarbor-síkság • Letarolt (tönk): Kelet-európai-síkság, Finnország • Vegyes: Lengyel-alföld

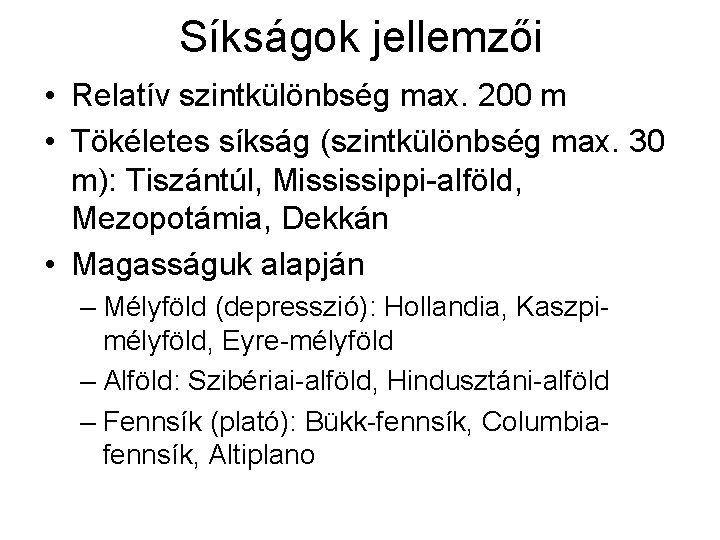

Síkságok jellemzői • Relatív szintkülönbség max. 200 m • Tökéletes síkság (szintkülönbség max. 30 m): Tiszántúl, Mississippi-alföld, Mezopotámia, Dekkán • Magasságuk alapján – Mélyföld (depresszió): Hollandia, Kaszpimélyföld, Eyre-mélyföld – Alföld: Szibériai-alföld, Hindusztáni-alföld – Fennsík (plató): Bükk-fennsík, Columbiafennsík, Altiplano

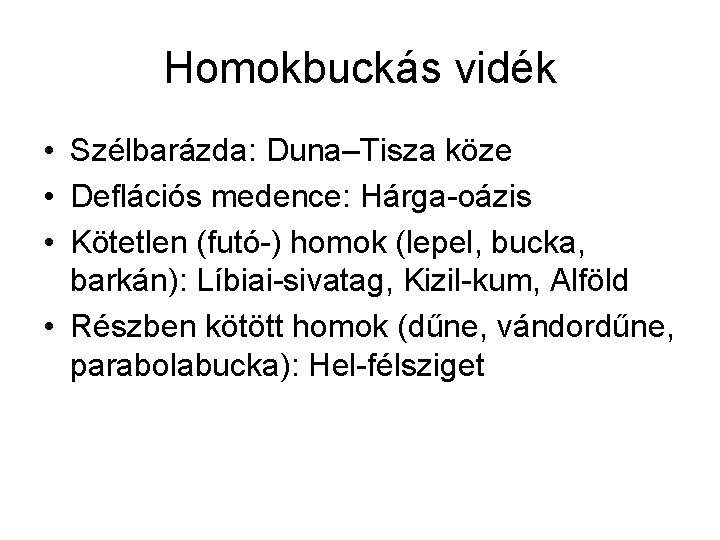

Homokbuckás vidék • Szélbarázda: Duna–Tisza köze • Deflációs medence: Hárga-oázis • Kötetlen (futó-) homok (lepel, bucka, barkán): Líbiai-sivatag, Kizil-kum, Alföld • Részben kötött homok (dűne, vándordűne, parabolabucka): Hel-félsziget

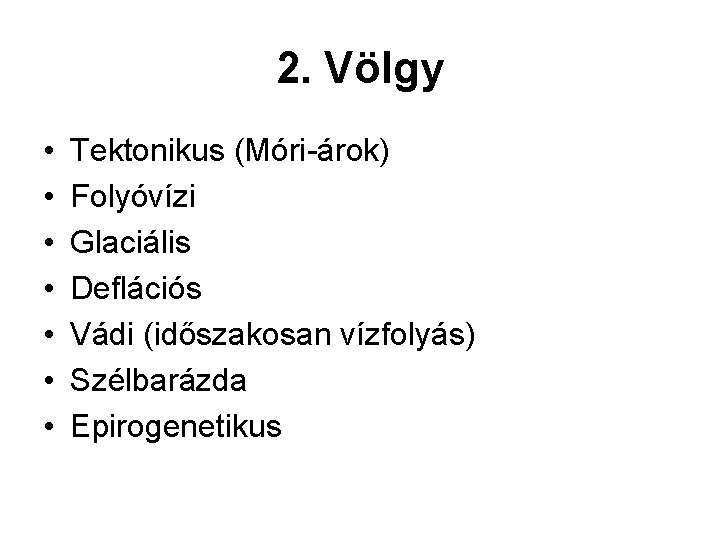

2. Völgy • • Tektonikus (Móri-árok) Folyóvízi Glaciális Deflációs Vádi (időszakosan vízfolyás) Szélbarázda Epirogenetikus
Völgyek jellemzői • Alaprajz: egyenes (Zala) – kanyargós (Tisza) • Hossz-szelvény: kiegyenlített – lépcsős esésgörbe • Keresztmetszet: V (felső szakasz), talpas (kanyargós középszakasz), U (glaciális), tál (alsó szakasz)

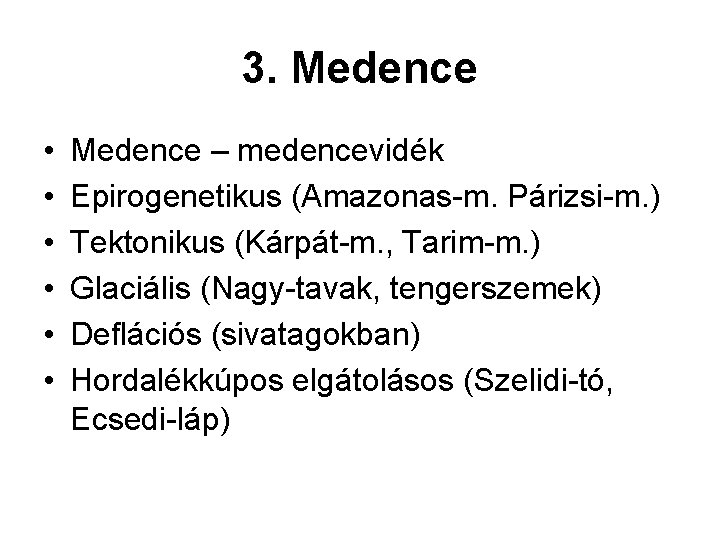

3. Medence • • • Medence – medencevidék Epirogenetikus (Amazonas-m. Párizsi-m. ) Tektonikus (Kárpát-m. , Tarim-m. ) Glaciális (Nagy-tavak, tengerszemek) Deflációs (sivatagokban) Hordalékkúpos elgátolásos (Szelidi-tó, Ecsedi-láp)
4. Hegy • • Hegy – hegység (középhegység) – hegyvidék Domb – dombság – dombvidék Hát – hátság – hátvidék Szigethegy (Várhegy, Solti-halom, Szent György-h. , Gellért-h. ) Vulkáni kúp (Vezúv, Tokaj-h. ) Szubvulkáni (Csódi-h. ) Tanúhegyek, nunatakok Karszt

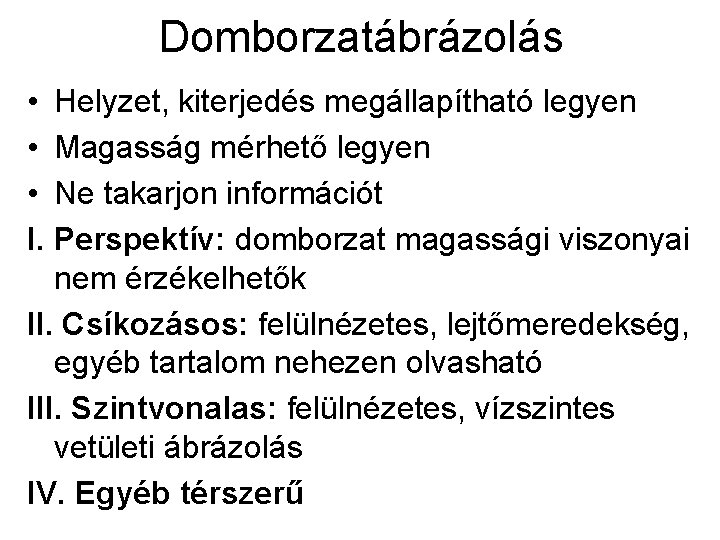

Domborzatábrázolás • Helyzet, kiterjedés megállapítható legyen • Magasság mérhető legyen • Ne takarjon információt I. Perspektív: domborzat magassági viszonyai nem érzékelhetők II. Csíkozásos: felülnézetes, lejtőmeredekség, egyéb tartalom nehezen olvasható III. Szintvonalas: felülnézetes, vízszintes vetületi ábrázolás IV. Egyéb térszerű

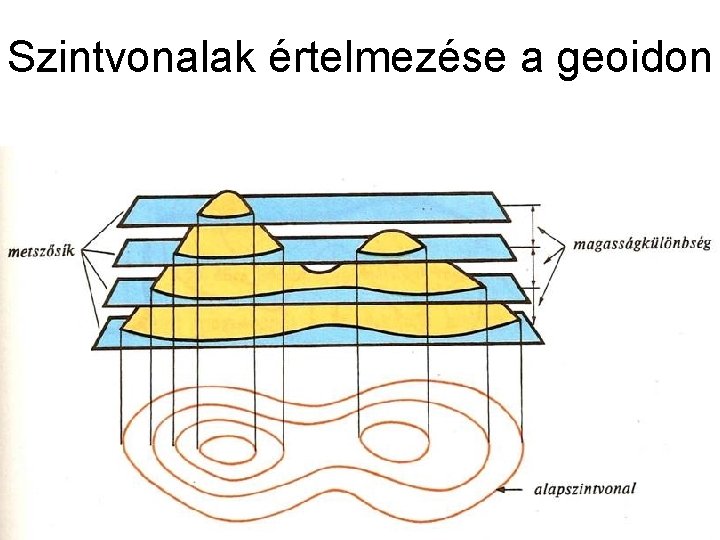

Szintvonalak értelmezése a geoidon

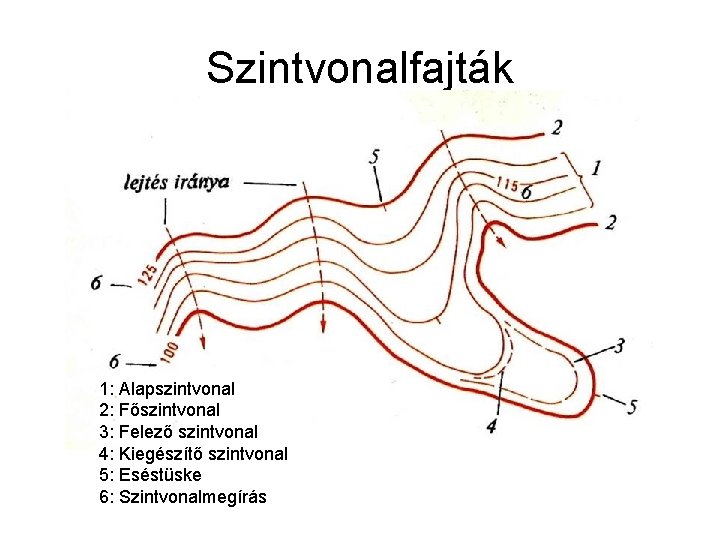

Szintvonalfajták 1: Alapszintvonal 2: Főszintvonal 3: Felező szintvonal 4: Kiegészítő szintvonal 5: Eséstüske 6: Szintvonalmegírás

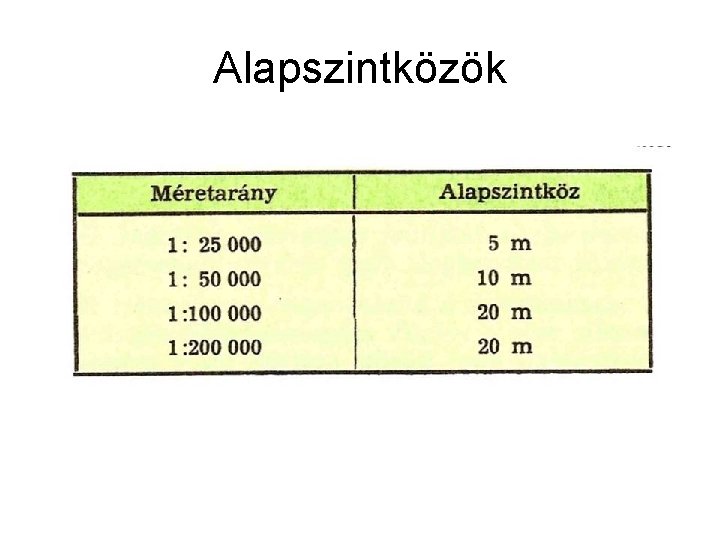

Alapszintközök

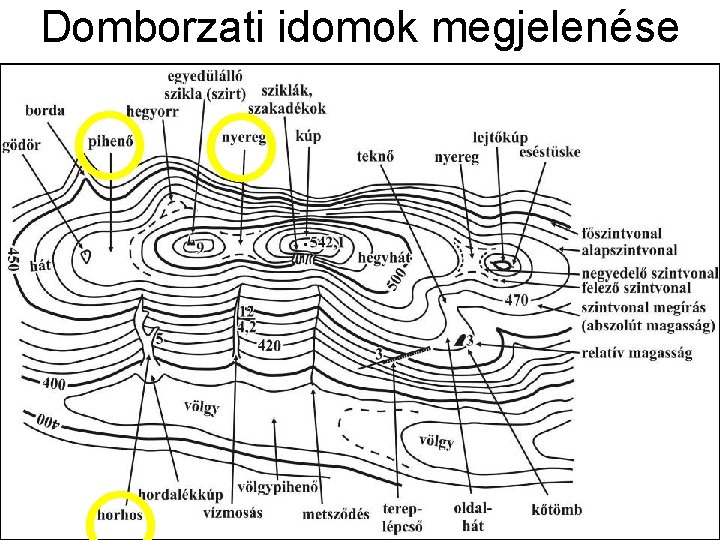

Domborzati idomok megjelenése

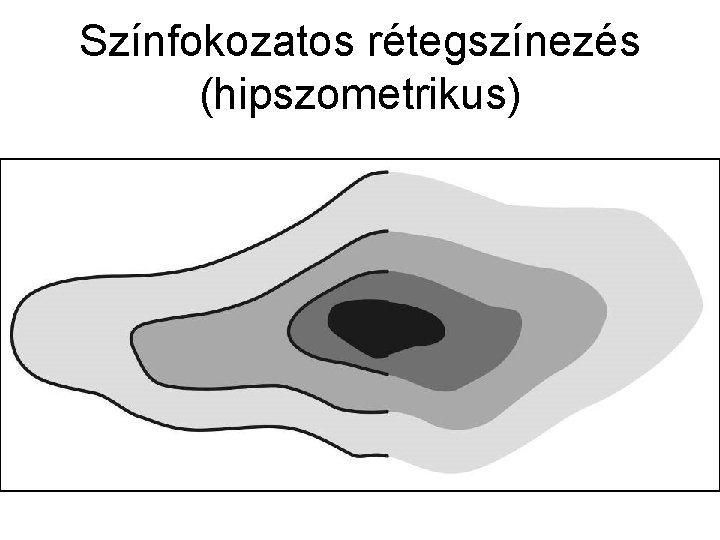

Színfokozatos rétegszínezés (hipszometrikus)

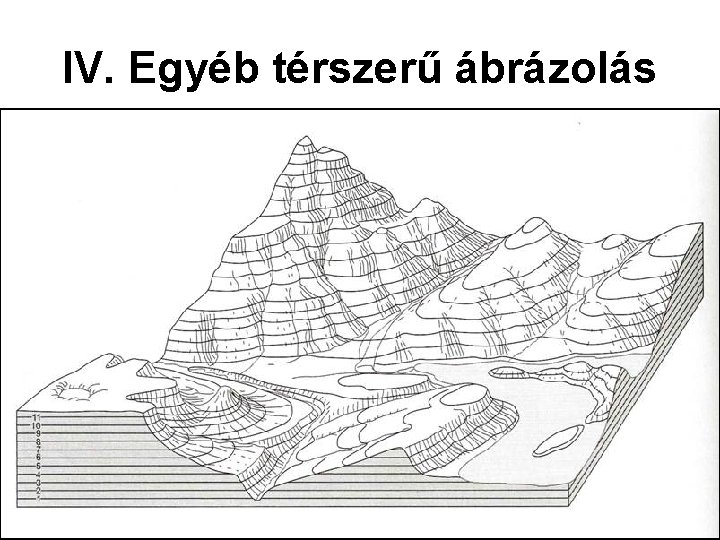

IV. Egyéb térszerű ábrázolás
Summer

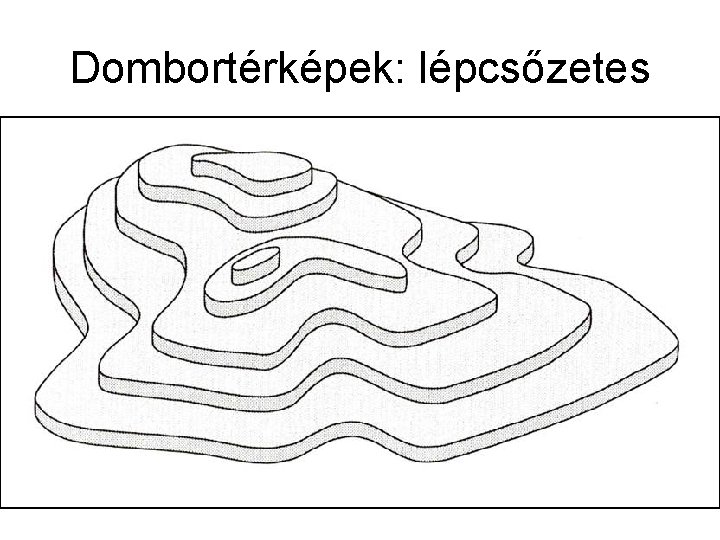

Dombortérképek: lépcsőzetes

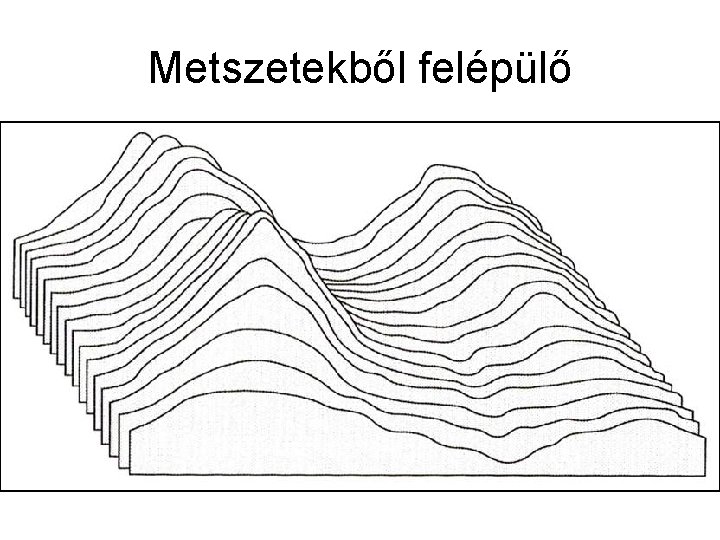

Metszetekből felépülő

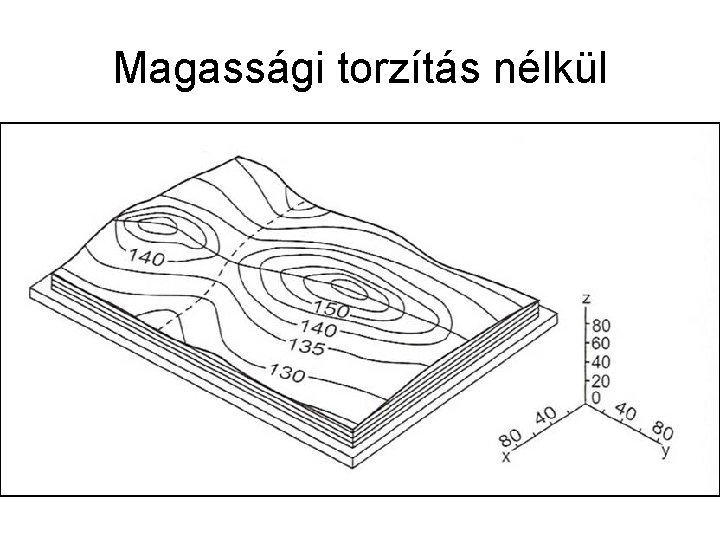

Magassági torzítás nélkül

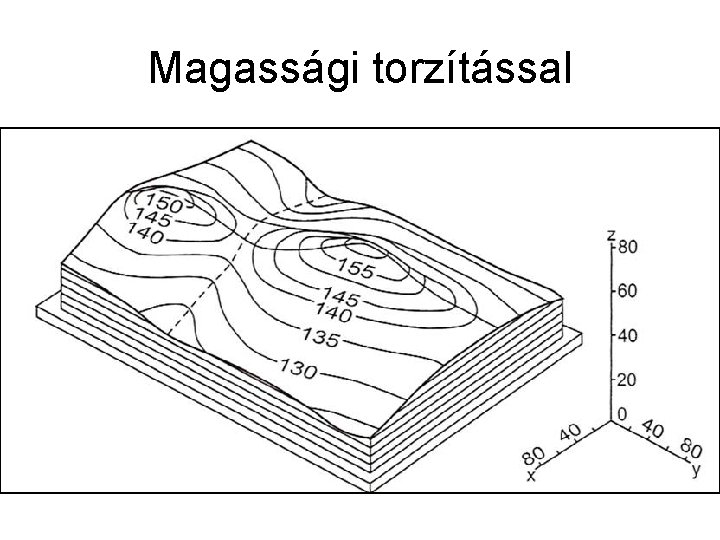

Magassági torzítással

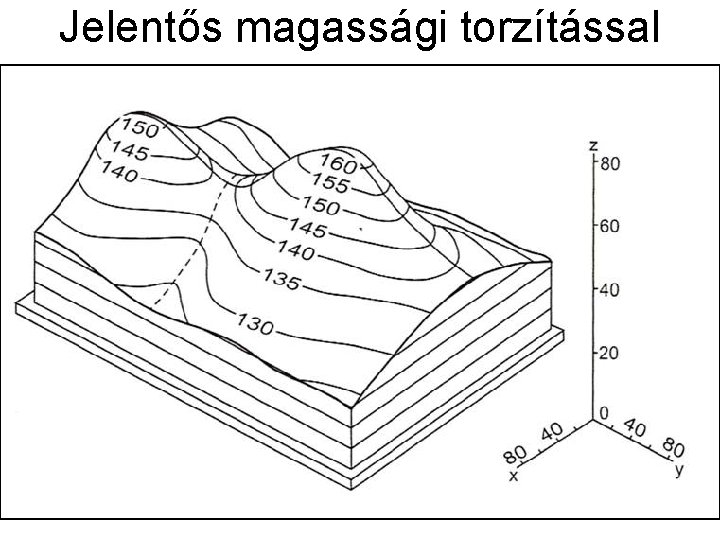

Jelentős magassági torzítással

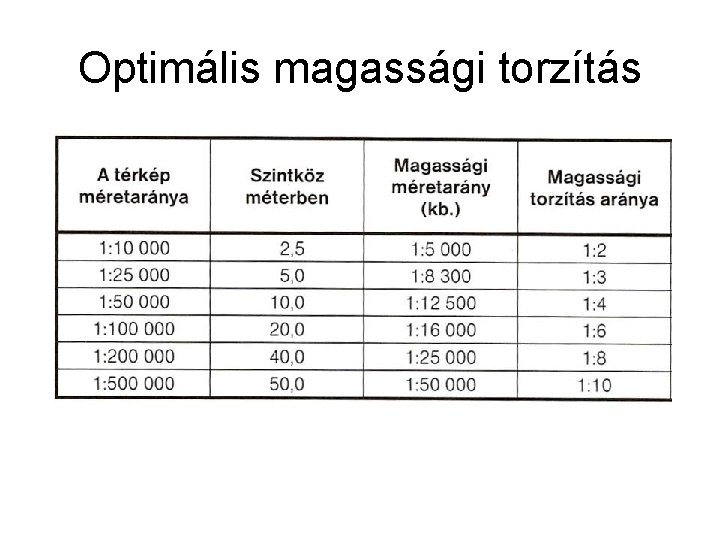

Optimális magassági torzítás
