Skládání sil různého směru
Skládání rovnoběžných sil stejného směru - opakování Působí-li na těleso dvě rovnoběžné síly F 1, F 2 stejného směru je velikost jejich výslednice F rovna součtu velikostí obou sil F 1 F F 2 F = F 1 + F 2
Skládání rovnoběžných sil opačného směru - opakování Velikost výslednice je rovna rozdílu velikostí obou skládaných sil se směrem větší síly F 1 F 2 F F = F 2 - F 1
Skládání sil různého směru • při skládání dvou sil různého směru v rovině vytvoříme rovnoběžku k první síle tak, že prochází koncem síly druhé • to samé provedeme i s druhou silou • v průsečíku rovnoběžek nalezneme konec výslednice složení sil • počátek výslednice je v průsečíku sil • změříme velikost výslednice sil (úhlopříčku vzniklého rovnoběžníku) a převodem podle měřítka získáme výslednou sílu v N 1 cm = 1 N F 2 F 1 F F 1
Postup při skládání sil různého směru pomocí rovnoběžek sil doplněním na rovnoběžník F 1´ F 2 F α α = 90° výslednicí je jeho úhlopříčka F 1 * změříme velikost výslednice sil * převodem podle měřítka získáme výslednou sílu v N

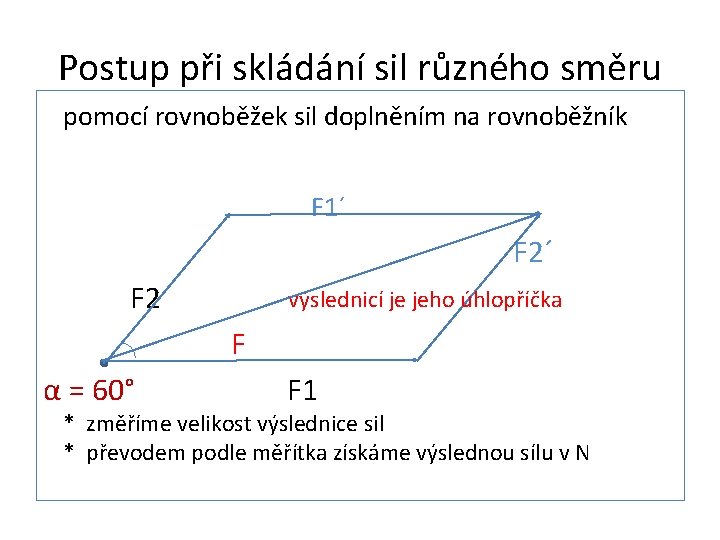

Postup při skládání sil různého směru pomocí rovnoběžek sil doplněním na rovnoběžník F 1´ F 2 výslednicí je jeho úhlopříčka F α = 60° F 1 * změříme velikost výslednice sil * převodem podle měřítka získáme výslednou sílu v N
Postup při skládání sil různého směru pomocí rovnoběžek sil doplněním na rovnoběžník F 1´ F 2 F výslednicí je jeho úhlopříčka α = 120° F 1 * změříme velikost výslednice sil * převodem podle měřítka získáme výslednou sílu v N
Skládání sil různého směru - shrnutí • při skládání dvou sil různého směru v rovině vytvoříme rovnoběžku k první síle tak, že prochází koncem síly druhé • to samé provedeme i s druhou silou • v průsečíku rovnoběžek nalezneme konec výslednice složení sil • počátek výslednice je v průsečíku sil • změříme velikost výslednice sil (úhlopříčku vzniklého rovnoběžníku) a převodem podle měřítka získáme výslednou sílu v N 1 cm = 1 N F 2 F 1 F F 1
