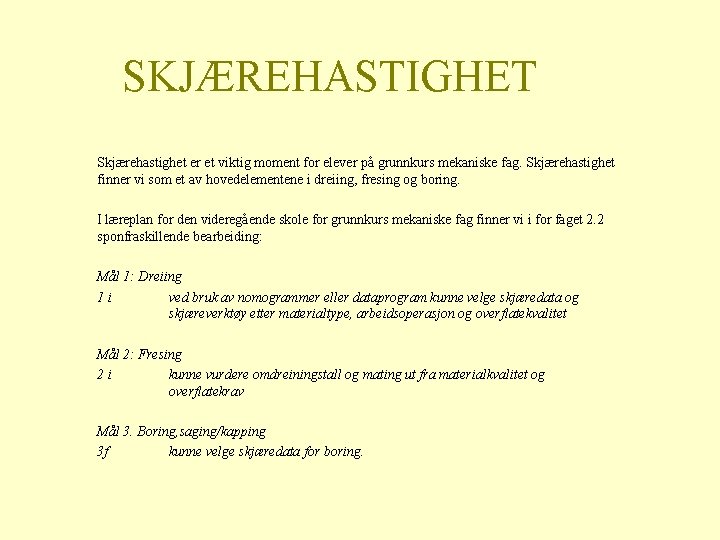

SKJÆREHASTIGHET Skjærehastighet er et viktig moment for elever på grunnkurs mekaniske fag. Skjærehastighet finner vi som et av hovedelementene i dreiing, fresing og boring. I læreplan for den videregående skole for grunnkurs mekaniske fag finner vi i for faget 2. 2 sponfraskillende bearbeiding: Mål 1: Dreiing 1 i ved bruk av nomogrammer eller dataprogram kunne velge skjæredata og skjæreverktøy etter materialtype, arbeidsoperasjon og overflatekvalitet Mål 2: Fresing 2 i kunne vurdere omdreiningstall og mating ut fra materialkvalitet og overflatekrav Mål 3. Boring, saging/kapping 3 f kunne velge skjæredata for boring.

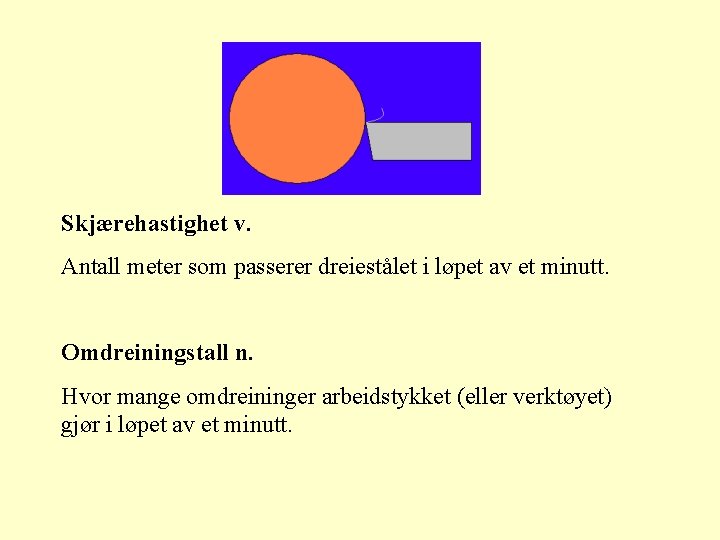

Skjærehastighet v. Antall meter som passerer dreiestålet i løpet av et minutt. Omdreiningstall n. Hvor mange omdreininger arbeidstykket (eller verktøyet) gjør i løpet av et minutt.

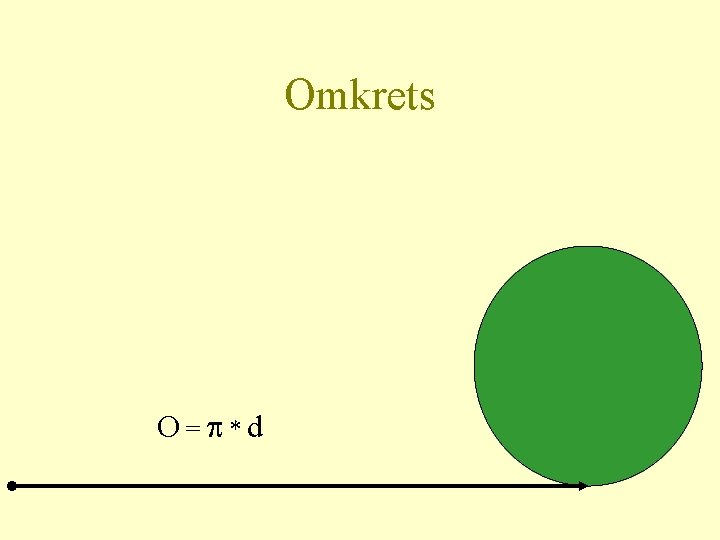

Omkrets O=p*d

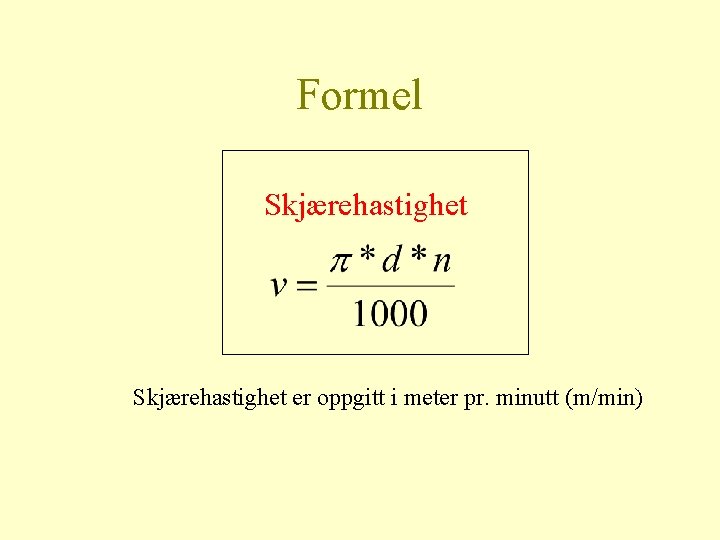

Formel Skjærehastighet er oppgitt i meter pr. minutt (m/min)

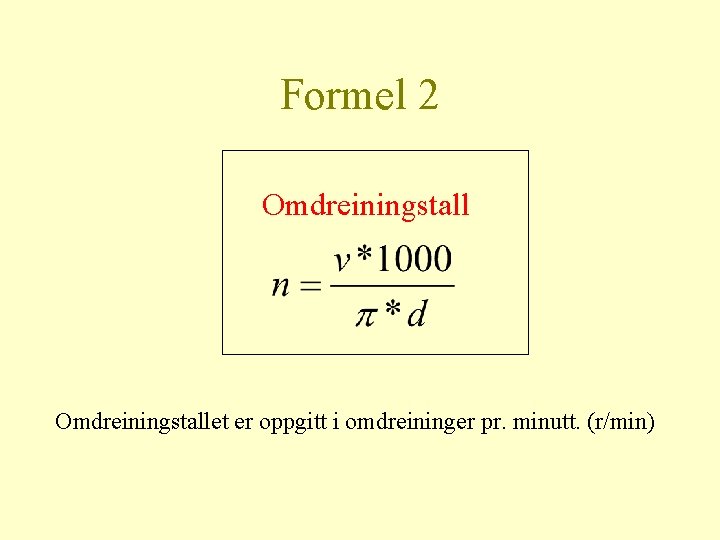

Formel 2 Omdreiningstallet er oppgitt i omdreininger pr. minutt. (r/min)

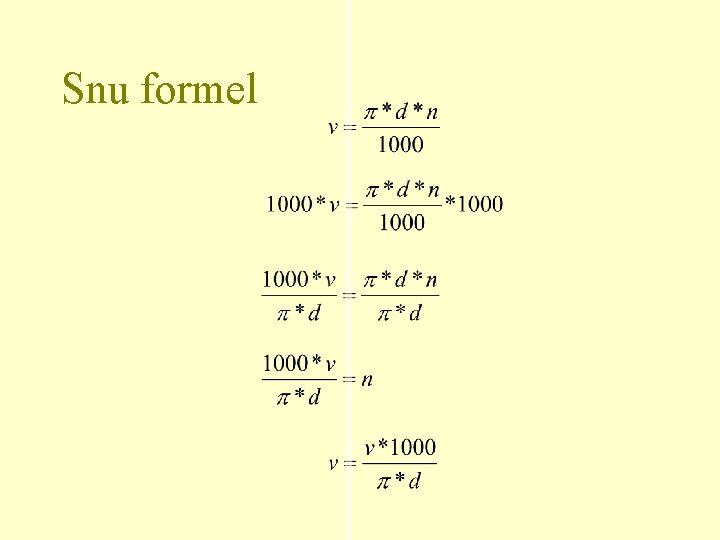

Snu formel

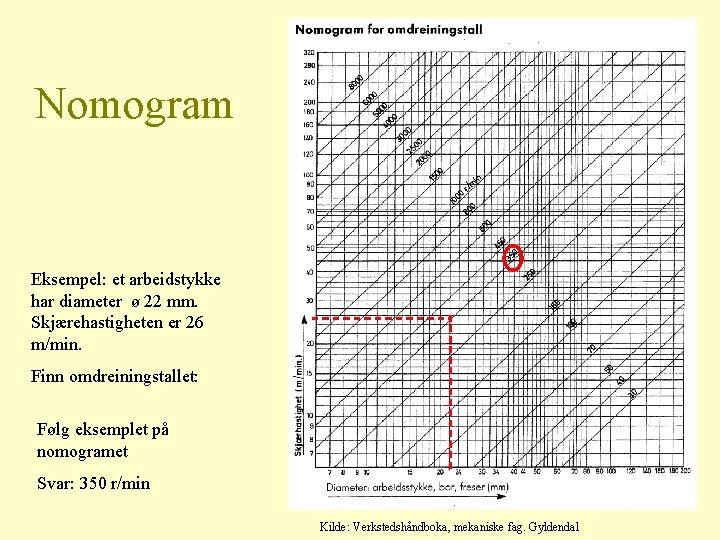

Nomogram Eksempel: et arbeidstykke har diameter ø 22 mm. Skjærehastigheten er 26 m/min. Finn omdreiningstallet: Følg eksemplet på nomogramet Svar: 350 r/min Kilde: Verkstedshåndboka, mekaniske fag. Gyldendal

Nomogramer kan ha forskjellig utforming. Eksempel: Dersom den skjærehastigheten du ønsker er 25 m/min, og diameteren på arbeidstykket, fresen eller boret er 10 mm, blir omdreiningstallet 800 r/min Kilde: Håvard Bergland. Mekanikerpermen. Gyldendal.

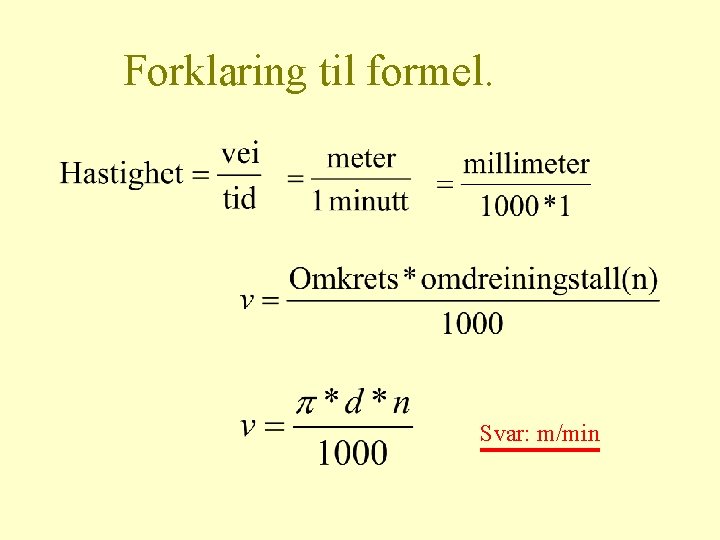

Forklaring til formel. Svar: m/min

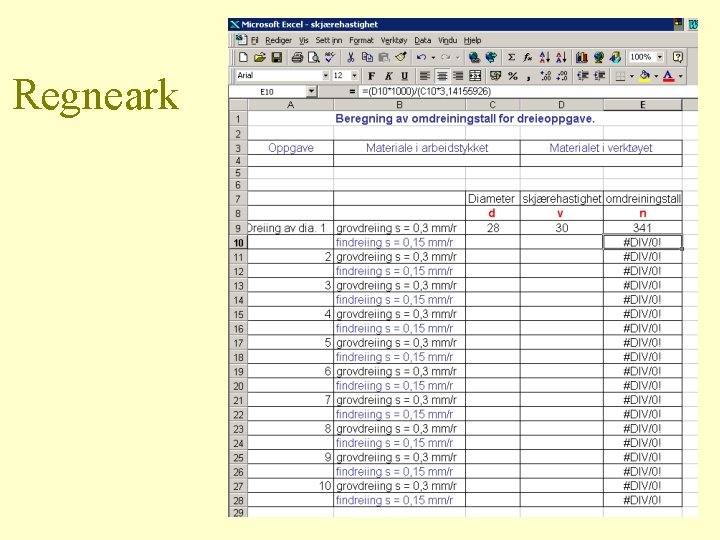

Regneark

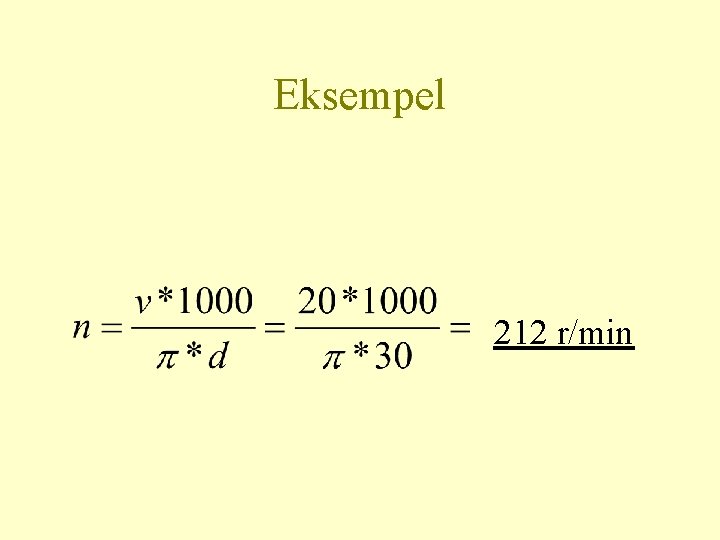

Eksempel 212 r/min
