SKETSA DAN GAMBAR TEKNIK 1 Sketsa Teknik 2

SKETSA DAN GAMBAR TEKNIK 1

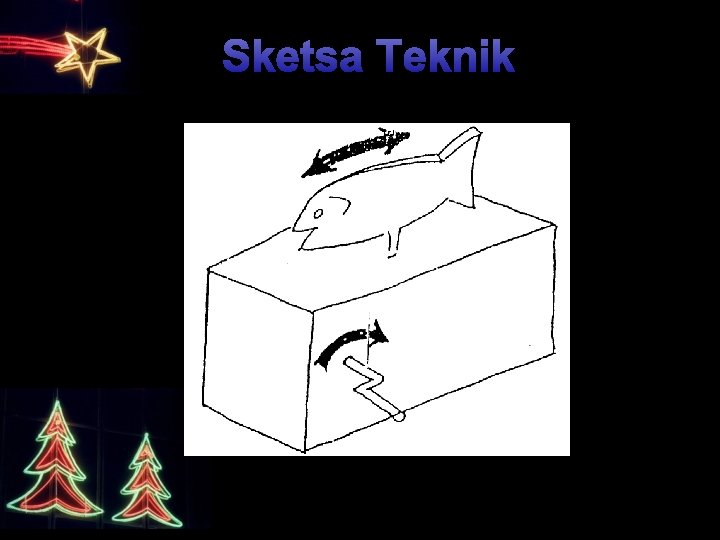

Sketsa Teknik 2

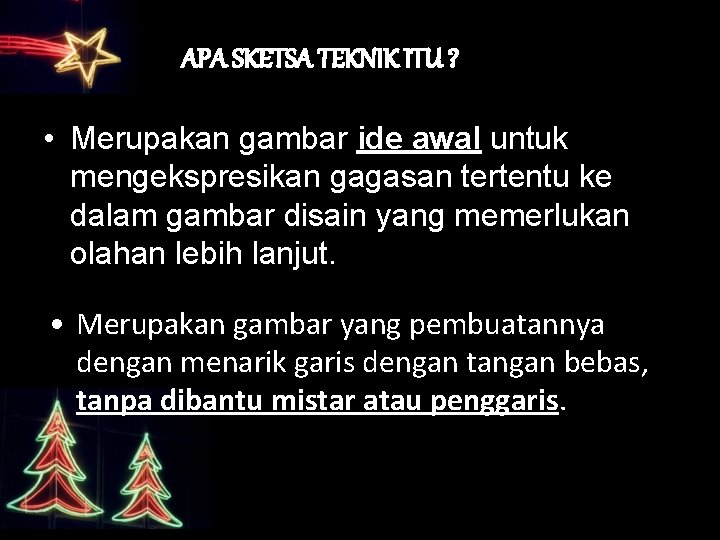

APA SKETSA TEKNIK ITU ? • Merupakan gambar ide awal untuk mengekspresikan gagasan tertentu ke dalam gambar disain yang memerlukan olahan lebih lanjut. • Merupakan gambar yang pembuatannya dengan menarik garis dengan tangan bebas, tanpa dibantu mistar atau penggaris. 3

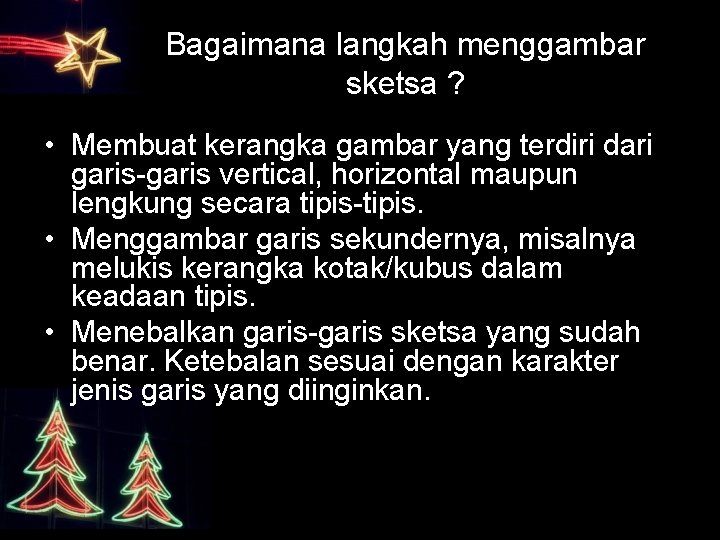

Bagaimana langkah menggambar sketsa ? • Membuat kerangka gambar yang terdiri dari garis-garis vertical, horizontal maupun lengkung secara tipis-tipis. • Menggambar garis sekundernya, misalnya melukis kerangka kotak/kubus dalam keadaan tipis. • Menebalkan garis-garis sketsa yang sudah benar. Ketebalan sesuai dengan karakter jenis garis yang diinginkan. 4

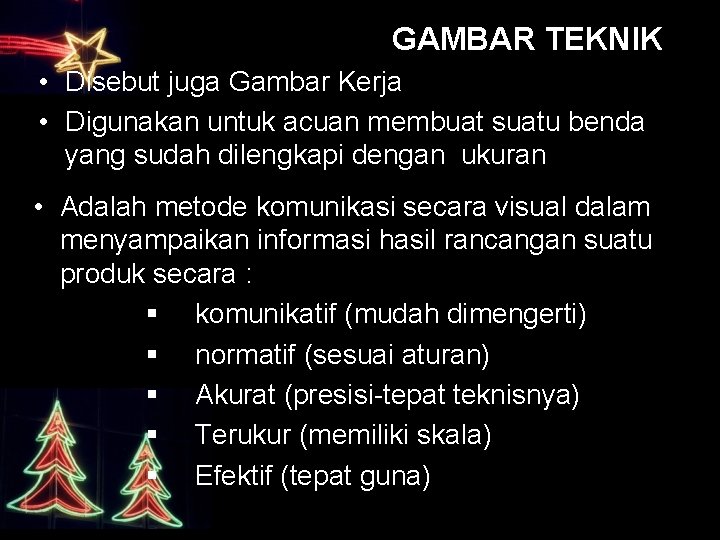

GAMBAR TEKNIK • Disebut juga Gambar Kerja • Digunakan untuk acuan membuat suatu benda yang sudah dilengkapi dengan ukuran • Adalah metode komunikasi secara visual dalam menyampaikan informasi hasil rancangan suatu produk secara : § komunikatif (mudah dimengerti) § normatif (sesuai aturan) § Akurat (presisi-tepat teknisnya) § Terukur (memiliki skala) § Efektif (tepat guna) 5

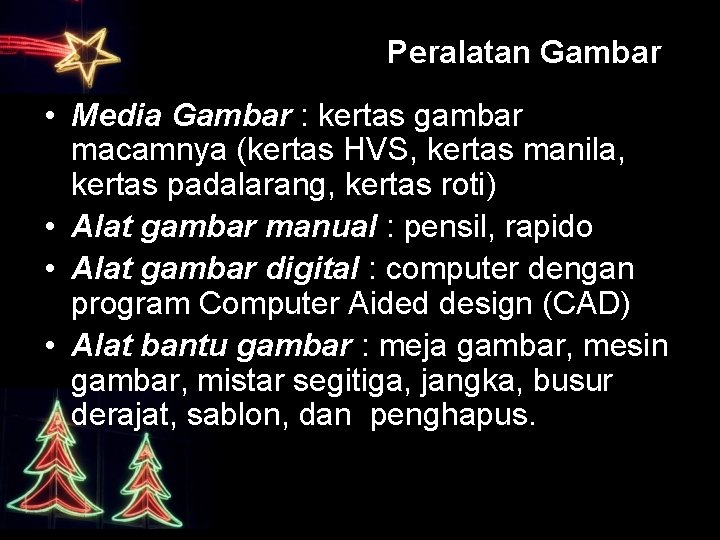

Peralatan Gambar • Media Gambar : kertas gambar macamnya (kertas HVS, kertas manila, kertas padalarang, kertas roti) • Alat gambar manual : pensil, rapido • Alat gambar digital : computer dengan program Computer Aided design (CAD) • Alat bantu gambar : meja gambar, mesin gambar, mistar segitiga, jangka, busur derajat, sablon, dan penghapus. 6

Kertas Gambar Ukuran standar kertas gambar No 1 Seri A 0 Ukuran 841 mm x 1189 mm 2 A 1 594 mm x 841 mm 3 A 2 420 mm x 594 mm 4 A 3 297 mm x 420 mm 5 A 4 210 mm x 297 mm 7

Pensil Gambar • tabel ukuran pensil yang ditunjukan dengan huruf dan angka • LEBIH KERAS LEBIH LUNAK 4 H. 3 H. 2 H. H. HB. 2 B. 3 B. 4 B. 5 B. 6 B Penghapus Pensil Penghapus yang kamu gunakan untuk menggambar harus lunak dan bersih. 8

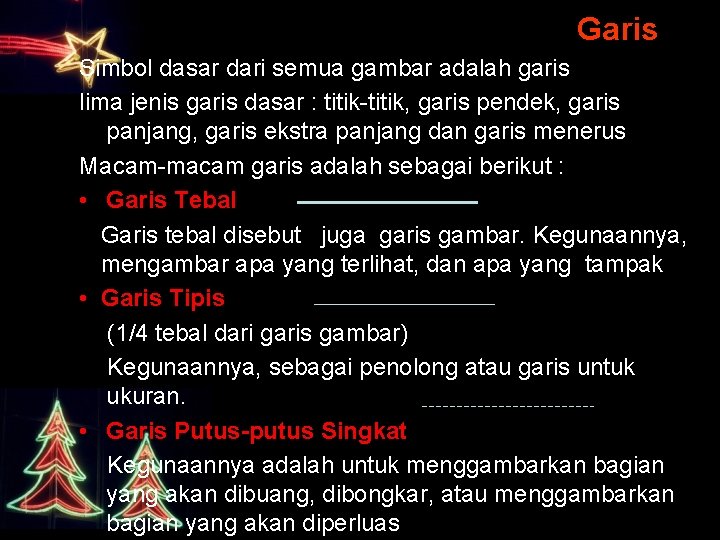

Garis Simbol dasar dari semua gambar adalah garis lima jenis garis dasar : titik-titik, garis pendek, garis panjang, garis ekstra panjang dan garis menerus Macam-macam garis adalah sebagai berikut : • Garis Tebal Garis tebal disebut juga garis gambar. Kegunaannya, mengambar apa yang terlihat, dan apa yang tampak • Garis Tipis (1/4 tebal dari garis gambar) Kegunaannya, sebagai penolong atau garis untuk ukuran. • Garis Putus-putus Singkat Kegunaannya adalah untuk menggambarkan bagian yang akan dibuang, dibongkar, atau menggambarkan 10 bagian yang akan diperluas

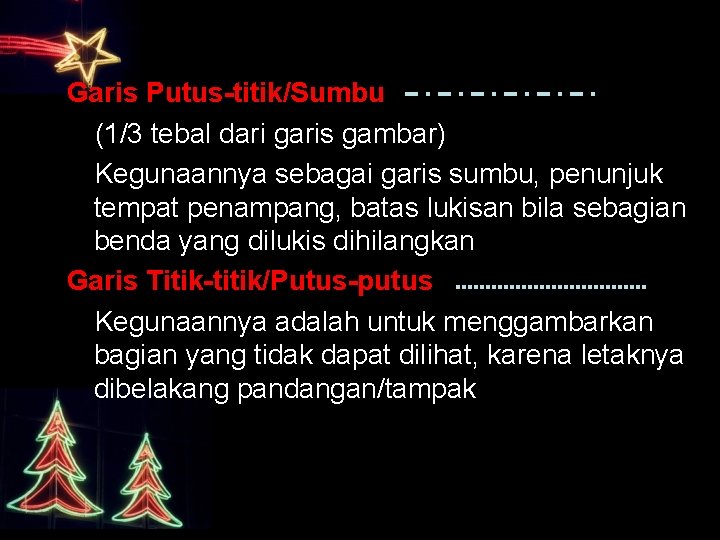

Garis Putus-titik/Sumbu (1/3 tebal dari garis gambar) Kegunaannya sebagai garis sumbu, penunjuk tempat penampang, batas lukisan bila sebagian benda yang dilukis dihilangkan Garis Titik-titik/Putus-putus Kegunaannya adalah untuk menggambarkan bagian yang tidak dapat dilihat, karena letaknya dibelakang pandangan/tampak 11

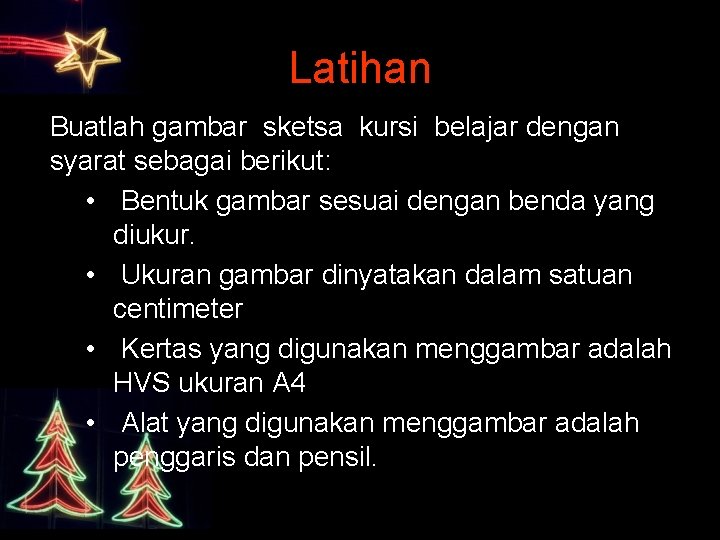

Latihan Buatlah gambar sketsa kursi belajar dengan syarat sebagai berikut: • Bentuk gambar sesuai dengan benda yang diukur. • Ukuran gambar dinyatakan dalam satuan centimeter • Kertas yang digunakan menggambar adalah HVS ukuran A 4 • Alat yang digunakan menggambar adalah penggaris dan pensil.

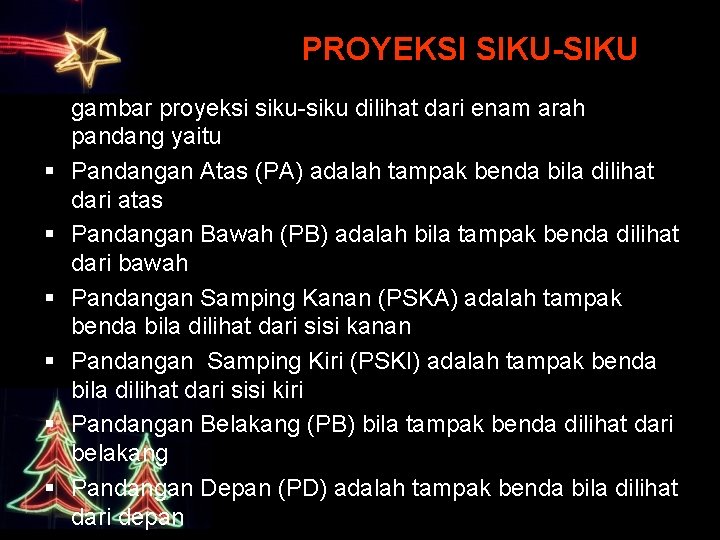

PROYEKSI SIKU-SIKU § § § gambar proyeksi siku-siku dilihat dari enam arah pandang yaitu Pandangan Atas (PA) adalah tampak benda bila dilihat dari atas Pandangan Bawah (PB) adalah bila tampak benda dilihat dari bawah Pandangan Samping Kanan (PSKA) adalah tampak benda bila dilihat dari sisi kanan Pandangan Samping Kiri (PSKI) adalah tampak benda bila dilihat dari sisi kiri Pandangan Belakang (PB) bila tampak benda dilihat dari belakang Pandangan Depan (PD) adalah tampak benda bila dilihat 13 dari depan

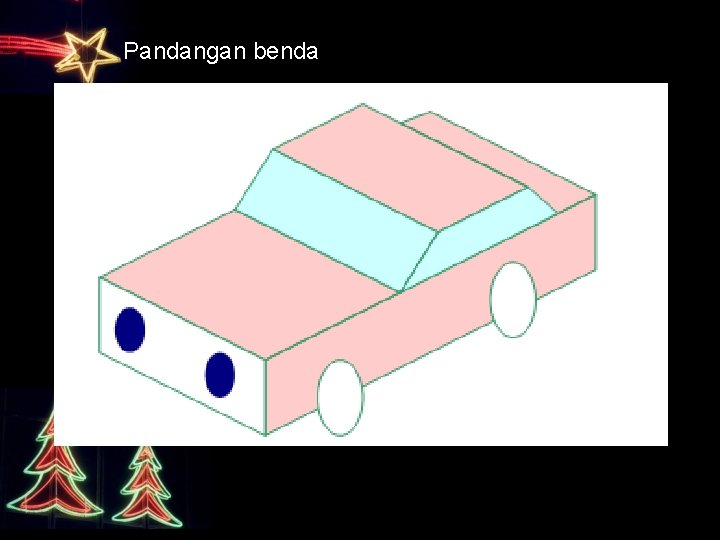

Pandangan benda

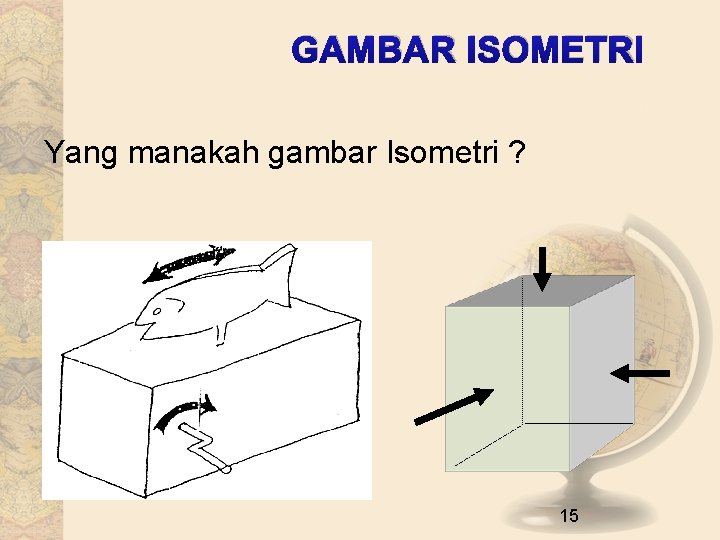

GAMBAR ISOMETRI Yang manakah gambar Isometri ? 15

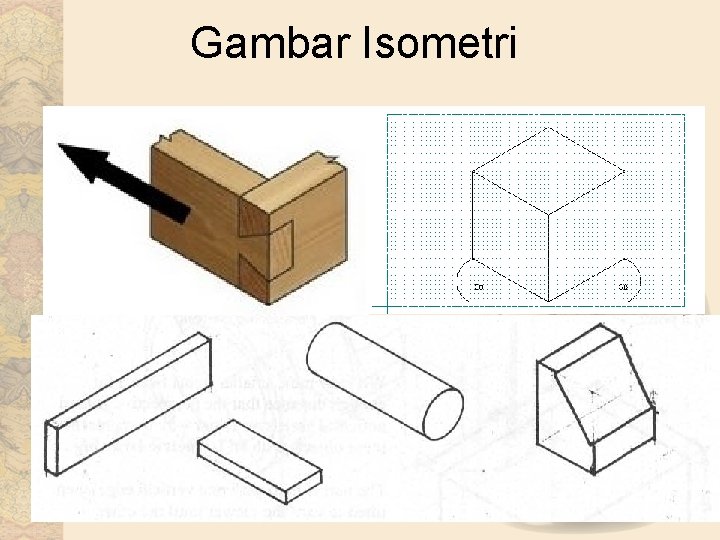

Gambar Isometri 16

GAMBAR ISOMETRI • Merupakan gambar tiga dimensi yang dilihat dari 3 sudut pandang dengan sudut kemiringan 300 Bukan gambar Iso metri ? Bukan 17

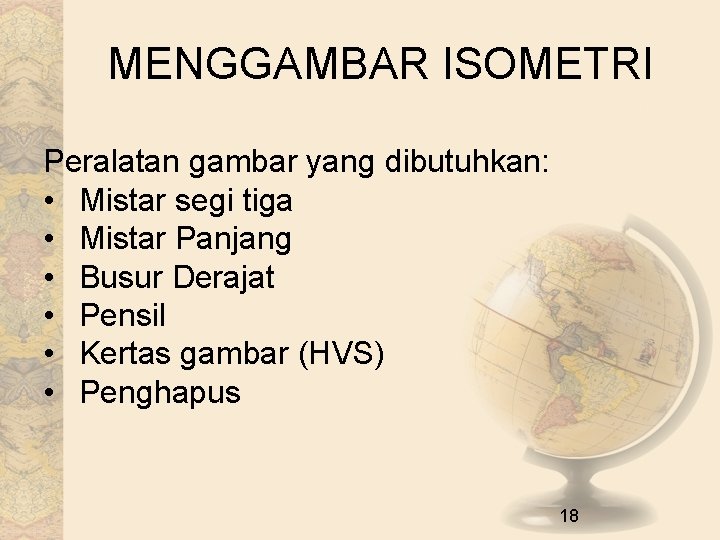

MENGGAMBAR ISOMETRI Peralatan gambar yang dibutuhkan: • Mistar segi tiga • Mistar Panjang • Busur Derajat • Pensil • Kertas gambar (HVS) • Penghapus 18

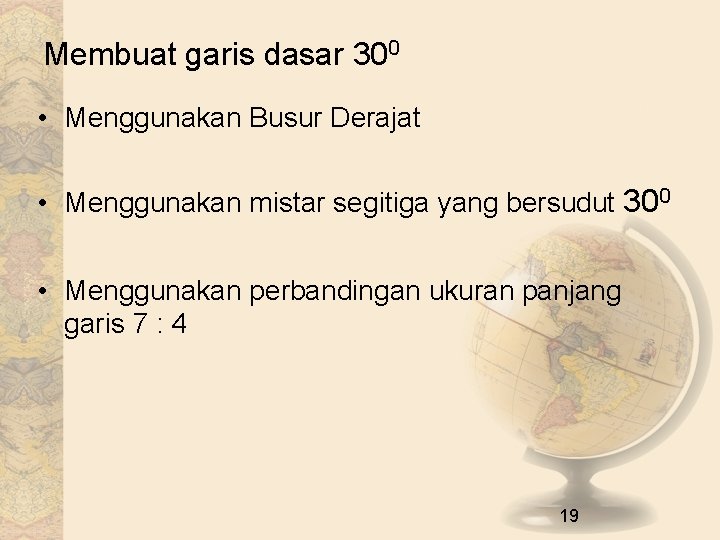

Membuat garis dasar 300 • Menggunakan Busur Derajat • Menggunakan mistar segitiga yang bersudut 300 • Menggunakan perbandingan ukuran panjang garis 7 : 4 19

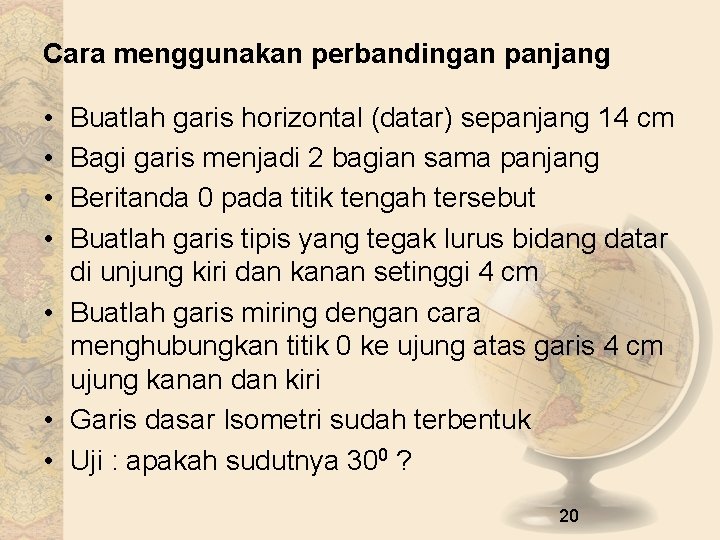

Cara menggunakan perbandingan panjang • • Buatlah garis horizontal (datar) sepanjang 14 cm Bagi garis menjadi 2 bagian sama panjang Beritanda 0 pada titik tengah tersebut Buatlah garis tipis yang tegak lurus bidang datar di unjung kiri dan kanan setinggi 4 cm • Buatlah garis miring dengan cara menghubungkan titik 0 ke ujung atas garis 4 cm ujung kanan dan kiri • Garis dasar Isometri sudah terbentuk • Uji : apakah sudutnya 300 ? 20

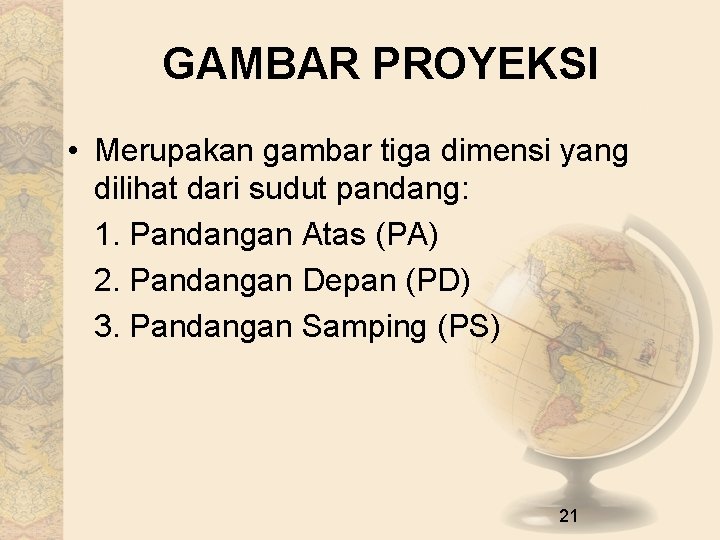

GAMBAR PROYEKSI • Merupakan gambar tiga dimensi yang dilihat dari sudut pandang: 1. Pandangan Atas (PA) 2. Pandangan Depan (PD) 3. Pandangan Samping (PS) 21

Gambar Proyeksi 22

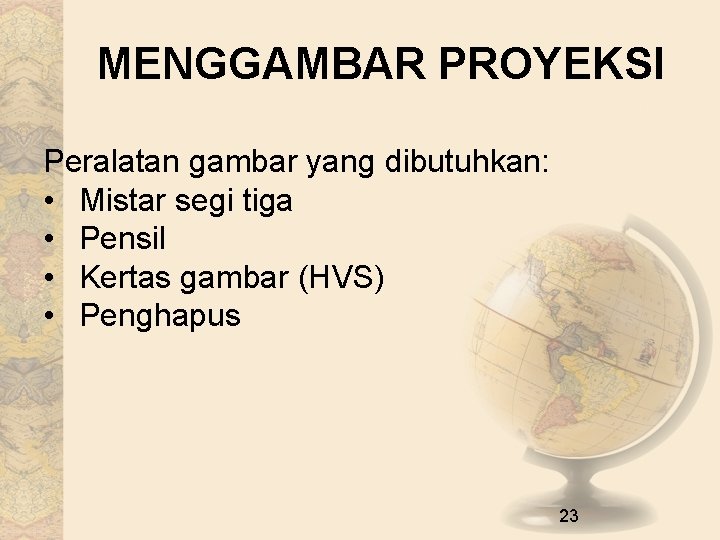

MENGGAMBAR PROYEKSI Peralatan gambar yang dibutuhkan: • Mistar segi tiga • Pensil • Kertas gambar (HVS) • Penghapus 23

Contoh: Proyeksi mecari pandangan samping (PS) • Gambar Isometri • Gambar Proyeksi 24

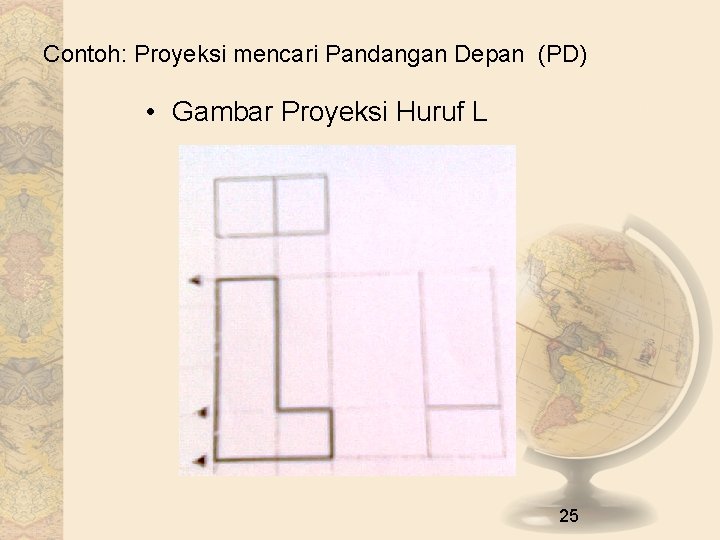

Contoh: Proyeksi mencari Pandangan Depan (PD) • Gambar Proyeksi Huruf L 25

Langkah kerja : Proyeksi mencari Pandangan Samping (PS) • Buat sumbu x (datar) diantara PA dan PD • Buat sumbu Y (tegak) disamping PA dan PD dengan jarak sama antara X ke PA atau X ke PD • Buat garis dengan sudut 450 dari titik pusat koordinat • Buat garis tipis semua titik potong PA yang menghadap garis 450 dan berhenti digaris 450 kemudian tarik kebawah hingga bagian bawah sejajar dengan PD • Buat garis tipis pada PD yang menghadap ke sumbu Y hingga memotong garis yang datangnya dari garis 450 • Tebalkan garis yang membentuk PS 26

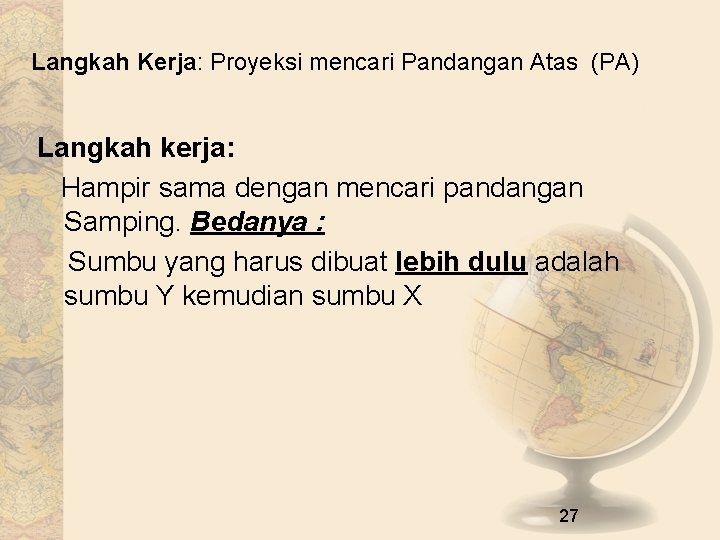

Langkah Kerja: Proyeksi mencari Pandangan Atas (PA) Langkah kerja: Hampir sama dengan mencari pandangan Samping. Bedanya : Sumbu yang harus dibuat lebih dulu adalah sumbu Y kemudian sumbu X 27
