Vorgaben des § 6 der Meisterprüfungsordnung An Anlagen- oder Anlagenkomponenten… Störungen bestimmen, eingrenzen und beheben Leistungen kalkulieren Messtechnische Prüfungen protokollieren und dokumentieren 2

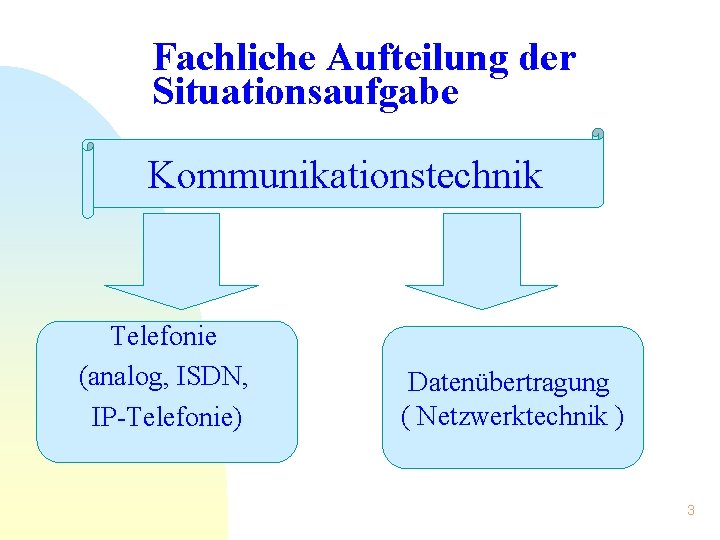

Fachliche Aufteilung der Situationsaufgabe Kommunikationstechnik Telefonie (analog, ISDN, IP-Telefonie) Datenübertragung ( Netzwerktechnik ) 3

Sicherheitstechnik (Gefahrenmeldetechnik) Einbruchmelde technik Brandmelde technik 4

Situationsaufgabe Telekommunikation Grundmodul An einer ISDN-TK Anlage Störung beseitigung, Programmieren und die in Betriebnahme realisieren. 5

Zusatzmodule n Tür-Freisprecheinrichtung. n IP - Telefonie n n n Datenverbindung mit CAT 6 oder 7 Dosen an ein Patchfeld. Inbetriebnahme von Netzwerkkomponenten (Router, Switch, Access Point, Printserver) Daten- bzw. Laufwerksfreigabe im Netzwerk realisieren. 6

grafische Übersicht Türfreisprechanlage IP-Telefonie Router, Switches Anschalte-Relais Patchfeld 7

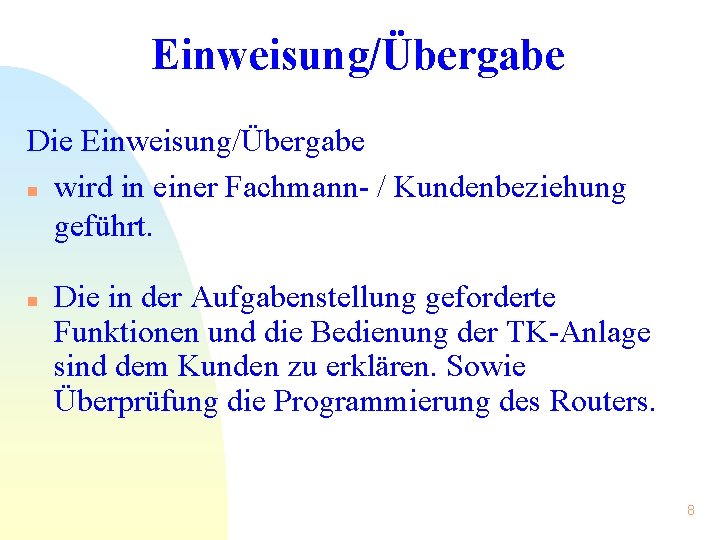

Einweisung/Übergabe Die Einweisung/Übergabe n wird in einer Fachmann- / Kundenbeziehung geführt. n Die in der Aufgabenstellung geforderte Funktionen und die Bedienung der TK-Anlage sind dem Kunden zu erklären. Sowie Überprüfung die Programmierung des Routers. 8

Ablauf der Prüfung Situationsaufgabe Telekommunikation Dauer der Prüfung: 120 Minuten, danach Übergabegespräch. ca. 20 Min 9

n n n Am Prüfungstag in der HHS, entscheidet das Los, ob TK oder GM geprüft wird. Gegeben ist eine ISDN Anlage, mit max. 5 Fehler Die Anlage ist nach Kundenwunsch zu programmieren. Die Fehler sind in einem Protokoll zu erfassen. Für die Anlage ist eine Dokumentation zu erstellen. 10

n n n Nach erfolgreicher in Betriebnahme, d. h. Prüfen der Anlage, ob diese nach Kundenwunsch funktioniert. erstellen Sie eine Rechnung. Die Rechnung ist auf einem vorhandenem Stick als PDF zu speichern. Eine Rechnungsvorlage darf verwendet werden. Die Kalkulationsgrundlagen sind offen zu legen und auf den USB Stick als PDF zu speichern. 11

Folgende Materialien bzw. Werkzeuge muss der Prüfling zur Prüfung bereithalten: n Funktionsfähiges Notebook mit funktionierender Schnittstelle zur TK-Anlage und installierter Programmiersoftware. n Funktionierender LAN- und WLAN Anschluß. n Fernmeldewerkzeug: z. B. LSA-Anlegewerkzeug, Seitenschneider, Zange, Schraubendreher, ggf. Lötkolben für die Gefahrenmeldeanlage, usw. 12

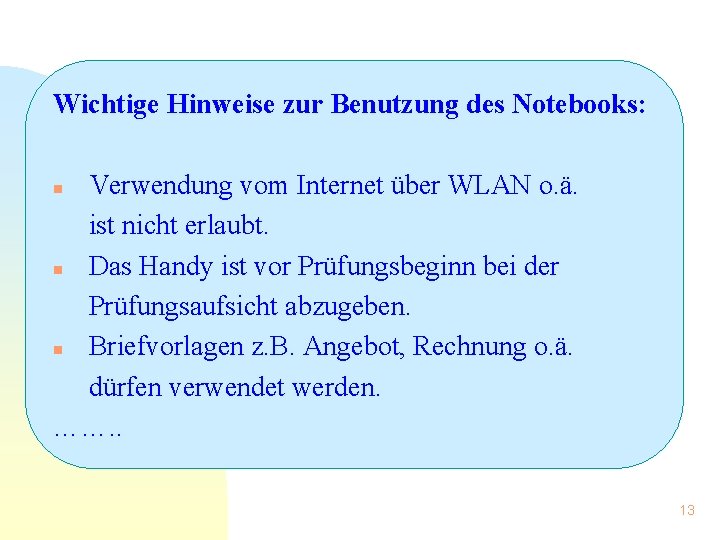

Wichtige Hinweise zur Benutzung des Notebooks: Verwendung vom Internet über WLAN o. ä. ist nicht erlaubt. n Das Handy ist vor Prüfungsbeginn bei der Prüfungsaufsicht abzugeben. n Briefvorlagen z. B. Angebot, Rechnung o. ä. dürfen verwendet werden. ……. . n 13

Bilder zur Situationsaufgabe Kommunikation 14

Montagbrett Verkabelung 15

Montage Brett 16

Analog Telefon IP Telefon 17

ISDN Telefon 18

Situationsaufgabe Gefahrenmeldetechnik Grundmodul (Einbruchmeldeanlage Telenot) GM-Anlage auslesen und interpretieren GM-Anlage dokumentieren z. B. , Schaltschema, Verteilerpläne Erstellen einer Rechnung Störungsbeseitigung, Programmierung in Betriebnahme 19

Zusatzmodule n n optische und akustische Signalmittel Verschiedene Melder ( IR-Melder, Glasbruchmelder, Magnetkontakte, Schliessblechkontake, Überfallmelder usw. ) n Verteiler, Schalteinrichtung n Übertragungsgerät Prüfungsmeister: Bernhard Vogel 20

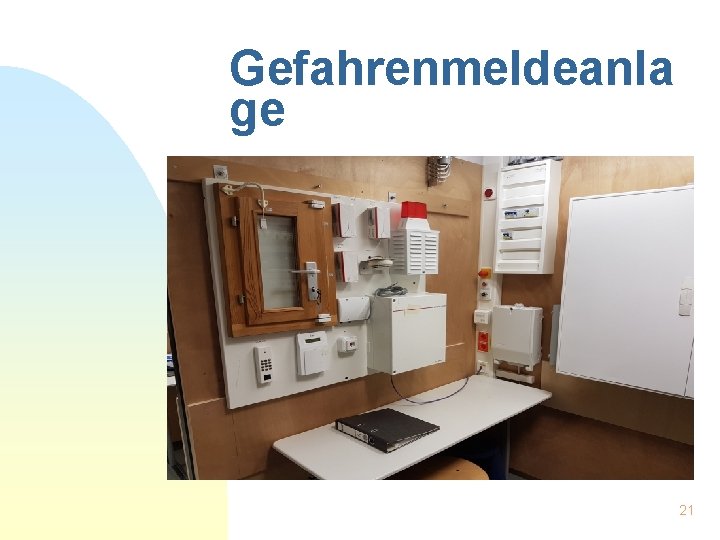

Gefahrenmeldeanla ge 21
