SISTIM KELISTRIKAN LAMBANG KOMPONEN LISTRIK I SUMBER LISTRIK

SISTIM KELISTRIKAN

LAMBANG KOMPONEN LISTRIK

I. SUMBER LISTRIK 1. BATTERY : 6 VOLT 2 VOLT ee ee 2. GENERATOR :

II. KABEL 1. KABEL MASSA : 2. KABEL PERSIMPANGAN : TIDAK BERHUBUNGAN

III. SAKELAR / SWITCH 1. SAKELAR SATU ARAH : 3. SAKELAR TEKAN - TARIK : 2. SAKELAR TEKAN : 4. SAKELAR DUA ARAH :

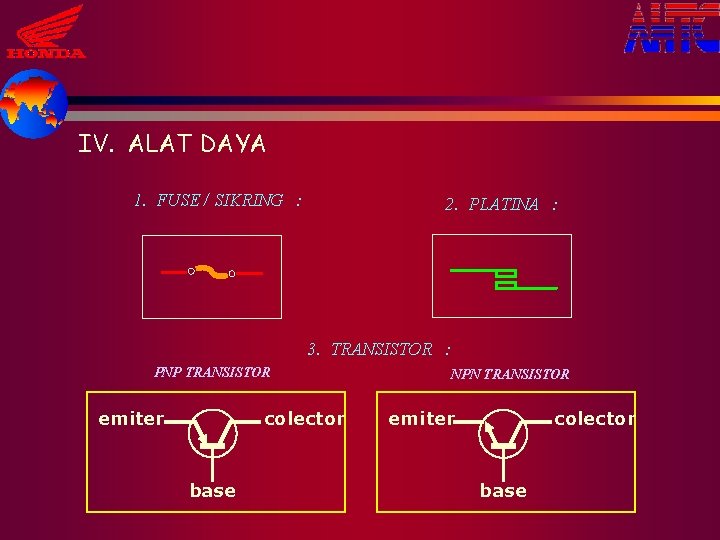

IV. ALAT DAYA 1. FUSE / SIKRING : 2. PLATINA : 3. TRANSISTOR : PNP TRANSISTOR emiter colector base NPN TRANSISTOR emiter colector base

4. COIL / KUMPARAN : 5. LAMPU : eeeeee 7. TRANSFORMER / IGN. COIL : eeeeee 6. DIODE / RECTIFIER :

8. TAHANAN / RESISTOR : 9. BUSI : 10. KONDENSOR : 11. ELEKTROMAKNIT :

WARNA KABEL DAN FUNGSINYA Menghubungkan accu dgn kunci kontak dan rectifier regulator (kiprok) Menghubungkan accu dgn massa/ground DC - Menghubungkan spull lampu dgn sakelar lampu dan rectifier regulator (kiprok) AC Menghubungkan spull pengisian dgn rectifier AC Menghubungkan spull pengapian dgn CDI Unit AC Menghubungkan fixed pulser dgn CDI Unit AC

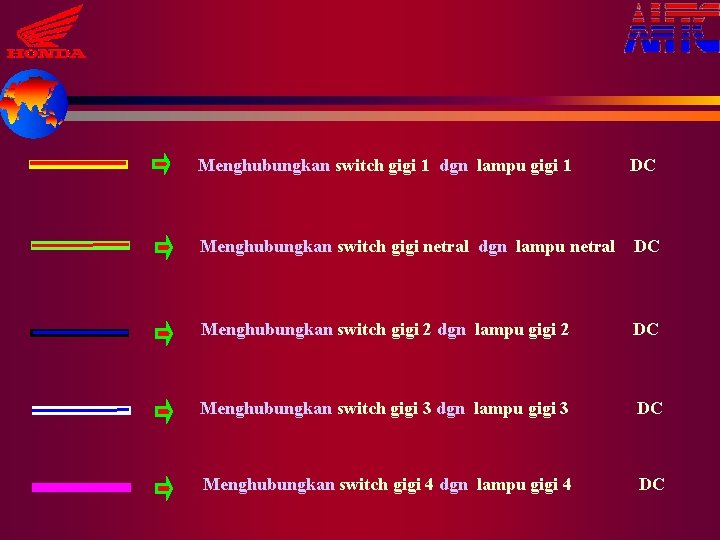

Menghubungkan switch gigi 1 dgn lampu gigi 1 DC Menghubungkan switch gigi netral dgn lampu netral DC Menghubungkan switch gigi 2 dgn lampu gigi 2 DC Menghubungkan switch gigi 3 dgn lampu gigi 3 DC Menghubungkan switch gigi 4 dgn lampu gigi 4 DC

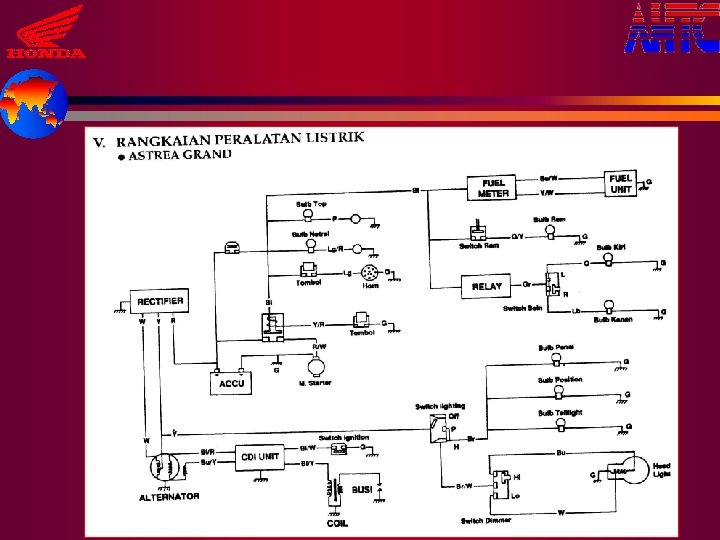

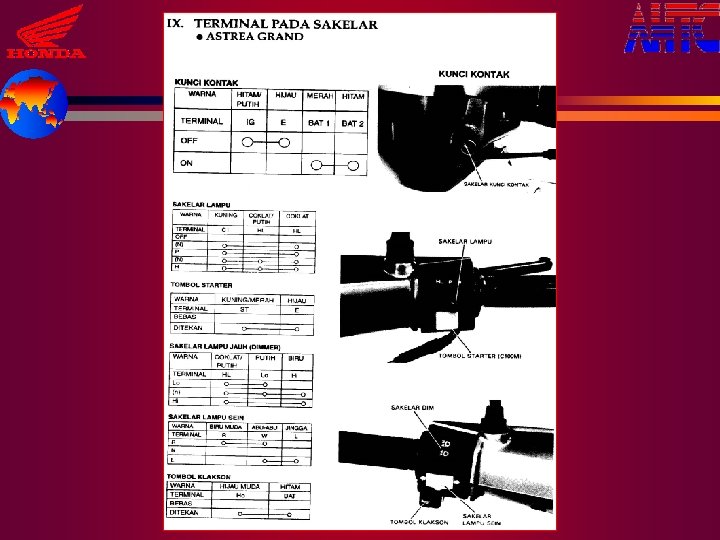

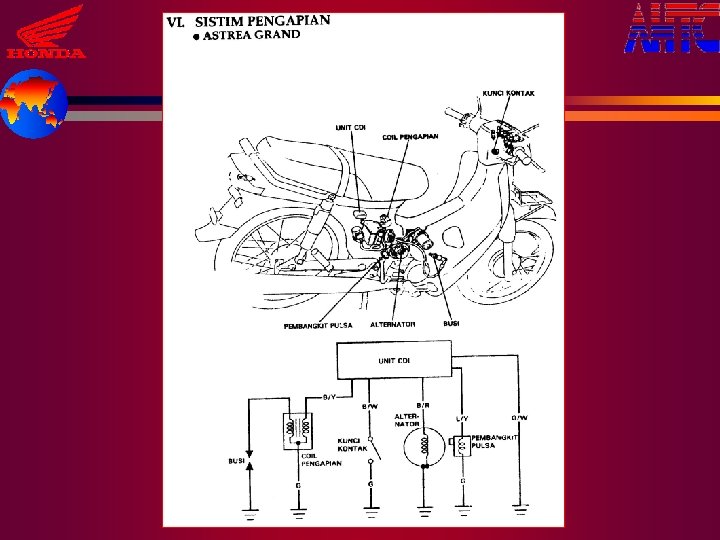

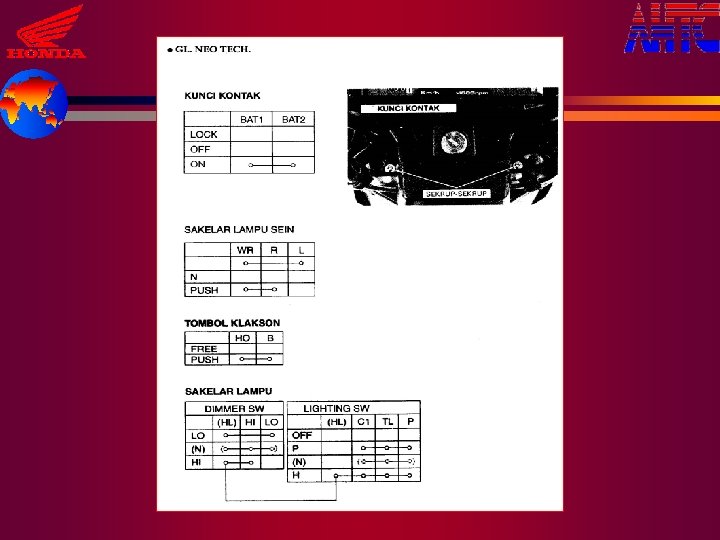

Titik Kontak pada saklar

Warna Kabel

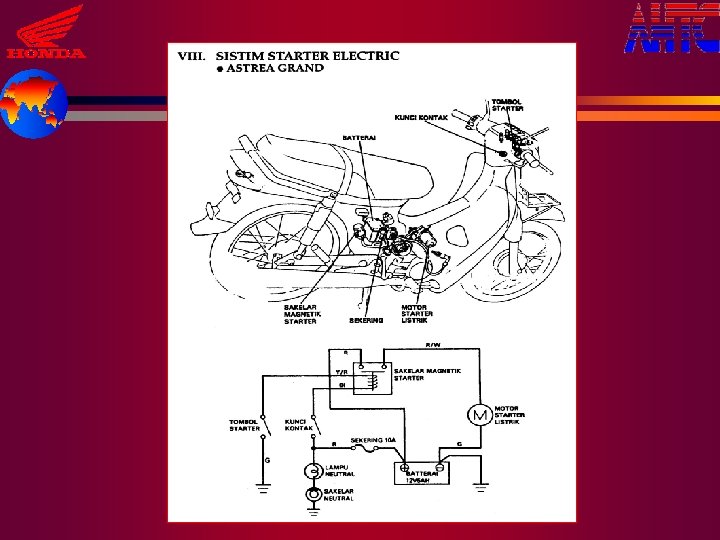

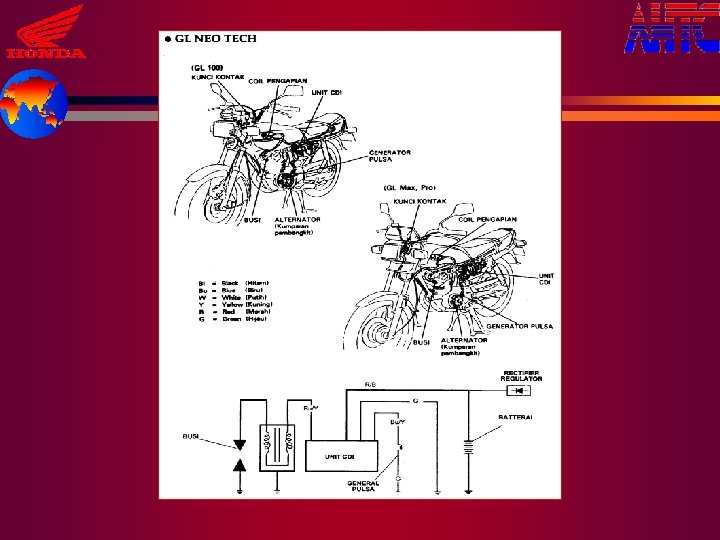

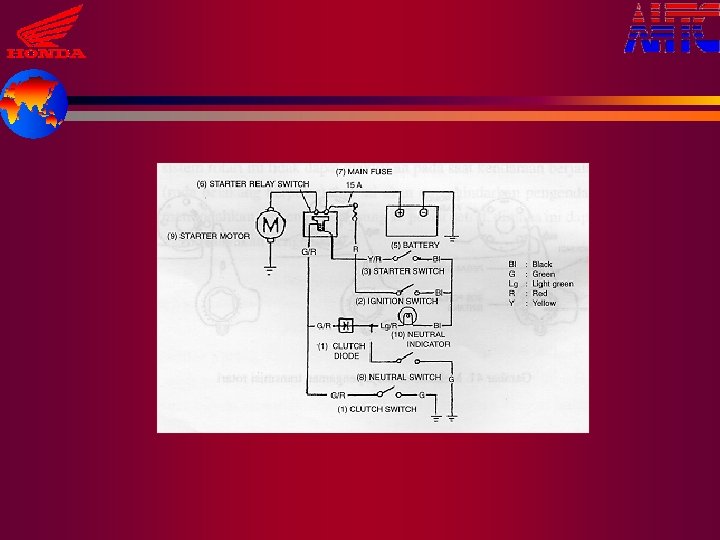

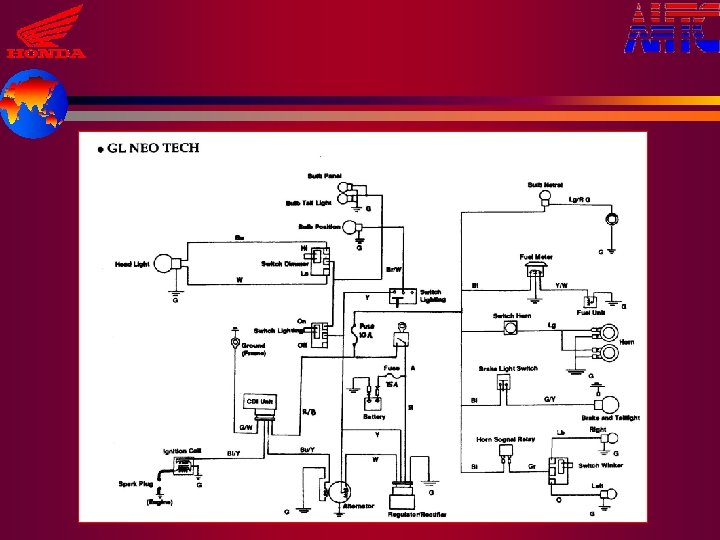

WARNA KABEL CDI KARISMA TIGER KIRANA SUPRA/LEGENDA NEO TECH

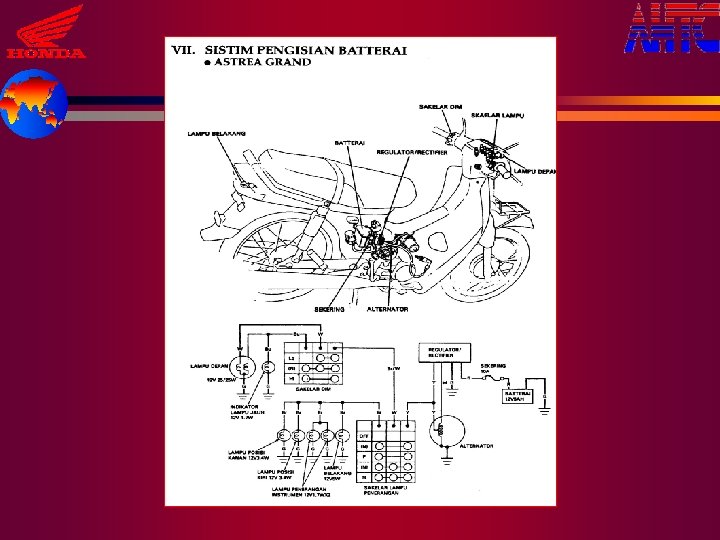

Pengisian battery Beban lampu Regulator / Rectifier

Selamat belajar
