Preambolo: • Le coordinate baricentriche M a r c o T a r i n i ‧ S i s t e m i M u l t i m e d i a l i I I ‧ 2 0 0 4 / 0 5 ‧ U n i v e r s i t à d e l l ’ I n s u b r i a - 2/40

Cosa è un segmento? V 2 V 1 con o o M a r c o T a r i n i ‧ S i s t e m i M u l t i m e d i a l i I I ‧ 2 0 0 4 / 0 5 ‧ U n i v e r s i t à d e l l ’ I n s u b r i a - 3/40

Cosa è un segmento? 0. 0 v+1 0. 9 + 1 vv 2 0. 1 v 0. 66 v 1 +1 0. 33 v 2 2 0. 5 v 1 + 0. 5 v 2 0. 75 v 1 + 0. 25 v 2 ≪ x è una interpolazione V 2 V 1 1 v 1 + 0 v 2 di v 1 e v 2 ≫ posso definirlo cosi': un segmento di vertici v 1 e v 2 é l'insieme di tutti i punti x esprimibili come x = a v 1 + b v 2 a e b scalari positivi con a +b=1 M a r c o T a r i n i ‧ S i s t e m i M u l t i m e d i a l i I I ‧ 2 0 0 4 / 0 5 ‧ U n i v e r s i t à d e l l ’ I n s u b r i a - 4/40

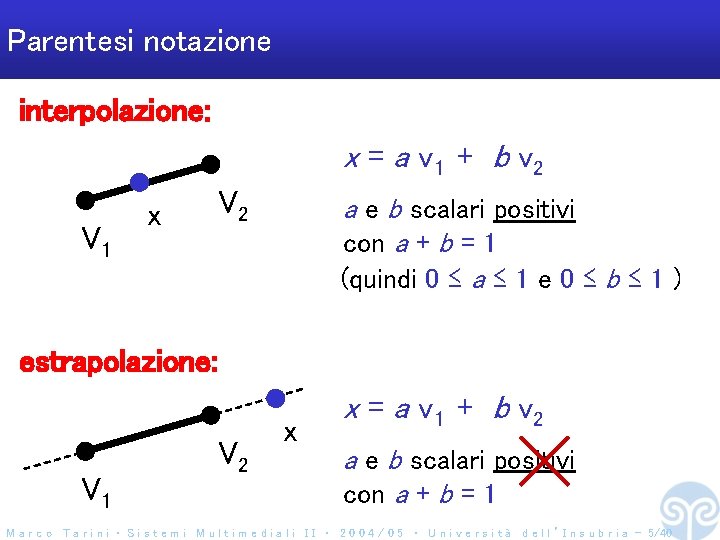

Parentesi notazione interpolazione: x = a v 1 + b v 2 V 1 x V 2 a e b scalari positivi con a + b = 1 (quindi 0 ≤ a ≤ 1 e 0 ≤ b ≤ 1 ) estrapolazione: V 1 V 2 x x = a v 1 + b v 2 a e b scalari positivi con a + b = 1 M a r c o T a r i n i ‧ S i s t e m i M u l t i m e d i a l i I I ‧ 2 0 0 4 / 0 5 ‧ U n i v e r s i t à d e l l ’ I n s u b r i a - 5/40

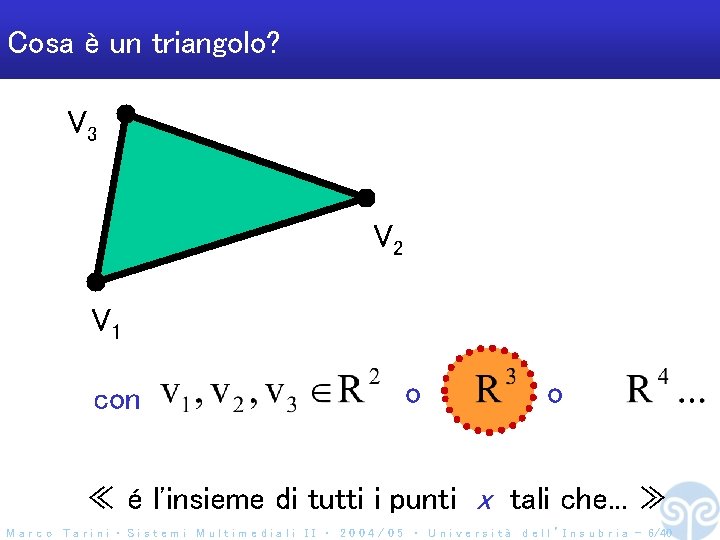

Cosa è un triangolo? V 3 V 2 V 1 con o o ≪ é l'insieme di tutti i punti x tali che. . . ≫ M a r c o T a r i n i ‧ S i s t e m i M u l t i m e d i a l i I I ‧ 2 0 0 4 / 0 5 ‧ U n i v e r s i t à d e l l ’ I n s u b r i a - 6/40

Cosa è un triangolo? V 3 p q V 1 V 2 q = k 1 v 1 + k 2 v 2 k 1 + k 2 = 1 k 1, k 2 > 0 p = h 1 v 3 + h 2 q h 1 + h 2 = 1 h 1, h 2 > 0 esercizio: sostituiamo e. . . M a r c o T a r i n i ‧ S i s t e m i M u l t i m e d i a l i I I ‧ 2 0 0 4 / 0 5 ‧ U n i v e r s i t à d e l l ’ I n s u b r i a - 7/40

Cosa è un triangolo? V 3 V 2 V 1 un triangolo di vertici v 1 v 2 v 3 é l'insieme di tutti i punti x esprimibili come x = a 1 v 1 + a 2 v 2 + a 3 v 3 a 1 a 2 a 3 scalari positivi a 1 + a 2 + a 3 = 1 M a r c o T a r i n i ‧ S i s t e m i M u l t i m e d i a l i I I ‧ 2 0 0 4 / 0 5 ‧ U n i v e r s i t à d e l l ’ I n s u b r i a - 8/40

Per esempio. . . 0 v 1 + 0 v 2 + 1 v 3 0. 33 v 1 + 0. 33 v 2 +0 0. 33 v 1 + v 13 v 2 + 0 v 3 (il baricentro del triangolo) V + 0. 5 v 3 v 2 + 0 v 3 0. 65 v 1 +3 0. 20. 5 v 2 v+1 0. 15 (punto in mezzo al lato v 1 v 2) V 2 V 1 M a r c o T a r i n i ‧ S i s t e m i M u l t i m e d i a l i I I ‧ 2 0 0 4 / 0 5 ‧ U n i v e r s i t à d e l l ’ I n s u b r i a - 9/40

Ebbene. . . V 3 V 2 V 1 dati a 1 a 2 a 3 scalari tali positivi con a 1 + a 2 + a 3 = 1 → x = a 1 v 1 + a 2 v 2 + a 3 v 3 é un punto del triangolo M a r c o T a r i n i ‧ S i s t e m i M u l t i m e d i a l i I I ‧ 2 0 0 4 / 0 5 ‧ U n i v e r s i t à d e l l ’ I n s u b r i a - 10/40

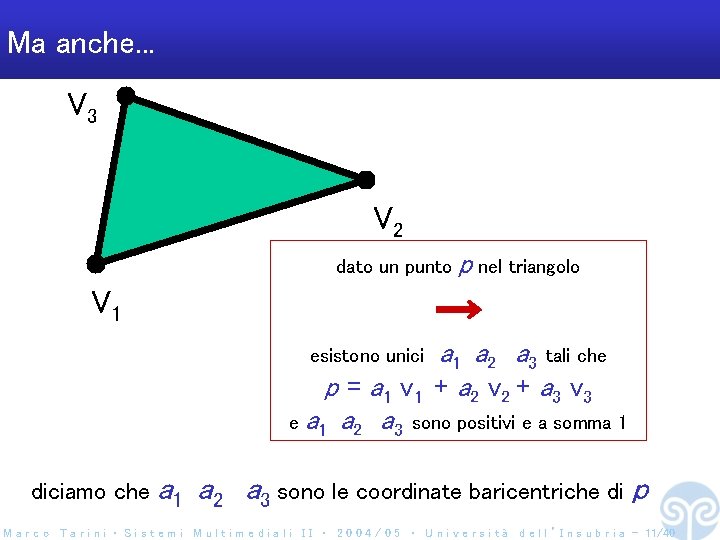

Ma anche. . . V 3 V 2 dato un punto V 1 p nel triangolo → a 1 a 2 a 3 tali che p = a 1 v 1 + a 2 v 2 + a 3 v 3 e a 1 a 2 a 3 sono positivi e a somma 1 esistono unici diciamo che a 1 a 2 a 3 sono le coordinate baricentriche di p M a r c o T a r i n i ‧ S i s t e m i M u l t i m e d i a l i I I ‧ 2 0 0 4 / 0 5 ‧ U n i v e r s i t à d e l l ’ I n s u b r i a - 11/40

Le coordinate baricentriche • Concetto FONDAMENTALE V 3 p V 2 V 1 p ha coordinate baricentriche (a 1 a 2 a 3) sse p = a 1 v 1 + a 2 v 2 + a 3 v 3 M a r c o T a r i n i ‧ S i s t e m i M u l t i m e d i a l i I I ‧ 2 0 0 4 / 0 5 ‧ U n i v e r s i t à d e l l ’ I n s u b r i a - 12/40

Le coordinate baricentriche Interpretazione fisica (storica) (buffa) p ha coordinate baricentriche (a 1 a 2 a 3) sse é il baricentro di: V 3 V 1 a 3 Kg a 1 Kg p V 2 a 2 Kg M a r c o T a r i n i ‧ S i s t e m i M u l t i m e d i a l i I I ‧ 2 0 0 4 / 0 5 ‧ U n i v e r s i t à d e l l ’ I n s u b r i a - 13/40

Le coordinate baricentriche Interpretazione geometrica 1 V 3 p k 1 V 2 h p = v 1 + h ( v 2 -v 1 ) + k ( v 3 -v 1 ) M a r c o T a r i n i ‧ S i s t e m i M u l t i m e d i a l i I I ‧ 2 0 0 4 / 0 5 ‧ U n i v e r s i t à d e l l ’ I n s u b r i a - 14/40

Coordinate baricentriche: improtante proprietà f( v 3 ) V 3 p f( v 2 ) trasformazione affine f (proiezione compresa) f(p) V 2 V 1 p ha coord. baricentriche a, b, c nel triangolo v 1 v 2 v 3 f( v 1 ) f(p) ha coord. baricentriche a, b, c nel triangolo f(v 1) f(v 2) f(v 3) M a r c o T a r i n i ‧ S i s t e m i M u l t i m e d i a l i I I ‧ 2 0 0 4 / 0 5 ‧ U n i v e r s i t à d e l l ’ I n s u b r i a - 15/40

Le coordinate baricentriche come rapporti fra aree • Quali sono le coord baricentriche di un punto p? V 3 A 1 A 2 p A 3 V 1 V 2 p = a 1 v 1 + a 2 v 2 + a 3 v 3 M a r c o T a r i n i ‧ S i s t e m i M u l t i m e d i a l i I I ‧ 2 0 0 4 / 0 5 ‧ U n i v e r s i t à d e l l ’ I n s u b r i a - 16/40

Preambolo: • Le coordinate baricentriche M a r c o T a r i n i ‧ S i s t e m i M u l t i m e d i a l i I I ‧ 2 0 0 4 / 0 5 ‧ U n i v e r s i t à d e l l ’ I n s u b r i a - 17/40

associamo degli attributi ai vertici che mandiamo es: colore RGB rasterizer punti setup rasterizer triangoli setup rasterizer segmenti qui gli attributi possono subire varie compuatzioni qui gli attributi vengono interpolati computazioni per frammento setup Frammenti & attributi interpolati Vertici proiett & attributi computazioni per vertice & loro attributi Vertici Attributi nel pipeline pixel finali (nello screen-buffer) ogni frammento avrà una valore interpolato degli attributi per vertice M a r c o T a r i n i ‧ S i s t e m i M u l t i m e d i a l i I I ‧ 2 0 0 4 / 0 5 ‧ U n i v e r s i t à d e l l ’ I n s u b r i a - 18/40

Attributi nella rasterizzazione • Quindi il rasterizer deve fare DUE cose: 1 trovare i frammenti che compongono la primitiva • e. g. i frammenti interni al triangolo 2 interpolare gli attributi per questi frammenti • tramite le coordinate baricentriche • Il rasterizer produce frammenti CON attributi associati M a r c o T a r i n i ‧ S i s t e m i M u l t i m e d i a l i I I ‧ 2 0 0 4 / 0 5 ‧ U n i v e r s i t à d e l l ’ I n s u b r i a - 19/40

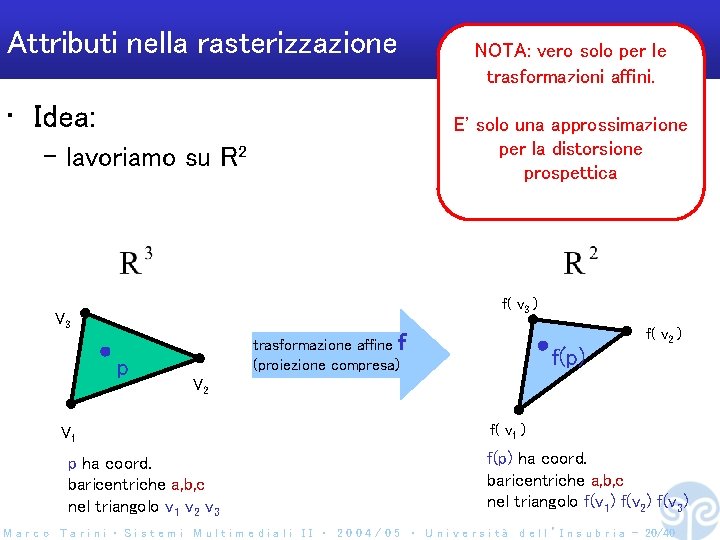

Attributi nella rasterizzazione • Idea: NOTA: vero solo per le trasformazioni affini. E' solo una approssimazione per la distorsione prospettica – lavoriamo su R 2 f( v 3 ) V 3 p f( v 2 ) trasformazione affine f (proiezione compresa) f(p) V 2 V 1 p ha coord. baricentriche a, b, c nel triangolo v 1 v 2 v 3 f( v 1 ) f(p) ha coord. baricentriche a, b, c nel triangolo f(v 1) f(v 2) f(v 3) M a r c o T a r i n i ‧ S i s t e m i M u l t i m e d i a l i I I ‧ 2 0 0 4 / 0 5 ‧ U n i v e r s i t à d e l l ’ I n s u b r i a - 20/40

Scan-line rasterizer & attributi • Otteniamo gli attributi per frammento interpolando gli attributi per vertice lungo segmenti (linearmente) • Equivalente ad usare le coordinate baricentriche del frammento come pesi M a r c o T a r i n i ‧ S i s t e m i M u l t i m e d i a l i I I ‧ 2 0 0 4 / 0 5 ‧ U n i v e r s i t à d e l l ’ I n s u b r i a - 21/40

Scan-line rasterizer & attributi • Interpoliamo gli attributi: – linearmente sui bordi – e in ogni scanline, tra gli estremi dello span v 1 a 1 p v 2 a 2 f p interpolato fra a 2 e a 1 q q interpolato fra a 0 e a 1 f interpolato fra p e q v 0 a 0 M a r c o T a r i n i ‧ S i s t e m i M u l t i m e d i a l i I I ‧ 2 0 0 4 / 0 5 ‧ U n i v e r s i t à d e l l ’ I n s u b r i a - 22/40

Scan-line rasterizer & attributi • Lo stesso per tutti gli attributi v 1 a 1, b 1, c 1. . . p v 2 a 2, b 2, c 2. . . f Ottimaizzatione: si puo' calcolare incrementalme. vediamo come → q v 0 a 0, b 0, c 0. . . M a r c o T a r i n i ‧ S i s t e m i M u l t i m e d i a l i I I ‧ 2 0 0 4 / 0 5 ‧ U n i v e r s i t à d e l l ’ I n s u b r i a - 23/40

Scan-line rasterizer & attributi Primo frammento prodotto: ha come attributo a 0 ogni volta che mi sposto 1 pixel a dx: aumento di una costante a 2 a 1 ogni volta che mi sposto 1 pixel in alto: aumento di una costante dx dy a 0 M a r c o T a r i n i ‧ S i s t e m i M u l t i m e d i a l i I I ‧ 2 0 0 4 / 0 5 ‧ U n i v e r s i t à d e l l ’ I n s u b r i a - 24/40

Scan-line rasterizer & attributi Primo frammento prodotto: ha come attributo a 0 ogni volta che mi sposto 1 pixel a dx: aumento di una costante a 2 8 passi a 1 ogni volta che mi sposto 1 pixel in alto: aumento di una costante dx dy 9 d x + 8 dy = a 1 - a 0 9 passi M a r c o T a r i n i ‧ S i s t e m i M u l t i m e d i a l i I I ‧ 2 0 0 4 / 0 5 ‧ U n i v e r s i t à d e l l ’ I n s u b r i a - 25/40

Scan-line rasterizer & attributi Primo frammento prodotto: ha come attributo a 0 ogni volta che mi sposto 1 pixel a dx: aumento di una costante a 2 11 passi a 1 a 0 1 passo ogni volta che mi sposto 1 pixel in alto: aumento di una costante dx dy 9 d x + 8 dy = a 1 - a 0 dx + 11 dy = a 2 - a 0 risolvo nella fase di SET-UP di quel triangolo M a r c o T a r i n i ‧ S i s t e m i M u l t i m e d i a l i I I ‧ 2 0 0 4 / 0 5 ‧ U n i v e r s i t à d e l l ’ I n s u b r i a - 26/40

Edge functions e attributi • Per i rastertizzatori basati su edge-functions: – useremo la regola delle aree: V 3 A 1 A 2 p = a 1 v 1 + a 2 v 2 + a 3 v 3 p A 3 V 2 V 1 M a r c o T a r i n i ‧ S i s t e m i M u l t i m e d i a l i I I ‧ 2 0 0 4 / 0 5 ‧ U n i v e r s i t à d e l l ’ I n s u b r i a - 27/40

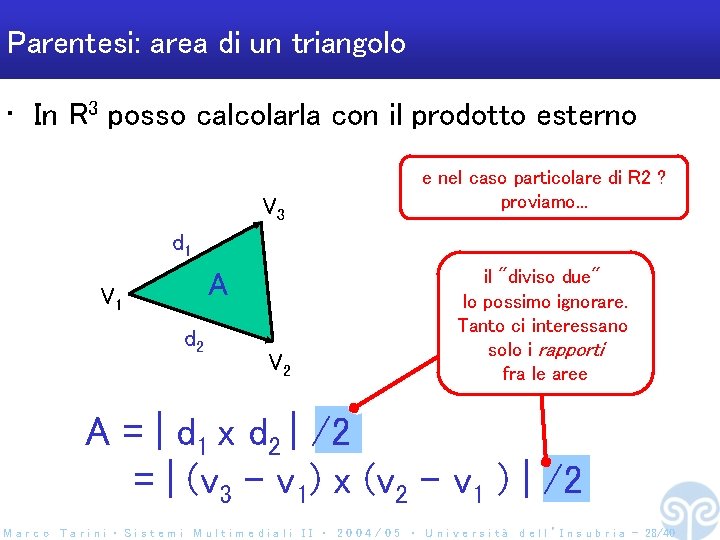

Parentesi: area di un triangolo • In R 3 posso calcolarla con il prodotto esterno V 3 e nel caso particolare di R 2 ? proviamo. . . d 1 A V 1 d 2 V 2 il "diviso due" lo possimo ignorare. Tanto ci interessano solo i rapporti fra le aree A = | d 1 x d 2 | /2 = | (v 3 – v 1) x (v 2 – v 1 ) | /2 M a r c o T a r i n i ‧ S i s t e m i M u l t i m e d i a l i I I ‧ 2 0 0 4 / 0 5 ‧ U n i v e r s i t à d e l l ’ I n s u b r i a - 28/40

Flash. Back: Edge functions • La funzione il cui segno ci dice in quale semipiano siamo n v 0=(x 0, y 0 ) SI v 2 NO q v 1=(x 1, y 1 ) p = (x 0 , y 0) n = ( - ( y 1 -y 0 ) , x 1 -x 0) f(q) = n‧q - n‧p totale: l'edge function per un lato è la coord baricentrica ralativa al vertice opposto (dopo aver diviso per la somma delle 3 edge functions) M a r c o T a r i n i ‧ S i s t e m i M u l t i m e d i a l i I I ‧ 2 0 0 4 / 0 5 ‧ U n i v e r s i t à d e l l ’ I n s u b r i a - 29/40
