Sistemi elettrici TT TN IT Sistema TT Il

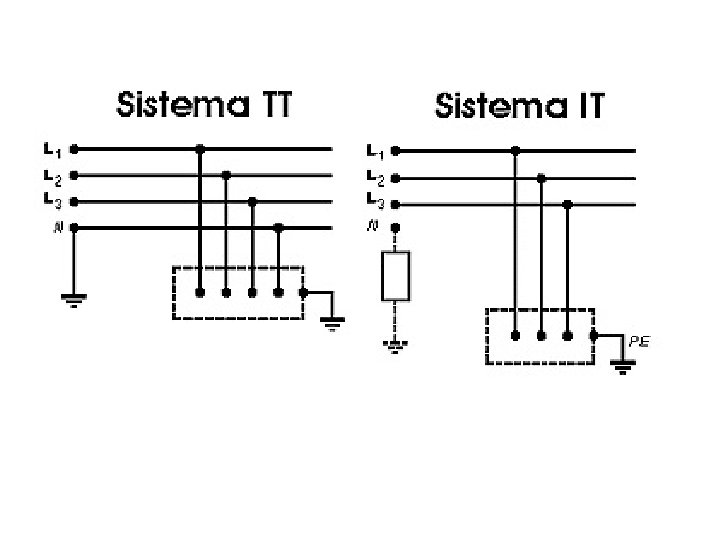

Sistemi elettrici TT TN IT

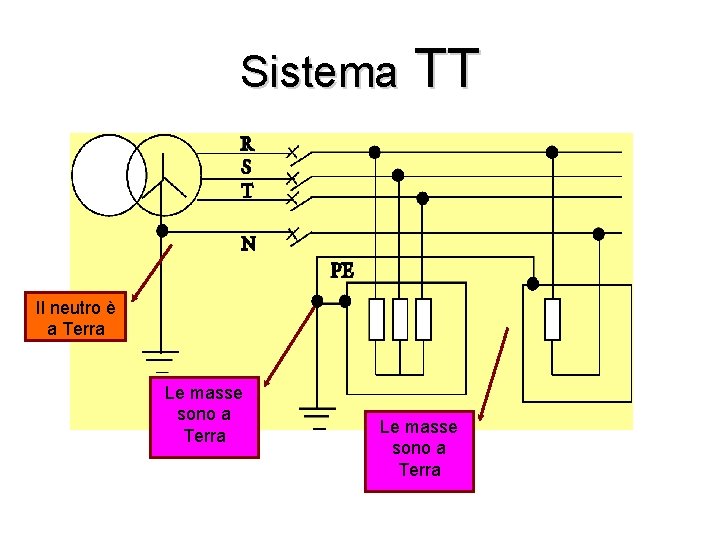

Sistema TT Il neutro è a Terra Le masse sono a Terra

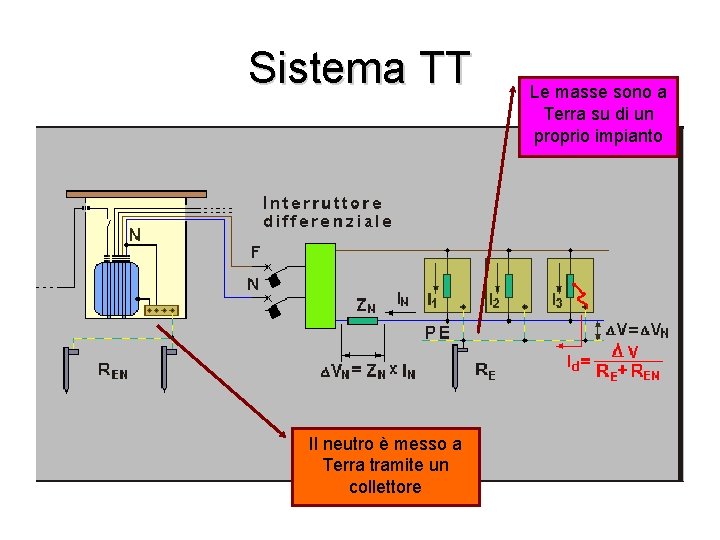

Sistema TT Il neutro è messo a Terra tramite un collettore Le masse sono a Terra su di un proprio impianto

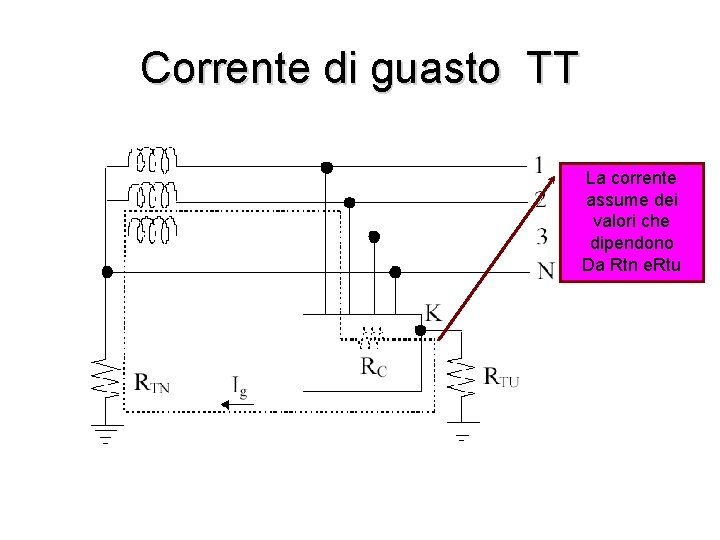

Corrente di guasto TT La corrente assume dei valori che dipendono Da Rtn e. Rtu

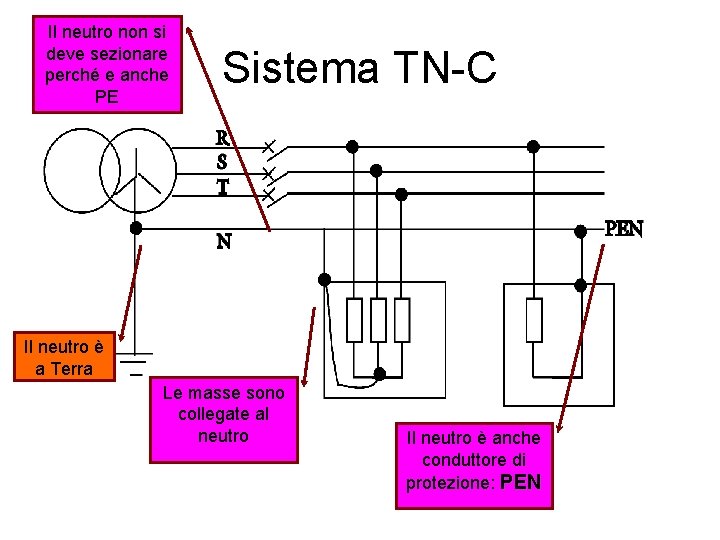

Il neutro non si deve sezionare perché e anche PE Sistema TN-C Il neutro è a Terra Le masse sono collegate al neutro Il neutro è anche conduttore di protezione: PEN

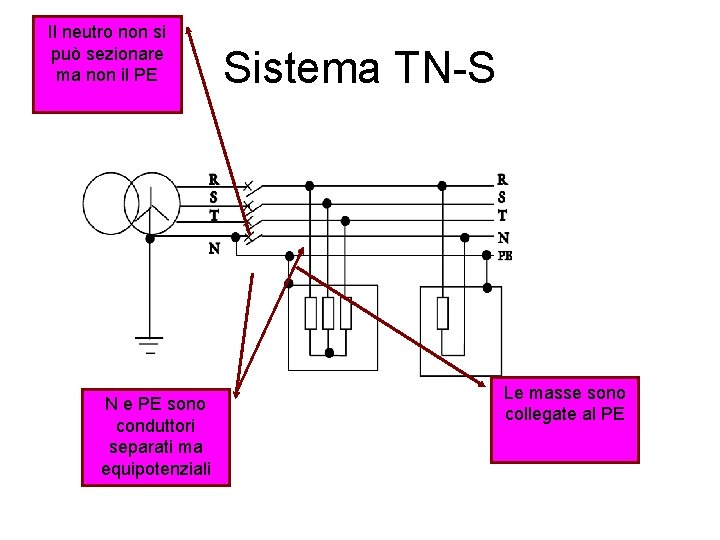

Il neutro non si può sezionare ma non il PE N e PE sono conduttori separati ma equipotenziali Sistema TN-S Le masse sono collegate al PE

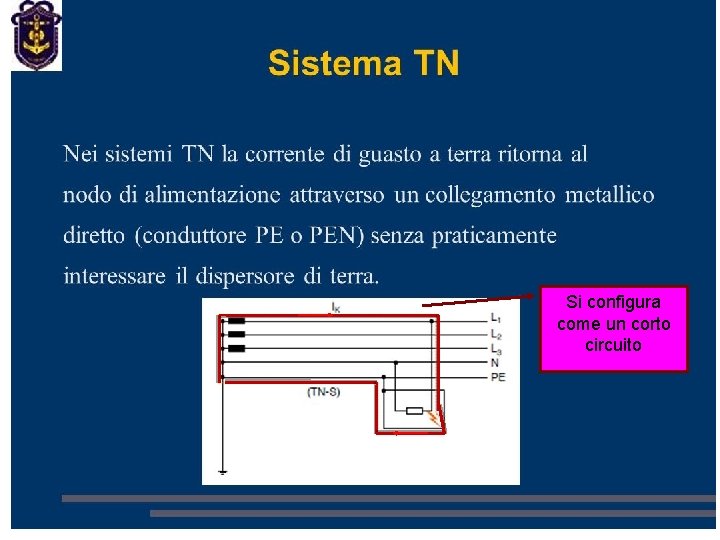

Si configura come un corto circuito

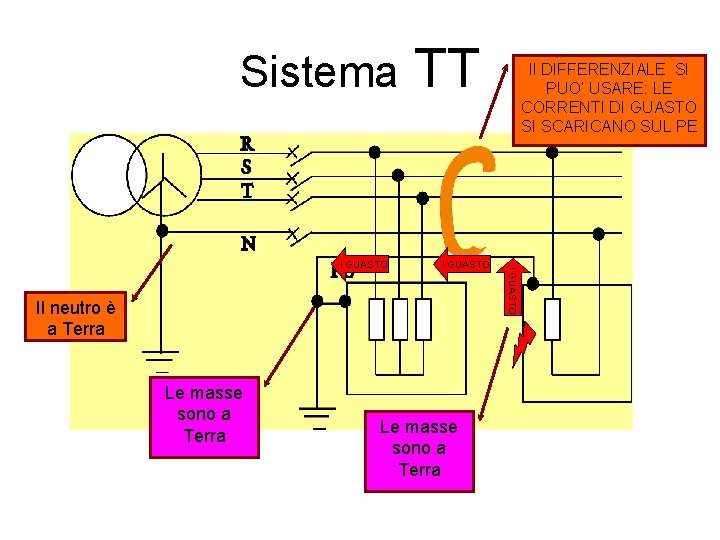

Sistema I GUASTO Il neutro è a Terra Le masse sono a Terra Il DIFFERENZIALE SI PUO’ USARE: LE CORRENTI DI GUASTO SI SCARICANO SUL PE I GUASTO TT

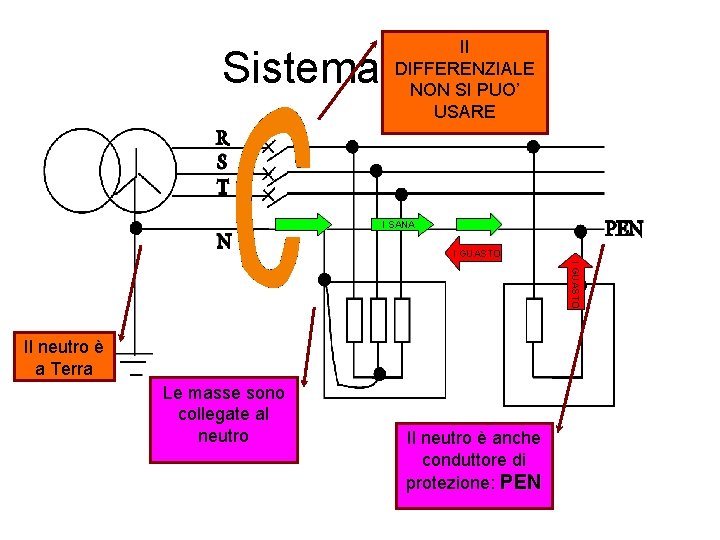

Il DIFFERENZIALE NON SI PUO’ USARE Sistema TN-C I SANA I GUASTO Il neutro è a Terra Le masse sono collegate al neutro Il neutro è anche conduttore di protezione: PEN

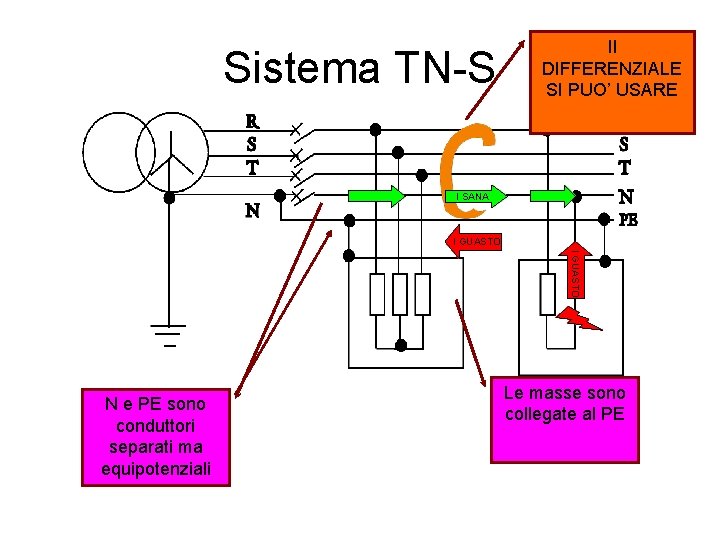

Sistema TN-S Il DIFFERENZIALE SI PUO’ USARE I SANA I GUASTO N e PE sono conduttori separati ma equipotenziali Le masse sono collegate al PE

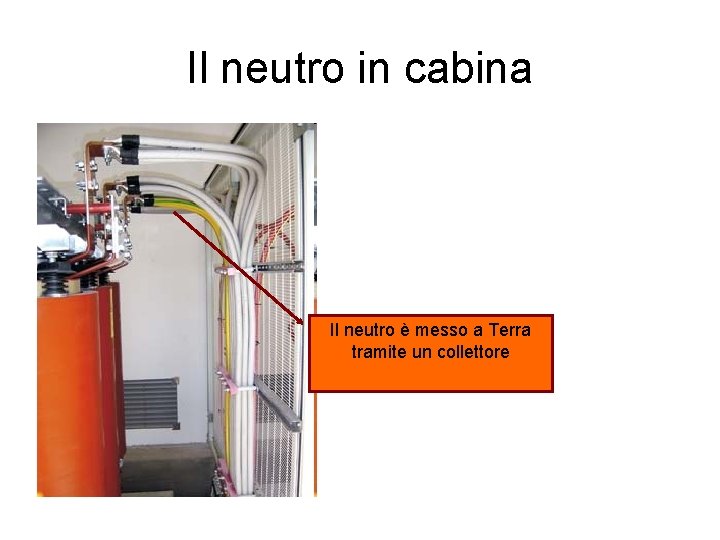

Il neutro in cabina Il neutro è messo a Terra tramite un collettore

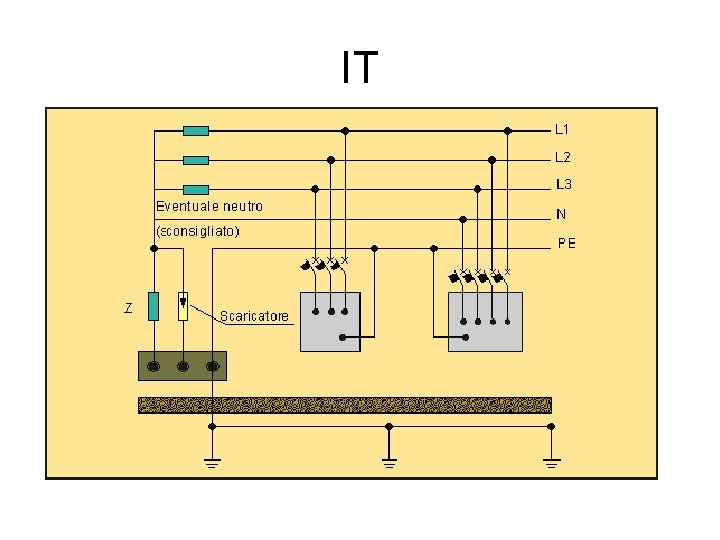

IT

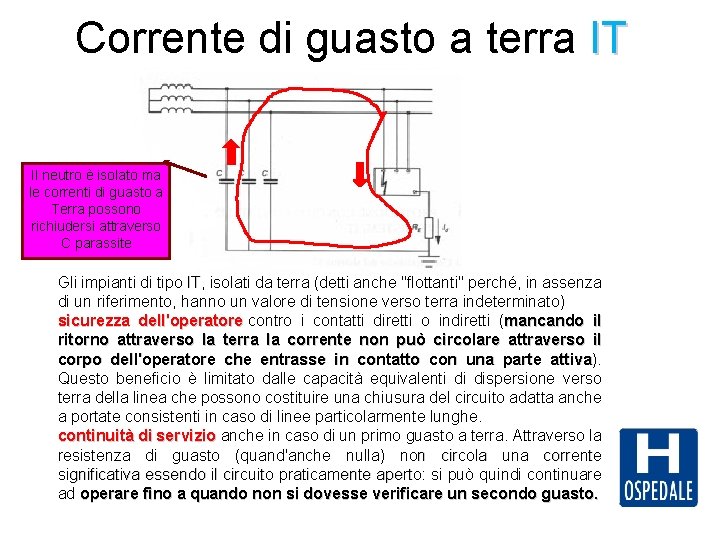

Corrente di guasto a terra IT Il neutro è isolato ma le correnti di guasto a Terra possono richiudersi attraverso C parassite Gli impianti di tipo IT, IT isolati da terra (detti anche "flottanti" perché, in assenza di un riferimento, hanno un valore di tensione verso terra indeterminato) sicurezza dell'operatore contro i contatti diretti o indiretti (mancando il ritorno attraverso la terra la corrente non può circolare attraverso il corpo dell'operatore che entrasse in contatto con una parte attiva). attiva Questo beneficio è limitato dalle capacità equivalenti di dispersione verso terra della linea che possono costituire una chiusura del circuito adatta anche a portate consistenti in caso di linee particolarmente lunghe. continuità di servizio anche in caso di un primo guasto a terra. Attraverso la resistenza di guasto (quand'anche nulla) non circola una corrente significativa essendo il circuito praticamente aperto: aperto si può quindi continuare ad operare fino a quando non si dovesse verificare un secondo guasto.
