SISTEMES DE FABRICACIÓ Tipus de sistemes Artesanal Producte en poques quantitats Eines i màquines senzilles (de tipus manual) Industrial Producte en gran quantitat i varietat Moltes màquines automàtiques Organització eficient de la producció Sistemes de fabricació: conjunt de tècniques i operacions destinades a la transformació de materials mitjançant processos tecnològics 1

SISTEMES DE FABRICACIÓ Processos de conformació: operacions per canviar de forma els materials per tal que adquireixin la que els cal per fer la seva funció Procesos de conformació del plàstic Extrusió Injecció Buit

SISTEMES DE FABRICACIÓ Procesos de conformació del plàstic: EXTRUSIÓ Normal: Objectes forma allargada, secció uniforme (exemples: cable, tubs, perfils)

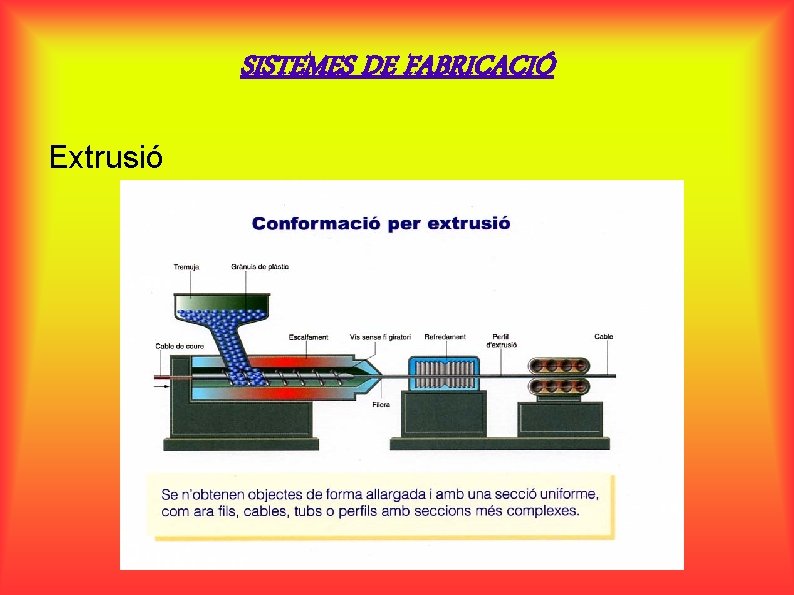

SISTEMES DE FABRICACIÓ Extrusió

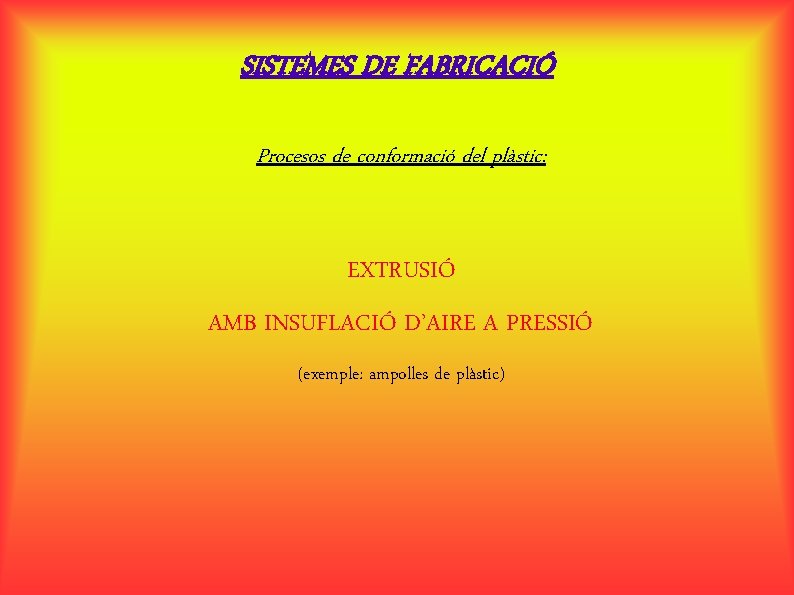

SISTEMES DE FABRICACIÓ Procesos de conformació del plàstic: EXTRUSIÓ AMB INSUFLACIÓ D’AIRE A PRESSIÓ (exemple: ampolles de plàstic)

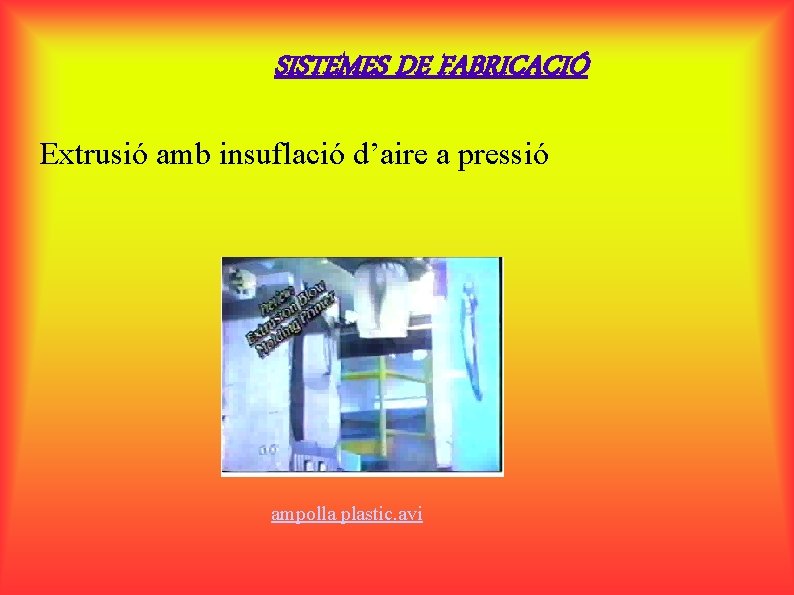

SISTEMES DE FABRICACIÓ Extrusió amb insuflació d’aire a pressió

SISTEMES DE FABRICACIÓ Extrusió amb insuflació d’aire a pressió ampolla plastic. avi

SISTEMES DE FABRICACIÓ Procesos de conformació del plàstic: INJECCIÓ (exemple: galledes, taps d’ampolles de plàstic, palanganes, piragües, peces “Lego”, etc. )

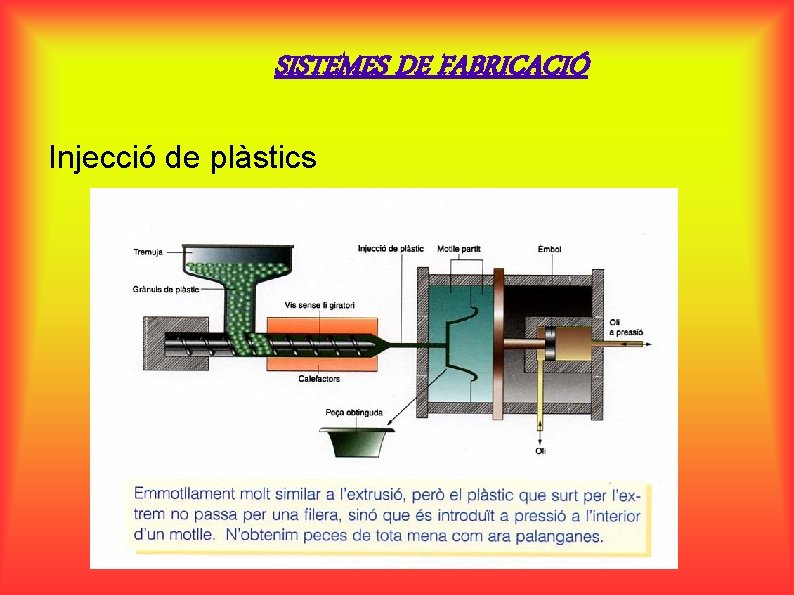

SISTEMES DE FABRICACIÓ Injecció de plàstics

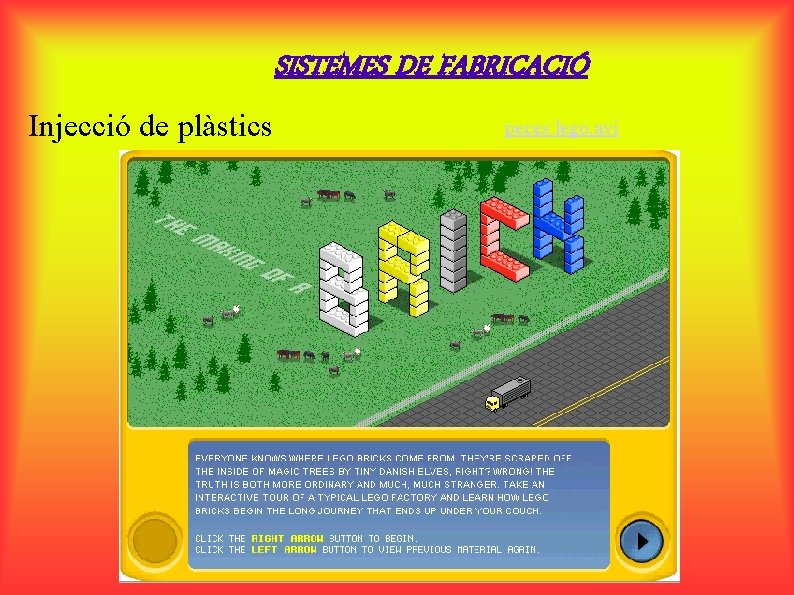

SISTEMES DE FABRICACIÓ Injecció de plàstics peces lego. avi

SISTEMES DE FABRICACIÓ Injecció de plàstics taps ampolla. avi

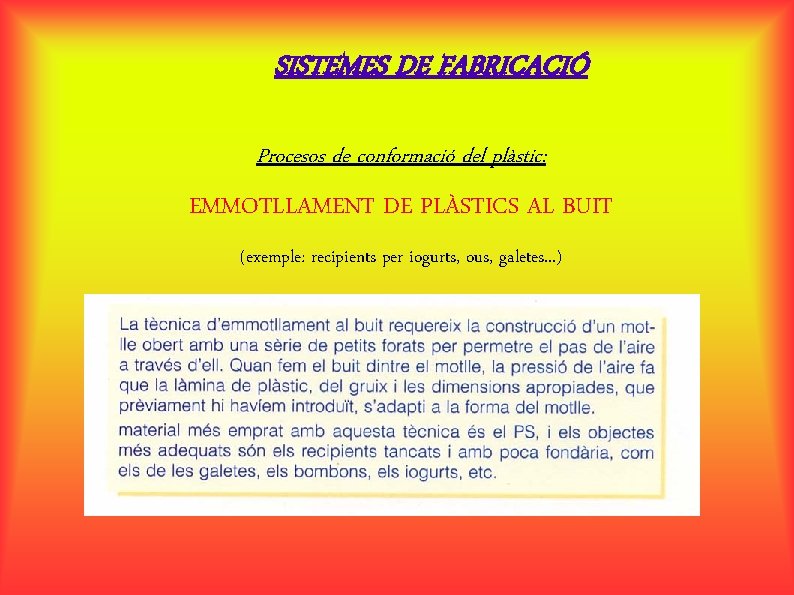

SISTEMES DE FABRICACIÓ Procesos de conformació del plàstic: EMMOTLLAMENT DE PLÀSTICS AL BUIT (exemple: recipients per iogurts, ous, galetes. . . )

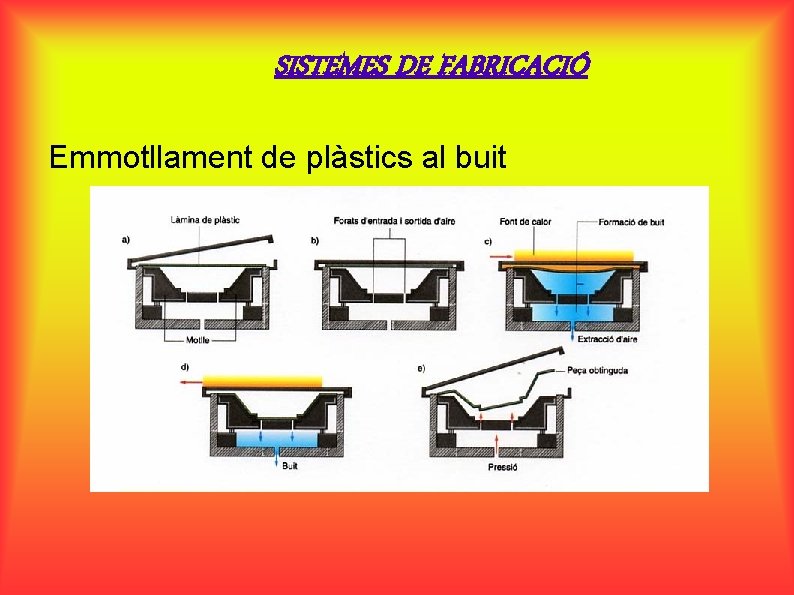

SISTEMES DE FABRICACIÓ Emmotllament de plàstics al buit

SISTEMES DE FABRICACIÓ Processos de conformació: operacions per canviar de forma els materials per tal que adquireixin la que els cal per fer la seva funció Procesos de conformació del metall Per fosa • Per deformació plàstica •

SISTEMES DE FABRICACIÓ Procesos de conformació del metall: CONFORMACIÓ PER FOSA TIPUS: Fosa amb caixes de sorra (exemple: campanes, escultures, radiadors calefacció, fanals. . . ) Fosa injectada (amb motlles d’acer) (per peces resistents: rodes ferrocarril, coixinets. . . )

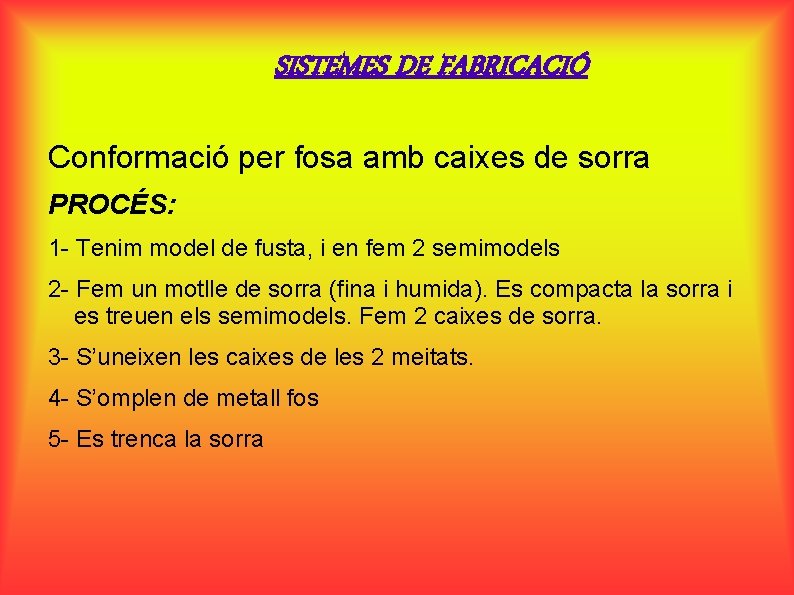

SISTEMES DE FABRICACIÓ Conformació per fosa amb caixes de sorra PROCÉS: 1 - Tenim model de fusta, i en fem 2 semimodels 2 - Fem un motlle de sorra (fina i humida). Es compacta la sorra i es treuen els semimodels. Fem 2 caixes de sorra. 3 - S’uneixen les caixes de les 2 meitats. 4 - S’omplen de metall fos 5 - Es trenca la sorra

SISTEMES DE FABRICACIÓ Conformació per fosa amb caixes de sorra

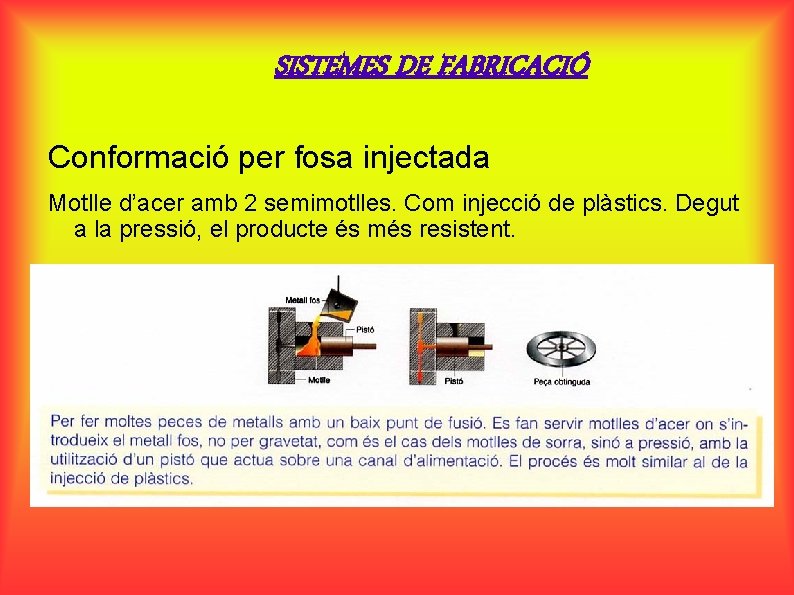

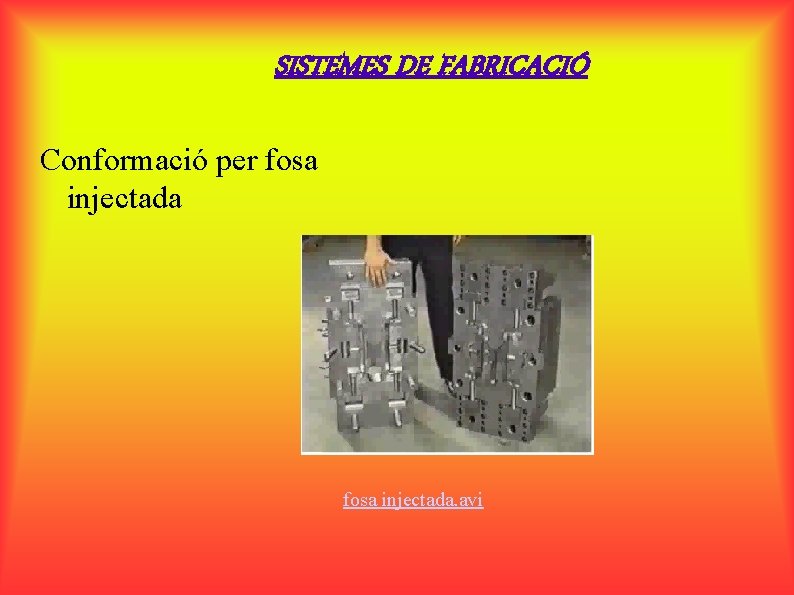

SISTEMES DE FABRICACIÓ Conformació per fosa injectada Motlle d’acer amb 2 semimotlles. Com injecció de plàstics. Degut a la pressió, el producte és més resistent.

SISTEMES DE FABRICACIÓ Conformació per fosa injectada. avi

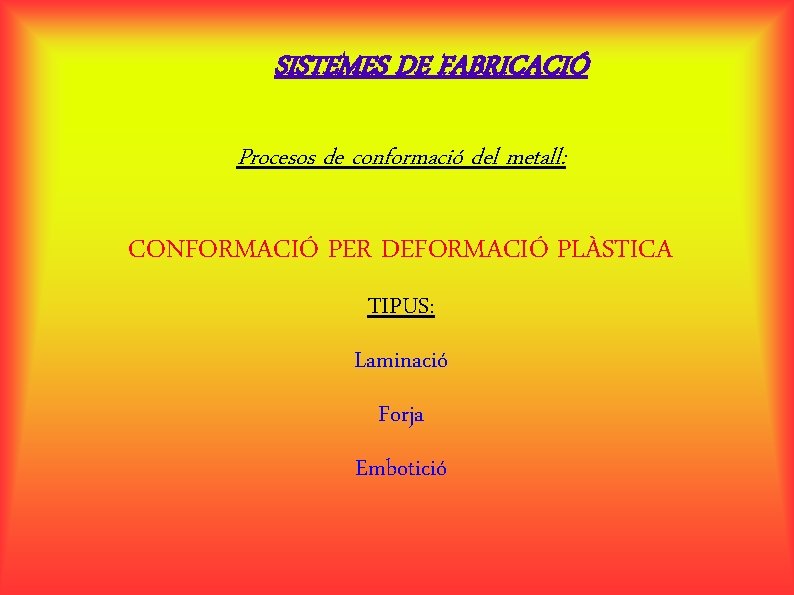

SISTEMES DE FABRICACIÓ Procesos de conformació del metall: CONFORMACIÓ PER DEFORMACIÓ PLÀSTICA TIPUS: Laminació Forja Embotició

SISTEMES DE FABRICACIÓ Procesos de conformació del metall: LAMINACIÓ (Exemple: làmines o xapes, perfils d’acer)

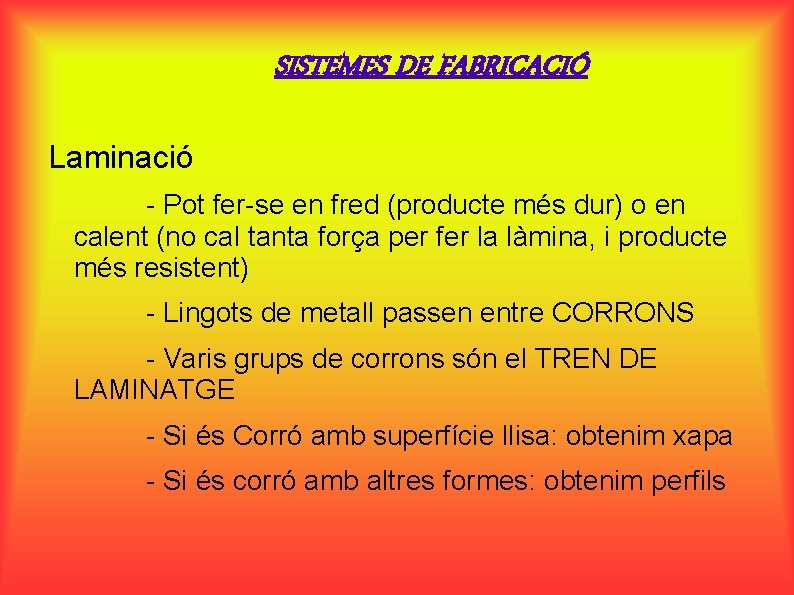

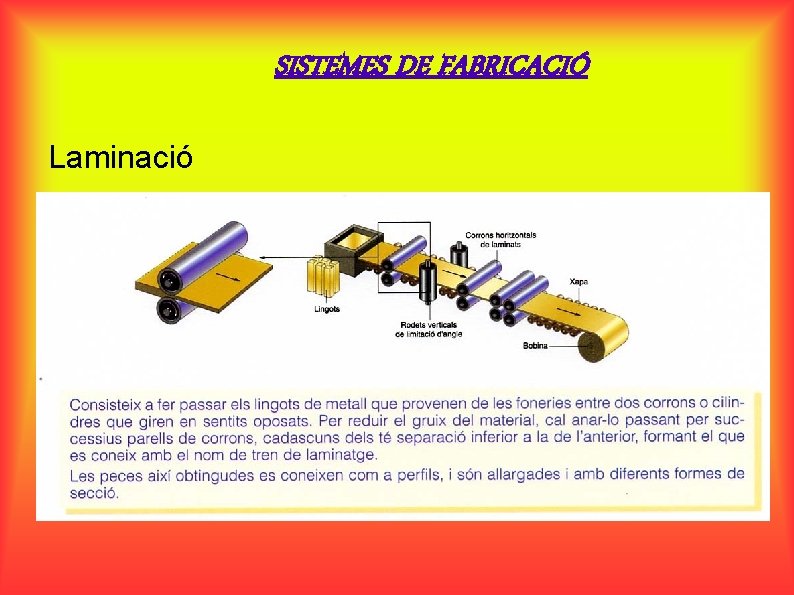

SISTEMES DE FABRICACIÓ Laminació - Pot fer-se en fred (producte més dur) o en calent (no cal tanta força per fer la làmina, i producte més resistent) - Lingots de metall passen entre CORRONS - Varis grups de corrons són el TREN DE LAMINATGE - Si és Corró amb superfície llisa: obtenim xapa - Si és corró amb altres formes: obtenim perfils

SISTEMES DE FABRICACIÓ Laminació

SISTEMES DE FABRICACIÓ Procesos de conformació del metall: FORJA (Exemple: peces d’acer resistents, espases. . . )

SISTEMES DE FABRICACIÓ Forja - Cal una base molt resistent o ENCLUSA, i donar cops amb MARTELL o MAÇA (forja artesanal) o amb PREMSA (forja industrial). - Es fa en CALENT (acer vermell) - Antigament: FORJA CATALANA, amb un MARTINET (gran martell mecànic mogut per energia hidràulica)

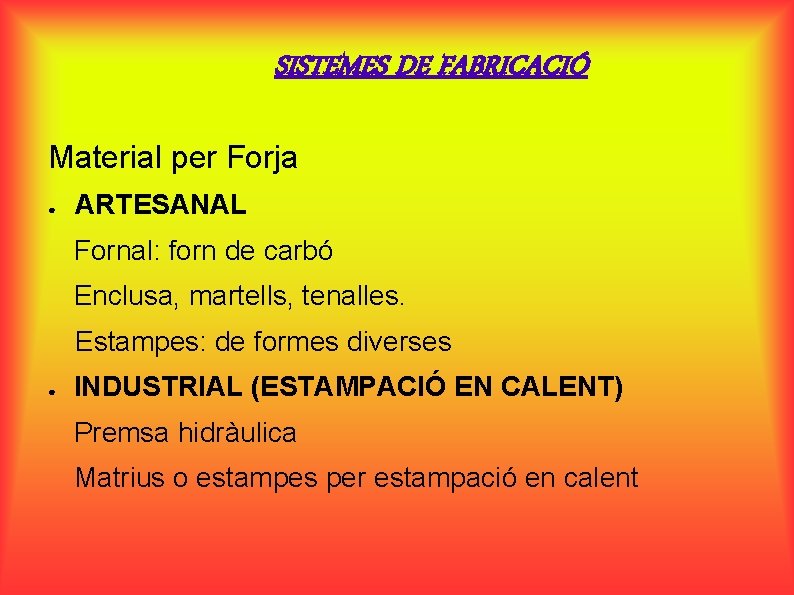

SISTEMES DE FABRICACIÓ Material per Forja ● ARTESANAL Fornal: forn de carbó Enclusa, martells, tenalles. Estampes: de formes diverses ● INDUSTRIAL (ESTAMPACIÓ EN CALENT) Premsa hidràulica Matrius o estampes per estampació en calent

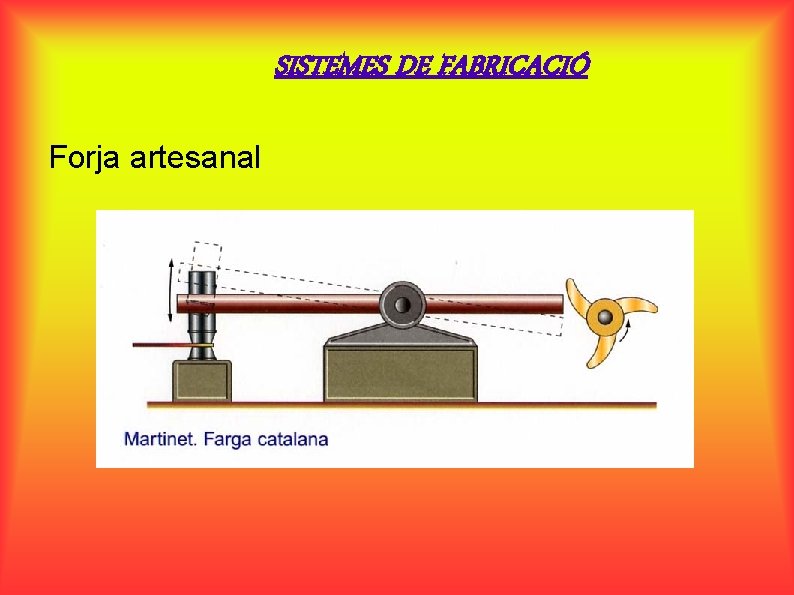

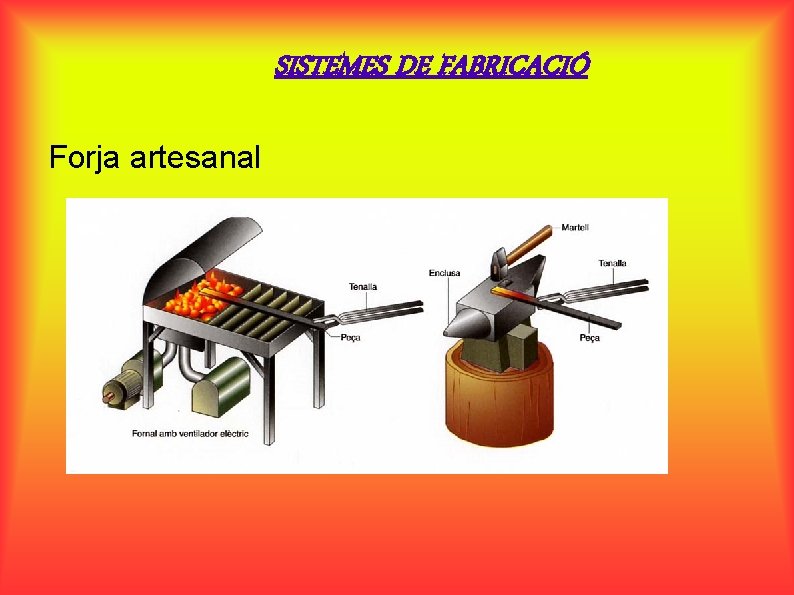

SISTEMES DE FABRICACIÓ Forja artesanal

SISTEMES DE FABRICACIÓ Forja artesanal

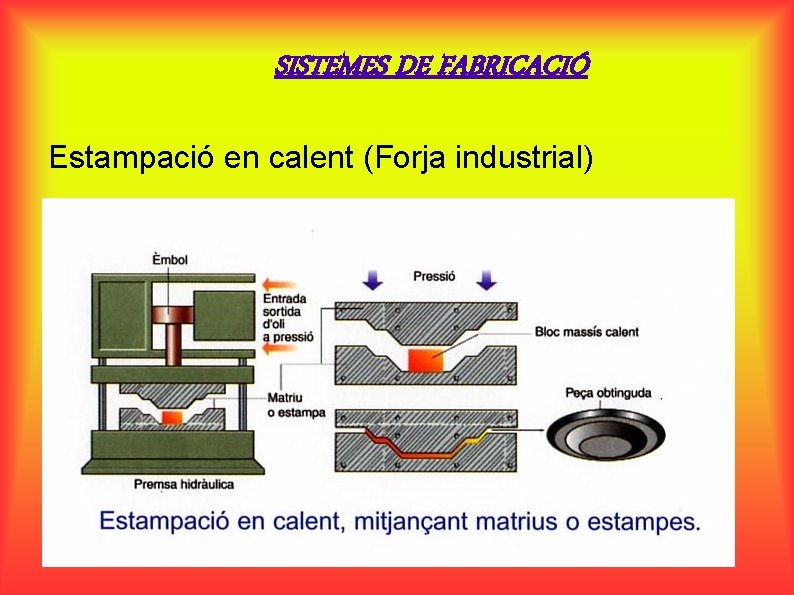

SISTEMES DE FABRICACIÓ Estampació en calent (Forja industrial)

SISTEMES DE FABRICACIÓ Estampació en calent (Forja industrial) forja. avi

SISTEMES DE FABRICACIÓ Exemple de fabricació d’objecte en forja industrial fer objecte

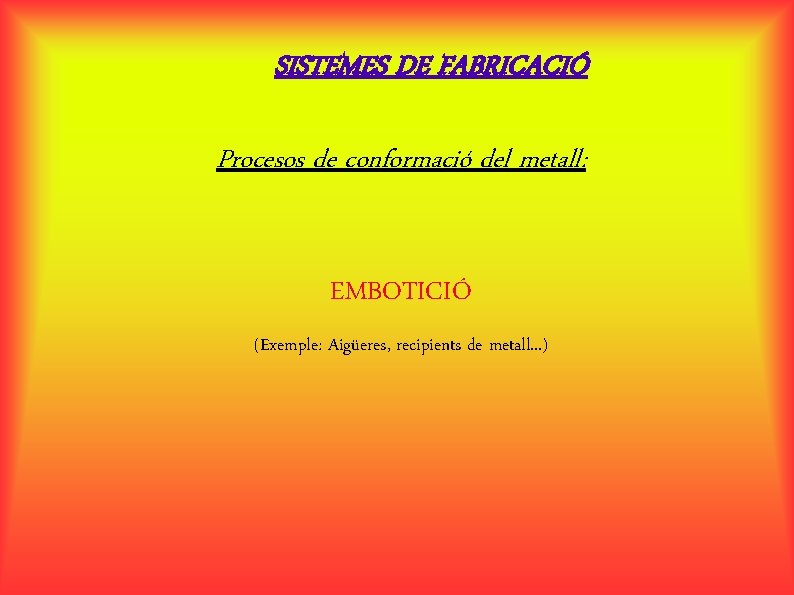

SISTEMES DE FABRICACIÓ Procesos de conformació del metall: EMBOTICIÓ (Exemple: Aigüeres, recipients de metall. . . )

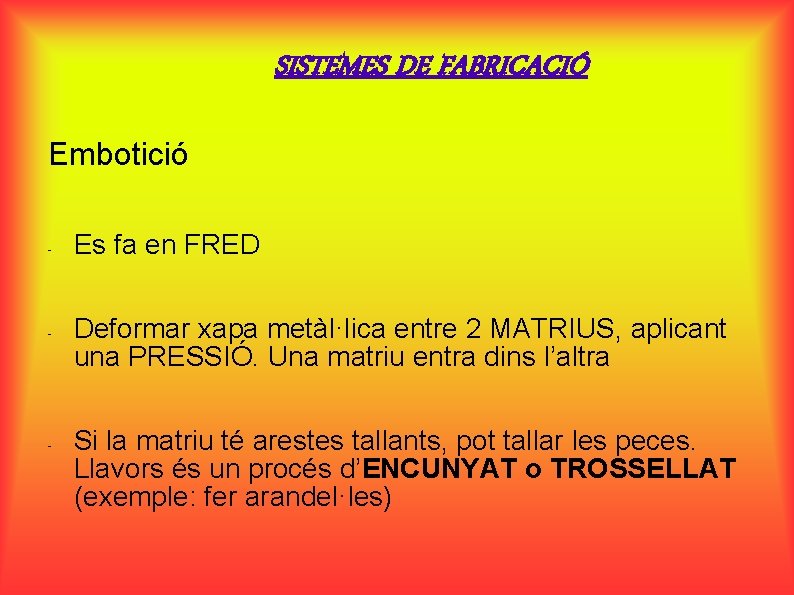

SISTEMES DE FABRICACIÓ Embotició - - - Es fa en FRED Deformar xapa metàl·lica entre 2 MATRIUS, aplicant una PRESSIÓ. Una matriu entra dins l’altra Si la matriu té arestes tallants, pot tallar les peces. Llavors és un procés d’ENCUNYAT o TROSSELLAT (exemple: fer arandel·les)

SISTEMES DE FABRICACIÓ Embotició

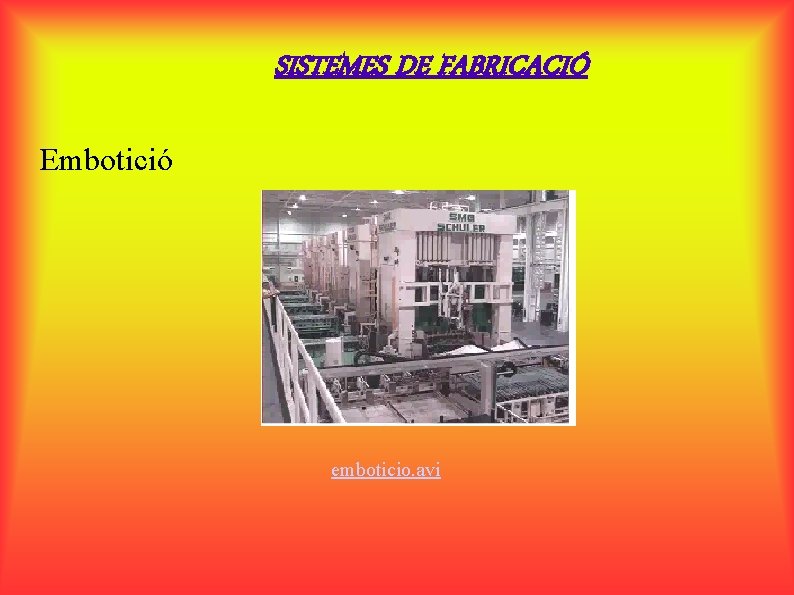

SISTEMES DE FABRICACIÓ Embotició emboticio. avi

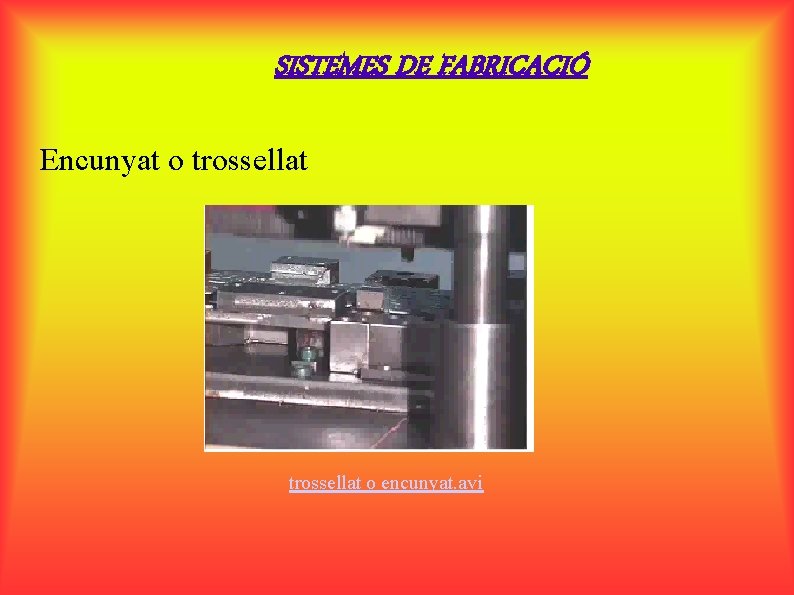

SISTEMES DE FABRICACIÓ Encunyat o trossellat o encunyat. avi

SISTEMES DE FABRICACIÓ Conformació per arrencament de ferritja (MECANITZACIÓ) TIPUS: Tallar (serres) Foradar (trepants) Torn Fresadora

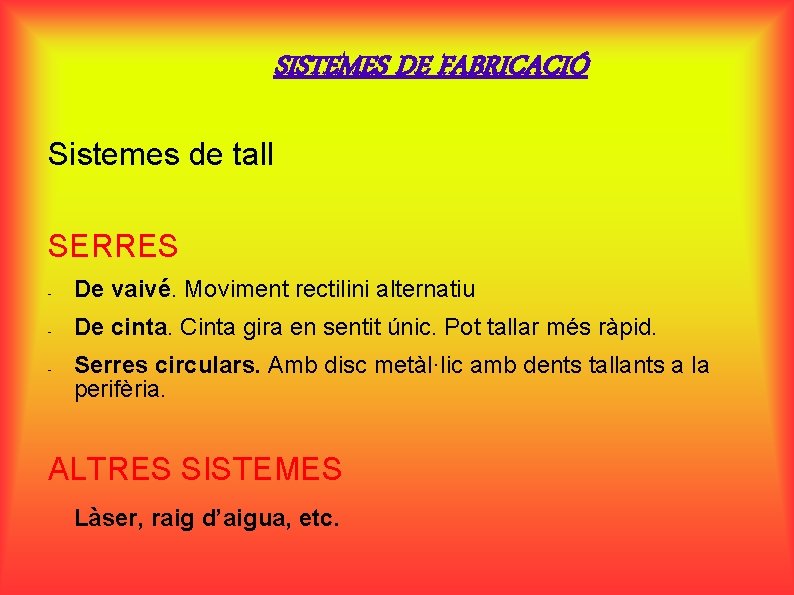

SISTEMES DE FABRICACIÓ Sistemes de tall SERRES - De vaivé. Moviment rectilini alternatiu - De cinta. Cinta gira en sentit únic. Pot tallar més ràpid. - Serres circulars. Amb disc metàl·lic amb dents tallants a la perifèria. ALTRES SISTEMES Làser, raig d’aigua, etc.

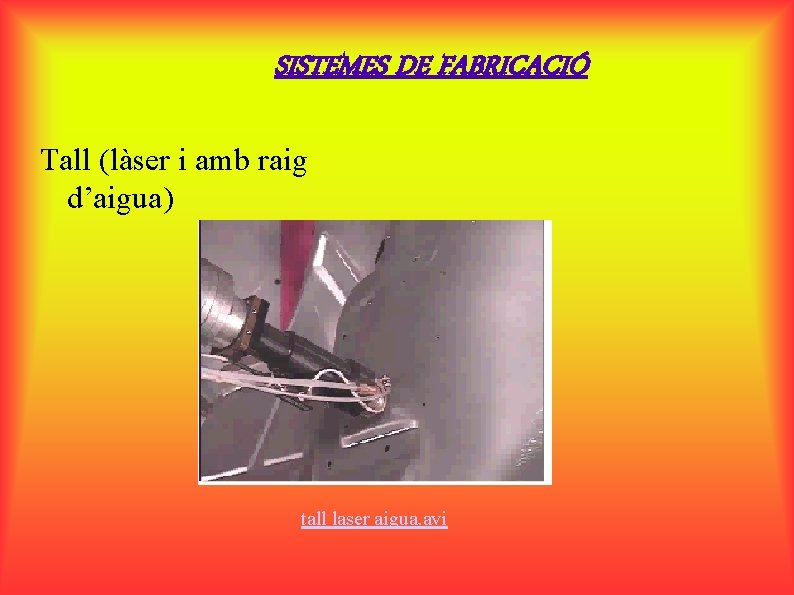

SISTEMES DE FABRICACIÓ Tall (làser i amb raig d’aigua) tall laser aigua. avi

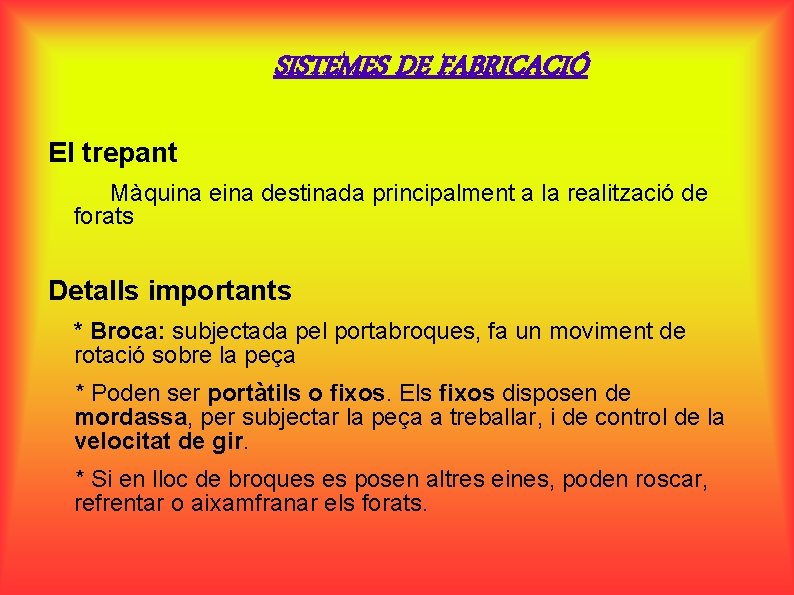

SISTEMES DE FABRICACIÓ El trepant Màquina eina destinada principalment a la realització de forats Detalls importants * Broca: subjectada pel portabroques, fa un moviment de rotació sobre la peça * Poden ser portàtils o fixos. Els fixos disposen de mordassa, per subjectar la peça a treballar, i de control de la velocitat de gir. * Si en lloc de broques es posen altres eines, poden roscar, refrentar o aixamfranar els forats.

SISTEMES DE FABRICACIÓ Trepant trepant broma. avi taladro cotxe. avi

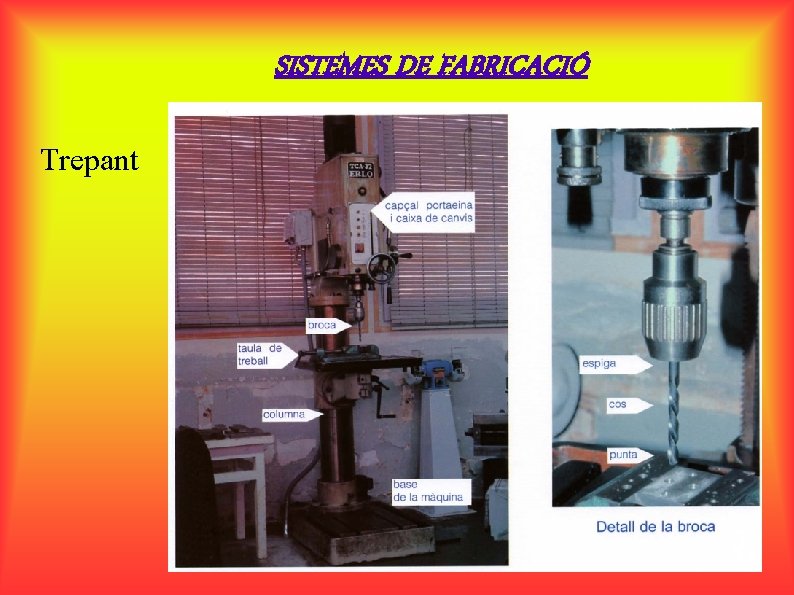

SISTEMES DE FABRICACIÓ Trepant

SISTEMES DE FABRICACIÓ Trepant

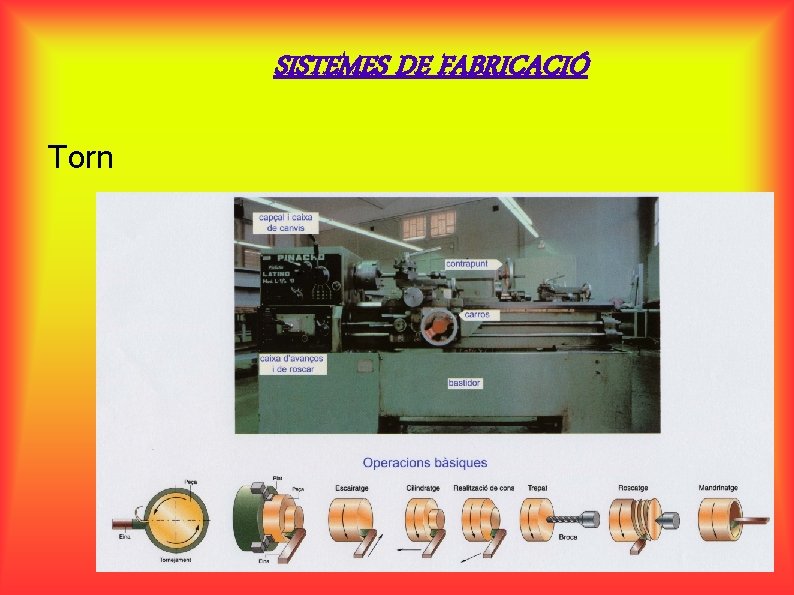

SISTEMES DE FABRICACIÓ El torn Màquina eina que permet conformar peces cilíndriques, còniques, esfèriques i rosques. Detalls importants * Al torn, la peça a conformar gira, i l’eina de tall es desplaça. * La peça gira a travès del plat on és subjectada * L’eina es desplaça endavant-endarrera i esquerra-dreta. * La velocitat dels moviments pot regular-se. * Exemples d’operacions: cilindratge, realitzar cons, trepat, roscatge, etc.

SISTEMES DE FABRICACIÓ Torn

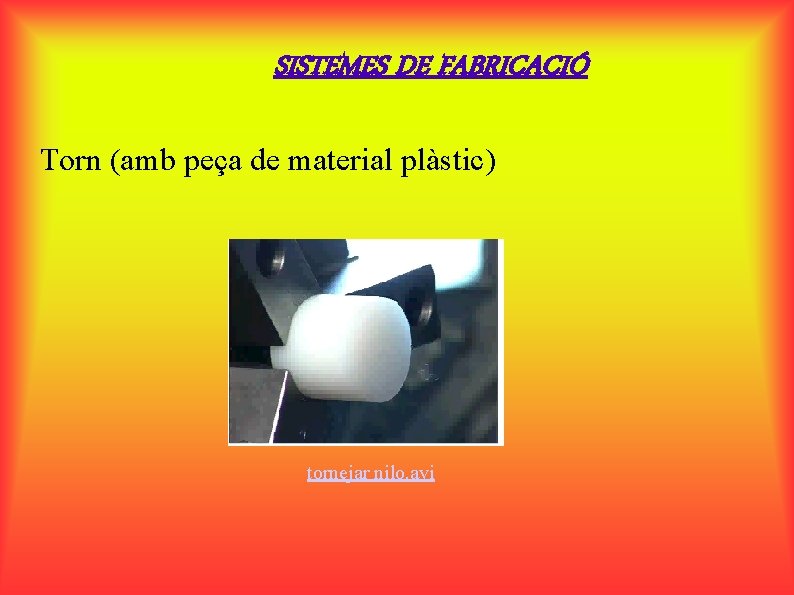

SISTEMES DE FABRICACIÓ Torn (amb peça de material plàstic) tornejar nilo. avi

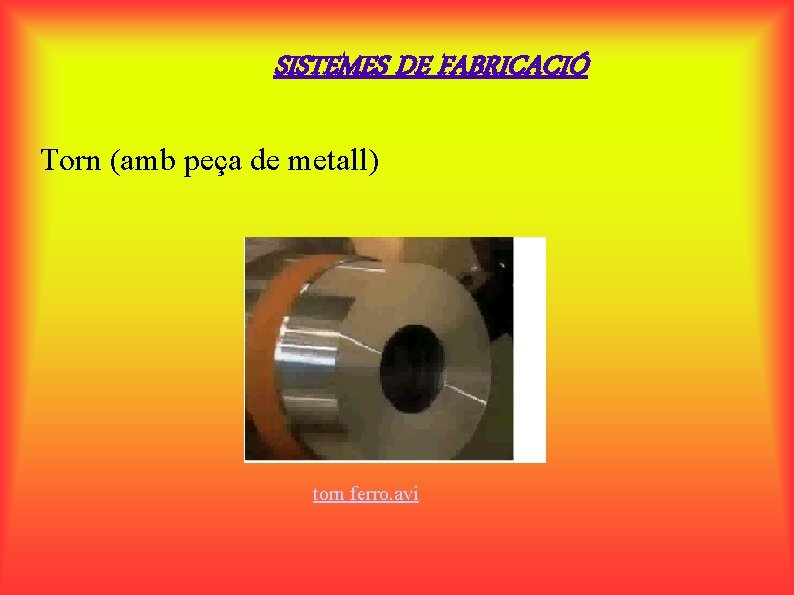

SISTEMES DE FABRICACIÓ Torn (amb peça de metall) torn ferro. avi

SISTEMES DE FABRICACIÓ La fresadora Màquina eina que permet conformar superfícies planes i corbes, fer ranures, tallar dents d’engranatges, etc. . Detalls importants * L’eina de tall o fresa té moviment de rotació. * La peça es desplaça endavant, endarrera, dreta, esquerra, amunt, avall. * La velocitat dels moviments pot regular-se.

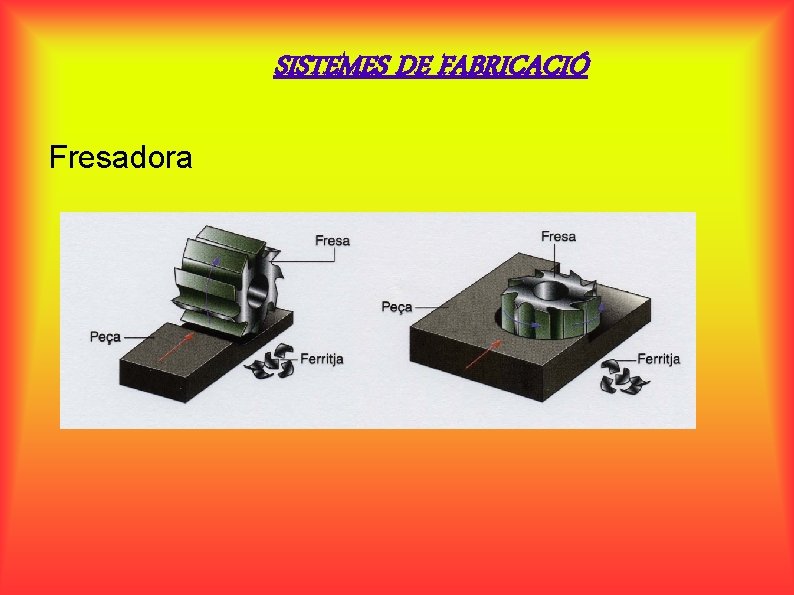

SISTEMES DE FABRICACIÓ Fresadora

SISTEMES DE FABRICACIÓ Fresadora

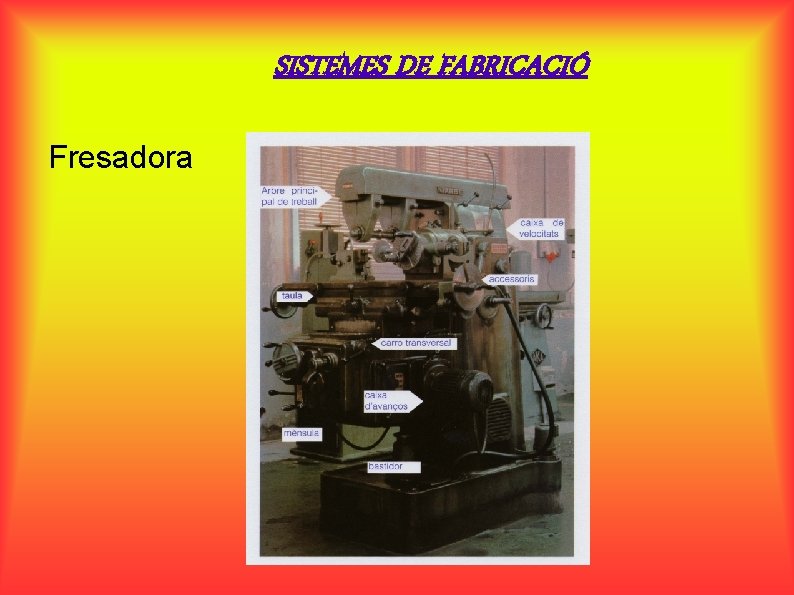

SISTEMES DE FABRICACIÓ Fresadora fresa. avi

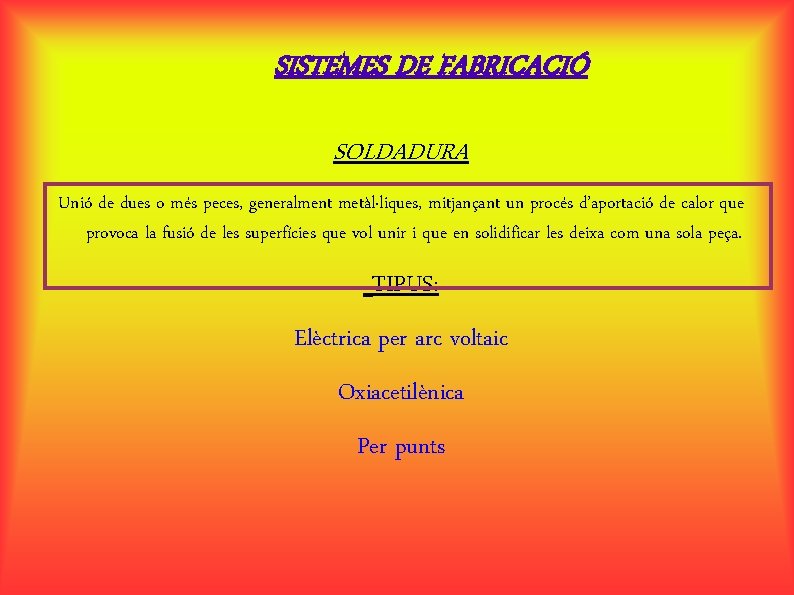

SISTEMES DE FABRICACIÓ SOLDADURA Unió de dues o més peces, generalment metàl·liques, mitjançant un procés d’aportació de calor que provoca la fusió de les superfícies que vol unir i que en solidificar les deixa com una sola peça. TIPUS: Elèctrica per arc voltaic Oxiacetilènica Per punts

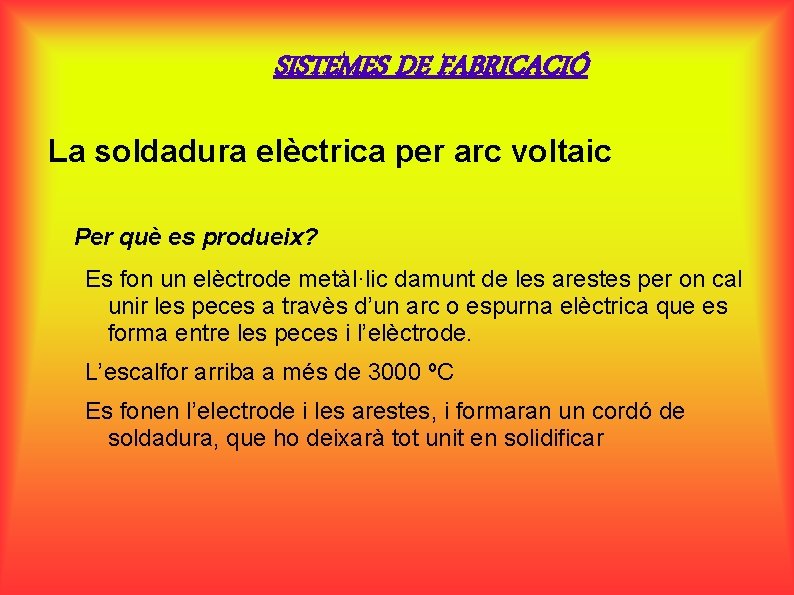

SISTEMES DE FABRICACIÓ La soldadura elèctrica per arc voltaic Per què es produeix? Es fon un elèctrode metàl·lic damunt de les arestes per on cal unir les peces a travès d’un arc o espurna elèctrica que es forma entre les peces i l’elèctrode. L’escalfor arriba a més de 3000 ºC Es fonen l’electrode i les arestes, i formaran un cordó de soldadura, que ho deixarà tot unit en solidificar

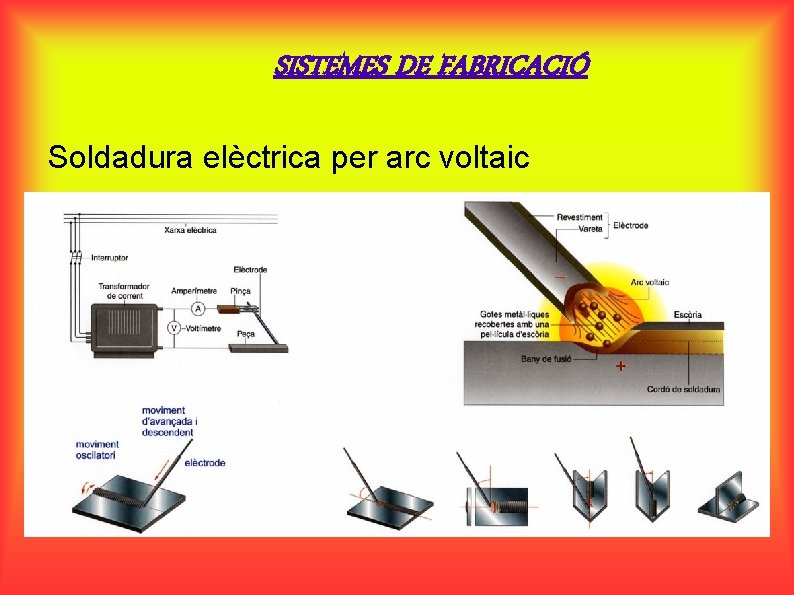

SISTEMES DE FABRICACIÓ Soldadura elèctrica per arc voltaic

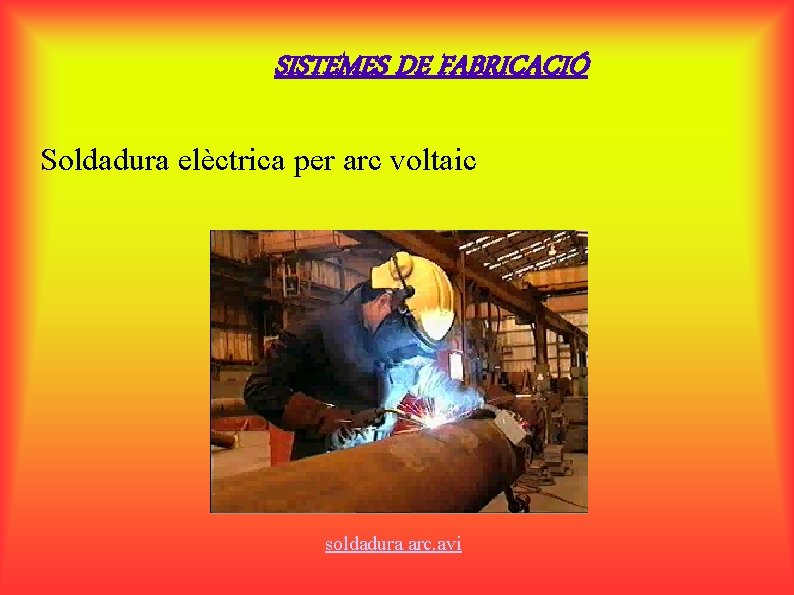

SISTEMES DE FABRICACIÓ Soldadura elèctrica per arc voltaic soldadura arc. avi

SISTEMES DE FABRICACIÓ La soldadura elèctrica per arc voltaic Què és l’elèctrode? És una vareta amb un recobriment desoxidant que dirigeix el metall fos a la soldadura. Com es produeix l’espurna que genera calor? Amb la màquina de soldar: transformador de 220 o 380 V d’entrada i 48 V de sortida. El circuit de sortida té una pinça a l’elèctrode i una altra (massa) a la peça a soldar. En contactar peça i elèctrode es produeix l’arc voltaic

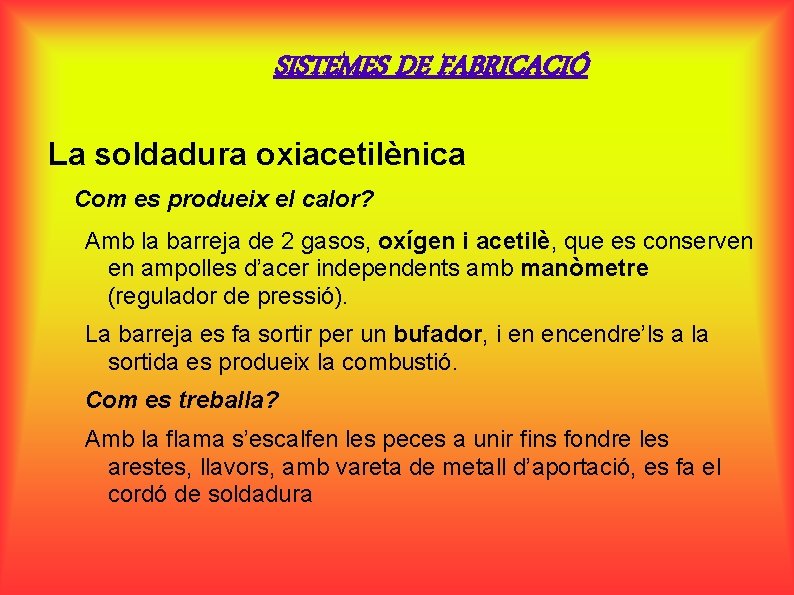

SISTEMES DE FABRICACIÓ La soldadura oxiacetilènica Com es produeix el calor? Amb la barreja de 2 gasos, oxígen i acetilè, que es conserven en ampolles d’acer independents amb manòmetre (regulador de pressió). La barreja es fa sortir per un bufador, i en encendre’ls a la sortida es produeix la combustió. Com es treballa? Amb la flama s’escalfen les peces a unir fins fondre les arestes, llavors, amb vareta de metall d’aportació, es fa el cordó de soldadura

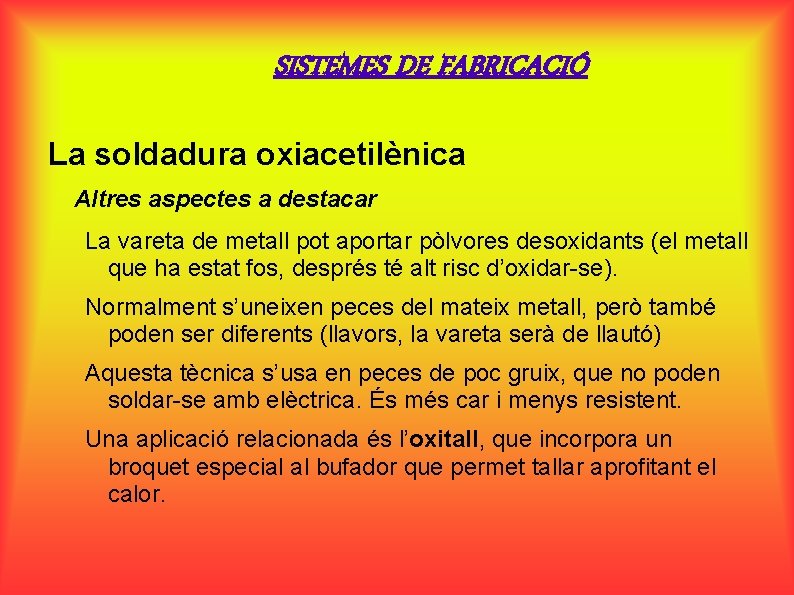

SISTEMES DE FABRICACIÓ La soldadura oxiacetilènica Altres aspectes a destacar La vareta de metall pot aportar pòlvores desoxidants (el metall que ha estat fos, després té alt risc d’oxidar-se). Normalment s’uneixen peces del mateix metall, però també poden ser diferents (llavors, la vareta serà de llautó) Aquesta tècnica s’usa en peces de poc gruix, que no poden soldar-se amb elèctrica. És més car i menys resistent. Una aplicació relacionada és l’oxitall, que incorpora un broquet especial al bufador que permet tallar aprofitant el calor.

SISTEMES DE FABRICACIÓ Soldadura oxiacetilènica

SISTEMES DE FABRICACIÓ La soldadura per punts Com es produeix el calor? Mitjançant el corrent elèctric (com l’arc voltaic), amb 2 elèctrodes que fan contacte tenint entremig els 2 elements metàl·lics a unir. Es produeix calor quan els elèctrodes fan pressió. Aquesta tècnica és usada per xapes estretes. Es va sequint tota la unió entre planxes i es fan punts d’unió, on s’han fos les xapes i després, en solificar, queden unides. És molt adequat pel treball robotitzat
