Cuprins_8 • • Filtre Intrari analogice Prof. dr. ing. Valer DOLGA 2

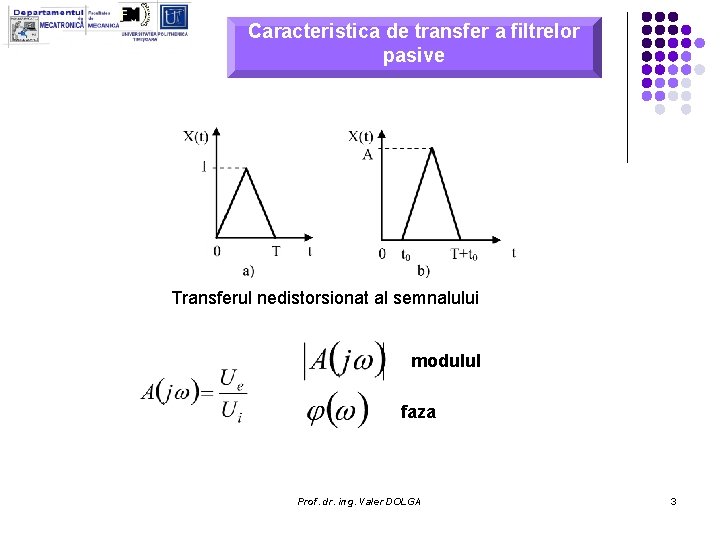

Caracteristica de transfer a filtrelor pasive Transferul nedistorsionat al semnalului modulul faza Prof. dr. ing. Valer DOLGA 3

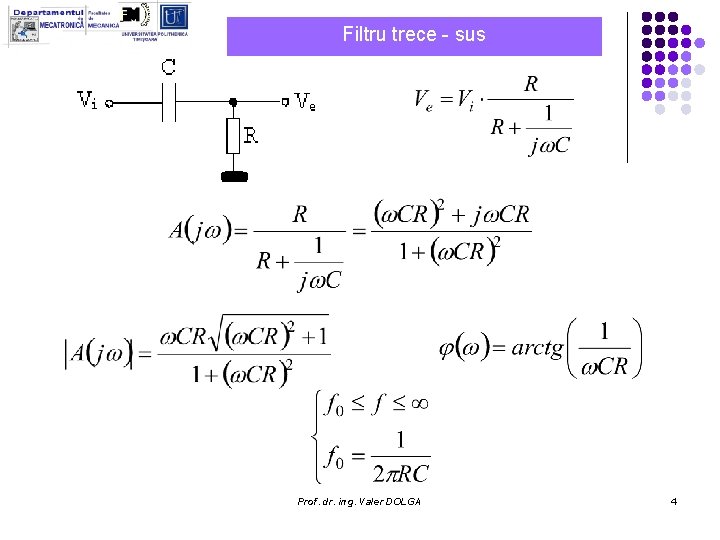

Filtru trece - sus Prof. dr. ing. Valer DOLGA 4

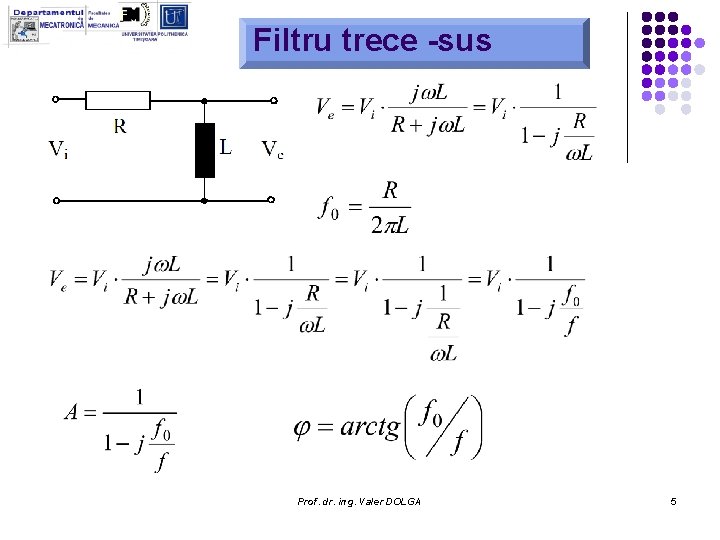

Filtru trece -sus Prof. dr. ing. Valer DOLGA 5

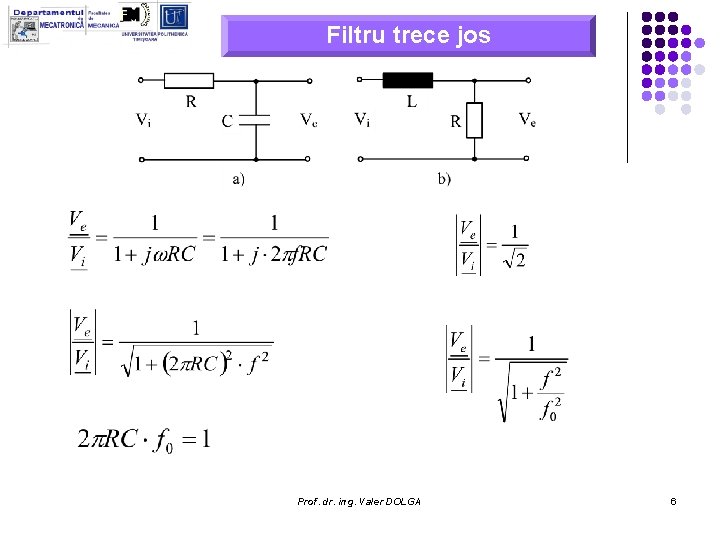

Filtru trece jos Prof. dr. ing. Valer DOLGA 6

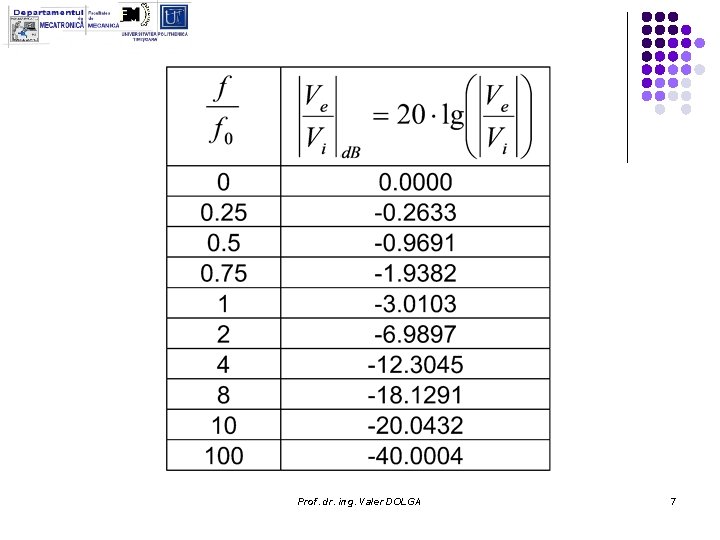

Prof. dr. ing. Valer DOLGA 7

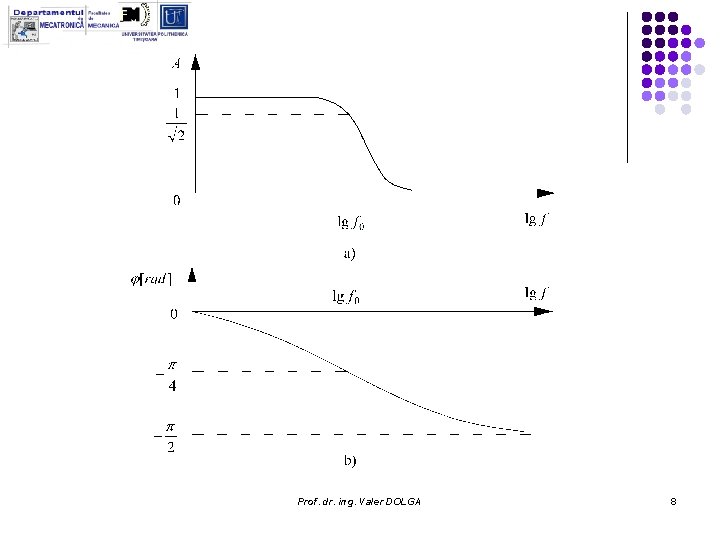

Prof. dr. ing. Valer DOLGA 8

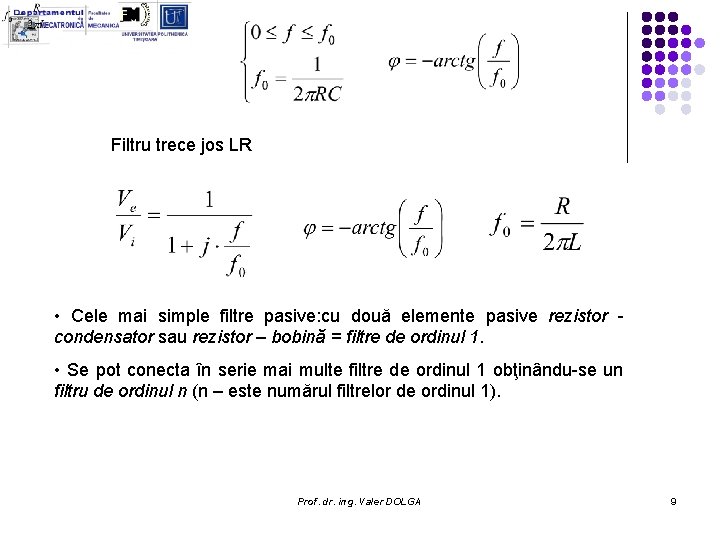

Filtru trece jos LR • Cele mai simple filtre pasive: cu două elemente pasive rezistor condensator sau rezistor – bobină = filtre de ordinul 1. • Se pot conecta în serie mai multe filtre de ordinul 1 obţinându-se un filtru de ordinul n (n – este numărul filtrelor de ordinul 1). Prof. dr. ing. Valer DOLGA 9

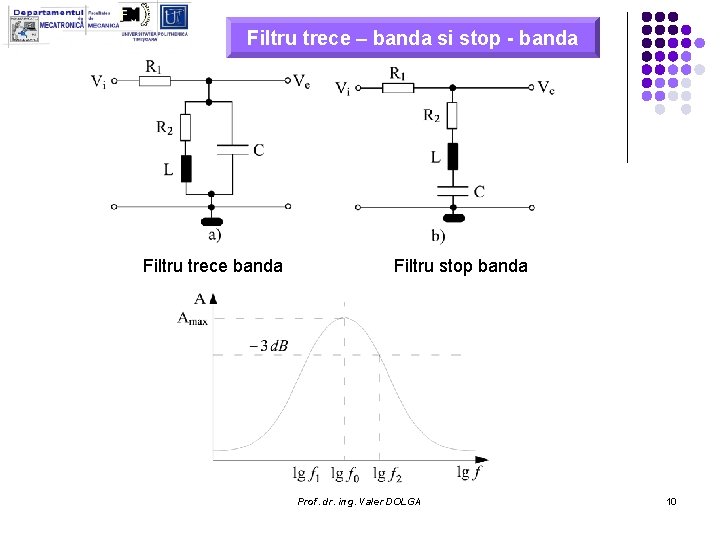

Filtru trece – banda si stop - banda Filtru trece banda Filtru stop banda Prof. dr. ing. Valer DOLGA 10

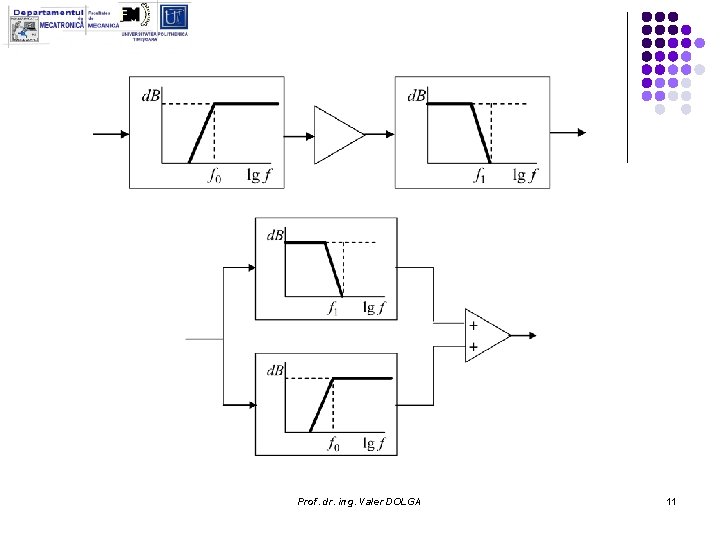

Prof. dr. ing. Valer DOLGA 11

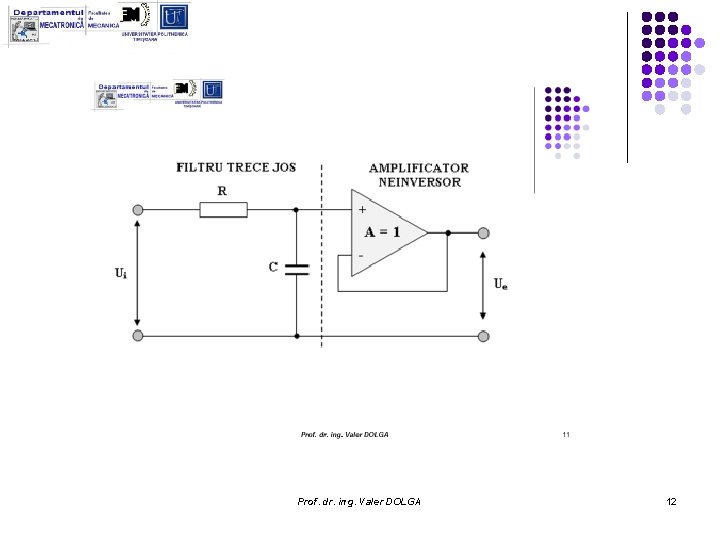

Prof. dr. ing. Valer DOLGA 12

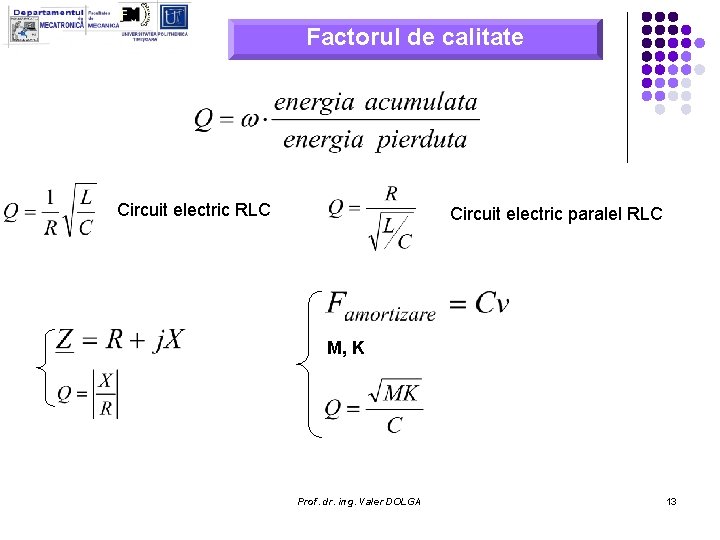

Factorul de calitate Circuit electric RLC Circuit electric paralel RLC M, K Prof. dr. ing. Valer DOLGA 13

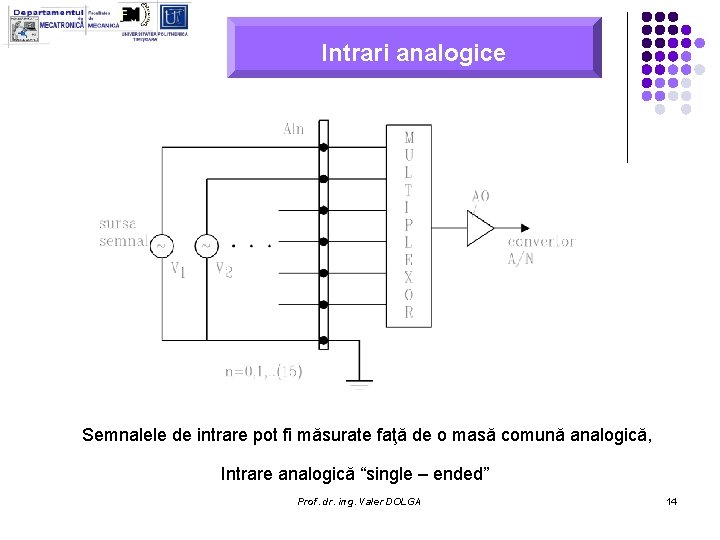

Intrari analogice Semnalele de intrare pot fi măsurate faţă de o masă comună analogică, Intrare analogică “single – ended” Prof. dr. ing. Valer DOLGA 14

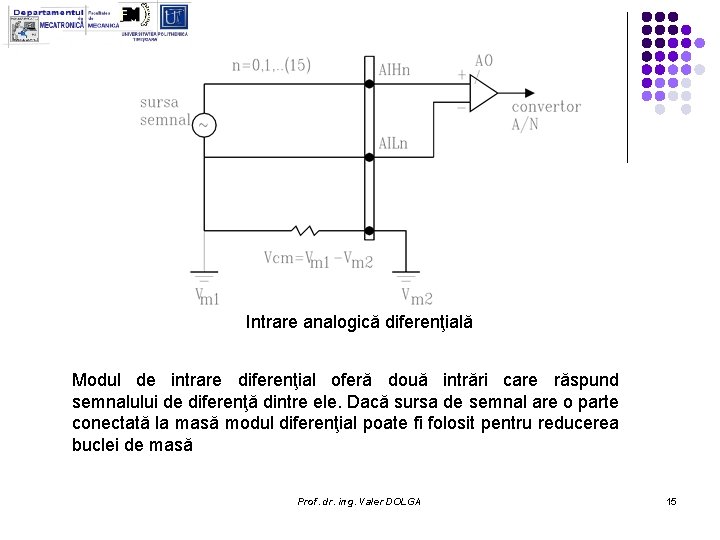

Intrare analogică diferenţială Modul de intrare diferenţial oferă două intrări care răspund semnalului de diferenţă dintre ele. Dacă sursa de semnal are o parte conectată la masă modul diferenţial poate fi folosit pentru reducerea buclei de masă Prof. dr. ing. Valer DOLGA 15

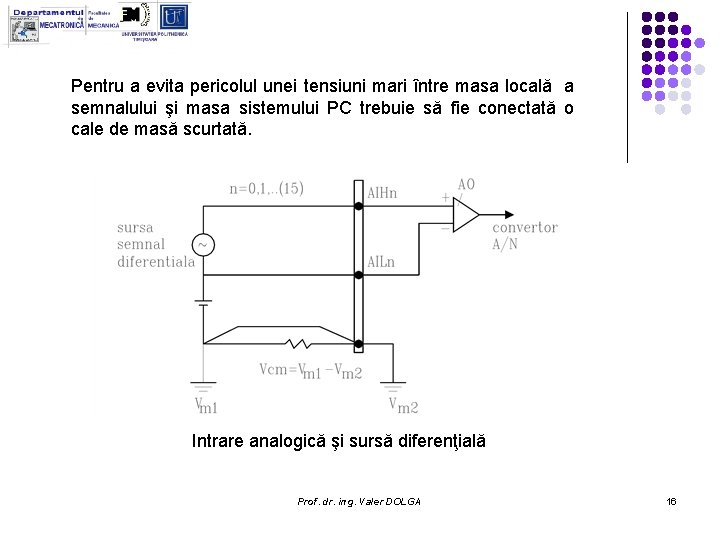

Pentru a evita pericolul unei tensiuni mari între masa locală a semnalului şi masa sistemului PC trebuie să fie conectată o cale de masă scurtată. Intrare analogică şi sursă diferenţială Prof. dr. ing. Valer DOLGA 16

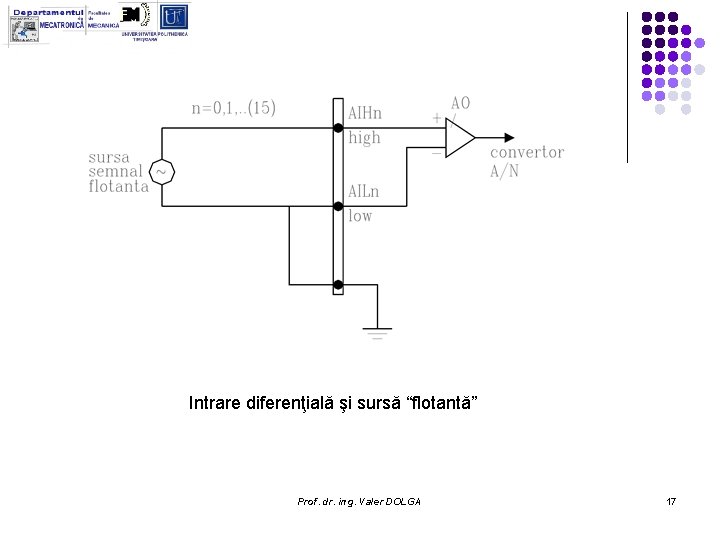

Intrare diferenţială şi sursă “flotantă” Prof. dr. ing. Valer DOLGA 17
