Sistemas Sépticos Residenciales Ana Navarro Ramón Sepúlveda
Propósito del Taller n Adiestrar a los dueños de pozos sépticos, al personal del Municipio y de las agencias del gobierno sobre los tipos de sistemas sépticos más comunes en Puerto Rico y ofrecer alternativas para mejorar su funcionamiento y mantenimiento
¿De quién es la responsabilidad de la construcción, funcionamiento y mantenimiento del sistema séptico residencial? n Del dueño del hogar
El nuevo código penal tipifica como delito: n El envenenamiento de las aguas de uso público (ríos, quebradas, pozos) y la contaminación del ambiente n… por conducta negligente del que lo ocasiona

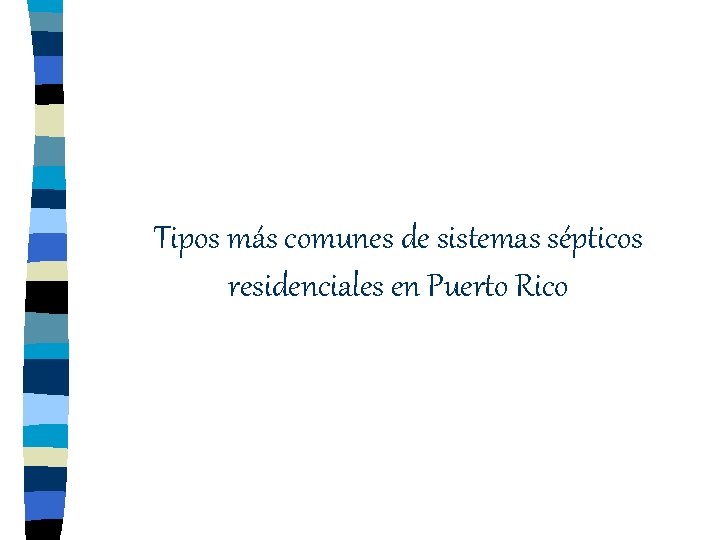

Tipos más comunes de sistemas sépticos residenciales en Puerto Rico

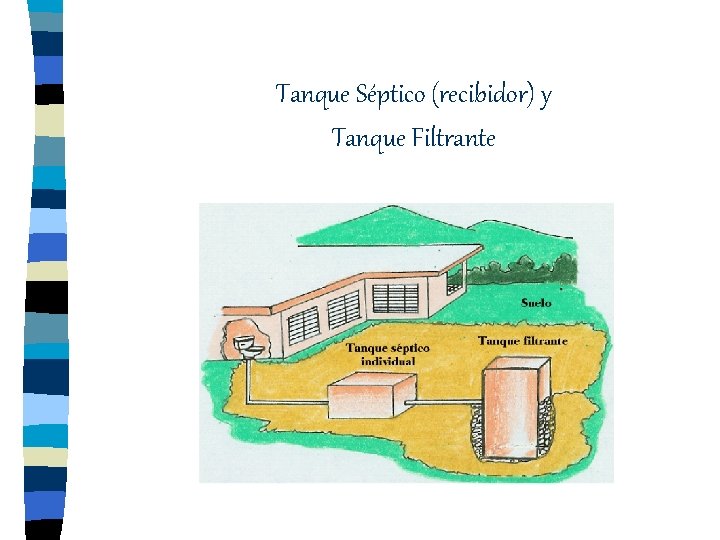

Tanque Séptico (recibidor) y Tanque Filtrante
Tanque Séptico y Tanque Filtrante Combinado
Tanque Séptico y Tanque Filtrante con Trincheras

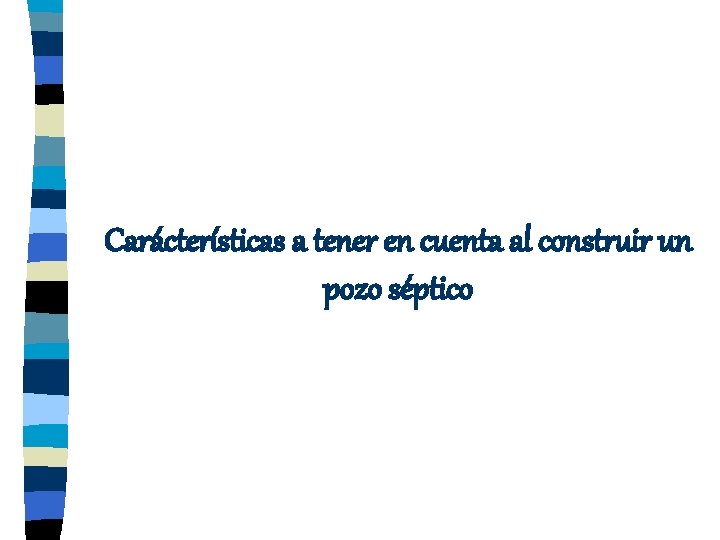

Carácterísticas a tener en cuenta al construir un pozo séptico

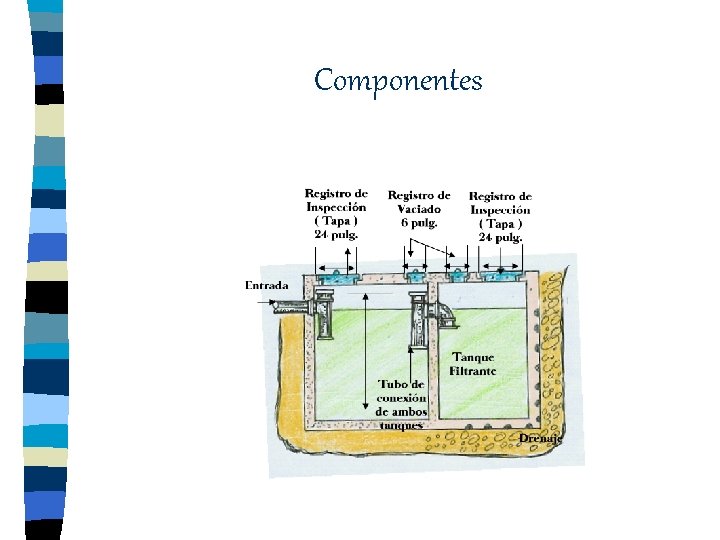

Componentes
A. Capacidad del Tanque Séptico (recibidor) Número de dormitorios (750 galones ó 100 pies 3 para 1 ó 2 dormitorios) Por cada dormitorio adicional – 250 galones ó 34 pies 3
Cuadro 1. Capacidad del tanque séptico Número de dormitorio s Capacidad (galones) Capacidad (pie 3) Posibles dimensiones (pie lineal) 2 ó menos 750 100 5 x 5 x 4 3 900 120 5 x 5 x 5 4 1, 000 134 5 x 5

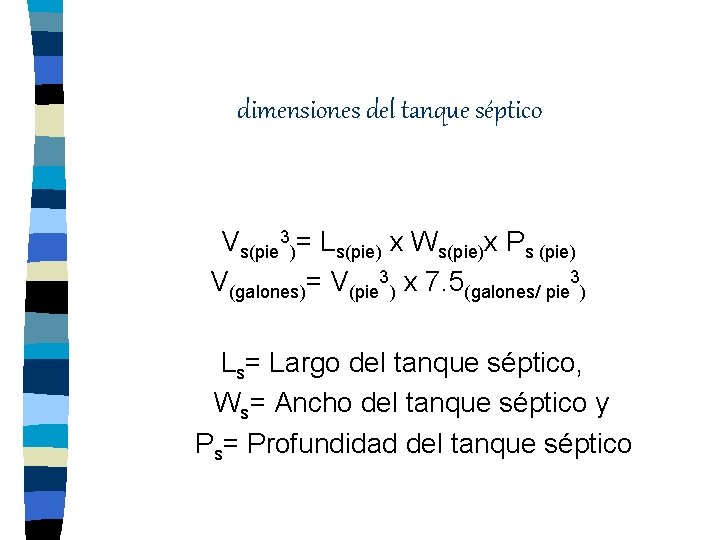

dimensiones del tanque séptico Vs(pie 3)= Ls(pie) x Ws(pie)x Ps (pie) V(galones)= V(pie 3) x 7. 5(galones/ pie 3) Ls= Largo del tanque séptico, Ws= Ancho del tanque séptico y Ps= Profundidad del tanque séptico
Construcción del Tanque séptico n Prefabricado ó construirlo n Excavación de 2 pies más grande que el tanque a construir n Dimensión mínima interior de 4 pies n 1 pie de relleno sobre el tanque n Losa de inspección y de registro
Con. T. construcción n Flujo por gravedad – 6 pulgadas de diferencia entre el tubo de entrada y el de salida n El tubo de entrada y salida debe tener una T
B. Capacidad de Absorción del Suelo – Area requerida para disponer del agua usada que se genera – Prueba de percolación – Número de dormitorios
Prueba de Percolación
Resultados de la Prueba de Percolación n Dividir el tiempo de absorción de las últimas 6 pulgadas de agua entre 6” (pulgadas) n Anotar los resultados de la prueba de percolación y el número de dormitorios n Ir al Cuadro 2
Cuadro 2. Área de filtración según la prueba de percolación y el número de dormitorios
C. el Tanque Filtrante n Bloques de hormigón sin empañetar n Losa de inspección y registro n 4 pies sobre el nivel freático n Camada de piedra alrededor del tanque
Area de Filtración del tanque filtrante Af(pie 2)= [(Lf x 2) + (Wf x 2)] x Pf Lf = Largo del tanque filtrante, Wf= Ancho del tanque filtrante y Pf= Profundidad del tanque filtrante
Cont. Area de Filtración Profundidad del tanque filtrante cuando conoces el área de filtración, el largo y el ancho (Pf) Pf= Af / (Lf x 2) + (Af x 2)

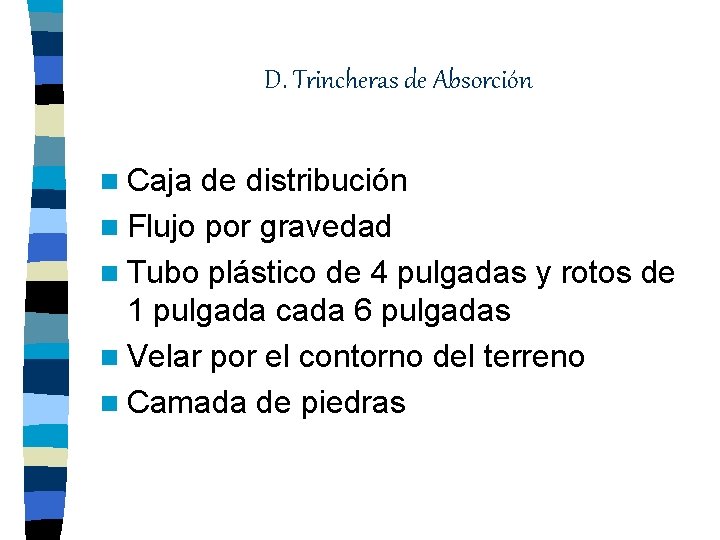

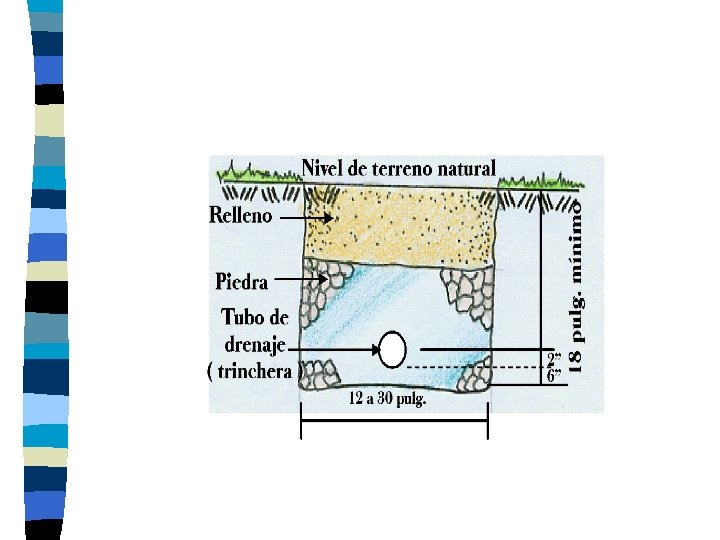

D. Trincheras de Absorción n Caja de distribución n Flujo por gravedad n Tubo plástico de 4 pulgadas y rotos de 1 pulgada cada 6 pulgadas n Velar por el contorno del terreno n Camada de piedras

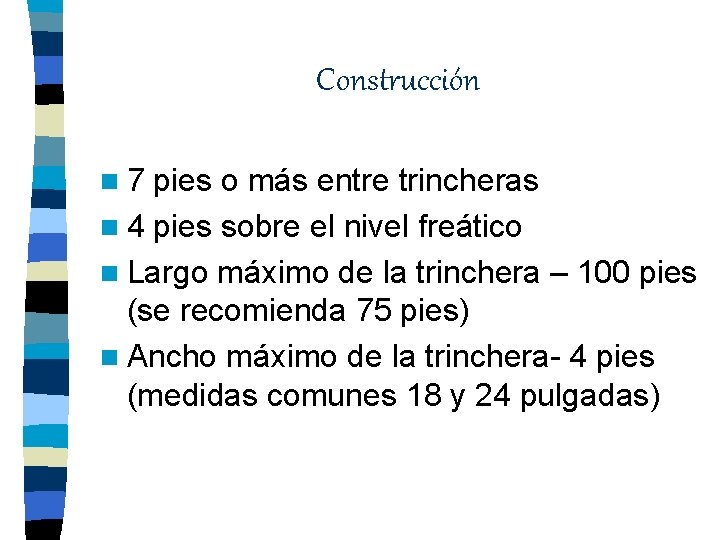

Construcción n 7 pies o más entre trincheras n 4 pies sobre el nivel freático n Largo máximo de la trinchera – 100 pies (se recomienda 75 pies) n Ancho máximo de la trinchera- 4 pies (medidas comunes 18 y 24 pulgadas)

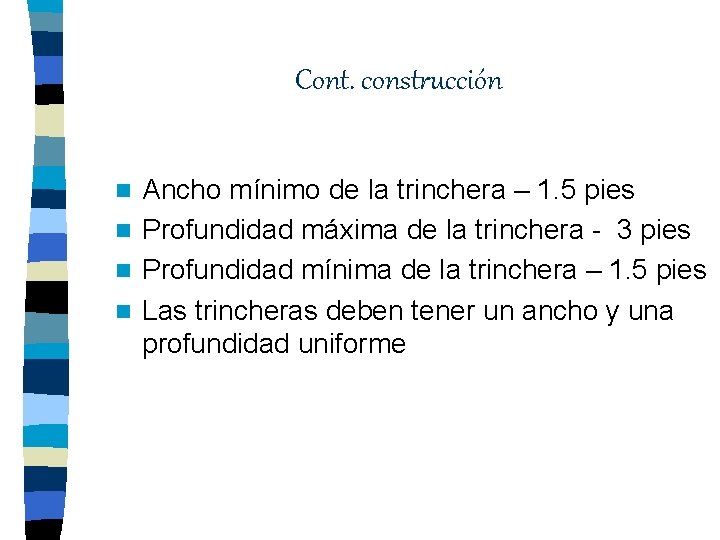

Cont. construcción Ancho mínimo de la trinchera – 1. 5 pies n Profundidad máxima de la trinchera - 3 pies n Profundidad mínima de la trinchera – 1. 5 pies n Las trincheras deben tener un ancho y una profundidad uniforme n
Area de Filtración de las Trincheras A f= L t x W t Si conoce el área de filtración y el ancho de las trincheras puede calcular el largo Lt = A f / W t
Trincheras al contorno
Cuadro 3. Distancias mínimas requeridas (en pies)
Preguntas
