Sistemas Geodésicos de Referencia Estado Actual ENCUENTRO NACIONAL PERITOS E INGENIEROS MENSURADORES SERVICIO NACIONAL DE GEOLOGÍA Y MINERÍA René Zepeda G. Diego Ortiz J.
ENCUENTRO NACIONAL DE PERITOS E INGENIEROS MENSURADORES SISTEMA GEODÉSICO… ¿qué es? DEFINICIÓN Parámetros geodésicos + elipsoide = forma de la Tierra MATERIALIZACIÓN conjunto de “puntos” con coordenadas Latitud-Longitud-altitud , o coordenadas Norte-Este En la práctica es la estructura geométrica que sirve de apoyo y origen al sistema de coordenadas adoptado Idealmente debe ser exacto y preciso Origen de todo producto geodésico y cartográfico Gobierno de Chile | Ministerio de Minería | Sernageomin 2

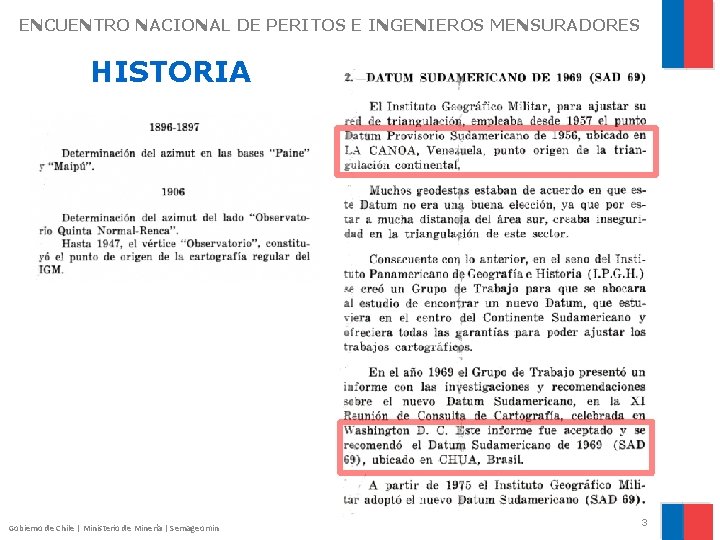

ENCUENTRO NACIONAL DE PERITOS E INGENIEROS MENSURADORES HISTORIA Gobierno de Chile | Ministerio de Minería | Sernageomin 3
ENCUENTRO NACIONAL DE PERITOS E INGENIEROS MENSURADORES PSAD-56 y SAD-69 Gobierno de Chile | Ministerio de Minería | Sernageomin 4
ENCUENTRO NACIONAL DE PERITOS E INGENIEROS MENSURADORES TRANSPORTE DE COORDENADAS Gobierno de Chile | Ministerio de Minería | Sernageomin 5
ENCUENTRO NACIONAL DE PERITOS E INGENIEROS MENSURADORES PRECISIÓN SISTEMAS CLÁSICOS 1: 100. 000 ≡ 1 metro cada 100 km Gobierno de Chile | Ministerio de Minería | Sernageomin 6

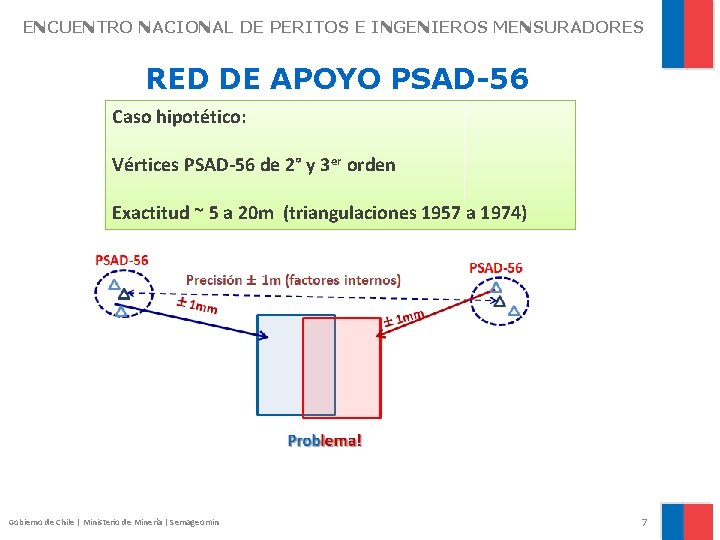

ENCUENTRO NACIONAL DE PERITOS E INGENIEROS MENSURADORES RED DE APOYO PSAD-56 Caso hipotético: Vértices PSAD-56 de 2° y 3 er orden Exactitud ~ 5 a 20 m (triangulaciones 1957 a 1974) Gobierno de Chile | Ministerio de Minería | Sernageomin 7
ENCUENTRO NACIONAL DE PERITOS E INGENIEROS MENSURADORES SITUACIÓN ACTUAL DE PSAD-56 ……………… PSAD-56!! • No es geocéntrico (no es exacto) • Posee deformaciones naturales de la tecnología década 5060 (no es preciso) • Relación con sistemas geodésicos modernos no es homogénea (parámetros imprecisos ± 5 metros) • IGM no publica cartas PSAD-56 • No es directamente compatible con posicionamiento GNSS Gobierno de Chile | Ministerio de Minería | Sernageomin 8
ENCUENTRO NACIONAL DE PERITOS E INGENIEROS MENSURADORES ESTUDIO SERNAGEOMIN 2007 • Objetivo: estudio de compatibilidad de coordenadas PSAD-56 y SAD-69 con Sirgas; transformaciones que incluyen modelos de deformación • Muestra de 57 vértices base de datos Sernageomin • 3 zonas del país; norte, centro y sur Gobierno de Chile | Ministerio de Minería | Sernageomin 9
ENCUENTRO NACIONAL DE PERITOS E INGENIEROS MENSURADORES CONCEPTO MODERNO Definición: sistema geocéntrico global (ITRS) ≡ exacto Materialización: marco de referencia global (ITRFs) ) ≡ preciso Compatible directamente con la tecnología GNSS (GPS) SIRGAS es la densificación de un ITRF En la práctica equivalente con WGS-84 IGM actualmente publica cartas solamente referidas a Sirgas Permite “materializar” redes locales de alta precisión Gobierno de Chile | Ministerio de Minería | Sernageomin 10
ENCUENTRO NACIONAL DE PERITOS E INGENIEROS MENSURADORES Precisión vs exactitud Gobierno de Chile | Ministerio de Minería | Sernageomin 11
ENCUENTRO NACIONAL DE PERITOS E INGENIEROS MENSURADORES MONUMENTACIÓN Gobierno de Chile | Ministerio de Minería | Sernageomin 12
ENCUENTRO NACIONAL DE PERITOS E INGENIEROS MENSURADORES RESPALDO CIENTÍFICO: www. sirgas. org Gobierno de Chile | Ministerio de Minería | Sernageomin 13

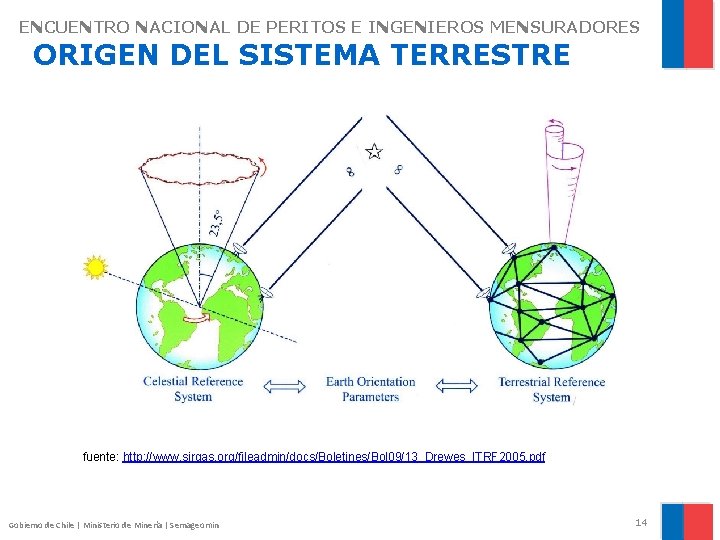

ENCUENTRO NACIONAL DE PERITOS E INGENIEROS MENSURADORES ORIGEN DEL SISTEMA TERRESTRE fuente: http: //www. sirgas. org/fileadmin/docs/Boletines/Bol 09/13_Drewes_ITRF 2005. pdf Gobierno de Chile | Ministerio de Minería | Sernageomin 14
ENCUENTRO NACIONAL DE PERITOS E INGENIEROS MENSURADORES JERARQUÍA fuente: www. iers. org Gobierno de Chile | Ministerio de Minería | Sernageomin 15
ENCUENTRO NACIONAL DE PERITOS E INGENIEROS MENSURADORES PSAD-56 vs SIRGAS Gobierno de Chile | Ministerio de Minería | Sernageomin 16
ENCUENTRO NACIONAL DE PERITOS E INGENIEROS MENSURADORES PSAD-56 vs SIRGAS Gobierno de Chile | Ministerio de Minería | Sernageomin 17
ENCUENTRO NACIONAL DE PERITOS E INGENIEROS MENSURADORES SIRGAS EN CHILE Chile posee un marco oficial (red) Sirgas referido a 2002. 0 Se espera que el IGM publique nuevos certificados referidos a ITRF 2008, época 2008 (por confirmar) IGM recomienda la adopción de Sirgas Chile es una densificación de Sirgas-CON (continental) Es posible la ligazón con estaciones activas Gobierno de Chile | Ministerio de Minería | Sernageomin 18
ENCUENTRO NACIONAL DE PERITOS E INGENIEROS MENSURADORES TÉCNICAS ACTUALES MÁS UTILIZADAS Posproceso • Redes estáticas, ligadas a un punto base • Radiación cinemática Tiempo Real • Cinemático en tiempo real RTK Gobierno de Chile | Ministerio de Minería | Sernageomin 19
ENCUENTRO NACIONAL DE PERITOS E INGENIEROS MENSURADORES OTRAS TÉCNICAS Vinculación a estaciones activas Sirgas-CON Vinculación a estaciones activas privadas Posicionamiento PPP (Precise Point Positioning) Posicionamiento en tiempo real vía NTRIP Gobierno de Chile | Ministerio de Minería | Sernageomin 20
ENCUENTRO NACIONAL DE PERITOS E INGENIEROS MENSURADORES SIRGAS-CON Gobierno de Chile | Ministerio de Minería | Sernageomin 21
ENCUENTRO NACIONAL DE PERITOS E INGENIEROS MENSURADORES COORDENADAS ITRF 2008 Gobierno de Chile | Ministerio de Minería | Sernageomin 22
ENCUENTRO NACIONAL DE PERITOS E INGENIEROS MENSURADORES OTRAS ESTACIONES ACTIVAS Estación activa, grabación continua de datos y transmisión NTRIP Gobierno de Chile | Ministerio de Minería | Sernageomin 23
ENCUENTRO NACIONAL DE PERITOS E INGENIEROS MENSURADORES POSICIONAMIENTO ABSOLUTO Servicios on-line de procesamiento PPP con efemérides precisas y corrección del reloj Referido a ITRF 2008 (≡ Sirgas-CON) Gobierno de Chile | Ministerio de Minería | Sernageomin 24
ENCUENTRO NACIONAL DE PERITOS E INGENIEROS MENSURADORES POSICIONAMIENTO ABSOLUTO Programas libres de pos procesamiento PPP y tiempo real vía NTRIP Gobierno de Chile | Ministerio de Minería | Sernageomin 25
ENCUENTRO NACIONAL DE PERITOS E INGENIEROS MENSURADORES SIRGAS ES: • Un sistema geodésico moderno • Preciso y exacto • Compatible con las tecnologías GNSS • Su adopción permite posicionamiento “unívoco” Gobierno de Chile | Ministerio de Minería | Sernageomin 26
