Sistemas Formadores de Tejidos Especiales PROF ING RIGOBERTO

Sistemas Formadores de Tejidos Especiales PROF. ING. RIGOBERTO MARIN LIRA ESPECIALIDAD EN ING. TEXTIL

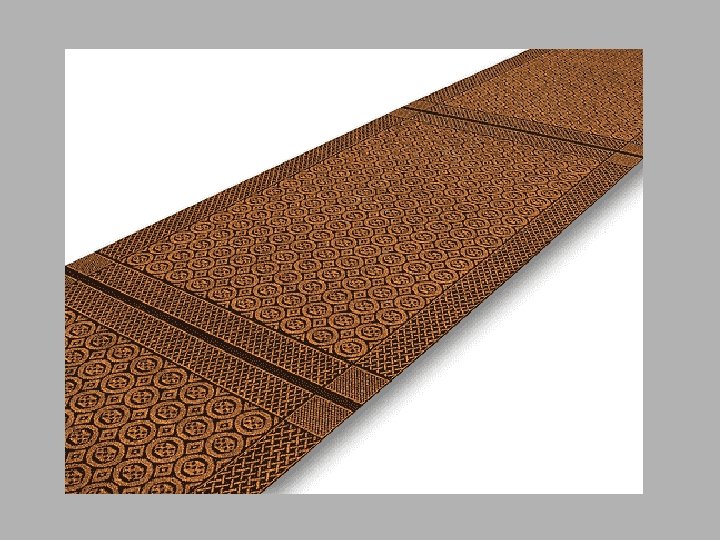

PUNZONADO POR AGUJAS Método de importancia creciente para la fabricación de superficies textiles. El punzonado mecánico es el principal método para la elaboración de alfombras. Se lleva a cabo en grandes maquinas con agujas punzonadoras (maquinas punzonadoras) dispuestas en posición vertical que cuentan con cientos de agujas en hilera horizontal.

n La hilera de agujas es alimentada con múltiples puntas de hebras y las agujas jalan o enlazan las hebras a través de una base o alma que puede ser o no ser tejida, por lo general hecha de yute o polipropileno. El alma se mueve junto con las agujas para fijar cada puntada, dando como resultado los lazos que forman el rizo de la alfombra (bucle). Si se corta los lazos durante el proceso, la estructura se conoce como rizo cortado en lugar de rizo de lazo. El punzonado es una operación que se lleva a cabo completamente en seco.

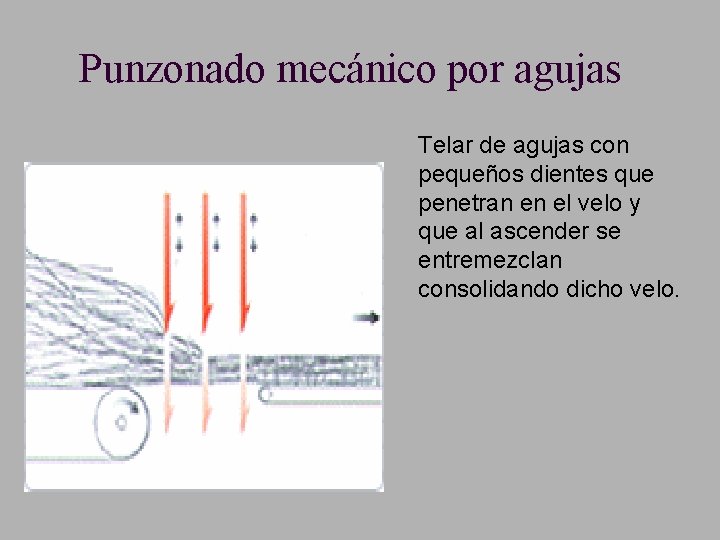

Punzonado mecánico por agujas n Telar de agujas con pequeños dientes que penetran en el velo y que al ascender se entremezclan consolidando dicho velo.

Maquina punzonadora de Laboratorio

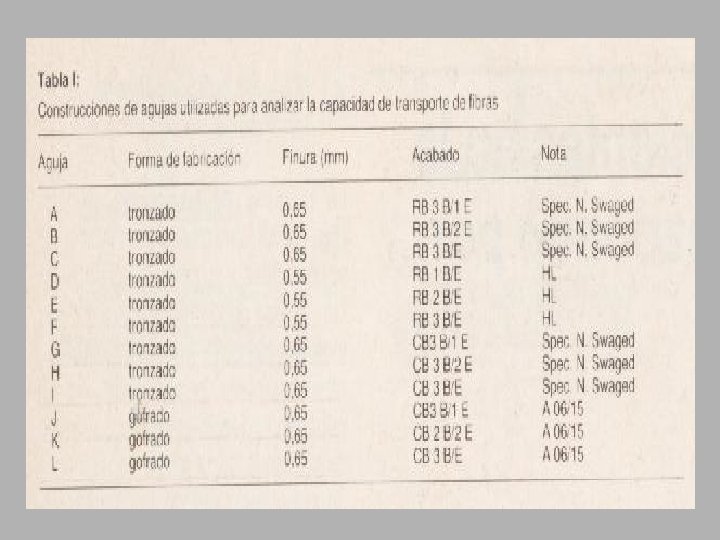

CRITERIOS PARA JUZGAR EL TRANSPORTE DE FIBRAS Método Indirecto: Bajo método Indirecto se entiende el examen del comportamiento de transporte de fibras a base de analizar la resistencia. Se elaboraron con diferentes agujas géneros de velo punzonado reforzados con materiales soporte analizándose seguidamente su resistencia a base del ensayo por tracción de tiras. Los géneros de velo punzonado estaban compuestos de un velo de poliamida y de un tejido soporte de poliéster

Metodo directo En este procedimiento se hizo visible el proceso del transporte de fibras con la ayuda de series de fotografías rápidas.

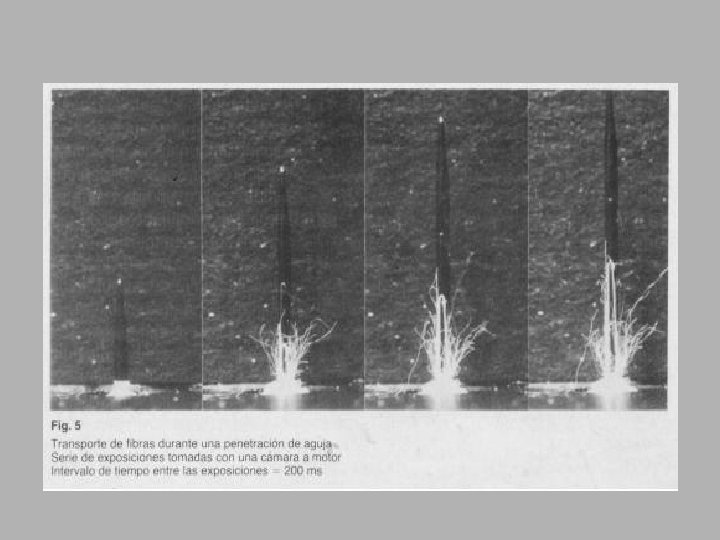

Analisis optico Directo del transporte de Fibras. n Permite la observación del proceso de Punzonado, así como su análisis con la ayuda de series de fotografías rápidas. La ordenación de 3 espejos alrededor de la aguja, permitió observar al mismo tiempo los tres cantos de la aguja.

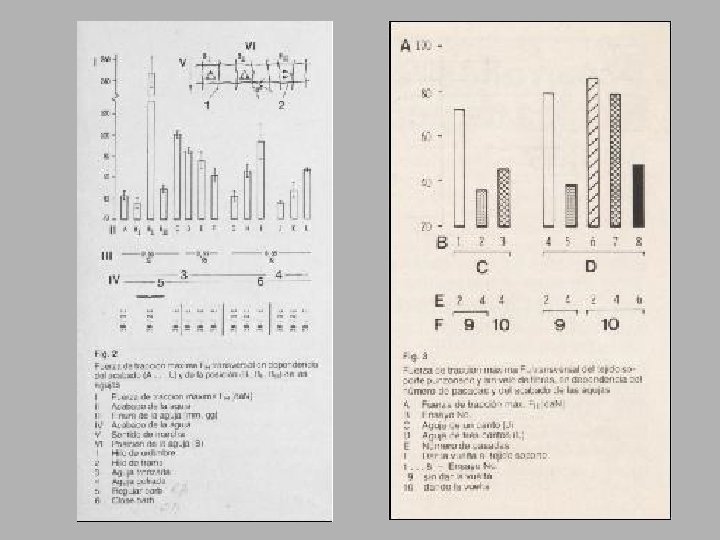

Resultado del Ensayo

n Las Fibras agarradas por el primer garfio de una aguja, la envuelven de manera que, al proseguir el ciclo punzonado, cubren los garfios siguientes. Estas fibras encubridoras protegen así los filamentos del material soporte contra un contacto con los garfios evitando un deterioro.

n Por el contrario, en agujas de un canto, el segundo y tercer garfio solamente se cubren insuficientemente con la escasa masa de fibras transportadas, de modo que puede tener lugar un mayor deterioro del material soporte.

n Este mecanismo explica el porque las agujas de tres cantos deterioran menos el material soporte que las de un canto. Bajo la suposición de que los acabados de agujas solamente se diferencian en su sucesión de hileras y en el diseño de sus cantos, se disminuye la fuerza de tracción máxima, es decir, la resistencia residual del material soporte al aumentar el numero de hileras, y se incrementa aumentando el numero de cantos.

n Una aguja de un canto ejercerá un mayor efecto deteriorador sobre el material soporte que una de una hilera en la que no sigue mas garfios motivares de deterioros. El deterioro generalmente mayor de la tela soporte utilizando agujas CB, en comparacion con las agujas RB, es causado por la ampliacion desigual del canal de perforacion.

n Así, penetra el primer garfio de una aguja RB mas profundamente que el de una aguja CB, si en ambos tipos ha de perforar el mismo numero de garfios. Las fibras transportadas por el primer garfio de una aguja RB agrandan más el canal de perforación que en el caso de utilizar una aguja CB, de esto resulta un deterioro mayor de los filamento soporte cuando se trabaja con agujas CB

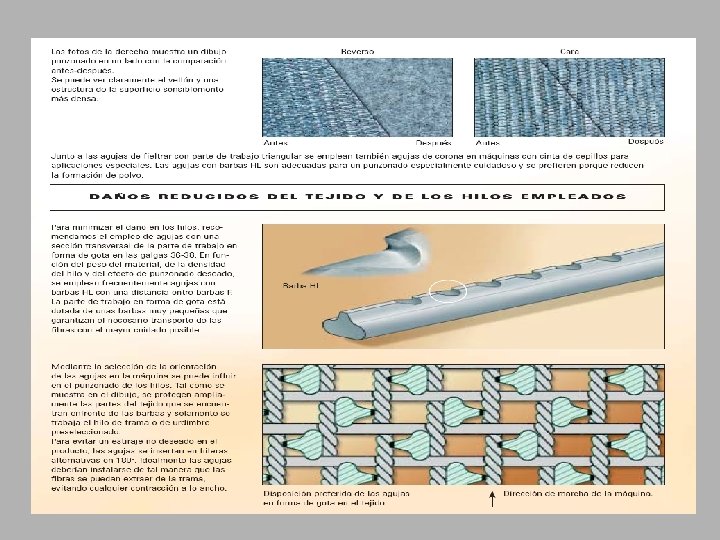

n En fieltros para maquina de papel, en donde el sistema de Hilos debería conservarse en lo posible, podría ser mas indicada una construcción de agujas de cuatro cantos o de forma elipsoidal (de dos cantos), en la que los cantos opuestos llevasen garfios. Con la ayuda de estas medidas, con la compactación necesaria se puede tratar un sistema de hilos con el cuidado preciso y además, por efecto de la mejor cobertura de los garfios es mas reducido el deterioro que usando agujas de un canto

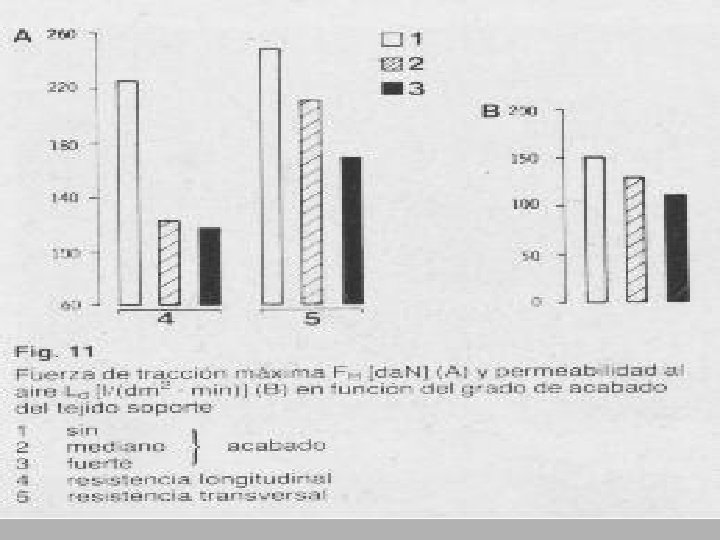

Dependencia del deterioro en el material soporte del tratamiento de acabado que ha sido objeto n El deterioro de los filamentos soporte depende en gran medida de la capacidad de estos filamentos a esquivar la carga producida por las agujas. El deterioro del material soporte aumenta con el incremento del tratamiento de acabado, esto es con la rigidez del tejido, es decir que después del punzonado se reduce la fuerza de tracción máxima medida. Esto se explica con la disminución de la flexibilidad de los filamentos en el caso de un acabado mas intenso, puesto que un tejido soporte fijado solamente con un apresto escaso de filamentos pueden esquivar mejor los garfios de la aguja que punzona o resisten mejor un alargamiento que filamentos intensamente encolados. La permeabilidad del aire se reduce cuanto mayor es el efecto de acabado, lo que se explica por una sección de permeabilidad al aire menor, a causa de filamentos encolados

Perforación con Agujas de Trayectoria Elíptica Movimiento elíptico del carretel de la aguja

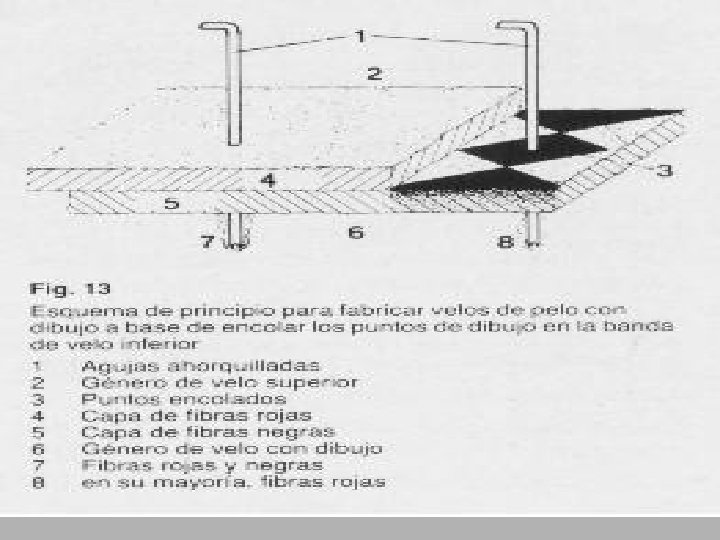

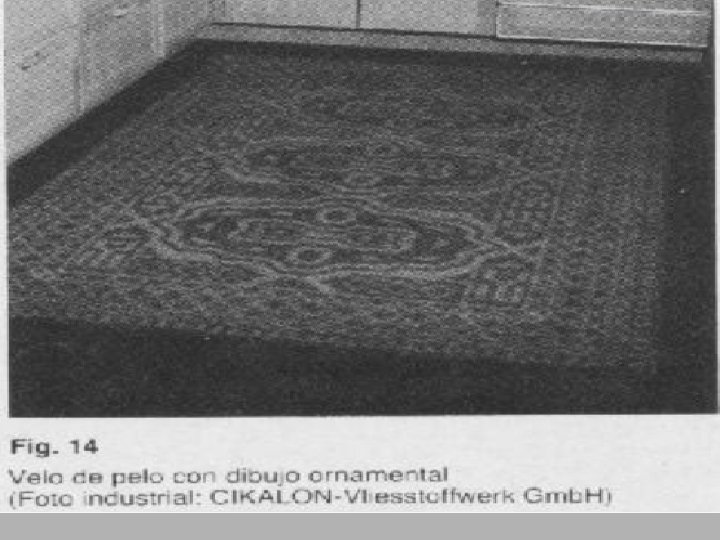

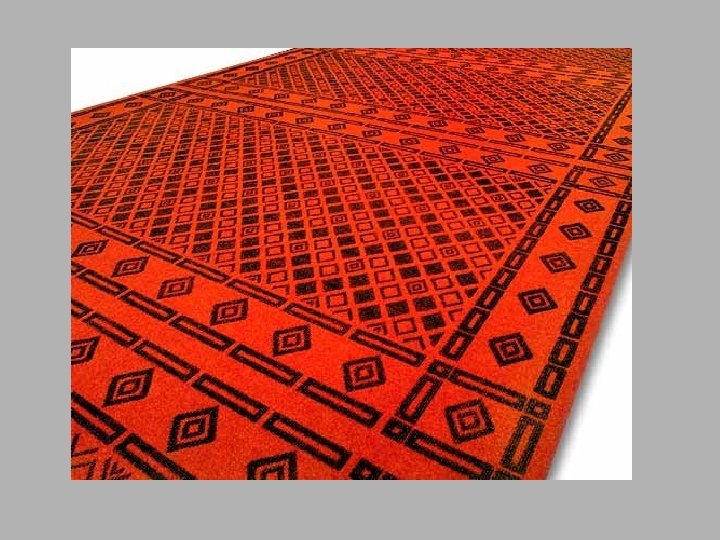

Desarrollo en la estructuracion de generos de velos pre-punzonados

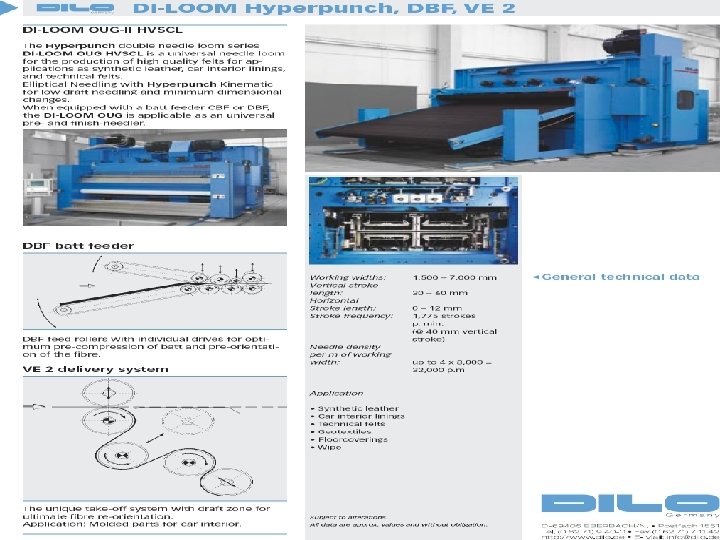

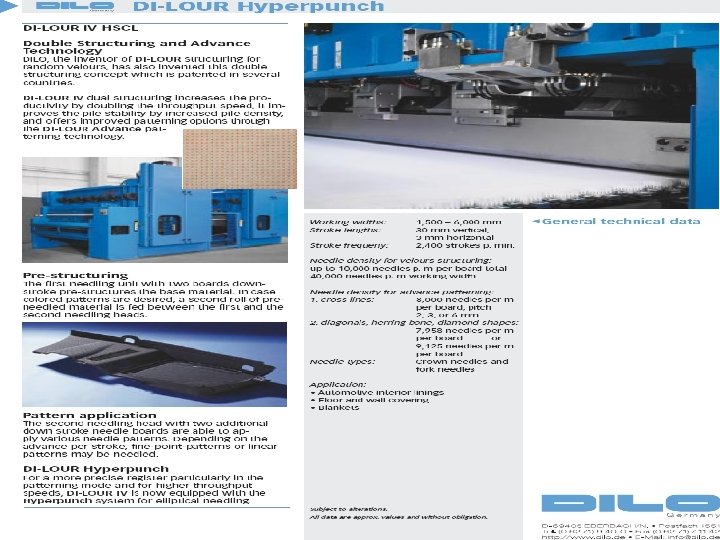

Dilo La firma alemana Dilo ofrece sus punzonadoras Hyperpunch de la serie Di-Loom HSC y HV, desarrolladas para trabajar a velocidades de hasta 150 m/min así como 3. 000 golpes/min. en la elaboración de no tejidos. De acuerdo a Dilo, esta punzonadora puede punzonar a la vez varias napas cardadas y puede consolidar “spunbonds” de peso liviano, manteniendo la napa uniforme. La Hyperpunch usa cinemática elíptica en el dispositivo porta-agujas con el fin de mover las agujas en la dirección del movimiento del material durante la penetración de las mismas. Las ventajas de la máquina, además de su mayor velocidad, incluyen una distorsión mínima para una mejor uniformidad del fieltro, una mejor superficie del fieltro o napa, y un menor número de rotura de agujas.

Máquina punzonadora de agujas, modelo Hyperpunch, de Dilo, con cinemática elíptica del dispositivo porta-agujas

Fehrer needle punching center

NL 21 / SF-RV "SUPERLOOPER"

NL 11/TWIN-SE "Carpet Star"

NL 88/S-QP "Quadro Punch"

Avances de Fehrer en al Punzonado por Agujas Vista de una instalación de punzonado por agujas, de Fehrer, para la elaboración de telas no tejidos

n Tecnología avanzada En combinación con el telar de agujas de Fehrer NL 21/S de alto rendimiento, se encuentra una ventaja doble para poder alcanzar una óptima calidad del fieltro e incrementar la velocidad de entrega del producto. El número de nuevas instalaciones mayores alrededor del mundo, incorporando una serie de telares súper rápidos NL 21/S con anchura de trabajo amplia, da testimonio del logro alcanzado por Fehrer en el desarrollo de telares de agujas para la elaboración de tejidos con diseños especiales.

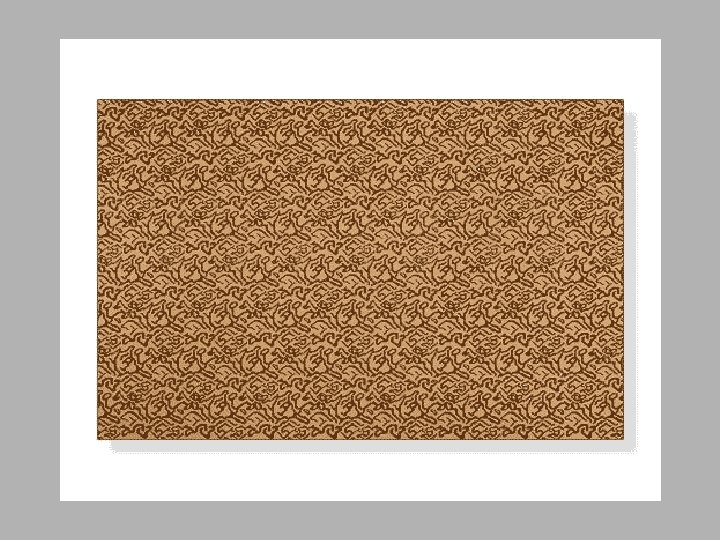

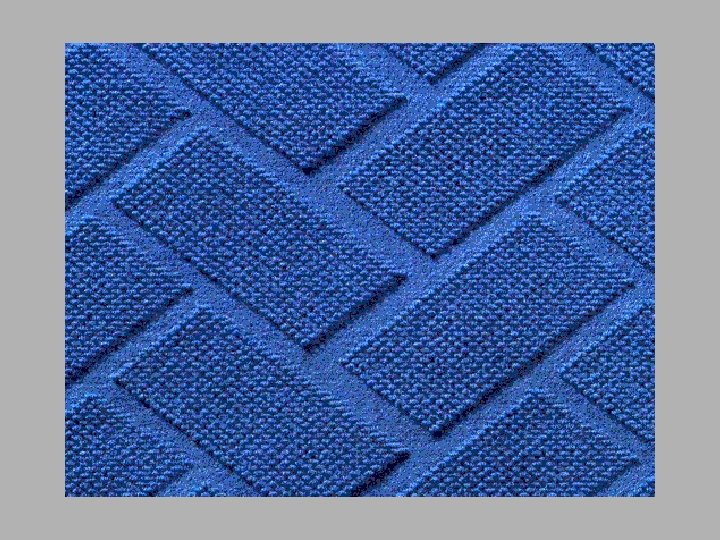

n n PUNZONADOS Este producto es producido por distintas combinaciones de fibras como poliéster, acrílicos, rayón u otros componentes. Las mismas son aglutinadas a través de un equipo que con agujas de diferentes tipos y disposición va punzonando las fibras y formando una tela con diferentes características según se necesite. También se puede producir en gran variedad de colores y gramajes, que pueden ser consultados de acuerdo a su aplicación. Texar S. A. ofrece una amplia gama de la familia de los Punzonados, en cada uno de sus distintos procesos industriales como Punzonados Simples, Punzonados Dobles, Punzonados Termofijados y Punzonados con Almas, entre otros. n n n n GRAMAJES ESTANDAR Punzonados 70 g/mts 295 g/mts 2140 g/mts 2180 g/mts 2240 g/mts 2 Otros Consultar aplicación Su aplicación es muy amplia, por eso a continuación detallamos algunas y quedamos a la espera de cualquier consulta que quiera realizarnos: Industria del Calzado Geotextiles Confección de prendas Paños de aseo Pañolenzi Filtros Mantas Térmicas Mantelería Productos para Manualidades Bondeados Laminados varios con otras telas Usos industriales varios

n Geotextiles Paños de alta resistencia y dimensiones especiales aplicables en la construcción de caminos. diques, revestimientos de túneles, tejidos de refuerzo, filtros de arena, etc. Industriales Para la industria del automóvil. revestimientos para el interior, filtros de aislamiento acústico, alfombras para automóviles con tratamiento antiflama, revestimientos de puertas, etc. Técnicos Revestimientos de cables Industria del filtrado Industria del calzado Base para telas plásticas

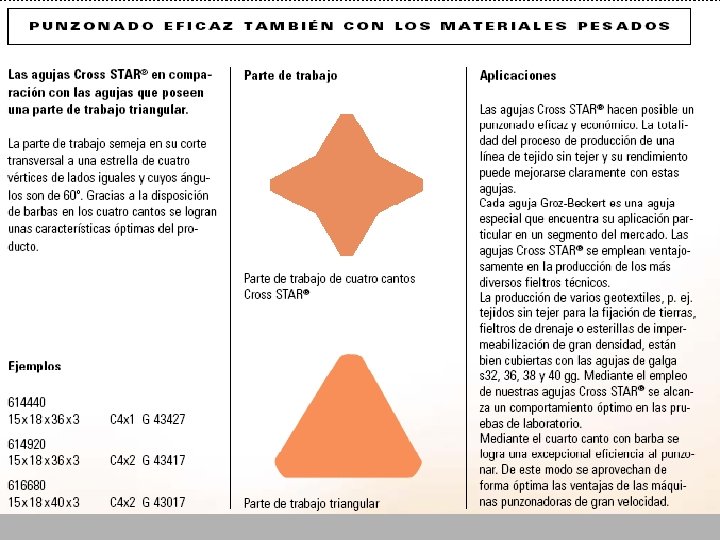

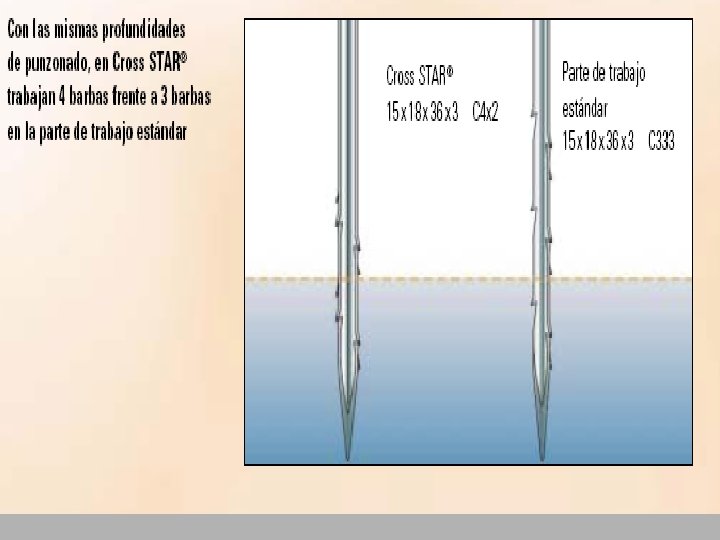

Groz-Beckert
